【脚手架规范】学习资料.ppt

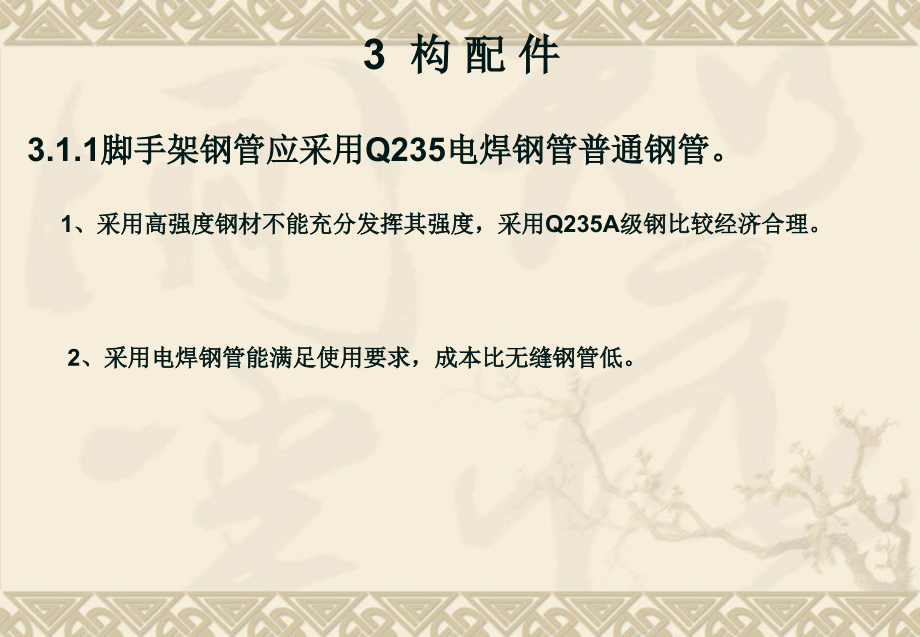

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,规范增加内容,满堂扣件式钢管支撑架,满堂扣件式钢管脚手架,悬挑脚手架,3.1.1,脚手架钢管应采用,Q235,电焊钢管普通钢管。,1,、采用高强度钢材不能充分发挥其强度，采用,Q235A,级钢比较经济合理。,2,、采用电焊钢管能满足使用要求，成本比无缝钢管低。,3,构 配 件,3.1.2,脚手架钢管宜采用,48.33.6,钢管。每根钢管的最大质量不应大于,25.8kg,。,规范名称,规格,外径及壁厚,扣件规范（,JGJ130,）,2011,版,48.33.6,外径,48.3,0.,5,壁厚,3.6,0.36 3.24,2001,版,48,3.5,外径,48,0.,5,壁厚,3.5,0.,5 3,碗扣规范,（,JGJ166,）,2008,版,48,3.5,外径,48,壁厚,3.5,+,0.2,5 3.75,4.2.2,单、双排与满堂脚手架作业层上的施工荷载标准值应根据实际情况确定，且不应低于表,4.2.2,的规定。,表,4.2.2,施工均布荷载标准值,类别,标准值（,kN/m,2,）,装修脚手架,混凝土、砌筑结构脚手架,轻型钢结构及空间网格结构脚手架,普通钢结构脚手架,2.0,3.0,2.0,3.0,4.2.3,当在双排脚手架上同时有,2,个及以上操作层作业时，在同一个跨距内各操作层的施工均布荷载标准值总和不得超过,5.0kN/,。,脚手架上活荷载：施工均布荷载及风荷载,4.3,荷载效应组合,计算项目,荷载效应组合（,130-2011,版）,荷载效应组合（,130-2002,版）,纵向、横向水平杆强度与变形,永久荷载,+,施工荷载,永久荷载,+,施工均布活荷载,脚手架立杆地基承载力,型钢悬挑梁的强度、稳定与变形,永久荷载,+,施工荷载,永久荷载,+0.9,（施工荷载,+,风荷载）,立杆稳定,永久荷载,+,可变荷载,（不含风荷载）,永久荷载,+,（,施工均布活荷载,）,永久荷载,+0.9,（,可不荷载,+,风荷载）,永久荷载,+0.9,（施工均布活荷载,+,风荷载）,连墙件强度与稳定,单排架，风荷载,+2.0 kN,双排架，风荷载,+3.0kN,单排架，风荷载,+3.0 kN,双排架，风荷载,+5.0kN,5.2,单、双排脚手架计算,1,、用木脚手板,(,北方作法,),：横向水平杆 纵向水平杆,扣件,立杆,2,、用竹笆脚手板,(,南方作法,),：纵向水平杆 横向水平杆 扣件 立杆,北方作法,南方作法,5.2.15,当采用钢管扣件做连墙件时，扣件抗滑承载力的验算，应满足下式要求：,5.3.4,满堂脚手架立杆的计算长度应按下式计算：,lo,=,kh,k,满堂脚手架立杆计算长度附加系数,h,步距,考虑满堂脚手整体稳定因素的单杆计算长度系数,高宽比时可查此表，但高宽比之间满足规定构造要求也可查表，,但高宽比不能大于,6.1.2,单排脚手架搭设高度不应超过,24m,；双排脚手架搭设高度不宜超过,50m,，高度超过,50m,的双排脚手架，应采用分段搭设等措施。,1,、超过,50m,采用双立杆、分段卸荷、分段搭设等方法。脚手架在,30,及,40,米高度处每四跨用,15.5mm,钢丝绳做保险措施,(,北京市,),。,2,、单杆连接时单杆主立杆与副立柱连接采取旋转扣件搭接,其扣件数不小于两个,且其下每步连接方式同上，主、副立杆各承受,70%,和,30%,。,3,、双立杆高度从地面算取架高的,2/3,剪刀撑是单杆。搭设高度超过,50m,时，钢管、扣件的周转使用率降低，不经济。,6.4.3,连墙件的布置应符合下列规定：,1,应靠近主节点设置，偏离主节点的距离不应大于,300mm,；,2,应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；,3,应优先采用菱形布置，或采用方形、矩形布置。,6.4.5,连墙件中的连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接。,6.4.6,连墙件必须采用可承受拉力和压力的构造。对高度,24m,以上的双排脚手架，应采用刚性连墙件与建筑物连接。,柔性连墙件,刚 性连墙件,6.6.3,高度在,24m,及以上的双排脚手架应在外侧全立面连续设置剪刀撑；高度在,24m,以下的单、双排脚手架，均必须在外侧两端、转角及中间间隔不超过,15m,的立面上，各设置一道剪刀撑，并应由底至顶连续设置。,6.6.5,开口型双排脚手架的两端均必须设置横向斜撑。,6.8.2,满堂脚手架搭设高度不宜超过,36m,；满堂脚手架施工层不得超过,1,层。,1,、竖向剪刀撑：四周及纵、横向每,6m,至,8m,由底至顶设置连续竖向剪刀撑。,2,、水平剪刀撑：架体高度在,8m,以下时，在架顶部设置；架体高度在,8m,及以上时，应在架体底部、顶部及竖向间隔不超过,8m,分别设置连续水平剪刀撑。水平剪刀撑宜在竖向剪刀撑斜杆相交平面设置。剪刀撑宽度应为,6m,8m,。,6.8.4,满堂红脚手架剪刀撑,6.8.6,满堂脚手架的高宽比不宜大于,3,，当高宽比大于,2,时，应在架体的外侧四周和内部水平间隔,6m,9m,，竖向间隔,4m,6m,设置连墙件与建筑结构拉结，当无法设置连墙件时，应采取设置钢丝绳张拉固定等措施。,6.2.3,主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。（,影响立杆计算长度,）,6.3,立 杆,1,、脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与,立杆固定，高低差不应大于,1m,。靠边坡上方的立杆轴线到边坡的距离不应小于,500mm,。,2,、单排、双排与满堂脚手架立杆接长除顶层顶步外，其余各层各步接头必须采用,对接扣件连接。,3,、脚手架立杆顶端栏杆宜高出女儿墙上端,1m,，宜高出檐口上端,1.5m,。,6.7,通道（马道）防护,1,、,斜道应附着外脚手架或建筑物设置,2,、运料斜道宽度不应小于,1.5m,，坡度不应大于,1:6,；人行斜道宽度不应小于,1m,，坡度不应大于,1:3,；,3,、斜道两侧及平台外围均应设置栏杆及挡脚板。栏杆高度应为,1.2m,，挡脚板高度不应小于,180mm,。,4,、拐弯处应设置平台，其宽度不应小于斜道宽度,5,、运料斜道两端、平台外围和端部均应设置连墙件。,
