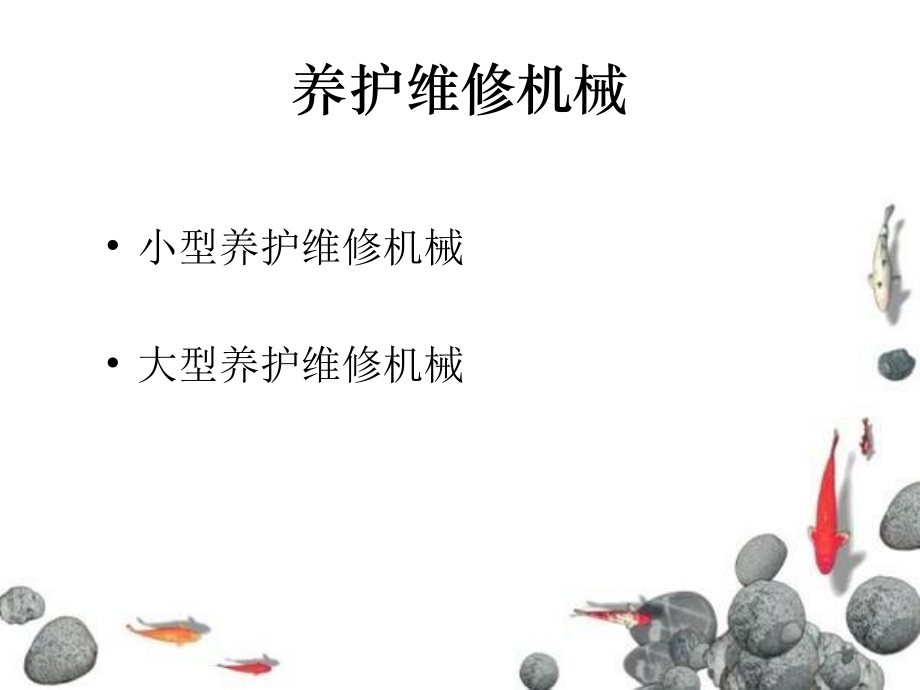

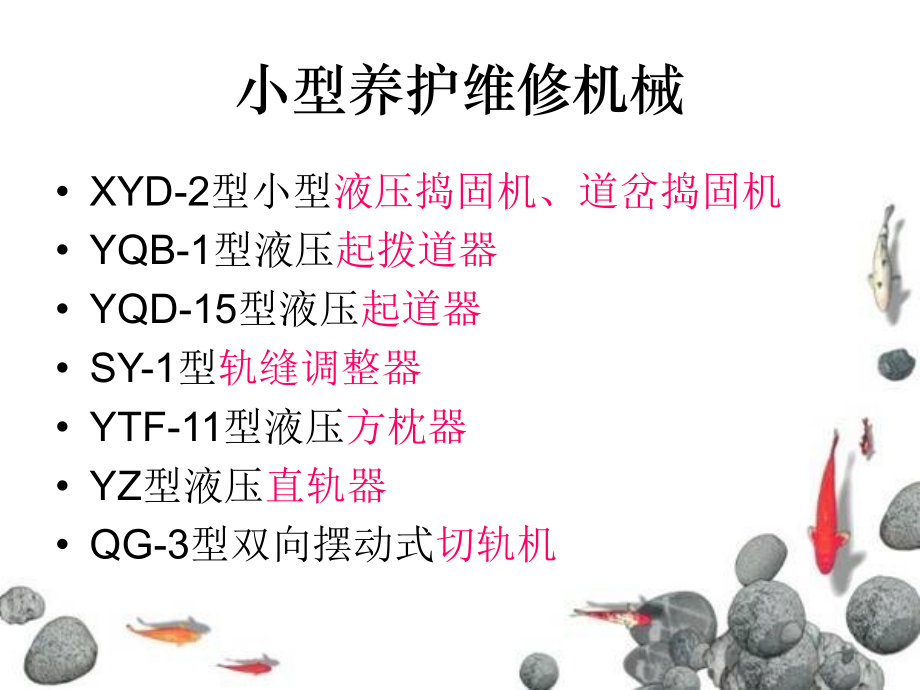

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,养护维修机械,小型养护维修机械,大型养护维修机械,小型养护维修机械,XYD-2,型小型,液压捣固机、道岔捣固机,YQB-1,型液压,起拨道器,YQD-15,型液压,起道器,SY-1,型,轨缝调整器,YTF-11,型液压,方枕器,YZ,型液压,直轨器,QG-3,型双向摆动式,切轨机,小型养护维修机械,XYD-2,型小型液压捣固机,道岔捣鼓机,小型养护维修机械,YQB-1,型液压起拨道器,小型养护维修机械,YQD-15,型液压起道器,整器,小型养护维修机械,SY-1,型轨缝调整器,小型养护维修机械,YTF-80,型液压方枕器,小型养护维修机械,YZ,型液压直轨器,小型养护维修机械,QG-3,型双向摆动式切轨机,大型养护维修机械,大型养路机械的装备机种设备有：,综合作业捣固车、路基面整治道床跟新机械、道床清筛机、配碴整形车、大修铺设无缝线路作业车、钢轨打磨车、移动闪光接触焊列车、轨道动力稳定车。,根据线路修理工作的需要，施工由上述台或几台不同机种、数量的机械来实施。,综合作业捣固车,-09-3X,综合作业捣固车,-09-3X,大型养护维修机械,DC-32,型捣固车,大型养护维修机械,DCL-32,连续走行捣固车,大型养护维修机械,CDC-16,道岔捣固车,起道,拨道装置,捣固装置,捣固后的效果,路基面整治、道床更新机械,路基面整治、道床更新机械,-AHM800-R,加强路基承载能力,铺设土工织物,铺设路基面保护层,回收旧道砟,大型养护维修机械,道碴清筛机,QS-650,全断面道碴清筛机,道床清筛机,用于线路大、中修时的道碴清筛作业。不,拆卸轨枕，即可通过安装于本机上的提砟,机构、混砟输送装置、筛分装置、污土输,送装置等作业机构及低速走行系统实现对,道床的连续清筛作业,。,我国目前使用的主要大型养路机械,SRM80,全断面道碴清筛机,大型养护维修机械,配碴整形车,配碴整形车用于新建铁路及线路大、维修施工中的道碴配碴、整形作业。,配砟整形车,进行道床双向配砟整形作业和单向清扫作业。用于新,建铁路和既有线的大、中修作业,。,可将散放在路肩的道砟收入道床，并按捣固作业要求将,道砟分配到钢轨两侧及轨枕盒中，捣固作业后，将道床,整理成标准断面,。,大型养护维修机械,SPZ-200,双向配碴整形车,大型养护维修机械,DPZ-440,单向配碴整形车,我国目前使用的主要大型养路机械,SPZ-200型双向道床配碴整形车,道床整形,道砟作业车,-BDS,配砟,整形,大型养护维修机械,线路大修列车,大修列车由材料车、动力车、作业车、扣件收集车、龙门吊车和若干辆轨枕运输车组成。在高速运行时，大修列车需机车牵引，自身动力可确保作业走行和低速调车。,大修作业车-SUM-Q,更换钢轨,更换轨枕,用于将旧钢轨、旧轨枕拆除，推平道床，铺新钢轨,和新轨枕,。,大型养护维修机械,轨道动力稳定机械,WD-320,轨道动力稳定车,项目,技术参数,外形尺寸（长,宽,高）,整机质量,60t,轨距,发动机额定功率,348kW,最高自行速度,最高连挂速度,或,转向架中心距,紧急制动距离,（在平直道上速度为）,最小运行半径,最小作业半径,作业走行速度,0,（可调）,作业效率,移动接触焊机,用于现场钢轨的焊接,大型养护维修机械,PGM-48,型钢轨打磨列车,PGM-48,型钢轨打磨列车是针对我国铁路不断提速、行车密度不断增加，导致既有线路钢轨损伤日益严重的状况，铁道部引进国外先进的钢轨打磨列车制造技术进行国产化生产的新型养路机械。,打磨钢轨顶面的波形磨耗、毛刺、曲线钢,轨的侧磨、钢轨踏面与轨距角处的剥离,，,可修复轨头轮廓，延长钢轨的使用寿命,，,改善线路质量,。,大型养护维修机械,道岔打磨车,RGH10C,型道岔打磨车,大型养护维修机械,CMC-16,型道岔打磨车,打磨钢轨顶面的波形磨耗、毛刺、曲线钢,轨的侧磨、钢轨踏面与轨距角处的剥离,，,可修复轨头轮廓，延长钢轨的使用寿命,，,改善线路质量,。,大型养护维修机械,铺换轨枕作业,大型养护维修机械,CPH,型道岔铺换机组,谢 谢！,
