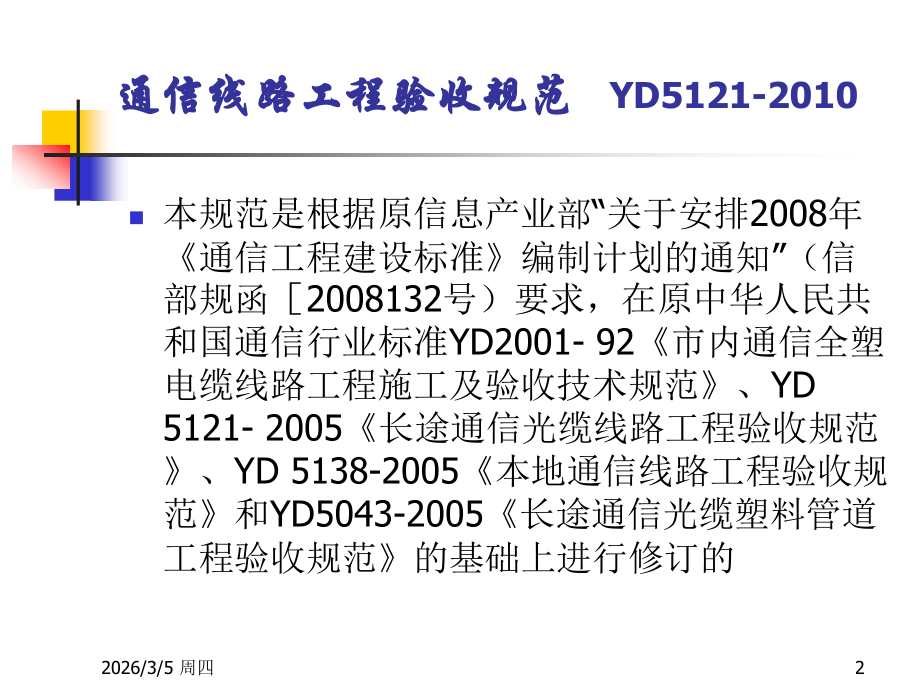

,光缆传输系统线路工程验收规范,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,2026/3/5 周四,1,通信,线路,工程,验收规范,YD5121-2010,2026/3/5 周四,2,通信线路工程验收规范,YD5121-2010,本规范是根据原信息产业部“关于安排,2008,年通信工程建设标准编制计划的通知”（信部规函,2008132,号）要求，在原中华人民共和国通信行业标准,YD2001-92,市内通信全塑电缆线路工程施工及验收技术规范、,YD 5121-2005,长途通信光缆线路工程验收规范、,YD 5138-2005,本地通信线路工程验收规范和,YD5043-2005,长途通信光缆塑料管道工程验收规范的基础上进行修订的,2026/3/5 周四,3,通信线路工程验收规范,YD5121-2010,本规范的主要内容有：总则、器材检验、路由复测、土（石）方、架空杆路、光（电）缆敷设、线路保护与防护、光（电）缆交接箱与分线设备、光（电）缆接续、光（电）缆进局及成端、电缆充气系统、光（电）缆测试、竣工文件编制、工程验收等。,2026/3/5 周四,4,通信线路工程验收规范,YD5121-2010,本规范用黑体字标注的,4.1.1,、,4.1.2,、,4.1.3,、,4.1.5,第,4,款、,4.1.6,、,4.1.7,、,5.8.3,、,6.2.2,、,7.6.1,、,7.6.2,、,7.6.3,、,7.6.4,、,7.7.1,、,7.7.2,、,7.7.3,、,7.7.4,、,7.7.5,、,7.7.6,条为强制性条文，必须严格执行,本规范开始实施时间：,2010,年,10,月,2026/3/5 周四,5,通信线路工程验收规范,YD5121-2010,本规范适用于陆地新建长途、本地、接入网通信线路光（电）缆工程施工质量验收。改建、扩建及其他光（电）缆线路工程也应参照执行。,通信线路工程使用的器材程式、规格、质量等应符合国家及行业标准和批准的工程设计文件规定。施工中严禁使用未经鉴定合格的器材。,工程验收包括：随工质量检验、工程初验、工程试运行及工程终验。工程验收必须严格执行本规范的规定，建设单位应通过工地代表和监理单位人员加强随工质量检查，及时组织隐蔽工程的检验和签证工作。工程初验、试运行及终验要按规定组织验收工作，并办理相关手续。,1,总则,2026/3/5 周四,6,通信线路工程验收规范,YD5121-2010,光（电）缆及其他线路器材的规格、程式、数量应符合设计及订货合同要求。,工程所用光（电）缆及其他器材必须有产品质量检验合格证及厂方提交的产品测试记录。不符合标准或无出厂检验合格证的光（电）缆和其他器材不得在工程中使用。,经过检验的光（电）缆及其他线路器材应做好记录。,2,器材检验,2026/3/5 周四,7,通信线路工程验收规范,YD5121-2010,光缆单盘检验,光缆外观检查：光缆盘包装完整，光缆外皮、光缆端头封装应完好，各种随盘资料齐全，光缆,A,、,B,端标志应正确明显。,单盘光缆的光纤传输特性、长度应符合设计要求，单盘测试结果应与出厂检验记录一致。,光缆中用于业务通信及远供的铜导线特性各项指标，应符合设计相关规定要求。,2026/3/5 周四,8,通信线路工程验收规范,YD5121-2010,电杆检验,环形钢筋混凝土电杆检验应符合下列要求：,1.,环形钢筋混凝土电杆应为锥形体，锥度为,1/75,；,2.,环形钢筋混凝土电杆有环向裂纹宽度超过,0.5mm,，,有可见纵向裂缝的或混凝土破碎部分总面积超过,200 mm,2,情况之一者不得使用。,木杆检验应符合下列要求：,1.,木杆及浸油深度应符合设计要求。,2.,木杆有其长度偏差超过,+200 mm100 mm,、梢径偏差,-10 mm,或杆身弯曲度超过杆长的,2,情况之一者不得使用。,2026/3/5 周四,9,通信线路工程验收规范,YD5121-2010,钢绞线及铁件检验,镀锌钢绞线的绞合应均匀紧密，无跳股现象。镀锌钢绞线的规格应符合表,2.6.1,要求。,铁件的规格型号应符合设计及订货合同要求。,1.,铁件外观检验，不应有焊接和锻接处的裂纹缺陷，表面凹痕应小于允许公差。,2.,铁件表面的防腐处理应符合设计规定，铁件镀锌层应牢固，不应有气泡、起皮、针孔和锈蚀斑痕。,2026/3/5 周四,10,通信线路工程验收规范,YD5121-2010,接头盒检验,光缆接头盒及光缆终端盒主要指标应符合表,2.7.1,要求,2026/3/5 周四,11,通信线路工程验收规范,YD5121-2010,光纤配线架应符合下列要求：,1.,光纤配线架各功能模块应齐全，装配完整。,2.,光纤配线架的高压防护接地装置与机架间的绝缘电阻,1000M,(,直流），机架间的耐压,3000V(,直流），,1min,内不击穿、无飞弧现象,光纤连接器应符合下列要求：,1.,插入损耗应,0.5dB(,重复性和互换性）。,2.,回波损耗：,PC,型,40dB,UPC,型,50 dB,，,APC,型,60dB,。,2026/3/5 周四,12,通信线路工程验收规范,YD5121-2010,交接箱检验,光缆交接箱应符合下列要求：,1.,光缆交接箱的型号、规格应符合设计要求。,2.,光缆交接箱密封条粘结应平整牢固，门锁开启灵活可靠；箱门开启角度,120,；经涂覆的金属构件其表面涂层附着力牢固，无起皮、掉漆等缺陷。,3.,光缆交接箱体高压防护接地装置，其地线截面积应,6 mm,2,。,4.,光缆交接箱体高压防护接地装置与机架间的绝缘电阻,2000 M,/500v(,直流），箱体间的耐压,3000v(,直流），,1 min,内不击穿、无飞弧现象。,2026/3/5 周四,13,通信线路工程验收规范,YD5121-2010,查验出厂检验记录，室内交接箱防护性能应达到,GB4208,-2008,标准中的,IP53,级标准，室外交接箱防护性能达到,GB4208,-2008,标准中的,IP 65,级标准。,水泥底盘、卡盘及拉线盘的程式及偏差应符合表,2.11.1,要求。,2026/3/5 周四,14,通信线路工程验收规范,YD5121-2010,光（电）缆、硅芯管道敷设前应进行路由复测。路由及敷设方式应以规划部门批准的红线和批准的施工图设计为依据。必要的路由变更，可由监理、施工人员提出，经建设单位同意确定；对于,500m,以上的较大的路由变更，设计单位应到现场与监理、施工单位协商，建设单位批准，并填写“工程设计变更单”。,路由复测时，应核定光（电）缆、硅芯管道的路由走向、敷设位置，合理配盘，选定便于施工、维护、安全可靠的光（电）缆接头、人（手）孔位置。,光（电）缆、硅芯管道路由复测定位时，应符合当地的建设规划和地域内文物保护、环境保护和当地民族风俗的要求。,3,光（电）缆路由,2026/3/5 周四,15,通信线路工程验收规范,YD5121-2010,光（电）缆、硅芯管道应按设计规定穿越河流，过河地点应选择在河道顺直，流速不大，河面较窄，土质稳固，河床平缓，两岸坡度较小的地方。,光（电）缆、硅芯管道路由应避开铁路及公路升级、改道、取直、扩宽和路边规划的影响地段。,核定关于青苗、园林等赔补地段。,核定“四防”（防腐蚀、防白蚁、防强电、防雷）等地段的长度、措施及实施的可能性。,核定通信线路穿越铁路、公路、河流、湖泊及大型水渠、地下管线等障碍的具体位置和保护措施。,2026/3/5 周四,16,通信线路工程验收规范,YD5121-2010,通信线路与其他建筑设施隔距应符合通信线路工程设计的有关规定，具体指标参见附录,C,。,表,C.0.1,直埋光（电）缆与其他建筑设施间的最小净距标准,表,C.0.2-1,杆路与其他设施的最小水平净距表,表,C.0.2-2,架空光电）缆架设高度表,表,C.0.3,管道和其他地下管线及建筑物之间的最小净距标准,表,C.0.4,架空通信线路交越其他电气设施的最小垂直净距,测量地面距离应随地形起伏变化进行；管道光（电）缆应实地测量人孔间的距离；线路与中心线的左右偏差应不大于,50mm,。,高速公路的路肩、中间隔离带敷设硅芯管道时，应用仪器核定设计和公路部门给定的标高。,2026/3/5 周四,17,通信线路工程验收规范,YD5121-2010,挖填光（电）缆沟及坑洞,挖掘沟（坑）施工时，如发现有埋藏物，特别是文物、古墓等必须立即停止施工，并负责保护好现场，与有关部门联系，在未得到妥善解决之前，施工单位严禁在该地段内继续施工。,本条款为国家文物保护法有关规定内容，必须严格执行。,电杆洞深应符合表,4.1.2,规定，洞深允许偏差不大于,50mm,。,表,4.1.2,架空光（电）缆电杆洞洞深标准,分水泥杆与木杆与设计标准保持一致,4,土（石）方,2026/3/5 周四,18,通信线路工程验收规范,YD5121-2010,12m,以上的特种电杆的洞深应按设计文件规定实施。,适用于中、轻负荷区新建的通信线路。中负荷区的杆洞洞深应按本表规定值增加,100-200mm,。,坡上洞深应符合图,4.1.2,要求。,杆洞深应以永久地面为计算起点。,2026/3/5 周四,19,通信线路工程验收规范,YD5121-2010,4.1.2,本条款是电杆洞深的规定，涉及电杆埋深标准，列表规定了洞深与杆长、土质类别的相关要求。如果埋深不够标准深度，则影响架空杆路自身强度和抗外力强度，导致安全事故发生和设备毁坏。,2026/3/5 周四,20,通信线路工程验收规范,YD5121-2010,各种拉线地锚坑深应符合表,4.1.3,的规定，允许偏差应小于,50 mm,。,2026/3/5 周四,21,通信线路工程验收规范,YD5121-2010,本条款为拉线地锚坑深的规定，坑深与拉线程式、土质类别相关要求标准，地锚坑深是拉线抗拉强度最重要的前提，满足地,锚,埋深以保证拉线张力和安全系数，不够标准埋深的地锚可在大作用力下,拔,出，导致安全事故。,光（电）缆沟、硅芯管沟应按路由复测标明的位置开挖，光（电）缆沟应按路由复测后的划线开挖，不能任意改道和偏离。,2026/3/5 周四,22,通信线路工程验收规范,YD5121-2010,对光（电）缆沟、硅芯管沟的要求,1.,光（电）缆沟、硅芯管沟要直，沟底要平坦；不可忽高忽低，不得有蛇形弯；在坡、沟处开挖时要缓慢放坡。硅芯管在沟底不得悬空。,2.,硅芯管沟坎处应保持平缓过渡，转角处的弯曲半径,50/42 mm,、,46/38 mm,硅芯管应大于,550 mm,；,40/33 mm,硅芯管应大于,500 mm,。,3.,施工开凿的路面及挖出的石块等应与泥土分别堆置。不应在其他光（电）缆线路标石及消火栓上堆土。,2026/3/5 周四,23,通信线路工程验收规范,YD5121-2010,5.,特殊地带要求：,1,）山石质地带用爆破方法开沟时，沟的宽度视情况而定，沟底宽度一般不应小于,200mm,（,沟底垫,100mm,细土或沙土）。,2,）光（电）缆沟、硅芯管沟经过流沙地带时，要及时布放光（电）缆、硅芯管，防止塌方；遇塌方严重地段，可边挖沟边敷设。,2026/3/5 周四,24,通信线路工程验收规范,YD5121-2010,直埋光（电）缆接头、硅芯管道人（手）孔应安排在地势较高、较平坦和地质稳固之处，应避开水塘、河渠、道路等施工、维护不便，或接头有可能受到扰动的地点。,埋式光缆接头坑及余缆处理应符合图,4.1.9,的要求。接头坑应位于路由前进方向的右侧，深度应符合缆的埋设深度要求，坑底应平整无碎石，应铺,100 mm,的细土或沙土并踏实；光缆在接头坑内的预留方式应满足设计要求；接头盒上方应覆盖厚约,200mm,的细土或沙土后，盖上水泥盖板或砖或采用其他防机械损伤的措施进行保护。光（电）缆预留的盘留应整齐；监测电缆引出位置应尽量一致。,2026/3/5 周四,25,通信线路工程验收规范,YD5121-2010,2026/3/5 周四,26,通信线路工程验收规范,YD5121-2010,回填土,电杆洞、拉线坑、撑杆洞回填土必须使用专用工具逐层进行夯实。,光（电）缆沟、硅芯管道回填土时，应先填细土，后填普通土，且不得损伤沟内光（电）缆及其他管线。,充气的光（电）缆在回填土前必须做好保气工作。硅芯管道回填土前应按施工顺序完成排列绑扎工序。光（电）缆在回填,300mm,一天后、测对地绝缘合格后，然后再全部回填。,2026/3/5 周四,27,通信线路工程验收规范,YD5121-2010,立杆杆位、规格程式和杆距应符合设计要求。,一般情况下，,市区杆距为,3545 m,，,郊外杆距为,5055 m,。,电杆竖立后应达到下列要求：,1.,直线线路的电杆位置应在线路路由的中心线上，电杆中心线与路由中心线的左右偏差应不大于,50mm,。杆身上下要垂直，杆面不得错位。,3.,终端杆杆梢应向拉线侧倾斜,100200mm,5,架空杆路,2026/3/5 周四,28,通信线路工程验收规范,YD5121-2010,2.,用拉线加固的角杆，木杆根部应向转角内移约一个根径，水泥杆内移半个杆根。拉线收紧后，杆梢应向外角倾斜，木杆为,200300 mm,水泥杆为,100150 mm,。使角杆梢位置于两侧直线杆路杆梢连线的交叉处。见图,5.1.2,。（用撑木加固的角杆根部不内移。）,注：括号内为水泥杆移数值,2026/3/5 周四,29,通信线路工程验收规范,YD5121-2010,杆根装置,电杆根部加固装置的安装地点应按设计要求。,水泥电杆杆根装置应用混凝土卡盘，以“,U,”字形抱箍固定。木杆杆根装置应用横木，以,4.0 mm,钢线缠绕固定。,卡盘式杆根的装置的规格应符合图的要求。横木式杆根的装置规格应符合图的要求。负荷大的地方和土质松软的地方采用垫木，其规格应符合,图,5.3.3-1,、,图,5.3.3-2,、,图,5.3.3-3,的要求。,2026/3/5 周四,30,通信线路工程验收规范,YD5121-2010,直线杆路电杆杆根装置的位置应符合下列规定：,1.,一般线路应按设计规定装置，无明显规定时应装在线路的一侧，但相邻杆均设杆根装置时，应交错装设,2.,杆距长度不等时应装在长杆档侧。,角杆、终端杆杆根装置位置应符合下列规定：,1.,单装置应装在拉线方向的反侧，与拉线方向呈“,T,”形垂直。,2.,双装置的下装置应装在电杆拉线侧，上装置应装在拉线方向的反侧；上下装置与拉线方向呈“,T,”形垂直。,2026/3/5 周四,31,通信线路工程验收规范,YD5121-2010,拉线设置程式及方向应符合设计要求。拉线应采用镀锌钢绞线；拉线扎固方式依设计的材料为准。,拉线的距高比通常取,1:1,，误差为,1/4,。见图,5.4.2,。,2026/3/5 周四,32,通信线路工程验收规范,YD5121-2010,靠近电力设施及热闹市区的拉线，应依据设计规定加装绝缘子。绝缘子距地面的垂直距离应在,2m,以上。拉线绝缘子的扎固规格应符合图,5.4.3,中规定。,2026/3/5 周四,33,通信线路工程验收规范,YD5121-2010,角深大于,15m,时（偏转角,60,）的角杆应装设两条拉线，每条拉线应分别装在对应的线条张力的反侧方并且出土点应向两拉线靠近方内移位各,600mm,。图,5.4.4,所示。,2026/3/5 周四,34,通信线路工程验收规范,YD5121-2010,架空线路的拉线上把在电杆上的装置位置及安装方式应符合下列规定：,1.,杆上只有一条电缆吊线且装设一条拉线时，应符合图,5.4.5-1,中规定要求。,2026/3/5 周四,35,通信线路工程验收规范,YD5121-2010,2.,杆上有两层吊线且装设两层拉线时，应符合图,5.4.5-2,中要求。,2026/3/5 周四,36,通信线路工程验收规范,YD5121-2010,拉线上把的扎固应符合下列规定：,1.,另缠法：应符合图,5.4.6-1,中要求，另缠法规格见表,5.4.6,。,2026/3/5 周四,37,通信线路工程验收规范,YD5121-2010,2.,夹板法：拉线,上,把的扎固应符合下列规定：规格见,图,5.4.6-2,图,5.4.6-3,、,图,5.4.6-4,、,3.,卡固法：拉线,上,把的扎固应符合下列规定：,图,5.4.6-5,。,2026/3/5 周四,38,通信线路工程验收规范,YD5121-2010,拉线地锚程式及地锚钢柄、水泥拉线盘或地锚横木的规格应符合表,5.4.7,要求。,2026/3/5 周四,39,通信线路工程验收规范,YD5121-2010,地锚出土,1.,一般地锚出土长度为,300-600 mm,。地锚钢柄长度规格根据设计埋深要求选定。见图,5.4.8,。,2026/3/5 周四,40,通信线路工程验收规范,YD5121-2010,2.,拉线地锚的实际出土点与规定出土点之间的左右偏差应,50mm,。地锚的出土斜槽，应与拉线上把成直线。,3.,角杆地锚出土左右偏差值不得超过,50mm,。,4.,抗风、防凌及各种顺向拉线和侧面拉线出土左右偏差值应,100mm,。,2026/3/5 周四,41,通信线路工程验收规范,YD5121-2010,拉线中把夹固、缠扎规格应符合表,5.4.9,规定及,图,5.4.9-1,、图,5.4.9-2,要求。,图,5.4.9-1,2026/3/5 周四,42,通信线路工程验收规范,YD5121-2010,高桩拉线的副拉线、拉线中心线、正拉线、电杆中心线应成直线，其中任一点的最大偏差应不大于,50mm,，并符合图,5.4.10-1,或图,5.4.10-2,的要求。,2026/3/5 周四,43,通信线路工程验收规范,YD5121-2010,吊板拉线的规格应符合图,5.4.11,的要求。,2026/3/5 周四,44,通信线路工程验收规范,YD5121-2010,撑木应按设计要求装设。,装设撑木应符合下列规定：,1.,撑木埋深应,600 mm,距高比应,0.5,，并加设杆根横木,2.,撑木装设位置：应装在最末层吊线下,100 mm,处。,3.,撑木的安装应符合图,5.5.2-1,及图,5.5.2-2,要求。撑木与电杆结合处应将撑木顶端以直径分锯成,2/5,和,3/5,各一面，其中,2/5,面与电杆中心线成直角，,3/5,面为贴杆面，应锯削成复瓦形槽，撑木槽应与电杆紧密贴实。,2026/3/5 周四,45,通信线路工程验收规范,YD5121-2010,避雷线和地线应按设计要求安装。,电杆装设避雷线应符合下列要求：,1.,水泥电杆有预留避雷线穿钉的装设规格应符合图,5.6.2-1,的要求。,2.,水泥电杆无预留避雷线穿钉的装设规格应符合图,5.6.2-2,的要求。,2026/3/5 周四,46,通信线路工程验收规范,YD5121-2010,3.,木杆上装设避雷线可直接用卡钉钉固，卡钉间距为,500mm,。,4.,在与,10kv,以上高压输电线交越处，两侧木杆上的避雷线安装应断开,50mm,间隙，如图,5.6.2-3,所示。,2026/3/5 周四,47,通信线路工程验收规范,YD5121-2010,5.,避雷线的地下延伸部分应埋在地面,700mm,以下，延伸线（,4.0mm,钢线）的延伸长度及接地电阻。见附录,D,避雷线接地电阻要求及延伸线（地下部分）长度。,2026/3/5 周四,48,通信线路工程验收规范,YD5121-2010,光（电）缆吊线利用预留地线穿钉做地线的安装规格应符合图,5.6.3-1,的要求；光（电）缆吊线利用拉线做地线的安装规格应符合图,5.6.3-2,的要求；吊线直接入地式避雷线安装应符合图,5.6.3-3,要求。,2026/3/5 周四,49,通信线路工程验收规范,YD5121-2010,光（电）缆吊线及其他设备的接地电阻值要求见附录,E,要求。,2026/3/5 周四,50,通信线路工程验收规范,YD5121-2010,号杆,号杆应按设计规定进行。,号杆的字或牌的高度，最末一个字或杆号牌下边缘应距地面,2.5m,，杆号应面向街道。,杆号标示的内容及方法应符合设计规定和建设单位要求。,2026/3/5 周四,51,通信线路工程验收规范,YD5121-2010,架空吊线,架空光（电）缆吊线及吊线程式应符合设计规定。,吊线距电杆顶的距离一般情况下应,500mm.,在特殊情况下应,250mm,。,架空通信线路建筑物的最小垂直净距、架空通信线路交越其他电气设施的最小垂直净距、架空通信线路与其他设施的空距与隔距见附录,C,要求。,为了保证架空通信线路和其他设施相互安全,表,C.0.1,直埋光（电）缆与其他建筑设施间的最小净距标准,表,C.0.2-1,杆路与其他设施的最小水平净距表,表,C.0.2-2,架空光电）缆架设高度表,表,C.0.3,管道和其他地下管线及建筑物之间的最小净距标准,表,C.0.4,架空通信线路交越其他电气设施的最小垂直净距,2026/3/5 周四,52,通信线路工程验收规范,YD5121-2010,架空光（电）缆线路吊线的原始安装垂度应符合附录,F,的要求。在,20,以下安装时允许偏差不大于标准垂度的,10,；在,20,以上安装时，应不大于标准垂度的,5,。,表,F.0.1,架空光,(,电,),缆线路吊线原始垂度,表,F.0.2,轻负荷区吊线原始垂度标准,表,F.0.3,中负荷区吊线原始垂度标准,表,F.0.4,重负荷区吊线原始垂度标准,2026/3/5 周四,53,通信线路工程验收规范,YD5121-2010,按先上后下、先难后易的原则确定吊线的方位。一条吊线必须在杆路的同一侧，不能左右跳。原则上架设第一条吊线时，吊线宜设在杆路的人行道（或有建筑物）侧。吊线夹板在电杆上的位置宜与地面等距，坡度变化不宜超过杆距的,2.5,，特殊情况不宜超过,5,。,2026/3/5 周四,54,通信线路工程验收规范,YD5121-2010,吊线在电杆上的坡度变更大于杆距的,20,时，应加装仰角辅助装置或俯角辅助装置，辅助吊线应与吊线一致，安装方式应符合图,5.8.6-1,、图,5.8.6-2,要求。,2026/3/5 周四,55,通信线路工程验收规范,YD5121-2010,吊线在直线杆上的固定应符合图,5.8.7,要求。在角杆和俯仰角杆的夹板唇口方向应与吊线合力方向相反。,吊线接续应符合图,5.8.8,要求。两端可选用钢绞线夹板法、另缠法或卡固法，衬环两端用同一种方法,。,2026/3/5 周四,56,通信线路工程验收规范,YD5121-2010,在木杆角杆的角深在,510 m,（偏转角,20,40,）时加装吊线辅助装置，辅助装置应符合图,5.8.9-1,要求。角深在,1015 m,（偏转角,40,60,）时木杆的吊线辅助装置应符合图,5.8.9-2,要求；水泥角杆辅助装置规格应符合图,5.8.9-3,要求。,2026/3/5 周四,57,通信线路工程验收规范,YD5121-2010,光（电）缆吊线在终端杆及角深大于,15m(,偏转角,60,）的角杆上，应做终结。夹板终结法、另缠终结法、卡固终结法的规格应符合图,5.8.10-1,、图,5.8.10-2,、图,5.8.10-3,要求。,2026/3/5 周四,58,通信线路工程验收规范,YD5121-2010,同层两条吊线在一根电杆上的两侧，并按设计要求做成合手终结的，合手终结的规格应符合图,5.8.11,要求，其缠扎、加固要求同,5.8.10,条。,2026/3/5 周四,59,通信线路工程验收规范,YD5121-2010,相邻杆档光（电）缆吊线负荷不等或在负荷较大的线路终端杆前一根电杆应按设,计,要求做泄力杆，光（电）缆吊线在泄力杆做辅助终结，辅助终结的做法应符合图,5.8.13,要求。,2026/3/5 周四,60,通信线路工程验收规范,YD5121-2010,十字交叉吊线应符合下列规定：,1.,两条十字交叉吊线高度相差,400 mm,以内时，需做成十字吊线。,2.,两条吊线程式不同时，主干线路吊线应置于交叉的下方。,3.,两条吊线程式不同时，程式大的吊线应置于交叉的下方。,4.,夹板式十字吊线的规格应符合图,5.8.14,要求。,2026/3/5 周四,61,通信线路工程验收规范,YD5121-2010,夹板法丁字结、卡固法丁字结的规格应分别符合图,5.8.15-1,、图,5.8.15-2,要求。,2026/3/5 周四,62,通信线路工程验收规范,YD5121-2010,光（电）缆线路的走向、端别应符合设计要求。,光（电）缆敷设前应进行合理地配盘，配盘应满足以下要求：,1.,配盘应根据光（电）缆盘长和路由情况距离和预留要求综合考虑，尽量做到不浪费光（电）缆、施工安全和减少接头。,2.,配盘应按照设计要求，考虑路由情况，选择合适的光（电）缆结构、程式。,3.,光缆应尽量按出厂盘号顺序排列，以减少光纤参数差别所产生的接头本征损耗。,4.,靠近设备侧的进局光缆按设计要求配置非延燃光缆。,5.,光（电）缆配盘结果应填入光（电）缆配盘图，,格式见附表,G.0.3,6,光（电）缆敷设,2026/3/5 周四,63,通信线路工程验收规范,YD5121-2010,光（电）缆端别的确定应符合设计文件要求。分歧光缆的端别应服从主干光缆的端别。,光缆配盘、敷设安装的重叠和预留长度应符合光缆在接头处的预留、光纤在接头盒内的盘留以及其他预留的要求，其长度应符合表,6.1.4,要求。,2026/3/5 周四,64,通信线路工程验收规范,YD5121-2010,敷设光（电）缆时，牵引力限定光（电）缆允许范围内。,光缆敷设安装的最小曲率半径应符合表,6.1.6,的规定，其中,D,为光缆外径。,电缆曲率半径必须大于其外径的,15,倍。,2026/3/5 周四,65,通信线路工程验收规范,YD5121-2010,光（电）缆敷设中应保证其外护层的完整性，并无扭转、打小圈和浪涌的现象发生。,光（电）缆敷设完毕，应保证缆线或光纤良好，缆端头应作密封防潮处理，不得浸水。对有气压维护要求的光（电）缆应加装气门端帽，充干燥气体进行单段光（电）缆气压检验维护。,2026/3/5 周四,66,通信线路工程验收规范,YD5121-2010,直埋光（电）缆埋深应满足通信光缆线路工程设计要求的有关规定，具体埋设深度应符合表,4.1.6,的要求。光（电）缆在沟底应自然平铺状态，不得有绷紧腾空现象。,直埋光（电）缆与其他建筑设施平行或交越时的最小净距应符合附录,C,的要求。,这是为了保证直埋光（电）缆的安全而规定的。,表,C.0.1,直埋光（电）缆与其他建筑设施间的最小净距标准,表,C.0.2-1,杆路与其他设施的最小水平净距表,表,C.0.2-2,架空光,（,电）缆架设高度表,表,C.0.3,管道和其他地下管线及建筑物之间的最小净距标准,表,C.0.4,架空通信线路交越其他电气设施的最小垂直净距,2026/3/5 周四,67,通信线路工程验收规范,YD5121-2010,光（电）缆可同其他通信光缆或电缆同沟敷设，同沟敷设时应平行排列，不得重叠或交叉，缆间的平行净距应,100mm,。,光（电）缆在地形起伏较大的地段（如山地、梯田、干沟等处）敷设时，应满足规定的埋深和曲率半径的要求。,在坡度大于,20,，坡长大于,30m,的斜坡地段宜采用“,S,”形敷设。坡面上的光（电）缆沟有受到水流冲刷的可能时，应采取堵塞加固或分流等措施。在坡度大于,30,的较长斜坡地段敷设时，宜采用特殊结构光（电）缆（一般为钢丝恺装光缆）。,2026/3/5 周四,68,通信线路工程验收规范,YD5121-2010,埋式光（电）缆穿越保护管的管口处应封堵严密。,埋式光（电）缆进入人（手）孔处应设置保护管。光（电）缆恺装保护层应延伸至人孔内距第一个支撑点约,100mm,处。,埋设后的单盘光缆，应检测金属外护层对地绝缘电阻，使用高阻计,500V,DC,2,分钟或在兆欧表指针稳定后显示值指标应不低于,10M,Km,，其中允许,10,的单盘光缆不低于,2M,。,2026/3/5 周四,69,通信线路工程验收规范,YD5121-2010,敷设架空光（电）缆,架空光（电）缆敷设后应自然平直，并保持不受拉力、应力，无扭转，无机械损伤。,架空光（电）缆垂度为吊线原始垂度、光（电）缆结构重量及架挂方式多方面因素形成。,应根据设计要求选用光（电）缆的挂钩程式，（见挂钩程式表）。光（电）缆挂钩的间距应为,500mm,，允许偏差土,30mm,。挂钩在吊线上的搭扣方向应一致，挂钩托板应安装齐全、整齐。,2026/3/5 周四,70,通信线路工程验收规范,YD5121-2010,在电杆两侧的第一只挂钩应各距电杆,250mm,，允许偏差,20mm,；,布放吊挂式架空光缆应在每,1-3,根杆上作一处伸缩预留。伸缩预留在电杆两侧的扎带间下垂,200 mm,。伸缩预留安装方式应符合图,6.3.5-1,的要求。光缆经十字吊线或丁字吊线处亦应安装保护管，如图,6.3.5-2,所示。,2026/3/5 周四,71,通信线路工程验收规范,YD5121-2010,架空光（电）缆在吊线接头处的吊扎方式应符合图,6.3.6,的要求。,架空电缆接头在吊线上的吊扎应符合图,6.3.7,的要求。,2026/3/5 周四,72,通信线路工程验收规范,YD5121-2010,电缆接头在近杆处，,200,对及以下的电缆接头距电杆应为,600mm,，,200,对以上电缆接头距电杆应为,800mm,允许偏差均为,50mm,。,架空电缆在十字吊线处的吊扎方式应符合图,6.3.9,的安求；,2026/3/5 周四,73,通信线路工程验收规范,YD5121-2010,架空电缆在丁字吊线处的吊扎方式应符合图,6.3.10,的要求。,跨越大河、山谷等特殊地段采用飞线架设时，必须按设计要求敷设安装。,设计采用新工艺如螺旋线绑扎法架挂光（电）缆，按设计要求。,2026/3/5 周四,74,通信线路工程验收规范,YD5121-2010,敷设墙壁光（电）缆,墙壁光（电）缆的敷设应满足以下要求：,1.,不宜在墙壁上敷设恺装或油麻光（电）缆。,2.,墙壁光（电）缆离地面高度应不小于,3m,，跨越街坊、院内通路等应采用钢绞线吊挂，其缆线最低点距地面应符合,附表,C.0.2-2,的要求。,3.,墙壁光（电）缆与其他管线的最小间距应符合设计规范要求。,2026/3/5 周四,75,通信线路工程验收规范,YD5121-2010,敷设吊线式墙壁光（电）缆应符合下列要求：,1.,吊线式墙壁光（电）缆使用的吊线程式应符合设计要求。水平敷设的吊线在墙壁上的终端固定、中间支撑应符合图,6.4.2-1,的要求。,2.,墙上支撑的间距应为,8-10m,，终端固定物与第一只中间支撑的距离应不大于,5m,。,2026/3/5 周四,76,通信线路工程验收规范,YD5121-2010,3.,垂直敷设的吊线在墙壁上，其终端应符合图,6.4.2-2,的要求。,4.,中间支撑材料,L,型支架、凸出支架、终端固定材料有眼拉攀（,#1,拉攀）、,U,形拉攀（,#2,拉攀）规格见附录,H,。,2026/3/5 周四,77,通信线路工程验收规范,YD5121-2010,敷设卡钩式墙壁光（电）缆应符合下列要求：,1.,光缆以卡钩式沿墙壁敷设时，应在光缆上外套塑料管予以保护。,2.,应根据设计要求选用卡钩。卡钩必须与光（电）缆保护管外径相配套。,3.,墙壁架空光（电）缆的卡钩间距要求与杆路架空的卡钩间距要求相同。墙壁架空光（电）缆转弯两侧的卡钩间距应为,150-230mm,（如图,6.4.2-2,所示），两侧距离须相等。,2026/3/5 周四,78,通信线路工程验收规范,YD5121-2010,敷设钉固式墙壁光（电）缆应符合下列要求：,1.,严禁在外墙使用木塞钉固光（电）缆。,2.,钉固螺丝必须在光（电）缆的同一侧。,2026/3/5 周四,79,通信线路工程验收规范,YD5121-2010,敷设管道光（电）缆,敷设管道光（电）缆的孔位应符合设计要求。,在孔径,90mm,及以上的水泥管道、钢管或塑料管道内，应根据设计规定在两人（手）孔间一次性敷设三根或三根以上的子管。,子管不得跨人（手）孔敷设，子管在管道内不得有接头,子管在人（手）孔内伸出长度一般为,200400 mm,；本期工程不用的管孔及子管管孔应及时按照设计要求安装塞子封堵。,2026/3/5 周四,80,通信线路工程验收规范,YD5121-2010,光缆在各类管材中穿放时，管材的内径应不小于光缆外径的,1.5,倍。,管道电缆的一次敷设长度：,600,对以下电缆不得超过,500m,；,600,对及以上电缆不得超过,300 m,。人工敷设光缆不得超过,1 000m,，光缆气流敷设单向一般不超过,2000 m,敷设后的光（电）缆应平直、无扭转、无交叉，无明显刮痕和损伤。敷设后应在电缆搁架上固定。,光（电）缆出管孔,150 mm,以内不得做弯曲处理。,敷设后的管道光（电）缆在人（手）孔内应排列、固定整齐。光缆在人（手）孔内子管外的部分应按设计要求保护。,2026/3/5 周四,81,通信线路工程验收规范,YD5121-2010,光缆占用的子管应用专用堵头封堵管口。,光缆接头处两侧光缆布放预留的重叠长度应符合设计要求。接续完成后，光缆余长应在人孔内按设计要求盘放并固定整齐。,管道光缆根据接入需要按设计要求进行中间人孔预留。，,在每个人（手）孔内的光（电）缆上，均应按照设计要求或建设单位的规定安装光（电）缆识别标志。,2026/3/5 周四,82,通信线路工程验收规范,YD5121-2010,3.,光（电）缆在穿越土堤时，宜采用爬堤敷设的方式，光（电）缆在堤顶的埋深不应小于,1.2m,，在堤坡的埋深不应小于,1m,：如堤项部分兼为公路时，应采取相应的防护措施。若达到埋深要求有困难，也可采用局部垫高地面的方式，光（电）缆上垫土的厚度不应小于,0.8m,。河堤的复原与加固应按照河堤主管部门的规定处理。,4.,穿越较小的、不会引起灾害的防水堤，光缆可在堤基下直埋穿越，但应经河堤主管单位同意。,5.,光（电）缆不宜穿越石砌或混凝土河堤。必须穿时，其穿越位置与保护措施应与河堤主管部门协商确定。,2026/3/5 周四,83,通信线路工程验收规范,YD5121-2010,引上光（电）缆,上保护管的材质、规格、安装地点应符合设计要求。,引上保护管在水泥杆、木杆和墙壁的绑扎固定方式应满足图,6.7.2-1,、图,6.7.2-2,、图,6.7.2-3,的要求。,2026/3/5 周四,84,通信线路工程验收规范,YD5121-2010,电缆在引上保护管上的固定方式应符合图,6.7.3,的要求。,光缆在引上保护管上部的安装方式应符合图,6.7.4,的要求。,2026/3/5 周四,85,通信线路工程验收规范,YD5121-2010,在人（手）孔内的引上光（电）缆的走向应符合图,6.7.5,的要求。,2026/3/5 周四,86,通信线路工程验收规范,YD5121-2010,顶管,光（电）缆穿越铁路、公路时应采用顶钢管或定向钻孔地下敷管保护。保护管的材质、规格及敷设长度、深度应符合设计要求。保护管起止点在路基两侧排水沟外应,1 m,保护管埋深应大于排水沟永久沟底以下,500mm,。,7,线路保护与防护,2026/3/5 周四,87,通信线路工程验收规范,YD5121-2010,预埋管及铺砖、盖板、水泥砂装袋,光（电）缆线路穿越允许开挖路面的公路或乡村大道时，应采用塑料管或钢管保护；穿越有动土可能的机耕路时，应按设计在光（电）缆上方,300mm,处，采用铺砖或水泥盖板保护。,光（电）缆线路通过村镇等动土可能性较大的地段时，可采用大长度塑料管、铺砖或水泥盖板保护。,光（电）缆穿越有疏浚和拓宽规划或挖泥可能的较小沟渠、水塘时，应在光（电）缆上方覆盖水泥盖板或水泥砂浆袋，也可采取其他措施保护光（电）缆。,光（电）缆在桥上敷设时，应考虑机械损伤、震动和环境温度的影响，并采取钢管或塑料管等相应的保护措施。,2026
