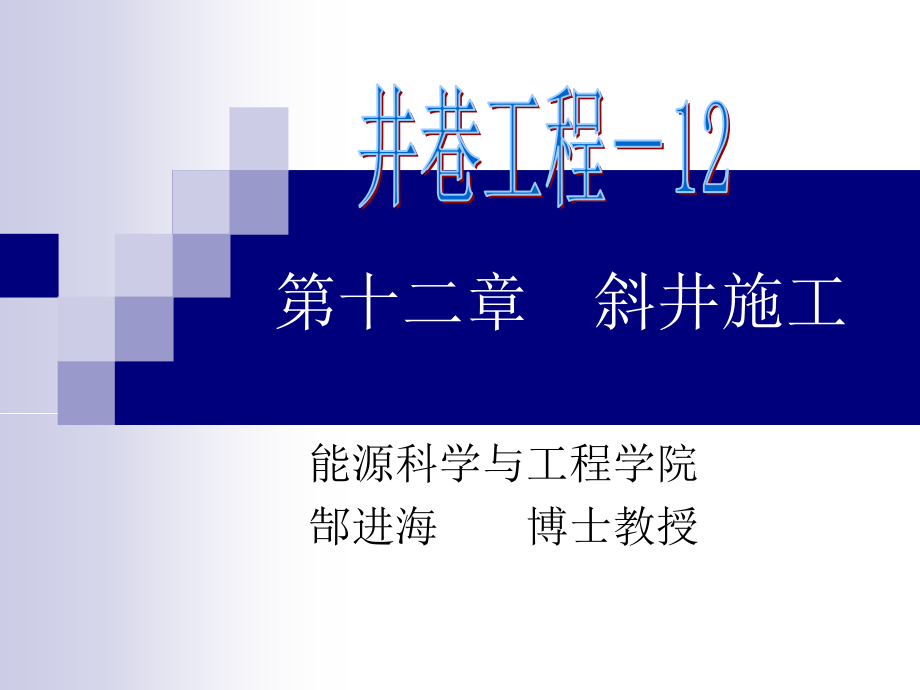

*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第十二章斜井施工,能源科学与工程学院,郜进海博士教授,井巷工程12,12.1,概述,12.1.1,斜井施工技术的发展,矿井开拓方式,斜井开拓方式的优点：投资省、施工速度快、运输能力大。,平硐开拓,斜井开拓,立井开拓,综合开拓,12.1.2,斜井施工的特点,斜井都具有一定的坡度，类似于平巷施工但比平巷施工更复杂，而与立井施工则完全一同。其特点主要表现在：,1,）斜井施工困难多由于有坡度，因而装岩、排矸和排水都比较困难，特别是排矸，在斜井距离较长时，问题更为突出。,2,）容易发生跑车事故一坡三挡,3,）混凝土输送尽可能采用管道输送，但也存在问题。,12.2,斜井表土施工,斜井井口的施工方法要根据地形和表土、岩石的水文地质条件来确定。,12.2.1,斜井井口的施工方法,山岳地带无表土时可在岩石中直接开挖。,当井筒位于较平整的工业广场内时，需要采用明槽开挖。,12.2.1.1,明槽几何尺寸与边坡角的确定,需根据表土的稳定性、斜井倾角、表土涌水量、地下水位以及施工速度等因素确定，可采用直壁明槽或斜壁明槽。,12.2.1.2,明槽开挖方法,天然冻结法,直挖法,支撑加固法,台阶木桩法,降低水位法,12.2.2,深表土掘砌法,明槽开挖后进入暗洞施工，施工时应根据表土性质、斜井断面大小、施工设备和技术水平等条件采取相应的施工方法。,全断面一次施工法,中间导硐法,先拱后墙法,两侧导硐等墙后拱法,12.2.3,不稳定表土的施工方法,表土不稳定时必须采取特殊施工方法。,12.3,斜井基岩施工（斜巷施工）,12.3.1,掘砌作业,打眼设备一般为气腿式凿岩机，多台风钻同时作业。,装岩可采用耙斗装岩机（坡度小于,30,），也可采用铲斗侧卸式装岩机（坡度小于,14,）。,斜井施工时提升采用箕斗，地面布置提升机，同时地面设备卸载矸石仓，勘正一般为汽车运输，也可用矿车轨道运输；斜巷施工时提升容器采用普通矿车，在下山开口处布置绞车，直接提到上面的巷道中，经井底车场、副井提到地面。,12.3.2,支护作业,锚喷支护,砌碹支护,12.3.3,掘进安全,斜井斜巷施工时安全是大问题，其中，跑车事故和涌水处理是主要的。防跑车时应根据“一坡三挡”的要求设置挡车器即：井口处设置“井口挡车器”（斜巷设在斜巷开口处的平巷段内）；开口向下,20m,处，设置“中间挡车器”；工作面上方,20m,处设置“工作面挡车器”。后两类挡车器使用较多的是钢丝绳挡车器。,掘进排水时可根据涌水量大小选择排水方案：涌水较小时一般采用喷射泵排入箕斗；涌水较大时应设置工作面排水设备用管路直接排至地面；距离较长时可在中间设置腰泵房。,
