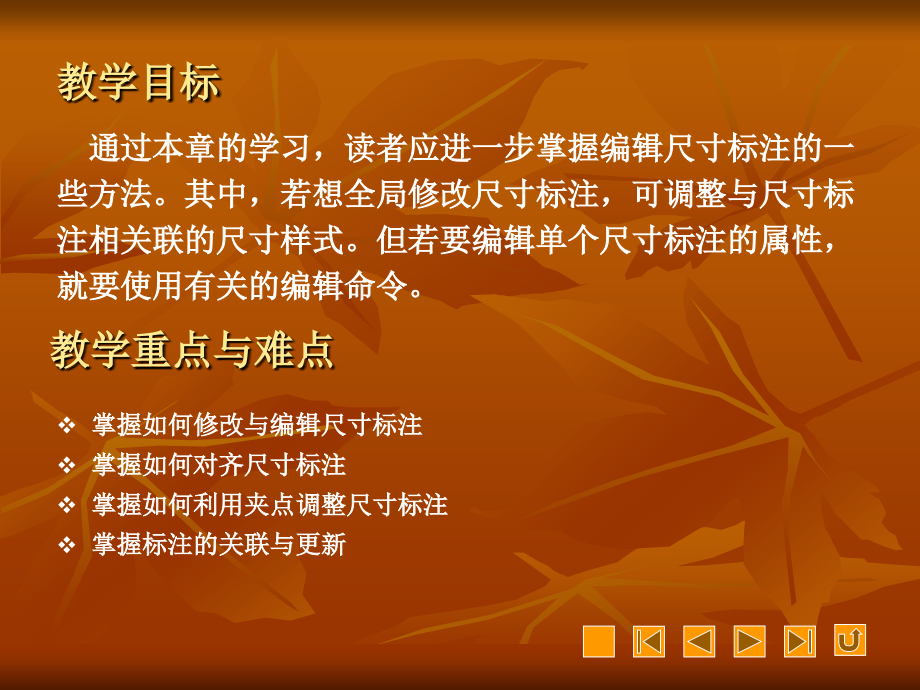

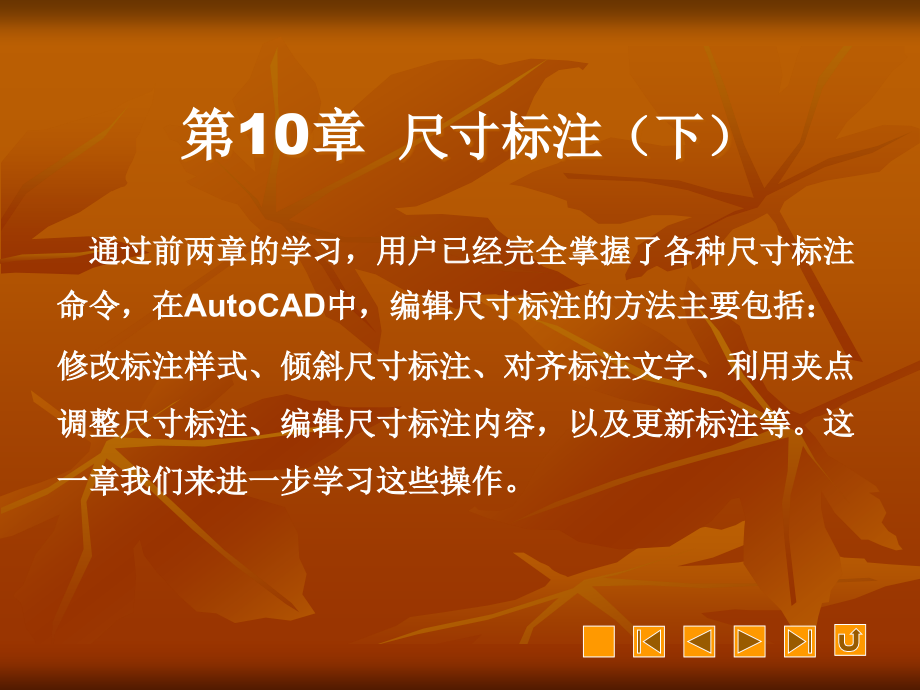

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,10,章,尺寸标注（下）,通过前两章的学习，用户已经完全掌握了各种尺寸标注命令，在,AutoCAD,中，编辑尺寸标注的方法主要包括：修改标注样式、倾斜尺寸标注、对齐标注文字、利用夹点调整尺寸标注、编辑尺寸标注内容，以及更新标注等。这一章我们来进一步学习这些操作。,教学目标,通过本章的学习，读者应进一步掌握编辑尺寸标注的一些方法。其中，若想全局修改尺寸标注，可调整与尺寸标注相关联的尺寸样式。但若要编辑单个尺寸标注的属性，就要使用有关的编辑命令。,教学重点与难点,掌握如何修改与编辑尺寸标注,掌握如何对齐尺寸标注,掌握如何利用夹点调整尺寸标注,掌握标注的关联与更新,本章学习要点,修改标注样式,编辑尺寸标注,对齐标注文字,利用夹点调整尺寸标注,标注的关联与更新,10.1,修改标注样式,“修改标注样式”对话框,尺寸标注的各个组成部分，如文字的大小、箭头的形式等，都可以通过修改标注样式来修改。标注样式修改后，所有与此样式关联的尺寸标注都将发生变化。,在,“,标注样式管理器,”,对话框中，单击 按钮，系统将打开,“,修改标注样式,”,对话框。,10.2,编辑尺寸标注,单击,“,标注,”,工具栏中的,“,编辑标注,”,工具 ，可编辑尺寸标注，可以倾斜尺寸界线，旋转标注文本，或者修改标注内容等。,执行,“,编辑标注,”,命令后，系统将在命令行给出如下提示，同时会在光标所在位置给出一个操作选项列表。如图示。,默认（,H,）：,选择该项可以移动标注文字到默认位置。,新建（,N,）：,选择该项可以在打开的,“,文字格式,”,面板中修改标注内容。,旋转（,R,）：,选择该项可以旋转标注文字。,倾斜（,O,）：,选择该项可以倾斜尺寸界线。选择该选项与选择,【,标注,】,【,倾斜,】,菜单功能完全相同。,10.3,对齐标注文字,单击,“,标注,”,工具栏中的,“,编辑标注文字,”,工具 ，可可以移动和旋转标注文字。,执行,DIMTEDIT,命令后，系统首先提示选择标注。选择某个标注后，系统将给出如下提示信息：,指定标注文字的新位置或,左(,L)/,右(,R)/,中心,(,C)/,默认,(,H)/,角度,(,A):,左（,L,）：,选择该项可以使文字沿尺寸线左对齐，适于线性、半径和直径标注。,右（,R,）：,选择该项可以使文字沿尺寸线右对齐，适于线性、半径和直径标注。,中心（,C,）：,选择该项可以将标注文字放在尺寸线的中心。,默认（,H,）：,选择该项可以将标注文字移至默认位置。,角度（,A,）：,选择该项可以将标注文字旋转至指定角度。,10.4,利用夹点调整尺寸标注,使用夹点可以非常方便地移动尺寸线、尺寸界线和标注文字的位置。在该编辑模式下，可以通过调整尺寸线两端或标注文字所在处的夹点来调整标注的位置，也可以通过调整尺寸界线夹点来调整标注长度。,1.,选择图中的尺寸标注“,104,”，,单击“,104,”,所在处的夹点，该夹点被选中,2.,向右拖动鼠标，在点,此,处单击,鼠标，确定标注文本新位置,2.,选择右侧尺寸界线上端夹点，向左移动鼠标并捕捉点该点，调整标注原点,例如，利用夹点调整下图中尺寸标注的位置及长度，具体操作步骤如下。,10.5,标注的关联与更新,通常情况下，尺寸标注和样式是相关联的，因此，当标注样式修改后，标注被自动更新。不过，如果希望使用当前标注样式更新图形中的尺寸标注，可按如下步骤进行。,1,.,打开“标注样式管理器”对话框，,单击 按钮,2,.,打开“调整”选项卡，在“优化”设置区取消“,在尺寸界线之间绘制尺寸线”复选框，单击确定,效果,如图示,
