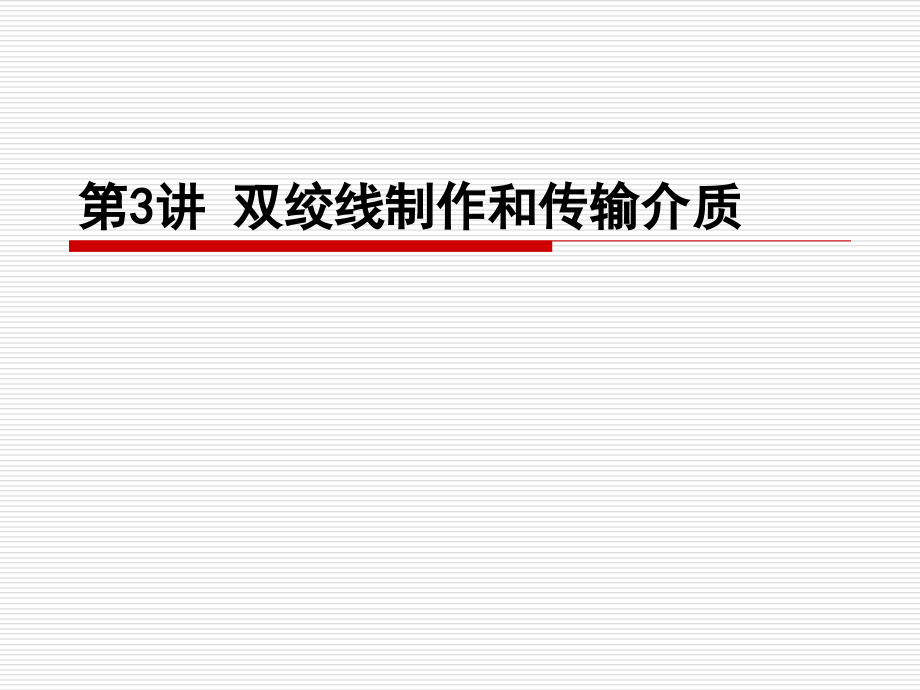

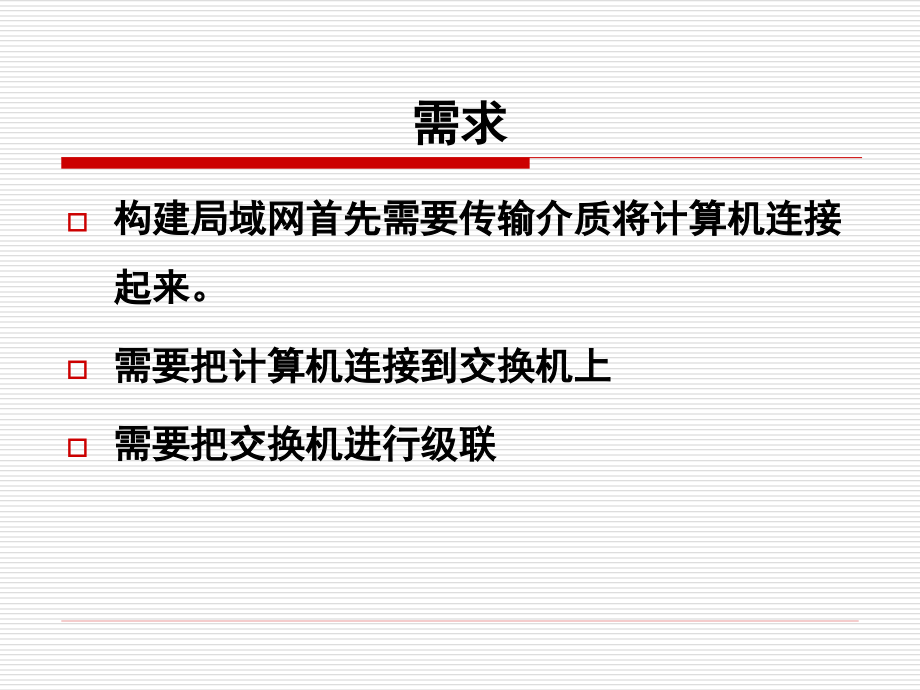

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,3,讲 双绞线制作和传输介质,需求,构建局域网首先需要传输介质将计算机连接起来。,需要把计算机连接到交换机上,需要把交换机进行级联,本讲任务,制作一批直通线（长度为,XXX,），,T568B,制作一批交叉线（长度为,XXX,）,对双绞线进行测试,传输介质的概念,3.1,传输介质（物理层）,传输介质：是网络中信息传输的媒体，是网络通信的物质基础之一，包括：,同轴电缆,双绞线,光纤,3.1.1,同轴电缆（,coaxial cable,）,同轴电缆：网络中最常用的保护套传输介质，共有四层，从里往依次分为中心导体，透明绝缘层、金属网屏蔽层和黑色保护套，如图,优缺点：,抗干扰性好,价格贵,速率低,现在已经被淘汰 不容易安装（要接地）,电缆线类型,阻抗,/,W,直径,/,英寸,*,应 用,RG-11,50,0.40,10BASE-5,RG-58A/U,50,0.18,10BASE-2,RG-62,93,0.25,ARCnet,RG-59U,75,0.25,CATV,3.1.1,同轴电缆（,coaxial cable,）,3.1.2,双绞线（,twisted pair,）,最普通的传输介质，它由两根绝缘的金属导线扭在一起而成，分为：,有屏蔽双绞（,STP shielded twisted pair,）,非屏蔽双绞线（,UTP unshielded twisted pair,）,双绞线的优点：价格便宜；安装方便；速率较高,双绞线的缺点：抗干扰不好（,UTP,）,3.1.2,双绞线（,twisted pair,）,双绞原因：可以减少电磁波的干扰，也可以减少发送电磁波而干扰别人。,传输距离：,100,米,3.1.2,双绞线（,twisted pair,）,3.1.2,双绞线（,twisted pair,）,3.1.2,双绞线（,twisted pair,）,3.1.2,双绞线（,twisted pair,）,双绞线的最大传输距离为,100m,。如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装,4,个中继器。如安装,4,个中继器连接,5,个网段，则最大传输距离可达,500m,。,3.1.3,光纤,(,Optical fiber),光纤是光导纤维的简称，它由能传导光波的石英玻璃纤维外加保护层构成。,率用光波的全反射原理,3.1.3,光纤,(,Optical fiber),光纤的分类,:,l),单模光纤：单束光，,5,10um,，,传输距离长，用于室外，较贵,2),多模光纤：多束光，,50,100um,，,传输距离短，用于室内，便宜,3.1.3,光纤,(,Optical fiber),光纤通信具有特点,:,速率很高（,1000M,以上）,抗干扰极好,安装不便（易断裂）,价格昂贵,传输距离长（公里以上）,介质,速率,距离,抗,干扰,价格,安装方便,表示,同轴,低,10M,中等,185/500,较好,中等,较,方便,10BASE-2,10BASE-5,双绞线,中等,10M/100M/1000M,短,100,不好,(UTP),好,(STP),低,方便,10BASE-T,100BASE-TX,1000BASE-T,光纤,高,100M/1000M,长,1000,以上,很好,昂贵,不,方便,1000BASE-LX,1000BASE-SX,介质的比较,双绞线的制作,3.2,双绞线的制作,直通线 交叉线,3.2,双绞线的制作,直通线,一般用来连接两个不同性质的接口,:,计算机和集线器、计算机和交换机、路由器和集线器、路由器和交换机之间的连接,交叉线用于,连接两个性质相同的端口,:,计算机与计算机、集线器和集线器、交换机和交换机、路由器和计算机之间的连接,3.2,双绞线的制作,T568A,：,白绿、绿、白橙、蓝、白蓝、橙、白褐、褐,T568B,：,白橙、橙、白绿、蓝、白蓝、绿、白褐、褐,3.2,双绞线的制作,直通线制作：两头线序都遵循,T568B,交叉线制作：一头遵循,T568B,，另一头遵循,T568A,网络线的制作步骤：剥线、理线、插线、压线,3.2,双绞线的制作,剥去线皮,剥开长度为,1.5cm-2cm,3.2,双绞线的制作,初步排好线对,注意不要乱了线序,3.2,双绞线的制作,把线插入到,RJ-45,接头,压线,以太网接口,RJ-45,接口,RJ-45,接头,RJ-45,接口,RJ-45,插头截面,及引脚顺序,26,信息插座,信息插座,信息模块,信息插座面板,RJ-45,插座模块,信息插座面板,27,3.2,双绞线的制作,网线测试仪：用来检测网线制作是否正确的仪器。,测试直通线灯亮顺序：,1,1 2,2 3,3 4,4 5,5 6,6 7,7 8,8,测试交叉线灯亮顺序：,1,3 2,6 3,1 4,4 5,5 6,2 7,7 8,8,疑难问题解析,问题,RJ45,与,RJ11,比较,不标准的做法,错误的做法,错误的做法,小结,传输介质分类,各种传输介质的比较,双绞线的制作,直通线和交叉线的应用,
