MySQL源码结构.ppt

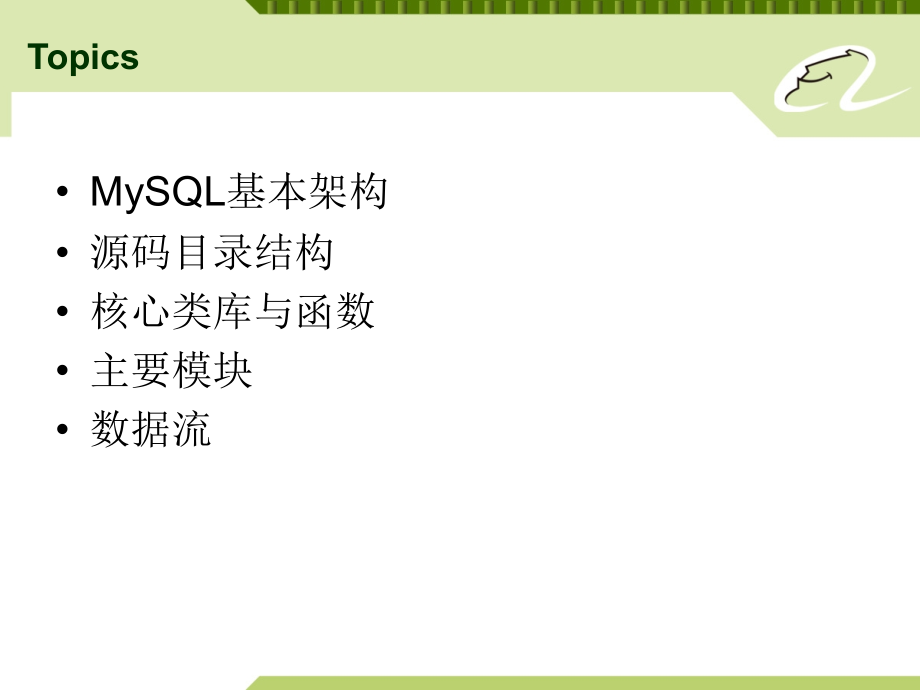

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,MySQL,源码分析,代码结构与基本流程,彭立勋,Alibaba DBA Team,Topics,MySQL,基本架构,源码目录结构,核心类库与函数,主要模块,数据流,MySQL,基本架构,MySQL,目录结构,(1),BUILD,:,内含在各个平台、各种编译器下进行编译的脚本。如,compile-pentium-debug,表示在,pentium,架构上进行调试编译的脚本。,c,lient,:,客户端工具，如,mysql,mysqladmin,之类。,c,md-line-utils,:readline,libedit,工具。,config,:,给,aclocal,使用的配置文件。,dbug,:,提供一些调试用的宏定义。,Docs,:MySQL,在不同平台下的参考手册,extra,:,提供,innochecksum,resolveip,等额外的小工具。,include,:,包含的头文件,libmysql,:,库文件，生产,libmysqlclient.so,。,libmysql_r,:,线程安全的库文件，生成,libmysqlclient_r.so,。,libmysqld,:,嵌入式,MySQL,Server,库,.,libservices,:5.5.0,中新加的目录，实现了打印功能。,MySQL,目录结构,(2),m,an,:,适合,man,命令查看的帮助文件。,mysql-test,:mysqld,的测试工具,套件,。,mysys,:,为,实现,跨平台，,MySQL,自己实现了一套常用的数据结构和算法，如,string,hash,等。还包含一些底层函数的跨平台封装,一般以,my_,开头。,netware,:,在,netware,平台上进行编译时需要的工具和库。,plugin,:MySQL 5.1,开始支持一个插件式,API,接口,不需要重启,mysqld,即可动态载入插件,FullText,就是一个例子。,pstack,:GNU,异步栈追踪工具。,regex,:,正则表达式实现,(,来自多伦多大学,Henry Spencer,大牛的源码,),。,scripts,:,提供脚本工具，如,mysql_install_db/mysqld_safe,等。,server-tools:,包含,instance_manager,子目录,负责实例的本地和远程管理。,MySQL,目录结构,(3),sql:MySQL Server,主要代码，将会生成,mysqld,文件。,sql-bench:,一些基准测试代码代码,主要是,Perl,程序,(,虽然后缀是,sh),。,sql-common:,存放部分服务器端和客户端都会用到的代码,有些地方的同名文件是这里,lin,过去的。,s,torage,:,存储引擎所在目录。,s,trings,:string,库,包含很多字符串处理的函数。,s,upport-files,:f,示例配置文件及编译所需的一些工具。,tests,:,测试文件所在目录。,unittest,:,单元测试文件。,vio,:,虚拟,io,系统，是对,network io,的封装,把不同的协议封装成统一的,IO,函数。,win,:,在,windows,平台编译所需的文件和一些说明。,zlib,:zlib,算法库,(GNU),InnoDB,目录结构,(1),btr:B+,树的实现,b,uf,:,缓冲池的实现,包括,LRU,算法,Flush,刷新算法等,dict,:InnoDB,内存数据字典的实现,dyn,:InnoDB,动态数组的实现,fil,:InnoDB,文件数据结构以及对于文件的一些操作,fsp,:,对,InnoDB,物理文件的管理,如页,/,区,/,段等,(,即,File Space),ha,:,哈希算法的实现,handler,:,继承与,MySQL,的,handler,实现,handler API,与,Server,交互,ibuf,:,插入缓冲,(Insert Buffer),的实现,include,:InnoDB,所有头文件都放在这个目录,是查找结构定义的最佳地点,lock,:InnoDB,的锁实现及三种锁算法实现,log:,日志缓冲,(Log Buffer),和重做日志组,(Redo Log),的实现,InnoDB,目录结构,(2),mem:,辅助缓冲池,(Additional,M,emory,P,ool),的实现,用来申请一些内部数据结构的内存,mtr,:,事务的底层实现,(,日志,缓冲,),os,:,封装一些对于操作系统的操作,page,:,页的实现,研究,InnoDB,文件结构,这个目录至关重要,pars,:,重载部分,MySQL,的,SQL Parser(,有待商榷,),que,:Query graph,基本上没啥用,read,:,读取游标的实现,rem,:,行管理操作,(,比较操作,打印,等,),row,:,对于各种类型行数据操作的实现,srv,:InnoDB,后台线程,启动服务,Master Thread,SQL,队列等,sync,:InnoDB,互斥变量,(Mutex),的实现,基本同步机制,thr,:InnoDB,封装的可移植线程库,InnoDB,目录结构,(3),trx,:,事务的实现,usr,:Session,管理,ut,:,各种通用小工具,核心类库,THD,:,线程类,Item,:Item,类,(,查询条目,函数,WHERE,ORDER,GROUP,ON,子句等,),TABLE,:,表描述符,TABEL_LIST,:JOIN,操作描述符,Field,:,列数据类型及属性定义,LEX,:,语法树,Protocol,:,通讯协议,NET,:,网络描述符,handler,:,存储引擎接口,核心函数库,(1),内存操作,:,init_alloc_root,:,内存池初始化,生成内存池根,(MEM_ROOT),alloc_root,:,申请内存池内存,从,mem_root,制定的内存池申请内存块,free_root,:,释放内存池,通过,MyFlags,指定哪种内存可以被释放,文件操作,:,my_open,:,打开一个文件,my_close,:,关闭一个文件,my_b_flush_io_cache,:,讲数据从内存缓冲写到物理磁盘,end_io_cache,:,释放一个,IO_CACHE,对象,哈,希操作,:,_,hash_init,:,初始化,HASH,描述符,hash_search,:,搜索哈希表,调用,hash_first,hash_first,:,返回哈希表中找到的第一个行指针,否则返回,0,核心函数库,(2),字符串,操作,:,strappend,:,填充字符串,strmov,:,移动字符串到新地址,核心算法,Bitmaps,bitmap_init/bimap_free:,创建与释放一个位图,(8*n,个位为单位,),bitmap_set_bit/bitmap_fast_test_and_set:,设置位图的一个位,bitmap_clear_all/bitmap_set_all:,清空或全部设置一个位图,bitmap_cmp:,对两个位图的特定位比较,Join Buffer,如果存在条件过滤,则第一次过滤完的记录将放入,Join Buffer,避免第二次再判断,Sort Buffer,算法一,:,将排序字段和,主,键放入,Sort Buffer,排序,按照结果用主键取出数据返回,算法二,:,将整行数据放入,Sort Buffer,排序完成后直接从,Sort Buffer,返回数据,MySQL,数据流,MySQL,启动流程,主要代码在,sql/mysqld.cc,中，精简后的代码如下：,int main(int argc,char*argv)/,标准入口函数,MY_INIT(argv0);/,调用,mysys/My_init.c-my_init(),，初始化,mysql,内部的系统库,logger.init_base();/,初始化日志功能,init_common_variables(MYSQL_CONFIG_NAME,argc,argv,load_default_groups)/,调用,load_defaults(conf_file_name,groups,&argc,&argv),，读取配置信息,user_info=check_user(mysqld_user);/,检测启动时的用户选项,set_user(mysqld_user,user_info);/,设置以该用户运行,init_server_components();/,初始化内部的一些组件，如,table_cache,query_cache,等。,network_init();/,初始化网络模块，创建,socket,监听,start_signal_handler();/,创建,pid,文件,mysql_rm_tmp_tables()|acl_init(opt_noacl)/,删除,tmp_table,并初始化数据库级别的权限。,init_status_vars();/,初始化,mysql,中的,status,变量,start_handle_manager();/,创建,manager,线程,handle_connections_sockets();/,主要处理函数，处理新的连接并创建新的线程处理,MySQL,监听连接,主要代码在,sql/mysqld.cc,中,(handle_connections_sockets),，精简后的代码如下：,pthread_handler_t handle_connections_sockets(void*arg _attribute_(unused),FD_SET(unix_sock,/unix_socket,在,network_init,中被打开,while(!abort_loop)/abort_loop,是全局变量，在某些情况下被置为,1,表示要退出。,readFDs=clientFDs;/,需要监听的,socket,select(int)max_used_connection,/select,异步,(?,科学家解释下是同步还是异步,),监听，当接收到,?,以后返回。,new_sock=accept(sock,my_reinterpret_cast(struct sockaddr*)(/,接受请求,thd=new THD;/,创建,mysqld,任务线程描述符，它封装了一个客户端连接请求的所有信息,vio_tmp=vio_new(new_sock,VIO_TYPE_SOCKET,VIO_LOCALHOST);/,网络操作抽象层,my_net_init(/,初始化任务线程描述符的网络操作,create_new_thread(thd);/,创建任务线程,MySQL,创建,连接,(1),主要代码在,sql/mysqld.cc,中,(create_new_thread/create_thread_to_handle_connection),，精简后的代码如下：,static void create_new_thread(THD*thd),NET*net=,if(connection_count=max_connections+1|abort_loop)/,看看当前连接数是不是超过了系统配置允许的最大值，如果是就断开连接。,close_connection(thd,ER_CON_COUNT_ERROR,1);,delete thd;,+connection_count;,thread_scheduler.add_connection(thd);/,将新连接加入到,thread_scheduler,的连接队列中。,MySQL,创建,连接,(2),而,thread_scheduler,转而调用,create_thread_to_handle_connection,精简后的代码如下：,void create_thread_to_handle_connection(THD*thd),if(cached_thread_count wake_thread)/,看当前工作线程缓存,(thread_cache,),中有否空余的线程,thread_cache.append(thd);,pthread_cond_signal(/,有的话则唤醒一个线程来用,else,threads.append(thd);,pthread_create(/,没有可用空闲线程则创建一个新的线程,MySQL,创建,连接,(3),创建连接使用,handle_one_connection,函数,精简代码如下,:,pthread_handler_t handle_one_connection(void*arg),thread_scheduler.init_new_connection_thread();/,初始化线程预处理操作,setup_connection_thread_globals(thd);/,载入一些,Session,级变量,for(;),lex_start(thd);/,初始化,LEX,词法解析器,login_connection(thd);/,进行连接身份验证,prepare_new_connection_state(thd);/,初始化线程,Status,即,show status,看到的,do_command(thd);/,处理命令,end_connection(thd);/,没事做了关闭连接,丢入线程池,MySQL,执行,Query(1),do_command,函数在,sql/sql_parse.cc,定义,代码如下,:,bool do_command(THD*thd),NET*net=,packet_length=my_net_read(net);,packet=(char*)net-read_pos;,command=(enum enum_server_command)(uchar)packet0;/,解析客户端传过来的命令类型,dispatch_command(command,thd,packet+1,(uint)(packet_length-1);,MySQL,执行,Query(2),再看,dispatch_command,函数在,sql/sql_parse.cc,定义,精简代码如下,:,bool dispatch_command(enum enum_server_command command,THD*thd,char*packet,uint packet_length),NET*net=,thd-command=command;,switch(command)/,判断命令类型,case COM_INIT_DB:.;,case COM_TABLE_DUMP:.;,case COM_CHANGE_USER:.;,.,case COM_QUERY:/,如果是,Query,alloc_query(thd,packet,packet_length);/,从网络数据包中读取,Query,并存入,thd-query,mysql_parse(thd,thd-query,thd-query_length,/,送去解析,MySQL,执行,Query(3),mysql_parse,函数负责解析,SQL(sql/sql_parse.cc,),精简代码如下,:,void mysql_parse(THD*thd,const char*inBuf,uint length,const char*found_semicolon),lex_start(thd);/,初始化线程解析描述符,if(query_cache_send_result_to_client(thd,(char*)inBuf,length)lex;/,解析过后的,SQL,语句的语法结构,TABLE_LIST*all_tables=lex-query_tables;/,该语句要访问的表的列表,switch(lex-sql_command),.,case SQLCOM_INSERT:,insert_precheck(thd,all_tables);,mysql_insert(thd,all_tables,lex-field_list,lex-many_values,lex-update_list,lex-value_list,lex-duplicates,lex-ignore);,break;.,case SQLCOM_SELECT:,check_table_access(thd,lex-exchange?SELECT_ACL|FILE_ACL:SELECT_ACL,all_tables,UINT_MAX,FALSE);/,检查用户对数据表的访问权限,execute_sqlcom_select(thd,all_tables);/,执行,select,语句,break;,MySQL,执行,Query(5),我们看一个例子,mysql_insert,(,在,sql/sql_insert.cc),精简代码如下,:,bool mysql_insert(THD*thd,TABLE_LIST*table_list,/,该,INSERT,要用到的表,List&fields,/,使用的项,.),open_and_lock_tables(thd,table_list);/,这里的锁只是防止表结构修改,mysql_prepare_insert(.);,foreach value in values_list,write_record(.);,/,里面还有很多处理,trigger,，错误，,view,之类的杂七杂八的东西，我们都忽略。,MySQL,执行,Query(6),我们接着看真正写数据的函数,write_record(,在,sql/sql_insert.cc),精简代码如下,:,int write_record(THD*thd,TABLE*table,COPY_INFO*info)/,写数据记录,if(info-handle_duplicates=DUP_REPLACE|info-handle_duplicates=DUP_UPDATE)/,如果是,REPLACE,或,UPDATE,则替换数据,table-file-ha_write_row(table-record0);,table-file-ha_update_row(table-record1,table-record0);,else,table-file-ha_write_row(table-record0);,int handler:ha_write_row(uchar*buf)/,这是啥,?Handler API!,write_row(buf);/,调用具体的实现,binlog_log_row(table,0,buf,log_func);/,写,binlog,MySQL,执行,Query(7),
