汇编语言设计.ppt

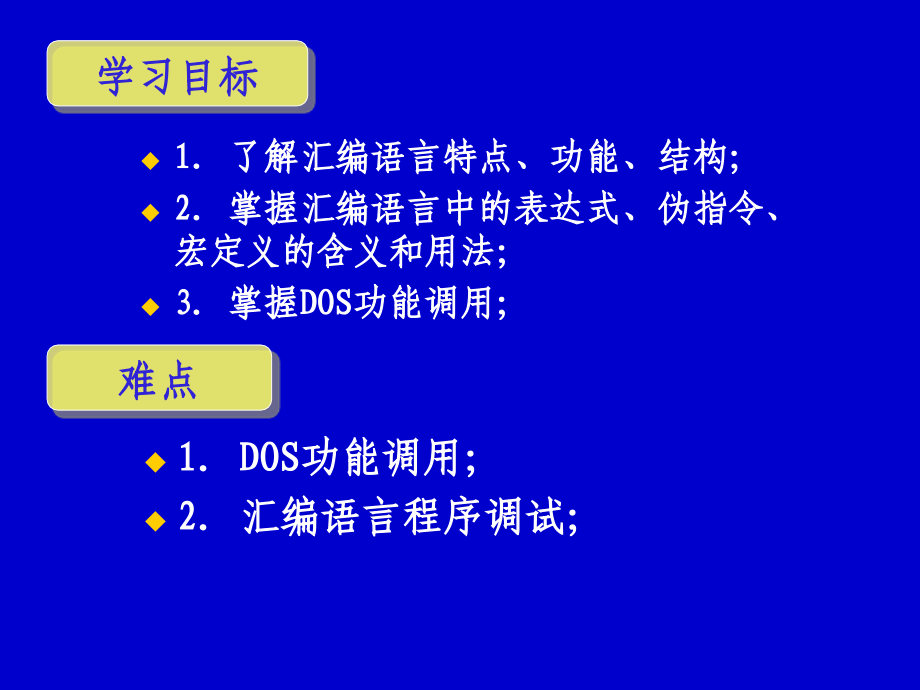

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第四章 汇编语言程序设计,1,汇编语言特点，汇编程序功能,2.,汇编语言语法,3,伪指令,、宏指令、,系统功能调用,1,汇编语言语法结构；,2,伪指令,。,主要内容,重点难点,1,了解汇编语言特点、功能、结构；,2,掌握汇编语言中的表达式、伪指令、宏定义的含义和用法；,3,掌握,DOS,功能调用；,学习目标,难点,1,DOS,功能调用；,2,汇编语言程序调试；,4.1,汇编语言,的设计特点,4.2,汇编语言源程序组成,4.3,汇编语言的基本语法,4.4,伪指令、宏指令,4.5,汇编语言程序设计,4.6,DOS,及,BIOS,功能调用,4.7,汇编语言程序结构,主要知识点,4.1,汇编语言程序特点,汇编语言：,符号化的、面向机器（,CPU,）,的程序设计语言,汇编语言的基本特点：,机器硬件的全部功能向编程人员全部开放,程序的目标代码占用内存少、执行速度快、效率高、实时性强,汇编语言与高级语言,汇编语言：,由于汇编语言依赖于机器硬件，,通用性和移植性较差,常用于编写,系统程序、实时通信程序、实时控制程序,高级语言：,编程方便快捷，,通用性和移植性较好,常用于完成,大量数据处理、人机界面,等设计任务,汇编语言与汇编程序,汇编语言汇编语言源程序：,用指令助记符表示机器码；,用符号地址表示存储器地址；,用伪指令约束、管理指令,汇编程序：,将汇编语言程序（简称源程序）翻译为机器所能识别的目标代码的系统程序。如,MASM.EXE,。,汇编语言源程序,机器语言程序,（目标代码）,汇编（可由汇编程序完成）,高级语言源程序,编译或解释,（可由编译程序完成）,如何由源程序获得目标程序？,为了顺利完成汇编，必须为汇编程序额外提供有关的信息，如：,程序所使用的变量分别存放在哪些内存单元；,堆栈、数据、代码段分别存放什么信息、大小如何,伪指令,;,段名,1,SEGMENT;,段,1,开始,语句,1,语句,2,段名,1,ENDS;,段,1,结束,;,段名,2,SEGMENT;,段,2,开始,段名,2,ENDS;,段,2,结束,;,;,其它段,;,END;,源程序结束,4.,2 8086,宏汇编源程序的组成,源程序的组成,段,一个源程序由若干段组成，如数据段、代码段、堆栈段等；,各段由若干条语句行组成；,指令必须在代码段中，因此源程序至少有,1,个段；,借助堆栈段，可实现程序正确返回；,根据编程需要，确定是否需要数据段、附加段、堆栈段。,源程序的组成,语句,指令性语句,指令标号,:,指令助记符,操作数,1,操作数,2 ;,注释,指示性语句,伪指令,名字,伪指令助记符,参数,1,参数,2,参数,n;,注释,宏调用语句,宏名,实参,1,实参,2,实参,n,;,注释,与机器码一一对应,对源程序进行指示、说明、定义,调用一次，展开为一份对应的代码,宏汇编语句中的字段,指令,指令标号,:,指令助记符,操作数,1,操作数,2 ;,注释,伪指令,名字,伪指令助记符,参数,1,参数,2,参数,n ;,注释,宏,宏名,实参,1,实参,2,实参,n ;,注释,操作数,操作符,标识符,标识符字段,标识符,由编程人员自行定义的、有特殊意义的字符序列。,标识符的组成,字母,az,（,AZ,）、,数字,09,、特殊字符（,?$_.,）,不用数字开头,长度小于,32,个字符,不能用任何保留字,标识符的作用,用作,指令的标号,用作,伪指令的名字,（如：段名、过程名、宏名,）,用作变量名*,操作符字段,保留字,在指令系统和源程序中具有确定意义、不可改动的字符序列。包括：,由保留字组成，是语句中不可缺少的部分。,指令助记符,例：,MOV,、,ADD,伪指令助记符 例：,SEGMENT,、,ENDS,寄存器名*例：,AX,、,SP,运算符、参数等*例：,OFFSET,、,PTR,操作数字段,表示操作符操作的对象。包括：,常量操作数,整数,字符串,寄存器操作数,如,AX,等，属于保留字,存储器操作数,如,0100H,等，可用各种寻址方式,表达式操作数,如,OFFSET VALUE,、,WORD PTR NUM1,等,DATASEGMENT;,定义数据段,D1DB 5 DUP(?);,连续的字节单元,CCEQU$,D1;,对单元计数,SUMDW 0;,为结果保留一个字,DATAENDS;,数据段定义结束,STACK SEGMENT PARA STACK STACK;,定义堆栈段,DB 100 DUP(?);100,字节的栈空间,STACKENDS;,堆栈段定义结束,CODESEGMENT;,定义代码段,ASSUME,DS:DATA,，,SS:STACK,，,CS:CODE,;,对各段进行说明,BEGIN,：,MOV AX,，,DATA,;,DS,初始化为,DATA,MOV DS,，,AX,LEA SI,，,D1;,预置源数据的指针,;,（以下略）,例,多个字节单元的累加（关注程序结构）,定义存储单元的数据,伪,指令的名字,定义堆栈,指令的标号,段,名,操作符,4.,3,汇编语言的基本语法,一个汇编语言源程序中有三种基本语句：,指令语句,是机器指令的符号表示，经汇编程序汇编后能产生对应的机器指令代码，在形成执行文件时执行；,伪指令语句,只是给汇编程序提供一些控制信息，帮助汇编程序正确汇编指令性语句，在汇编时被执行，没有对应的机器码；,宏指令语句,是指令性语句和伪指令语句的复合体，是按照一定规则，根据用户需要定义的新指令；在汇编时被展开，在形成执行文件时执行其展开体。,一、汇编语言语句种类及其格式,1,、指令语句格式,标号：,前缀指令,助记符,操作数,；注释,说明：,方括号表示的成分可以选用或缺省；,标号是后面紧跟,“,：,”,的一个标识符，标号代表该行指令在存储器中的首地址，标号可作为转移指令和调用指令的一个操作数；,前缀如重复前缀、总线封锁前缀等,；,指令助记符,操作数可以是一个、两个或没有，由指令类型决定，若有两个操作数，前面为目的操作数，后面为源操作数，中间用逗号隔开；,注释是以,“,；,”,开始的字符串，不影响程序的汇编与执行，仅用于增加源程序的可读性。,一、汇编语言语句种类及其格式,一、汇编语言语句种类及其格式,2,、伪指令语句格式,名字,伪指令助记符,操作数,;,注释,说明,：,名字可以是符号常量名、变量名、过程名、段名等，名字后面不能有,“,：,”,；,伪指令命令助记符共有,40,多个，按功能不同分成八类，本章介绍的常用五类共,20,多个；,操作数可少到一个没有，多到两个以上，操作数之间须用逗号分隔；,一、汇编语言语句种类及其格式,3,、宏指令语句格式,宏名,宏操作助记符,操作数,;,注释,说明：,宏名即宏指令名，是一标识符，宏名后面不能有,“,：,”,；,宏操作助记符共有,8,个，分别是,MACRO,、,ENDM,、,EXITM,、,LOCAL,、,REPT,、,IRPC,、,IRP,、,PURGE,；,其余同伪指令语句。,二、常量、变量、标号、表达式,1,、常数,出现在源程序中指令操作数的位置，具有固定数值。,整数,：必须以数字开头！,二进制数,以,“,B,”,结尾,八进制数,以,“,O,”,或,“,Q,”,结尾,十进制数,不带结尾字母，或以,“,D,”,结尾,十六进制数,以,“,H,”,结尾,字符串,存放,ASCII,码的连续字节单元。用包括在单引号中的字母表示（单引号本身不算作字符）。如,012345,，,对应的数值依次是,30H35H,。,二、常量、变量、标号、表达式,2.,变量,代表存放在某些存储单元的数据，这些数据在程序运行期间随时可以修改，它常常以变量名的形式出现在程序中，它可以认为是存放数据存储单元的符号地址。,定义变量就是给变量分配存储单元，且对这个存储单元赋予一个符号名,-,变量名，同时将这些储存单元预置初值，常用,DB,DW,，,DD,等伪指令定义变量如,VAR_DATA SEGMENT,DATA1 DB 12H,DATA2 DB 56H,DATA3 DW 7890H,VAR_DATA ENDS,段属性,(SEG),：,表示变量存放在哪个逻辑段中（即变量所在的段的段基值，如上述三个变量都存放在,VAR_DATA,逻辑段中。当指令要对这些变量进行存取操作时，事先要把它们所在段的段基址存放在某个段寄存器中（如,DS,）中,偏移量（,OFFSET),：,表示变量在逻辑段中离段的起始点的字节数。如变量,DATA1,的偏移量为,0,，,DATA2,为,1,，,DATA3,为,2.,上述段和偏移量就构成了变量的逻辑地址。,类型：,表示变量占用存储单元的字节数，可能是,Byte,、,Word,或,Double Word,等，对应于类型值,1,、,2,、,4,经过定义的变量，每个变量均有,3,个属性：,二、常量、变量、标号、表达式,3,、标号,标号,是一条指令目标代码的符号地址，它常用作为转移指令的操作数,如：,LOP1:MOV AX,.,.,LOOP LOP1,标号有三个属性：,段地址,偏移地址,类型（,NEAR,、,FAR,）,仅类型与变量不同：,Far,、,Near,两种，类型值分别是,-2,、,-1,二、常量、变量、标号、表达式,4,、表达式,表达式由运算符号和运算对象组成，运算符号可分五类：,算术运算符,逻辑运算符,关系运算符,分离运算符,分析运算符,组合运算符,二、常量、变量、标号、表达式,（,1,）分析运算符（取值运算符）,SEG,、,OFFSET,、,LENGTH,、,SIZE,、,TYPE,OFFSET,:,变量名或标号；取出变量名或标号所在段的偏移地址,SEG,:,变量名或标号；取出变量名或标号所在段的段地址,TYPE,:,变量名或标号；取出变量名或标号的类型；（字节,1,、字,2,、双字,4,）,SIZE,:,变量名；取出变量的大小,SIZE=LENGTH,TYPE,LENGTH,:,变量名；取出变量的长度；（,无,DUP,时为,1,，有时,为,DUP,前面的值）,SEG,与,OFFESET,应用举例,段基址为,0200H,段内偏移量从,0000H,开始,已定义字节变量,VAR1,、,字变量,VAR2,、,双字变量,VAR3,：,VAR1 DB 20H,30H,VAR2 DW 2000H,3000H,VAR3 DD 22003300H,20H,30H,00H,20H,00H,30H,00H,33H,00H,22H,段基址,=0200H,0000H,0002H,0006H,VAR1,VAR2,VAR3,MOV BX，SEG VAR1 ；（BX）=0200H,MOV BX，SEG VAR2 ；（BX）=0200H,MOV BX，SEG VAR3 ；（BX）=0200H,MOV BX，OFFSET VAR1 ；（BX）=0000H,MOV BX，OFFSET VAR2 ；（BX）=0002H,MOV BX，OFFSET VAR3 ；（BX）=0006H,TYPE,对变量，返回数据的长度,MOV BL,，,TYPE VAR1,；（,BL,）,=1,MOV BL,，,TYPE VAR2,；（,BL,）,=2,MOV BL,，,TYPE VAR3,；（,BL,）,=4,对标号，返回标号的类型属性,NEAR,、,FAR,标号的属性值分别是,-1,、,-2,LENGTH,和,SIZE,已有变量定义：,VAR1 DW 100 DUP,（,1234H,）,VAR2 DB?,?,?,?,运算符功能,MOV AX,，,LENGTH VAR1,；（,AX,）,=100,MOV BX,，,SIZE VAR1,；（,BX,）,=200,MOV CX,，,LENGTH VAR2,；（,CX,）,=1,MOV DX,，,SIZE VAR2,；（,DX,）,=1,SIZE=LENGTH*TYPE,二、常量、变量、标号、表达式,（,2,）组合运算符（属性运算符）,PTR,：,给原有的操作数重新赋定类型,类型,PTR,表达式,类型有,：,BYTE,、,WORD,、,DWORD,、,NEAR,、,FAR,。,THIS,：,类型指定运算符,例：,XYZ EQU THIS BYTE,；,把字节类型,BYTE,属性赋予变量,XYZ,。,PTR,应用举例,生成新变量,VAR1 DW 1234H,；已定义,VAR1,为,字变量,XOR,BYTE PTR VAR1,，,0FH,MOV BL,BYTE PTR VAR1,MOV BL,VAR1,（出错类型不一致）,近转移,JMP,WORD PTR BX,CALL,NEAR PTR SUBP,远转移,JMP,DWORD PTR 2000H,CALL,FAR PTR SUBP,THIS,与,PTR,的比较,PTR,用来为操作数建立一个新的符号地址，但它本身不分配存储器，只是用来给已分配的储存地址赋予另一种属性，使该地址具有另一种类型，新的符号地址和原来的符号地址具有相同的段地址和偏移量（原操作数写在,PTR,后）：,VAR1 DW 2030H,VAR2 EQU,BYTE PTR,VAR1,THIS,同样生成新的操作数类型，该操作数的段地址和偏移量与下一个存储单元相同,但原操作数不出现在表达式中,VAR2 EQU,THIS BYTE,VAR1 DW 2030H,例：,MOV AX,VAR1,；,执行后,AX=2030H,MOV AL,VAR2,；,执行后,AL=30H,30H,20H,VAR1,VAR2,二、常量、变量、标号、表达式,算术运算符,+,、,-,、*、,/,、,MOD,逻辑运算符,AND,、,OR,、,NOT,、,XOR,关系运算符,相等（,EQ,）、不等（,NE,）、小于（,LT,）、大于（,GT,）、小于或等于（,LE,）、大于或等于（,GE,）,注：参加关系运算的两个操作数必须是数据或者是同一段中的存储单元地址，结果总是一个数值。当关系成立时，其结果为全,1,（,FFFFH,或,FFH),，反之为全,0,。,例：,MOV BX,，,PORT LT 5,；,MOV,BX,，（,PORT LT 5,）,AND 20,）,OR,（,PORT GE 5,）,AND 30,）,当,PORT,小于,5,时，上述指令等效于,MOV BX,，,20,；,当,PORT,大于或等于,5,时，上述指令等效于,MOV BX,，,30,；,分离运算符（,L,O,W,HIGH),若以算术运算表达式为源操作数，则整个表达相当于立即数；,乘、除运算不带符号,除法运算的返回值为整数商,表达式的运算不影响标志位,例：,MOV AL,，,80H+90H,相当于,MOV AL,，,10H,80H+90H=10H,由,汇编程序完成；,指令执行后,AL=10H,，,各标志位不变。,算术运算注意的问题,若以逻辑运算表达式为源操作数，则整个表达相当于立即数；,除,NOT,之外，均为双目运算符,表达式的运算不影响标志位,与逻辑运算指令不同,例：,AND CX,，,1F03H AND 72B6H,相当于,AND CX,，,1202H,(1F03H AND 72B6H)=1202H,由,汇编程序完成,，,各标志位不变；,(CX AND 1202H),在执行过程中完成。,逻辑运算注意的问题,HIGH,、,LOW,运算符的说明,HIGH,取得常数或表达式（字）的高字节,LOW,取得常数或表达式（字）的低字节,应用举例：,MOV AL,，,HIGH,2A3BH,；,AL=2AH,MOV AH,，,LOW,2A3BH,；,AH=3BH,三运算符的优先级别,优先级别,运 算 符,高,低,(),LENGTH,SIZE,PTR THIS OFFSET SEG TYPE,段超越前缀,HIGH LOW,*,/MOD SHL SHR,+,EQ NE GT GE LT LE,NOT,AND,OR XOR,SHORT,同一表达式内可进行多种运算,没有括号时，按优先级别进行运算,同一优先级的运算，按从左到右的顺序进行,
