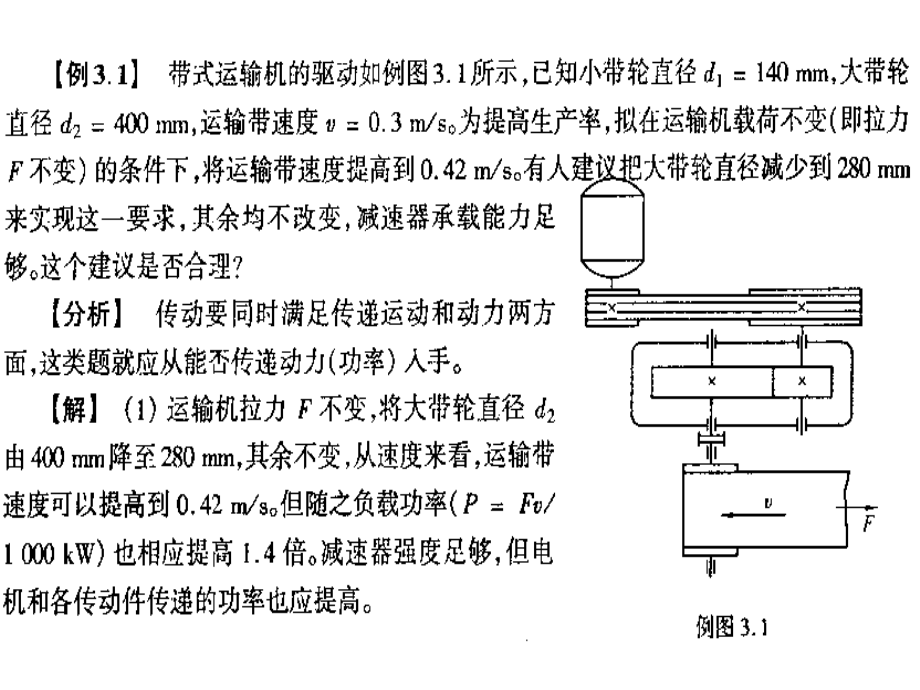

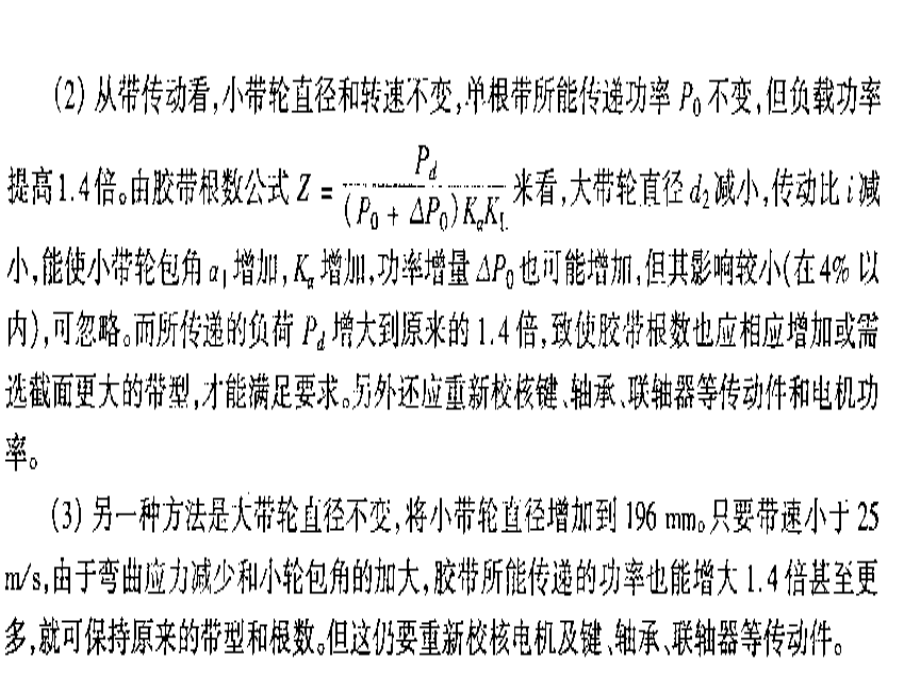

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,分析 本题是螺栓组连接受横向载荷和旋转力矩共同作用的典型例子。解题时首先要将作用于钢板上的外载荷 向螺栓组连接的接合面形心简化，得出该螺栓组连接受横向载荷 和旋转力矩,T,两种简单载荷作用的结论。然后将这两种简单载荷分配结各个螺栓,找出受力最大的螺栓，并把该螺栓承受的横向载荷用矢量叠加原理求出合成载荷。在外载荷与螺栓数目一定的条件下，不同的螺栓布置方案，受力最大的螺栓所承受的载荷是不同的，显然使受力最大的螺栓承受较小的载荷是比较合理的螺栓布置方案。若螺栓组采用饺制孔用螺栓连接，则靠螺栓光杆部分受剪切和配合面问受挤压来传递横向载荷，其设计准则是保证螺栓的剪切强度和连接的挤压强度，可按相应的强度条件式，计算受力最大螺栓危险剖面的直径。若螺柱组采用普通螺栓连接，则靠拧紧螺母使被连接件接合面间产生足够的摩擦力来传递横向教材，因此设计时，应先按受力最大螺拴承受的横向载荷求出螺拴所需的顶紧力，然后用只受预紧力作用的紧螺栓连接受拉强度条件式计算螺栓危险截面直径,d1，,最后根据,d1,查标准，选取螺栓直径，并根据被连接件厚度、螺母及垫圈厚度确定螺栓的标准长度。,z,
