电气设备的四种典型状态.docx

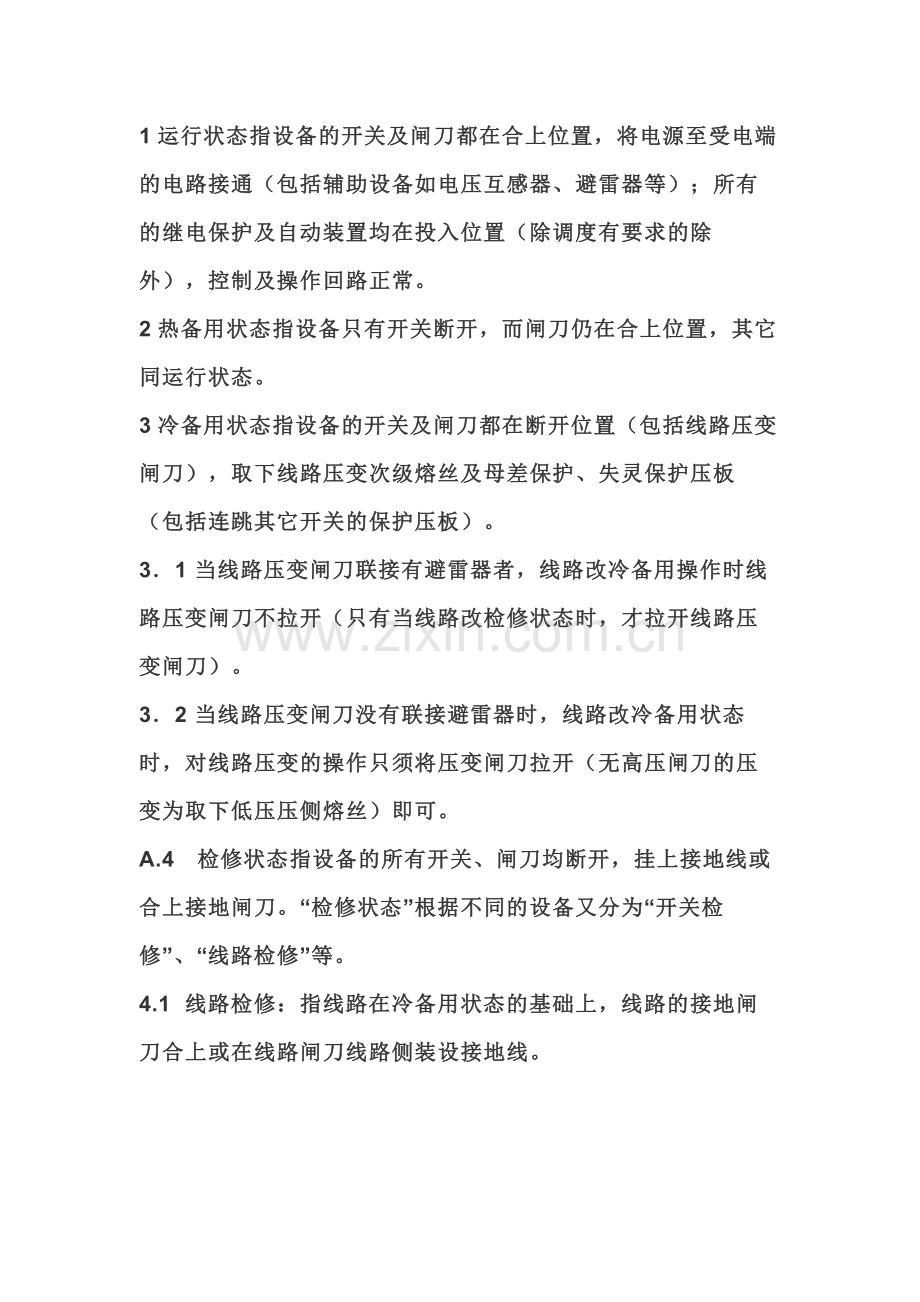

1运行状态指设备的开关及闸刀都在合上位置，将电源至受电端的电路接通（包括辅助设备如电压互感器、避雷器等）；所有的继电保护及自动装置均在投入位置（除调度有要求的除外），控制及操作回路正常。
2热备用状态指设备只有开关断开，而闸刀仍在合上位置，其它同运行状态。
3冷备用状态指设备的开关及闸刀都在断开位置（包括线路压变闸刀），取下线路压变次级熔丝及母差保护、失灵保护压板（包括连跳其它开关的保护压板）。
3．1 当线路压变闸刀联接有避雷器者，线路改冷备用操作时线路压变闸刀不拉开（只有当线路改检修状态时，才拉开线路压变闸刀）。
3．2 当线路压变闸刀没有联接避雷器时，线路改冷备用状态时，对线路压变的操作只须将压变闸刀拉开（无高压闸刀的压变为取下低压压侧熔丝）即可。
A.4　检修状态指设备的所有开关、闸刀均断开，挂上接地线或合上接地闸刀。“检修状态”根据不同的设备又分为“开关检修”、“线路检修”等。
4.1  线路检修：指线路在冷备用状态的基础上，线路的接地闸刀合上或在线路闸刀线路侧装设接地线。

4.2  开关检修：指开关两侧闸刀均拉开，开关操作回路熔丝取下。开关的母差CT脱离母差回路（先停用母差，母差CT回路拆开并短路接地。测量母差不平衡电流在允许范围内再投母差保护），在开关两侧合上接地闸刀或装设接地线。
4.2.1  主变本体运行，但一侧开关检修时，则该开关的纵差CT亦应脱离主变纵差回路。
4.2.2  在交流回路切换过程中应短时停用母差或纵差保护。
4.2.3  检修的开关与线路（或变压器）闸刀间有电压互感器者，则该电压互感器的闸刀需拉开（或取下其高低压熔丝）。
4.3  主变检修：主变各侧开关及侧刀均拉开，并在变压器各侧挂上接地线（或合上接地闸刀）。母线的几种状态

设备名称
运行
热备用
冷备用　　
检修　　
母线　　
母联（或母分）开关或任一线路开关在运行状态　　
无此状态　　
母联（或母分）冷备用及所有联接该母线的主变，线路的母线闸刀均在断开状态，唯母线压变在运行状态，但其低压熔丝应取下　　
所有连接在该母线上的主变，线路母线闸刀均在断开位置，母联或母分开关在冷备用（或检修状态），母线压变冷备用（或检修），母线上有接地线或合上接地闸刀　　

A.1　设备四种状态相互转换的典型操作步骤
设备状态　　
转换后状态（注）　　
运行　　
热备用　　
冷备用　　
检修　　
运　　

行　　

1、拉开必须断开的开关；　　
2、检查所拉开的开关确在断开位置。　　
1、拉开必须断开的开关；　　
2、检查所拉开的开关确在断开位置；　　
3、拉开必须断开的全部闸刀并检查。　　
1、拉开必须断开的开关；　　
2、检查所拉开的开关确在断开位置；　　
3、拉开必须断开的全部闸刀并检查；　　
4、验明确无电压后挂上保安用临时接地线或合上接地闸刀并检查。　　
热　　

备　　

用　　
1、合上必须合上的开关；　　
2、检查所合的开关确在合上位置　　

1、检查开关确在断开位置；　　
2、拉开必须断开的全部闸刀并检查。　　
1、检查开关确在断开位置；　　
2、拉开必须断开的全部闸刀并检查；　　
3、验明确无电压，挂上保安用临时保安线或合上接地闸刀并检查。　　
冷　　

备　　

用　　
1、检查设备上无接地线（或无接地闸刀合上）；　　
2、检查所拉的开关确在断开位置；　　
3、合上必须合上的全部闸刀并检查；　　
4、合上必须合上的开关；　　
5、检查所合的开关确在合上位置。　　
1、检查设备上无接地线（或无接地闸刀合上）；　　
2、检查所拉的开关确在断开位置；　　
3、合上必须合上的全部闸刀并检查。　　

1、检查开关确在断开位置；　　
2、检查所拉开的闸刀确在断开位置；　　
3、验明确无电压，挂上保安用临时接地线或合上接地闸刀并检查。　　
检　　

修　　
1、拆除全部保安用临时接地线或拉升接地闸刀并检查；　　
2、检查开关确在断开位置；　　
3、合上必须合上的闸刀并检查；　　
4、合上必须合上的开关；　　
5、检查所合开关确在合上位置。　　
1、拆除全部保安用临时接地线或拉开接地闸刀并检查；　　
2、检查开关确在断开位置；　　
3、合上必须合上的闸刀并检查。　　
1、拆除全部保安用临时接地线或拉开接地闸刀并检查；　　
2、检查开关确在断开位置；　　
3、检查所拉开的闸刀确在断开位置。　　

注：1、设备转入“检修状态时”，挂上标示牌，装设临时遮栏，加锁等安全措施虽未载明在表内，但仍须按部颁《电业安全工作规程》的规定执行，设备复役时同。
2、设备状态由冷备用改运行，热备用检修状态第1、2步可用检修确在冷备用状态代替。
