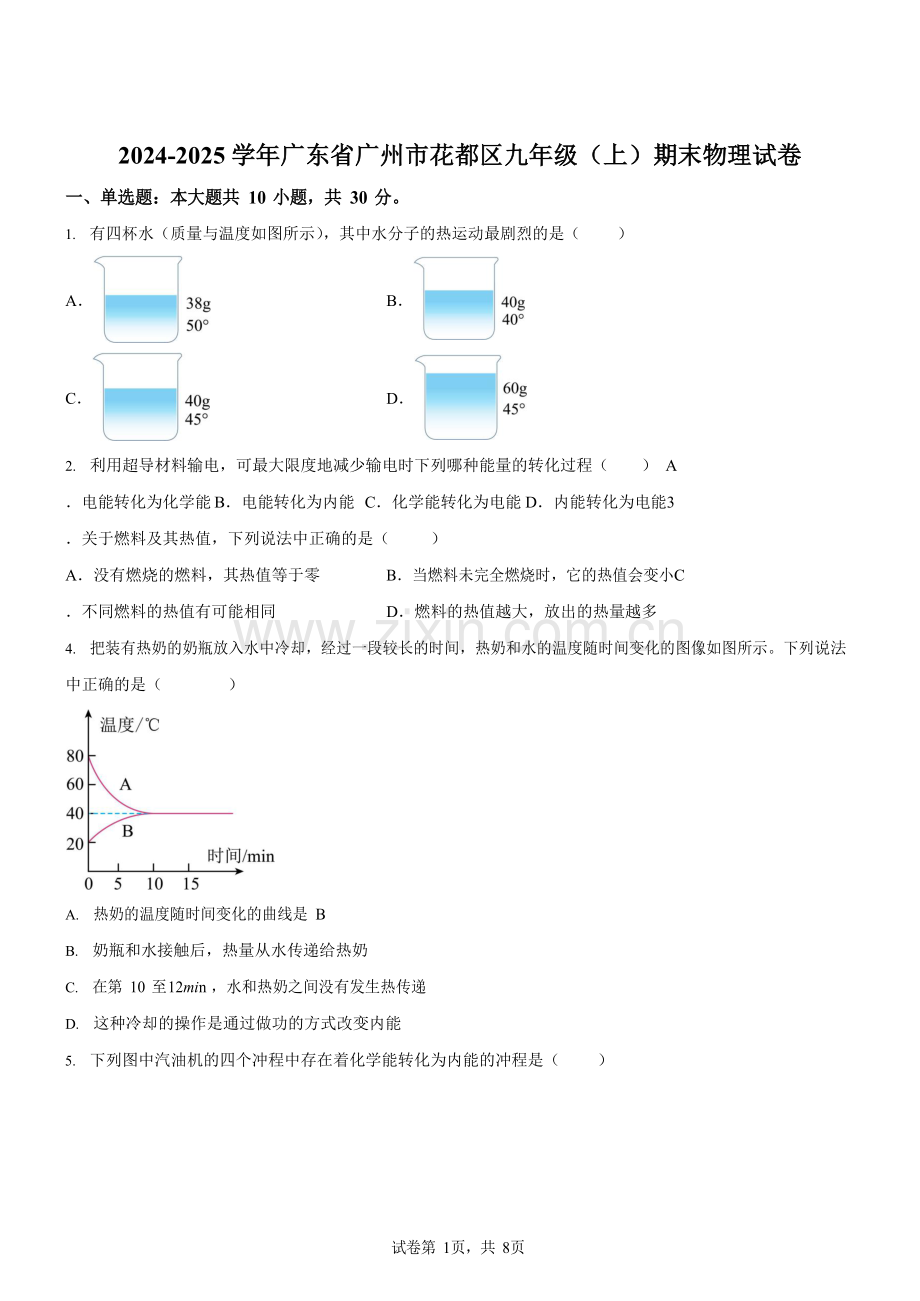

2024-2025 学年广东省广州市花都区九年级（上）期末物理试卷
一、单选题：本大题共 10 小题，共 30 分。
1. 有四杯水（质量与温度如图所示），其中水分子的热运动最剧烈的是（ ）
A． B．
C． D．
2. 利用超导材料输电，可最大限度地减少输电时下列哪种能量的转化过程（ ） A．电能转化为化学能B．电能转化为内能 C．化学能转化为电能D．内能转化为电能3．关于燃料及其热值，下列说法中正确的是（ ）
A．没有燃烧的燃料，其热值等于零 B．当燃料未完全燃烧时，它的热值会变小C．不同燃料的热值有可能相同 D．燃料的热值越大，放出的热量越多
4. 把装有热奶的奶瓶放入水中冷却，经过一段较长的时间，热奶和水的温度随时间变化的图像如图所示。下列说法中正确的是（ ）
A. 热奶的温度随时间变化的曲线是 B
B. 奶瓶和水接触后，热量从水传递给热奶
C. 在第 10 至12min ，水和热奶之间没有发生热传递
D. 这种冷却的操作是通过做功的方式改变内能

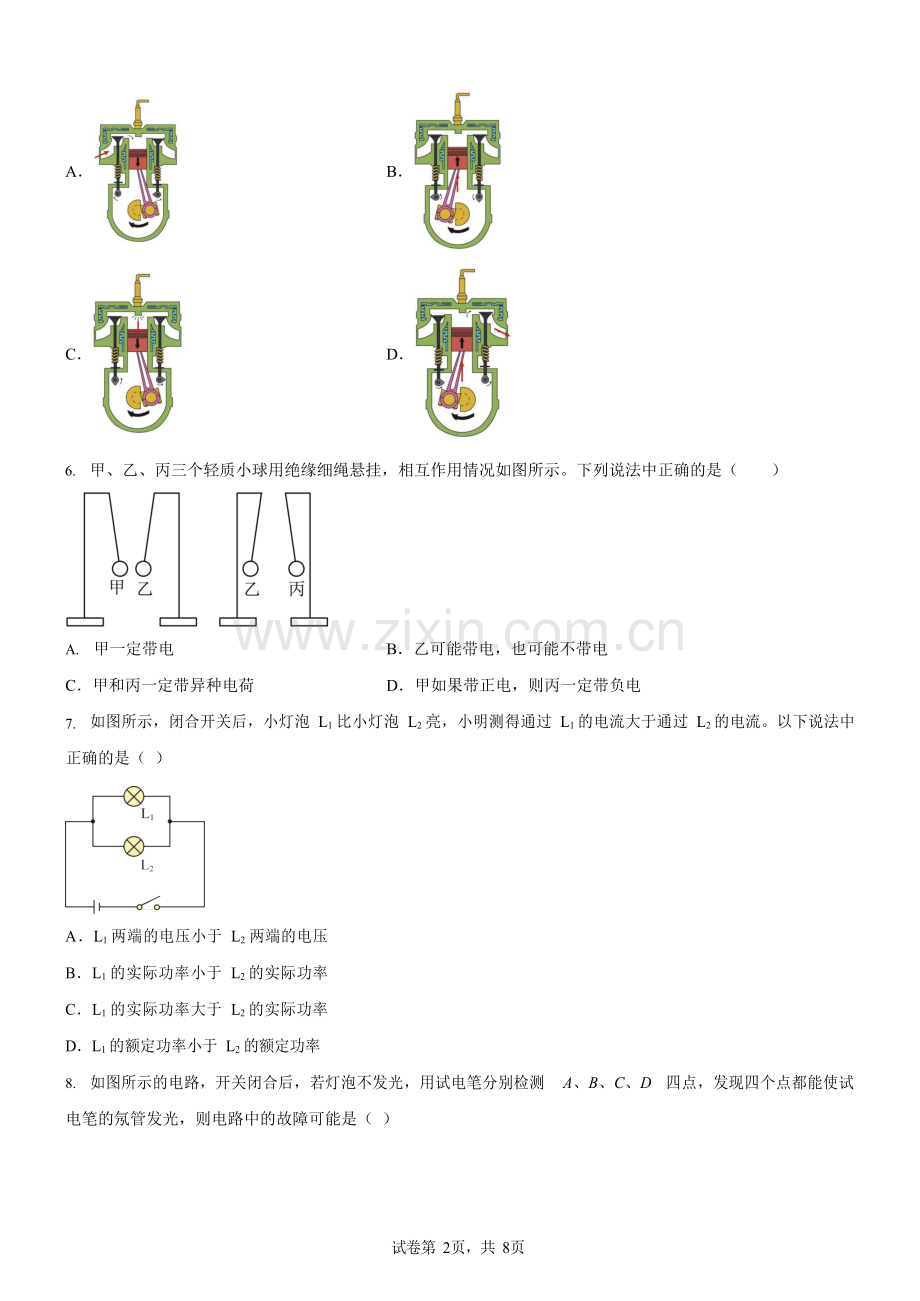

5. 下列图中汽油机的四个冲程中存在着化学能转化为内能的冲程是（ ）
试卷第 7页，共 8页
A． B．
C． D．
6. 甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示。下列说法中正确的是（ ）
A. 甲一定带电 B．乙可能带电，也可能不带电
C．甲和丙一定带异种电荷 D．甲如果带正电，则丙一定带负电
7. 如图所示，闭合开关后，小灯泡 L1 比小灯泡 L2 亮，小明测得通过 L1 的电流大于通过 L2 的电流。以下说法中正确的是（ ）
A．L1 两端的电压小于 L2 两端的电压B．L1 的实际功率小于 L2 的实际功率C．L1 的实际功率大于 L2 的实际功率D．L1 的额定功率小于 L2 的额定功率
8. 如图所示的电路，开关闭合后，若灯泡不发光，用试电笔分别检测 A、B、C、D 四点，发现四个点都能使试电笔的氖管发光，则电路中的故障可能是（ ）
A. 零线断了B．火线断了C．灯泡断路D．开关短路
9. 如图是一种测定油箱内油量的装置，电源电压保持不变， R0 为一个定值电阻。R 是滑动变阻器的电阻片，滑
动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴 O 转动，另一端固定着一个浮子。油箱中的油量减少时，油面下降，浮子随液面落下，带动滑杆使滑动变阻器滑片向上移动，从而改变了电路中电表（电表为电流表或电压表中的一种）的示数。因此，电表上一定的示数便对应着油面的一定高度，把电表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量。下列说法中正确的是（ ）
A. 电路中的电表为电压表 B．当油量减少时，R 接入电路的电阻变小
C．电表的示数越大，油箱中的油量越少 D．当油量减少时，R 两端的电压变大
10. 小丽选择合适的器材，设计了如图所示的电路，R0 为已知阻值的定值电阻，Rx 阻值未知，电源电压未知但保持不变，S1 一直处于闭合状态。以下说法中正确的是（ ）
A. 当 S2 闭合时，R0 和 Rx 是串联连接
B. 当 S2 断开时，电压表测的是 Rx 两端的电压
C. 该电路能测出未知电阻 Rx 的阻值
D．S2 无论是断开还是闭合，电压表的示数都不变
二、填空题：本大题共 2 小题，共 8 分。
11. 如图所示是某装置工作时的能量流向图，根据图中信息判断，此装置可能是 （选填“热机”“电灯”
或“电风扇”），效率为 ，热量的损失为 J。假如损失的那部分热量全部被初温为20o C 、质量为 50kg 的水吸收，则水的温度可以升高到 ℃。[c 水=4.2×103J/(kg·℃)]
12. 小明家有一个家用电能表，其中 r/(kw∙h)前的参数看不清，如图所示。
(1) 该电能表的示数为 kW ×h ；
(2) 小明家里 1500W 的空调能否与另一功率为 2000W 的用电器同时使用？ （选填“能”或“不能”），请写出你的分析过程： ；
(3) 一个额定功率为 400W 的用电器单独接入电路，若该用电器正常工作 90s，电能表的转盘刚好转了 30 转，则该电能表r/(kW × h) 前的参数应该是 。
三、实验探究题：本大题共 1 小题，共 4 分。
13. 在探究“电流通过导体产生热量的多少跟什么因素有关”的实验中，小明把一套实验装置按如图所示接在电路 中，装置中两个透明容器中密封着等量的空气。
(1) 通电一段时间后，U 形管中液面高度变化更明显的是 ( 选填“甲”或“乙” ) ；
(2) 若流过10W 的电阻丝的电流为0.2A ，则该电阻丝通电 10s 所产生的热量为 ；
(3) 通过以上实验， ( 选填“能”或“不能” ) 得出“电阻阻值越大，其产生的热量就越多”的结论，为什么？ 。
四、计算题：本大题共 5 小题，共 48 分。
14. 以下过程不发生物态变化，初温相同的两块金属甲、乙吸收了相同的热量，甲、乙两金属块的温度随吸收的热量变化的图像如图 1 所示。
(1) 根据以上信息能否判断甲和乙的比热容大小？ ( 选填“能”或“不能” ) ；如果能，请指出谁的比热容更大；如果不能，请说明原因： ；
(2) 若初温相同的甲、乙放出了相同的热量 Q，已知乙的温度随放出的热量变化的图像如图 2 所示。请在图 2 中大致画出甲的温度随放出的热量变化的图像。
15. 我国家庭电路中火线与零线之间的电压是 220V。如图中 a、b 是两条输电线。
(1) 图中 （选填“a”或“b” ）为零线；保险丝应该接在 （选填“a”或“b” ）线上；
(2) 请用笔画线表示导线在图中按照安全用电原则连接电路，要求 S1 和 S2 同时闭合时，灯泡才会发光。
16. 如图 1 所示的电路，R 为定值电阻，灯泡 L 的铭牌标着“1.5V0.75W ”。定值电阻 R 的U - I 图像如图 2 所示。当S1 和S2 都闭合时，电流表的示数为0.7A ；当S1 闭合， S2 断开时，灯泡 L 刚好能正常发光。求：
(1) R 的阻值；
(2) 灯泡 L 正常发光时的电流；
(3) S1 和S2 都闭合时，电源两端的电压大小；
(4) S1 闭合， S2 断开时，电源两端的电压大小。
17. 如图 1 为某品牌的智能马桶。该智能马桶能根据环境温度自动实现马桶盖的多挡位加热，以增强人体舒适度，其等效电路简化图如图 2 所示。S2 为智能开关，可根据实际将 a、b、c、d 四个接线柱中的两个接入电路； R1 、
R2 均为加热电阻， R1 = 1100Ω，R2 = 100Ω 。把该智能马桶接入 220V 的稳压家庭电路中。
(1) 该款智能马桶盖能实现 个挡位加热功能；
(2) 智能开关S2 选择 两个接线柱时，智能马桶盖以最小加热功率工作；
(3) 求该智能马桶盖以最大加热功率工作 10s 所消耗的电能。
18. 如图 1 所示的电路，已知电源电压恒定为 4V，小灯泡的额定电压为 2.5V。
(1) 请你在图 2 方框中画出与图 1 实物图对应的电路图；
(2) 闭合开关，移动滑动变阻器滑片，电压表的示数如图 3 所示，其示数为 V；此时，小灯泡 ( 选填“能”或“不能” ) 正常发光；
(3) 某次实验闭合开关后，发现电流表与电压表都有示数，但灯泡不亮。请写出小灯泡不亮的两种原 因： 、 。
