第三章指令系统.ppt

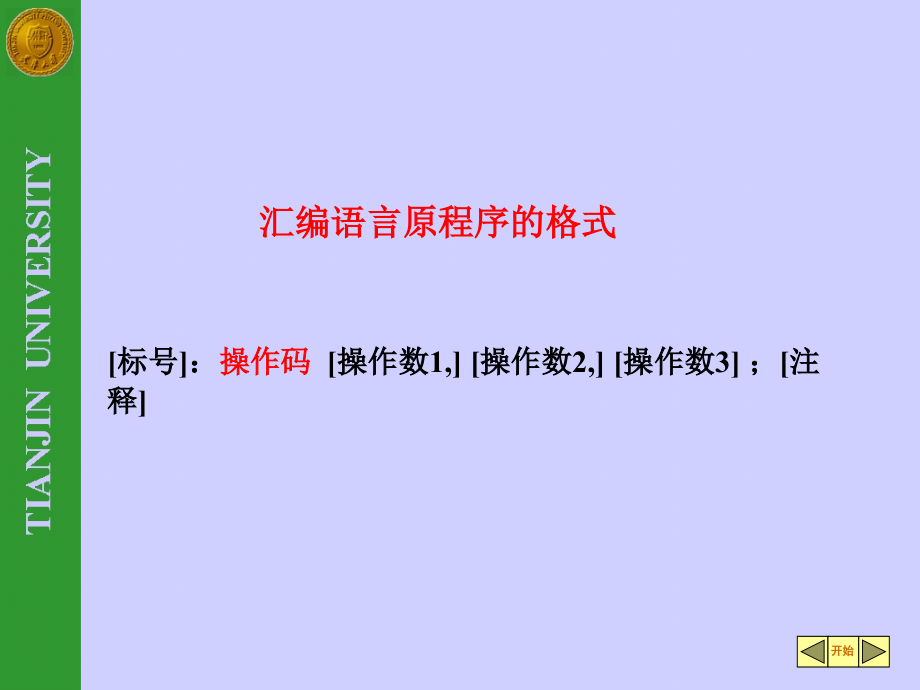

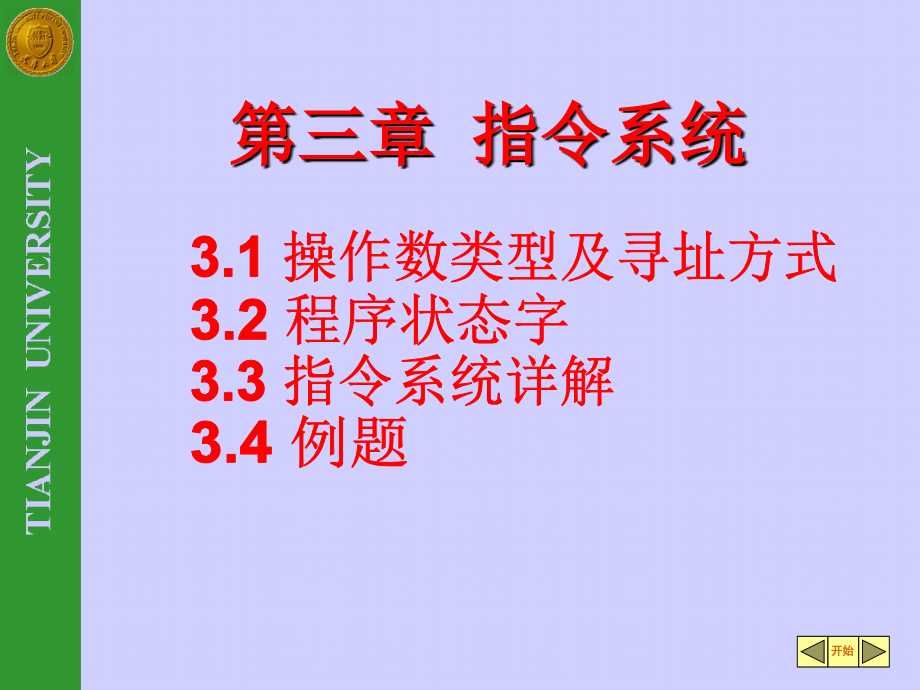

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三章,指令系统,3.1 操作数类型及寻址方式,3.3 指令系统详解,3.2 程序状态字,3.4 例题,开始,开始,汇编语言原程序的格式,标号：,操作码,操作数1,操作数2,操作数3；注释,3.1,操作数类型及寻址方式,一、操作数类型,对8098单片机而言，可以采用7种类型的操作数，它们是：,18位无符号数（字节型）,数据格式：D,7,D,0,取值范围：0255（十进制表示）。,216位无符号数（字型）,数据格式：D,15,D,0,取值范围：065535（十进制表示）。,开始,332位无符号数（双字型）,数据格式：D,31,D,0,取值范围：0（2,32,1）（十进制表示）。,4.8位带符号数（短整数）,数据格式：D,7,D,0,，D,7,是符号位。,取值范围：,128+127（十进制表示）。,6.32位带符号数（长整数）,数据格式：D,31,D,0,。,取值范围：,2,31,+（2,31,1）（十进制表示）。,5.16位带符号数（整数）,数据格式：D,15,D,0,，D15是符号位。,取值范围：,32768+32767（十进制表示）。,开始,7一位数（位型）,在数据中，位是最基本的单位。若想了解单片机内部数据存储器RAM中任何一位的状态，可以通过该位所在字节的地址及其位号而对其测试。,二、寻址方式,对于96系列单片机，可通过六种基本寻址方式来实现地址空间内操作数的访问：,寄存器直接寻址,;,间接寻址,;,自动增量间接寻址,;,立即寻址,;,短变址寻址,;,长变址寻址。,这六种寻址方式属单片机硬件所支持的基本寻址方式，与某些专用寄存器结合还可形成一些其他的寻址方式，如零寄存器寻址和堆栈指针寄存器寻址。,开始,3.自动增量间接寻址,作为地址指针的字变量在对操作数寻址后，自动增值调整，增值大小取决于操作数的类型,。,例1LDAX,BX+;将BX决定的地址空间的内,容传送到AX，且,BX BX,2。,例2LDBAH,BX+;将BX决定的地址空间的内,容传送到AH，且,BX BX,1。,开始,4.立即寻址,该寻址方式允许一个操作数直接从一个指令段里取得。一条指令只能包含一个立即数，其余操作数必须用寄存器直接寻址。,例1 ADDAX,#1230H;AXAX1230H,例2 ADDB AL,#30H;AL AL30H,开始,5.短变址寻址,指令中含有一地址段和一8位偏移量段。,地址段选定寄存器组合中某字寄存器，该寄存器内容即为16位基地址。,8位偏移量为有符号数，它与基地址之代数和可形成操作数有效地址。这样，有效地址的范围可以从基地址前128个字节到后127个字节。,开始,例,LDAX,26HBX;AXMEM_(BX26H),ADDBAL,BL,0FDHCX;AL BLMEM_(CX-3),6.长变址寻址,这种寻址方式类似于短变址寻址方式，不同之处在于指令的第二个字段是16位，与WORD字变量相加后，形成一个操作数的有效地址。这里不需要进行符号扩展。一条指令只能含有一个长变址寻址的参数，其余操作数必须用寄存器直接寻址。,开始,例,ADDAX,BX,TABLECX,;AXBXMEM_(CXTABLE),ADDBAL,BL,TABLECX,;AL BLMEM_(CXTABLE),7.零寄存器寻址,在8098单片机硬件结构里，寄存器文件里开始的二个字固定为零，称之为零寄存器。除了给运算和比较提供常数零之外，还能作为长变址寻址中的WORD字变量，派生出零寄存器寻址方式。这种零寄存器与寻址方式的结合，使存储器中的任何一个单元都能被直接地寻址到。,例1 LDAX,8098H0;将地址为8098H单元的内,容送到AX寄存器。,例2 LDBAH,26H0;将片内寄存器阵列中26H,字节单元内容送到AH中,例3POP2200H0 ;将栈顶的内容弹出,送入2200H单元和2201H,单元，且SP SP,2。,开始,8.堆栈指针寄存器寻址,堆栈指针寻址是将堆栈指针SP作为间接寻址寄存器，其中的内容作为操作数地址。这种寻址方式为访问堆栈中的数据提供了方便。例如：可用堆栈指针作为间接寻址的字变量去访问栈顶，或用于短变址方式中以访问堆栈中的数据。,例1 PUSHSP;将栈顶两字节再次压入堆栈。,例2 LDAX,8SP;将栈顶下第8个单元和第9单,元的内容送入AX中,开始,3.2 程序状态字寄存器PSW,程序状态字PSW保存了用户程序运行所需的状态信息。它的低8位称为中断屏蔽寄存器，高8位保存有7种状态信息，它们可以成为支配程序走向的依据，编制软件时十分有用。而这些状态是由单片机在执行程序的过程中自动形成的。,Z,N,V,VT,C,I,ST,中断屏蔽寄存器,3V 溢出标志位,当单片机的运算结果超出前述数据类型所定义的范围时，V=1；反之，V=0。,1Z 零标志位,当单片机的运算结果为0时，Z=1；反之，Z=0。,2N 负标志位,当单片机的操作结果为负值时，N=1；反之，N=0。,开始,4VT 溢出陷阱标志位,单片机执行某一条指令后，若V=1，则VT同时为1；随后执行另一条指令而使V=0时，VT保持为1。,5C 进位标志位,单片机进行算术运算，可能出现进位或借位。有进位时，C=1；反之，C=0。有借位时，C=0；反之，C=1。如果发生移位操作，移出去的位为1时，C=1，反之，C=0。,6ST 粘位标志位,如果单片机在向右移位的过程中使C=1，则ST同时为1；随后的操作出现C=0时，ST仍然为1。,7I 中断允许标志位,I=1表示允许中断发生，I=0则为禁止中断。这两种状态是依靠单片机分别执行开中断和关中断指令实现的。,开始,3.3 指令系统详解,8098单片机指令按功能可分成下列几类：,（l）数据传送指令；（2）算术运算指令；,（3）逻辑操作指令；（4）栈操作指令；,（5）无条件转移和调用指令；（6）条件转移指令；,（7）位为“0”或位为“1”转移指令；（8）循环控制指令；,（9）单寄存器指令；（10）移位指令；,（11）特殊控制指令；（12）规格化指令。,开始,指令系统的有关约定,不同性质指令的操作用不同的助记符表示，而关于字节、字、双字运算的区别采用以下标志：,B,字节运算（,8,位）；,L,双字运算（,32,位）。,助记符中最后一个英文字母不是,B,或,L,，,代表字运算。,8098,单片机的指令系统，允许使用,1,3,个操作数。用汇编语言书写时，可用符号名表示，或者是具体数字。操作数又可分为目的操作数,D,（,Destination,）,和源操作数,S,（,Source,）。,指令的常见形式：,无操作数指令：助记符,单操作数指令：助记符D（或S）,双操作数指令：助记符D，S,三操作数指令：助记符D，S,1,，S,2,开始,无符号数乘法与除法指令的操作码为两个字节，其它指令的操作码为一个字节。两个字节的操作码，其中第一个字节恒为,FEH,。,位型操作数的使用有如下限制：在指令系统中只能对,PSW,中的某些标志位，置“,1”,或清“,0”,。对于其他的位型操作数，只能测试，不能设置。测试时必须指明字节地址和该字节中的位号。,开始,操作数的通用表示法，如下表所示。,符号,含义及适用范围,breg,单字节操作数（8位无符号数或带符号数），存放于片内寄存器文件的一个字节寄存器中，只能采用寄存器直接寻址方式。若在指令中为源操作数，前面冠以s（Source）为目的操作数时，前面冠以D（Destination）。,（reg）表示该操作数的存储地址。,wreg,双字节操作数（16位无符号数或16位带符号数），存放于片内寄存器文件的一个字寄存器中，其余情况同上。,lreg,四字节操作数（32位无符号数或32位带符号数），存放于片内寄存器文件的一个双字寄存器中，其余情况同上。,baop,单字节操作数（8位无符号数或8位带符号数），可以采用任意一种寻址方式寻址。,waop,双字节操作数（16位无符号数或16位带符号数），可以采用任意一种寻址方式寻址。,开始,PSW,中,6,个标志位的状态表示方法如下：,标志位状态不受指令影响,标志位状态受指令影响，根据结果置“1”或置“0”,标志位可能被置“1”，否则维持不变，不允许置“0”,标志位可能被置“0”，否则维持不变，不允许置“1”,?,标志位处于不确定状态,0,或,1,指令执行后，标志位处于确定的0或1状态,开始,为便于编程和讲解例题，对寄存器文件中的,8,个存储单元分别作出了定义，它们的名称与地址如下：,它们可以构成8个字节型寄存器，或4个字型寄存器，还可以构成两个双字寄存器。,序号,寄存器,字节型,字型,双字型,1,名称,AL,AH,AX,AD,地址,20H,21H,20H,20H,2,名称,BL,BH,BX,地址,22H,23H,22H,3,名称,CL,CH,CX,CD,地址,24H,25H,24H,25H,4,名称,DL,DH,DX,地址,26H,27H,26 H,开始,不同的寻址方式下，各种操作数的表达格式如下：,指令系统中使用的其它符号如下：,寻址方式,表现形式,寄存器,直接寻址,立即,寻址,间接,寻址,自动增量,间接寻址,短变址,寻址,长变址,寻址,汇编语言,breg,#ll,wreg,wreg+,llwreg,hhllwreg,wreg,#hhll,机器代码,(breg),ll,(wreg),(wreg)+l,(wreg)ll,(wreg)llhh,(wreg),llhh,#ll或#hhll,8位或16位立即数，用于立即寻址；,不带#时，用于短变址或长变址寻址,bitno,在字节中的位号（07）,cadd,程序转移的入口地址,disp,入口地址相对于现指令地址的偏移量,开始,一、数据传送指令,这类指令用于片内寄存器之间的数据传送，立即数向寄存器的数据传送，寄存器和存储器之间的数据传送。这类指令均为两个操作数。,Z,N,C,V,VT,ST,数据传送指令对状态标志的影响,：,开始,1.LDwreg，waop;字传送,功能：把waop代表的字操作数送到寄存器文件的字寄存器wreg中。,例l立即数传送,LDAX，#1234H；AX1234H,例2寄存器传送,LDAX，BX；AXBX,例3间接寻址传送,LDBX，#1234H；BX1234H,LDAX，BX；把存储器单元1234H1235H,中的内容送入AX。,例4间接增量传送,LDBX，#1234H,LDAX，BX+；存储器单元1234H1235H中的,内容送入AX，且BX内容加2。,开始,例5短变址传送,LDBX，#1234H,LDAX，12HBX；存储器单元1246H1247H中,的内容送入AX。,例6长变址传送,LDBX，#1234H,LDAX，1234HBX；把存储器单元2468H2469H,中的内容送入AX。,2.LDBbreg，baop;字节传送,功能：把baop代表的字节操作数送到寄存器文件的字节寄存器中。,例1立即数传送,LDBAL，#12H；AL12H。,开始,例2寄存器传送,LDBAL，BL；BX的低位字节送入AX的低,位字节。,例3间接寻址传送,LDBX，#1234H,LDBAL，BX；1234H单元中的数送入AL,例4间接增量传送,LDBX，#1234H,LDBAL，BX+；1234H单元中的数送入AL,；BX寄存器增1,例5短变址传送,LDBX，#1234H,LDBAL，12HBX；1246H单元中的数送入AL,例6长变址传送,LDBX，#1234H,LDBAL，1234HBX；2468H单元中的数送入AL,开始,3.ST wreg，waop；字存储,功能：把wreg表示的字寄存器的内容送到由waop表示的字寄存器中或字存储单元中，waop不能是立即数。,例1,STAX，BX；AX的内容存BX,例2,STAX，BX+；AX的内容存放由BX内容指出,的存储单元，且BX内容加2。,4.STB breg，baop；字节存储,功能：把breg表示的字节寄存器的内容送到由baop表示的字节寄存器中或字节存储单元中，baop不能是立即数。,例1,LDAX，#1234H,STBAL，AX；将34H存放到1234H单元。,例2,LDAX，#1234H,STBAH，1234H0；将AH的内容（12H）存放到,1234H单元。,开始,5.LDBSE wreg，baop ；短整数变整数传送,功能：把baop代表的源字节操作数作符号扩展送入由wreg代表的目标寄存器中。,例1,LDBBL，#12H,LDBSEAX，BL；AX0012H,例2,LDBSEAX，#8AH；AX0FF8AH,开始,6.LDBZE wreg，baop；字节转换为字,功能,：将baop代表的源字节操作数作零扩展后送入目标字寄存器中。,例1寄存器传送,LDBBL，#12H,LDBZEAX，BL；AX0012H,例2间接寻址传送,LD BX,#1234H,LDBZEAX，BX；存储器1234H单元中的数扩展后送AX,开始,二、算术运算指令,算术运算指令包括,加法、减法、乘法、除法、比较指令,。这些指令都要影响程序状态字中的状态标志。,开始,指令包括以下类型：,16,位加、减、比较；,8,位加、减、比较；,8,位乘,8,位乘法；,16,位乘,16,位得,32,位积的乘法；,32,位除以,16,位的除法；,16,位除以,8,位的除法；,乘除运算又分带符号和不带符号运算。,1.ADD wreg，waop；双操作数字相加,功能：把wreg代表的字寄存器内容与waop代表的字操作数相加，结果在wreg中。,Z,N,C,V,VT,ST,对状态标志的影响：,设AX=,1357H,，BX=,2468H,，2468H=,11H,，2469H=,22H,例1,ADDAX，BX；该指令执行后，AX=37BFH，,BX内容不变,例2,ADDAX，#1357H；执行后，AX=26AEH。,例3,ADDAX，BX；执行后，AX=3568H，,BX内容不变。,开始,2.ADD Dwreg，Swreg，waop；三操作数字相加,功能：将Swreg代表的字寄存器内容加上waop代表的字操作数，结果存入Dwreg代表的字寄存器中。Swreg与waop内容不变。,Z,N,C,V,VT,ST,对状态标志的影响：,设AX=0123H，BX=1234H，CX=2468H，1234H=11H，1235H=22H,例1,ADDAX，BX，#1234H ；AX=2468H，BX不变。,例2,ADDAX，BX，CX；AX=369CH，BX和,CX不变。,例3,ADDAX，AX，BX；AX=2334H，BX不变。,开始,3.ADDBbreg，baop；双操作数字节相加,功能：把breg代表的字节寄存器内容与baop代表的字节操作数相加，结果在breg中。,Z,N,C,V,VT,ST,对状态标志的影响：,例1,ADDBAL，CL；CL和AL相加，结果送入AL,例2,ADDBAL，#12H ；12H与AL的内容相加，结果,送入AL。,例3,ADDBAL，BX；将BX所指向的单元的内容与,AL相加，结果存入AL。,开始,4.ADDB Dbreg,Sbreg,baop;三操作数字节相加,功能：将Sbreg代表的字节寄存器内容加上baop代表的字节操作数，结果存入Dbreg代表的字节寄存器中。Sbreg与baop内容不变。,Z,N,C,V,VT,ST,对状态标志的影响：,例1,ADDB AL,BL,CL;BX和CX的低字节相加，,结果送AX的低字节。,例2,ADDB AL,AL,#12H;ALAL,+,12H,例3,ADDB AL,AL,BX+;将BX决定的存储单元内容与AL相加，结果在AL中，,BX内容增1。,开始,5.ADDC wreg，waop;带进位的字相加,功能：把wreg代表的字寄存器内容与waop代表的字操作数及进位标志C相加，结果在wreg中。相加之和不为0时，零标志位Z清零；相加之和为0时，Z不变（即不能将Z置“1”）。,Z,N,C,V,VT,ST,对状态标志的影响：,例 ADDC BX，DX;将BX内容、DX内容及进位标,志值三者相加，结果送入BX中。,开始,6.ADDCB breg，baop;带进位的字节相加,功能：把breg代表的字节寄存器内容与baop代表的字节操作数及进位标志C相加，结果在breg中。相加之和不为0时，零标志位Z清零；相加之和为0时，Z不变（即不能将Z置“1”）。,Z,N,C,V,VT,ST,对状态标志的影响：,例：ADDCB AL，BL,ADDCB AL，#26H,ADDCB AL，BX,ADDCBAL，BX+,ADDCBAL，8098HBX,开始,7.SUB wreg，waop；双操作数字相减,功能：把wreg代表的字寄存器内容与waop代表的字操作数相减，结果放在wreg中。如果够减，状态标志C为1；如果不够减，C为0。,Z,N,C,V,VT,ST,对状态标志的影响：,例,：,LDAX，#1234H,LDBX，#6789H,SUBBX，AX；BX=6789H1234H=5555H,；C=1,开始,8.SUB Dwreg,Swreg,waop；三操作数字相减,功能：把Swreg代表的字寄存器内容与waop代表的字操作数相减，结果放在Dwreg中。如果够减，状态标志C为1；如果不够减，C为0。,Z,N,C,V,VT,ST,对状态标志的影响：,例：,LDAX，#1234H,LDBX，#6789H,SUBCX，BX，AX；CX=6789H1234H=5555H,；C=1,开始,9.SUBB breg，baop；双操作数字节相减,功能：把breg代表的字节寄存器内容与baop代表的字节操作数相减，结果放在breg中。如果够减，状态标志C为1；如果不够减，C为0。,Z,N,C,V,VT,ST,对状态标志的影响：,例,：,LD AX，#1234H,SUBB AH，AL；AH=12H34H=0DEH,；C=0,开始,10.SUBB Dbreg,Sbreg,baop；三操作数字节相减,功能：把Sbreg代表的字节寄存器内容与baop代表的字节操作数相减，结果放在Dbreg中。如果够减，状态标志C为1；如果不够减，C为0。,Z,N,C,V,VT,ST,对状态标志的影响：,例：SUBBAL，BL，CL,SUBBAL，BL，#05H,SUBBAL，BL，CX,SUBBAL，BL，5CX,SUBBAL，BL，1234HCX,开始,11.SUBC wreg，waop；带借位的字减法,功能：将wreg代表的字寄存器内容减去waop代表的字操作数，再减去状态标志C的反，结果放在wreg中。如果够减，状态标志C为1；如果不够减，C为0。,Z,N,C,V,VT,ST,对状态标志的影响：,例：,LDAX，#4488H,LDBX，#1122H,SUBAX，BX;AX=4488H,1122H=3366H,;C=1,SUBCBX，AX;BX=1122H,3366H=0DDBCH,;C=0,开始,12.SUBCB breg，baop；带借位的字节减法,功能：将breg代表的字节寄存器内容减去baop代表的字节操作数，再减去状态标志C的反，结果放在breg中。如果够减，状态标志C为1；如果不够减，C为0。,Z,N,C,V,VT,ST,对状态标志的影响：,例：,SUBBAH，AL,SUBCBAH，AL,开始,13.CMP wreg，waop；字比较,功能：把wreg代表的字寄存器内容与waop代表的字操作数相减，wreg和waop的内容不变，仅改变标志位。,wreg=waop时Z=1，N=0，C=1,wregwaop时Z=0，N=0，C=1,Z,N,C,V,VT,ST,对状态标志的影响：,例：设AX=1234H，BX=1235H，,CMP AX，BX；指令执行后，AX，BX不变，,Z=0，C=0，N=1，V=0。,CMP AX，#1234H；立即数比较,CMP AX，BX；间接寻址比较,CMP AX，BX+；间接增量比较,开始,14.CMPB breg，baop；字节比较,功能：把breg代表的字节寄存器内容与baop代表的字操作数相减，breg和baop的内容不变，仅改变标志位。,breg=baop时Z=1，N=0，C=1,bregbaop时Z=0，N=0，C=1,Z,N,C,V,VT,ST,对状态标志的影响：,例：CMPBAL，BL,CMPBAL，#5,CMPBAL，BX,CMPBAL，BX+,CMPBAL，5BX,CMPBAL，8031HBX,开始,15.MUL Lreg，waop；整数乘法（双操作数）,功能：Lreg代表的寄存器为一个32位寄存器，它的低16位为一个整数，将这个整数与waop代表的16位操作数进行带符号乘法运算，结果为32位，存入Lreg。,Z,N,C,V,VT,ST,?,对状态标志的影响：,例1,LD AX，#0101H,LDBX，#0202H,MULAX，BX;两数相乘，32位结果存入BX，,即BX=00020402H。,结果地址分配,：20H:02H;21H:04H;22H:02H;23H:00H,例2,MULAX，#8098H,MUL BX，AX,MUL BX，AX+,开始,16.MUL Lreg,wreg,waop;整数乘法（三操作数）,功能：把由wreg代表的寄存器字内容和由waop代表的字操作数进行带符号乘法运算，结果存入32位目的寄存器Lreg中。,Z,N,C,V,VT,ST,?,对状态标志的影响：,例,LDAX,#0102H,LDBX,#0203H,MULCX,AX,BX;两数相乘，32位的结果存入,CX，CX=00020706H。,指令执行结果:,寄存器地址：27H26H25H24H,寄存器内容：00H02H07H06H,开始,17.MULB wreg，baop;短整数乘法（双操作数）,功能：wreg为一字寄存器，将其低位字节内容与baop代表的字节操作数进行带符号乘法运算，16位结果存入目的寄存器wreg中。,Z,N,C,V,VT,ST,?,对状态标志的影响：,例,LDBAL，#12H,LDBBL，#34H,MULBAX，BL；两数相乘，结果存入AX，,；AX=03A8H。,开始,18.MULB wreg,breg,baop;短整数乘法（三操作数）,功能：把由breg代表的寄存器字节和baop代表的操作数字节进行带符号乘法，16位结果存入目的寄存器wreg中，breg、baop不变。,Z,N,C,V,VT,ST,?,对状态标志的影响：,例1,LDBAH，#12H,LDBBL，#34H,MULBAX，AH，BL;AX AH BL,例2,LDBAH，#2H,LDBX，#1234H,MULBAX，AH，02BX;AX AH1236H,开始,19.MULU Lreg，waop;无符号字乘法（双操作数）,功能：Lreg代表的是一个32位寄存器，它的低位字（16位）与waop代表的字操作数进行无符号乘法，32位结果存入Lreg中。,Z,N,C,V,VT,ST,?,对状态标志的影响：,本指令与,MULLreg，waop,指令类似，其区别仅在于本指令为无符号数运算。,开始,20.MULU Lreg,wreg,waop;无符号字乘法(三操作数),功能：把wreg代表的字寄存器内容与waop代表的字操作数进行无符号乘法，32位结果存入目的寄存器Lreg中。,Z,N,C,V,VT,ST,?,对状态标志的影响：,该指令与MUL指令类似，其区别仅在于该指令为无符号数运算。,开始,21.MULUB wreg，baop,;无符号字节乘法(双操作数),功能：wreg为一字寄存器，将其低字节内容与baop代表的字节操作数进行无符号乘法，16位结果存入wreg中。,Z,N,C,V,VT,ST,?,对状态标志的影响：,22.MULUB wreg,breg,baop,;无符号字节乘法(三操作数),功能：把breg代表的寄存器字节与baop代表的操作数字节进行无符号乘法，16位积送入wreg中。,Z,N,C,V,VT,ST,?,对状态标志的影响：,开始,23.DIV Lreg，waop；整数除法（带符号）,功能：把由Lreg代表的寄存器内容（长整数）带符号除以由waop代表的整数，商存入Lreg的低位字中，余数存入Lreg的高位字中。,当商大于一个字时，V=1，VT=1。,Z,N,C,V,VT,ST,?,对状态标志的影响：,例LDCX，#2468H；CX2468H,LDAX，#1234H；AX1234H,LDBX，#0001H；BX0001H,DIVAX，CX,指令执行后，商为0007H，在AX中；余数为135CH，在BX中。,开始,24.DIVB wreg，baop；短整数除法（带符号）,功能：把由wreg代表的寄存器内容（整数）带符号除以由baop代表的短整型数，商存入wreg的低字节，余数存入wreg的高字节。,当商大于一个短整数时，V=1，VT=1。,Z,N,C,V,VT,ST,?,对状态标志的影响：,例LDAX，#1234H,LDBBL，#12H,DIVBAX，BL,该指令执行后，商存入AL，余数存入AH。,开始,25.DIVU Lreg，waop；字除法（无符号）,功能：无符号除法运算。把由Lreg代表的无符号寄存器操作数（32位）除以由waop代表的字操作数，商存入Lreg的低字，余数存入Lreg的高字。,Z,N,C,V,VT,ST,对状态标志的影响：,26.DIVUB wreg，baop；字节除法（不带符号）,功能：无符号除法运算。把由wreg代表的无符号寄存器操作数（16位）除以由baop代表的字节操作数，商存入wreg的低字节，余数存入wreg的高字节。,Z,N,C,V,VT,ST,对状态标志的影响：,开始,三、逻辑操作指令,这类指令有“与”、“或”、“异或”三类，每类又分为字操作和字节操作。每种操作都使标志位中的C及V置0，并根据操作结果改变Z和N标志。,1.ANDwreg，waop；字逻辑与（双操作数）,功能：把由wreg代表的寄存器字和由waop代表的字操作数进行按位“与”操作，结果放在wreg中。,Z,N,C,V,VT,ST,0,0,对状态标志的影响：,例ANDAX，BX,ANDAX，#1234H,ANDAX，BX+,ANDAX，1234HBX,开始,2.ANDDwreg,Swreg,waop;字逻辑与（三操作数）,功能：把由Swreg代表的寄存器字和由waop代表的字操作数按位相与，结果放在Dwreg。,Z,N,C,V,VT,ST,0,0,对状态标志的影响：,例AND AX，BX，CX；AXBXCX,ANDAX，AX，#1234H；AXAX1234H,ANDAX，BX，CX,ANDAX，BX，CX+,ANDAX，BX，12CX,开始,3.ANDBbreg，baop;字节逻辑与（双操作数）,功能：把由breg代表的寄存器字节和baop代表的操作数字节进行按位相与，结果放在breg中。,Z,N,C,V,VT,ST,0,0,对状态标志的影响：,例ANDBAL，BL；ALALBL,ANDBAL，#12H ；ALAL12H,ANDBAL，BX,ANDBAL，BX+,ANDBAL，12BX,ANDBAL，1234BX,开始,4.ANDBDbreg,Sbreg,baop;字节逻辑与(三操作数),功能：把由Sbreg代表的寄存器字节和由baop代表的字节操作数按位相与，结果放在Dbreg。,Z,N,C,V,VT,ST,0,0,对状态标志的影响：,例ANDB AL，BL，#12H,ANDBAL，BL，CX,ANDBAL，BL，CX+,ANDBAL，BL，12CX+,ANDBAL，BL，1234CX+,开始,5.ORwreg，waop;字逻辑或,功能：把wreg代表的字寄存器内容和由waop代表的字操作数进行按位“或”操作，结果放在wreg中，或操作没有三个操作数的情况。,Z,N,C,V,VT,ST,0,0,对状态标志的影响：,例LD AX，#1234H,LD BX，#5678H,OR AX，BX;AX与BX逻辑或,指令执行后，AX=567CH,开始,6.ORBbreg，baop;字节逻辑或,功能：把breg代表的字节寄存器内容和由baop代表的字节操作数进行按位“或”操作，结果放在breg中。,Z,N,C,V,VT,ST,0,0,对状态标志的影响：,例ORB AL，BL,ORB AL，#05H,ORB AL，BX,开始,7.XORwreg，waop;字逻辑异或,功能：把由wreg代表的字寄存器内容，与waop代表的字操作数进行按位“异或”。两操数相应位不同时，该位为1；相应位的相同时，该位为0，异或操作没有三操作数的情况。,Z,N,C,V,VT,ST,0,0,对状态标志的影响：,例设（2468H）=52H，（2469H）=15H，,LD AX，#4234H,LDBX，#2468H,XORAX，BX+,指令执行后，AX=5766H，BX=246AH,开始,8.XORBbreg，baop;字节逻辑异或,功能：把由breg代表的寄存器宇节内容，与baop代表的字节操作数进行按位“异或”。两操数相应位不同时，该位为1；相应位的相同时，该位为0。,Z,N,C,V,VT,ST,0,0,对状态标志的影响：,例XORBAL，BL,XORBAL，BX,XORBAL，CX+,XORBAL，1234CX,开始,四、栈操作指令,片内寄存器队列的,18H,和,19H,中放堆栈指针,SP,。,1.PUSH waop;字进栈,功能,：把waop代表的字操作数压入堆栈，SPSP2。,Z,N,C,V,VT,ST,对状态标志的影响：,开始,堆栈是向下生成的，当把一个字压入栈时，,SP,2,；,从栈中弹出一个字时，,SP,2,。,2.PUSHF;PSW标志进栈,功能,：将程序状态字PSW压入栈中，然后把PSW清零。SPSP2。,Z,N,C,V,VT,ST,0,0,0,0,0,0,对状态标志的影响,：,3.POP waop;字出栈,功能,：把栈顶的字弹出到waop指定的单元中，SPSP+2。,Z,N,C,V,VT,ST,对状态标志的影响,：,开始,4.POPF;PSW标志出栈,功能,：栈顶的字弹出到程序状态字PSW中，即恢复原压入栈中的PSW值，SPSP2。,Z,N,C,V,VT,ST,对状态标志的影响,：,开始,五、无条件转移和调用指令,无条件转移指令包括：,长转移,、,短转移,、,间接转移,开始,调用指令分：,长调用,和,短调用,。,1.LJMP cadd;长跳转,功能,：把指令结束后的下一地址值与指定的偏移量相加，送到PC中，实现转移。,例,PC值 指令目标码,20F4 LJMP INITE7,1201,20F7 ,2209INIT：LD 20H,#0C000HA100C020,从20F7H到2209H，偏移量为,0112,H，因此，指令的目标码为E71201。,开始,2.SJMP cadd;短跳转,功能,：,把本指令结束后的下一个地址与指定的偏 移量相加，送到PC中，形成跳转。,例,PC值 指令目标码,21FC SJMP INIT200B,21FE ,2209INIT：LD 20H,#0C000HA100C020,上述指令中偏移量为：2209H21FEH=000BH。因此目标码为,200BH,。,开始,3.BRwreg;间接转移,功能,：把由wreg代表的字寄存器内容作为转移的目的地址。,例,设AX=2020H，,BRAX;指令执行后，PC=2020H。,4.Lcallcadd;长调用,功能,：,把PC值（返回地址）压入栈中，并将本指令结束后的下一地址与偏移量相加，其结果作为调用地址送入PC。,开始,6.RET;从子程序返回,功能,：将栈顶的内容（即返回地址）弹出到PC，且堆栈指针SP+2,7.TRAP ;软件陷井指令,功能,：执行此指令造成一次中断调用，相应的中断向量为2010H。指令操作不受PSW中的中断允许标志的影响。此指令供Intel开发工具用。,开始,5.Scallcadd;短调用,功能,：把PC值（返回地址）压入栈中，并将本指令结束后的下一地址与指令中给出的11位（包括1个符号位）偏移量相加，其结果作为调用地址，送入PC。,六、条件转移指令,此类指令是根据条件,满足或不满足,来决定是否转移。,根据某一个标志是,0,或是,1,转移；,两个标志位“相与”条件转移；,两个标志位“相或”条件转移；,某个字节寄存器的任一位为,1,或,0,转移；,循环控制转移。,Z,N,C,V,VT,ST,条件转移指令对状态标志的影响：,开始,1.JCcadd;进位标志C为1则转移,功能：若进位标志C=1，则转移到cadd处；若C=0，则顺序执行下一条指令。,3.JEcadd;Z标志为1（相等）则转移,功能：如果标志Z=1，转移到cadd；若Z=0，顺序执行下一条指令。,2.JNCcadd;进位标志C为0则转移,功能：若C=0，则转移到cadd处；若C=1，则顺序执行下一条指令。,4.JNEcadd;Z标志为0（不相等）则转移,功能：如果标志Z=0，转移到cadd；若Z=1，顺序执行下一条指令。,开始,5.JGEcadd;大于或等于（带符号数）时转移,功能：如果标志N=0，则转移到cadd；若N=1，顺序执行下一条指令。,6.JLTcadd;小于（带符号数）时转移,功能：如果标志N=1，转移到cadd；若N=0，顺序执行下一条指令。,8.JNVcadd;溢出标志不为1时转移,功能：如果标志V=0，转移到cadd；若V=1，顺序执行下一条指令。,开始,7.JVcadd;溢出标志为1时,功能：如果标志V=1，转移到cadd；若V=0，顺序执行下一条指令。,10.JNVTcadd;溢出陷井标志不为1时转移,功能：如果标志VT=0，转移到cadd；若VT=1，顺序执行下一条指令。,11.JSTcadd;粘着位标志为1时跳转,功能：如果标志ST=1，转移到cadd；若ST=0，顺序执行下一条指令。,9.JVTcadd;溢出陷井标志为1则转移,功能：如果标志VT=1，转移到cadd；若VT=0，顺序执行下一条指令。,开始,12.JNSTcadd;粘着位不为1时转移,功能：如果标志ST=0，转移到cadd；若ST=1，顺序执行下一条指令。,13.JGTcadd;带符号数大于零时转移,功能：如果标志N=0且Z=0，则转移到cadd；否则顺序执行下一条指令。,15.JHcadd;无符号数大于零有进位时转移,功能：如果标志C=1且Z=0，则跳转到cadd；否则顺序执行下一条指令。,14.JLEcadd;带符号数小于或等于零时转移,功能：如果标志N=1或Z=1则转移到cadd，否则顺序执行下一条指令。,16.JNHcadd;无符号数不高于零时转移,功能：如果标志C=0或Z=1则转移到cadd；即无符号数无进位或结果为零时转移。,开始,17.JBCbreg,bitno,cadd;指定位为0时转移,功能：测试由breg的第bitno位，若该位为0，则转移到cadd；若不为0，顺序执行下一条指令。,例,JBCAL,7,AS2,若AL的第7位为0，则转移到标号AS2；否则顺序执行。,18.JBSbreg,bitno,cadd;指定位为1时转移,功能：测试由breg的第bitno位，若该位为1，则转移到cadd；若不为1，顺序执行下一条指令。,开始,19.DJNZbreg,cadd;减1非零跳转,功能：把breg的内容减1，若结果为0，则顺序执行下一条指令；若结果不为0，则跳转到cadd。,注意,：,对某些特殊功能寄存器的位测试以后，要破坏寄存器的内容，使用时要注意。对于非特殊功能寄存器，测试后寄存器内容不变。,开始,七、单寄存器指令,单寄存器指令包括以下指令：,寄存器增1,，,寄存器减1,，,操作数取反,，,寄存器清0,，,整数取反,以及,整数带符号扩展,等。这些指令根据操作结果影响PSW中的状态标志。,1.INCwreg；字增1,功能：把
