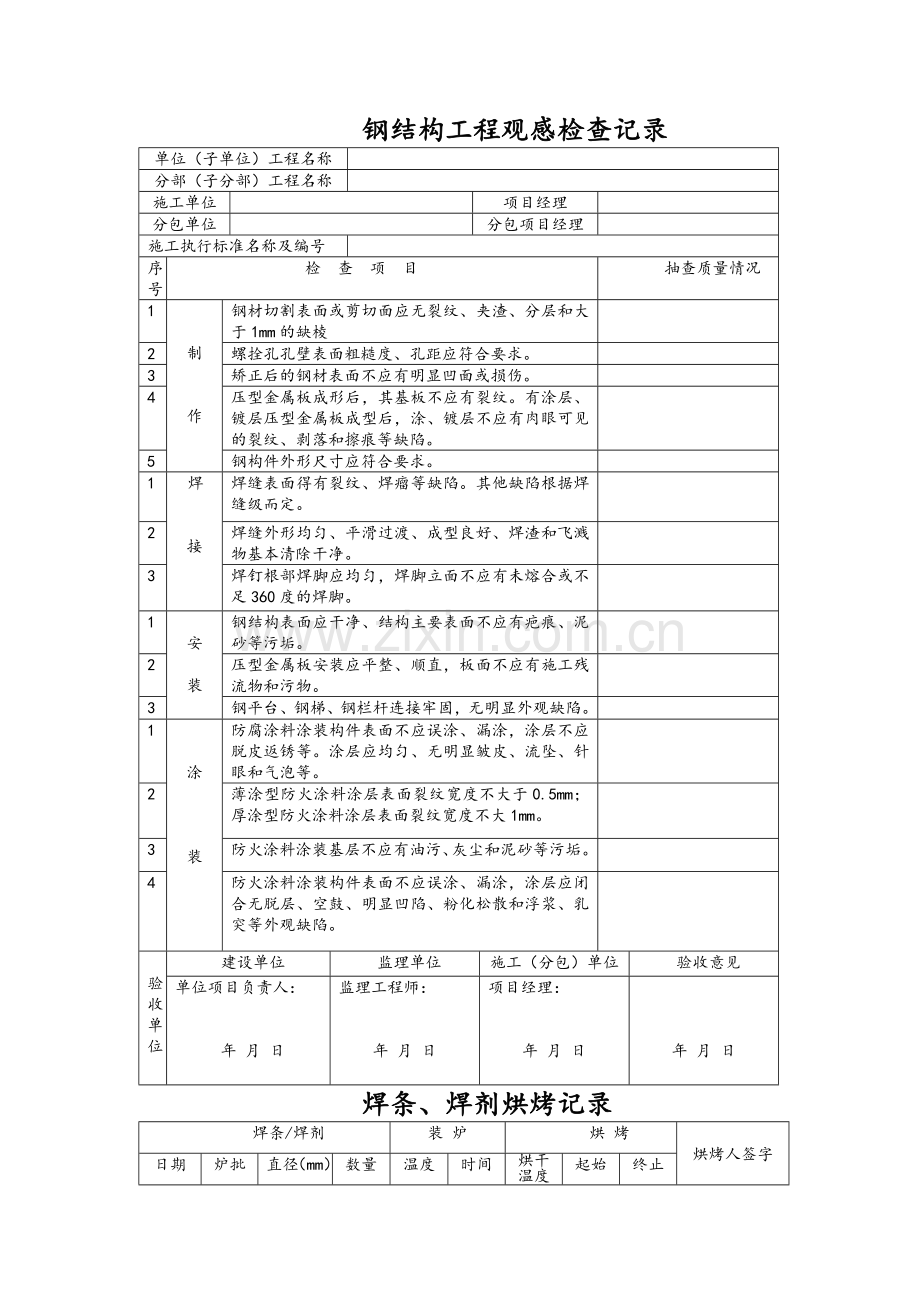

钢结构工程观感检查记录
单位（子单位）工程名称

分部（子分部）工程名称

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

序号
检 查 项 目
抽查质量情况
1

制

作

钢材切割表面或剪切面应无裂纹、夹渣、分层和大于1mm的缺棱

2
螺拴孔孔壁表面粗糙度、孔距应符合要求。

3
矫正后的钢材表面不应有明显凹面或损伤。

4
压型金属板成形后，其基板不应有裂纹。有涂层、镀层压型金属板成型后，涂、镀层不应有肉眼可见的裂纹、剥落和擦痕等缺陷。

5
钢构件外形尺寸应符合要求。

1
焊接 焊

接
焊缝表面得有裂纹、焊瘤等缺陷。其他缺陷根据焊缝级而定。

2
焊缝外形均匀、平滑过渡、成型良好、焊渣和飞溅物基本清除干净。

3
焊钉根部焊脚应均匀，焊脚立面不应有未熔合或不足360度的焊脚。

1

安

装

钢结构表面应干净、结构主要表面不应有疤痕、泥砂等污垢。

2
压型金属板安装应平整、顺直，板面不应有施工残流物和污物。

3
钢平台、钢梯、钢栏杆连接牢固，无明显外观缺陷。

1

涂

装
防腐涂料涂装构件表面不应误涂、漏涂，涂层不应脱皮返锈等。涂层应均匀、无明显皱皮、流坠、针眼和气泡等。

2
薄涂型防火涂料涂层表面裂纹宽度不大于0.5mm；厚涂型防火涂料涂层表面裂纹宽度不大1mm。

3
防火涂料涂装基层不应有油污、灰尘和泥砂等污垢。

4
防火涂料涂装构件表面不应误涂、漏涂，涂层应闭合无脱层、空鼓、明显凹陷、粉化松散和浮浆、乳突等外观缺陷。

验
收
单
位
建设单位
监理单位
施工（分包）单位
验收意见
单位项目负责人：

年 月 日
监理工程师：

年 月 日
项目经理：

年 月 日

年 月 日
焊条、焊剂烘烤记录
焊条/焊剂
装 炉
烘 烤

烘烤人签字
日期
炉批号
直径（mm）
数量(kg)
温度(℃)
时间(h)
烘干温度℃
起始时间
终止时间

上岗焊工登记表
建设单位

工程名称

施工单位

项目经理

分包单位

分包项目经理

施焊钢种

焊接方法

考试标准

焊接位置

序号
姓名
性别
代号
合格证号
考试合格项目
有效期

备

注

施工单位检查评定结果：

专业质量检验： 年 月 日
监理、建设单位验收结论：

监理工程师：
建设单位项目专业负责人： 年 月 日

焊缝表面质量检查表
建设单位

工程名称

施工单位

项目经理

分包单位

分包项目经理

执行标准

施工图号

材质规格

序号
焊接日期
焊缝编号
焊缝长度
焊工代号
裂
纹

气
孔

夹
渣
熔飞
合溅
性
凹坑(mm)
咬边（mm）
焊缝高宽（mm）

长度
深
度
深
度
连续长度
两侧
总长度
焊缝
高度
焊缝
宽度
焊缝
高低差

项目技术负责

施工员

施工单位检查评定结果：

专业质量检验： 年 月 日
监理、建设单位验收结论：

监理工程师：
建设单位项目专业负责人： 年 月 日
平台梯子制作检查记录
建设单位

工程名称

施工单位

项目经理

分包单位

分包项目经理

执行标准

施工图号

材质规格

序号
检查项目
允差值(mm)
实测值(mm)
附图及说明
1
立柱
弯曲度

2
平台
长度、宽度、高度

对角线之差（mm）

表面平面度

3
梯子
长度、宽度(mm)

踏步间距(mm)

踏步板平面度

4
焊缝(mm)
高度

宽度

咬边
深度

连续长度

5
涂装

项目技术负责

施工员

施工单位检查评定结果：

专业质量检验： 年 月 日
监理、建设单位验收结论：

监理工程师：
建设单位项目专业负责人： 年 月 日

支架平台梯子安装检查记录
建设单位

工程名称

施工单位

项目经理

分包单位

分包项目经理

执行标准

施工图号

材质规格

序号
检查项目
允差值
实测值(mm)
附图及说明
1

支架
立柱中心位置(mm)
纵向

横向

立柱垂直度

横梁上表面高度(mm)

横梁侧向弯曲

2

平台
标高(mm)

支柱垂直度

横梁水平度

3
梯子
梯子中心线位移(mm)

直梯垂直度

4
栏杆

5
涂装

项目技术负责

施工员

工单位检查评定结果：

专业质量检验： 年 月 日
监理、建设单位验收结论：

监理工程师：
建设单位项目专业负责人： 年 月 日

施 工 记 录
建设单位

工程名称

施工单位

项目经理

分包单位

分包项目经理

执行标准

施工图号

项目名称

项目内容

项目技术负责

施工员

施工单位检查评定结果：

专业质量检验： 年 月 日
监理、建设单位验收结论：

监理工程师：
建设单位项目专业负责人： 年 月 日

高强螺栓连接检查记录
建设单位

工程名称

施工单位

项目经理

分包单位

分包项目经理

执行标准

施工图号

编 号
螺栓规格
直径×
长度（mm）
螺栓孔径（mm）
扩孔数量（个）
摩擦面处理方法
摩擦系数
抽检值
终拧扭矩值（N.M）

附图及说明

项目技术负责

施工员

施工单位检查评定结果：

专业质量检验： 年 月 日
监理、建设单位验收结论：

监理工程师：
建设单位项目专业负责人： 年 月 日

焊接过程检查记录表
建设单位

工程名称

施工单位

项目经理

分包单位

分包项目经理

执行标准

施工图号

焊工姓名

焊工代号

施 工 现 场 焊 接 环 境 监 测 记 录
监测项目
监 测 时 间
天气

风速℃

环境温度℃

相对湿度℃

焊 接 数 据 记 录
检查项目
焊 缝 编 号
焊接部位

焊接位置

焊条牌号

焊条直径mm

焊接电流A

焊接电压V

焊接速度cm/min

预热温度℃

后热温度℃

其他

备注
项目技术负责

施工员

施工单位检查评定结果：

专业质量检验： 年 月 日
监理、建设单位验收结论：

监理工程师：
建设单位项目专业负责人： 年 月 日
钢结构安装记录
建设单位

工程名称

施工单位

项目经理

分包单位

分包项目经理

执行标准

施工图号

检 测 项 目
允差值
（mm）
各检查点偏差

柱

子
柱基标高

柱轴线垂直度

轴线对行列之轴线偏差

相邻柱间牛腿顶面高

弯曲度

桁架或屋架
中心线与支撑面轴线垂直度

侧面弯曲

檩条间距

吊车梁或轨道
轨道中心与吊车梁顶面标高

两柱间吊车梁轴线偏差

跨间任一截面跨距

竖向垂直度

简图：

项目技术负责

施工员

施工单位检查评定结果：

专业质量检验： 年 月 日
监理、建设单位验收结论：

监理工程师：
建设单位项目专业负责人： 年 月 日
钢结构构件制作检查记录
建设单位

工程名称

施工单位

项目经理

分包单位

分包项目经理

执行标准

施工图号

构件名称

构件图号

材质规格

数量

工序
序号
主要检查项目
依据标准
允许公差（mm）
自检
复检
下料矫正弯曲边缘加工
1
切割线与号料尺寸的偏差值（或边长与对角线检查）

2
钢板、扁钢局部挠曲矢高

3
角钢肢的不垂直度

4
角钢、槽钢、工字钢的挠曲矢高

5
弯曲构件弧度检查

6
坡口角度与钝边尺寸检查

组装焊接探伤
7
组装焊接规定评定焊缝级别（三级标准）提供焊接工艺评定编号

8
磨光顶紧接触面积及摩擦系数检查

9
焊缝无损检查见探伤报告并按规定评级（二级标准）

其
他
项
目

说明
1. 凡批量构件检查结果，可在表中填写批号件中的最大公差。
2. 检查结果中不能填写公差值时，可按检查内容填写“合格”或“不合格”
项目技术负责

施工员

施工单位检查评定结果：

专业质量检验： 年 月 日
监理、建设单位验收结论：

监理工程师：
建设单位项目专业负责人： 年 月 日
钢结构施工检查记录
1. 钢结构工程观感检查记录
2. 焊条、焊剂烘烤记录
3. 上岗焊工登记
4. 焊缝表面质量检查表
5. 支架平台梯子安装检查记录
6. 施 工 记 录
7. 高强螺栓连接检查记录
8. 焊接过程检查记录表
9. 钢结构安装记录
10. 钢结构构件制作检查记录

阀 门 试 验 记 录
建设单位

工程名称

分包单位

施工单位

项目经理

分包项目经理

执行标准

施工图号

序号
名称
型号规格
填料
公称压力
（Mpa）
强度试验
严密性试验
试验结果
介质
压力（Mpa）
时间（min）
介质
压力（Mpa）
时间（min）

备注：

项目技术负责

施工员

施工单位检查评定结果：

专业质量检验： 年 月 日
监理、建设单位验收结论：

监理工程师：
建设单位项目专业负责人： 年 月 日
