《投影与视图》课件1.ppt

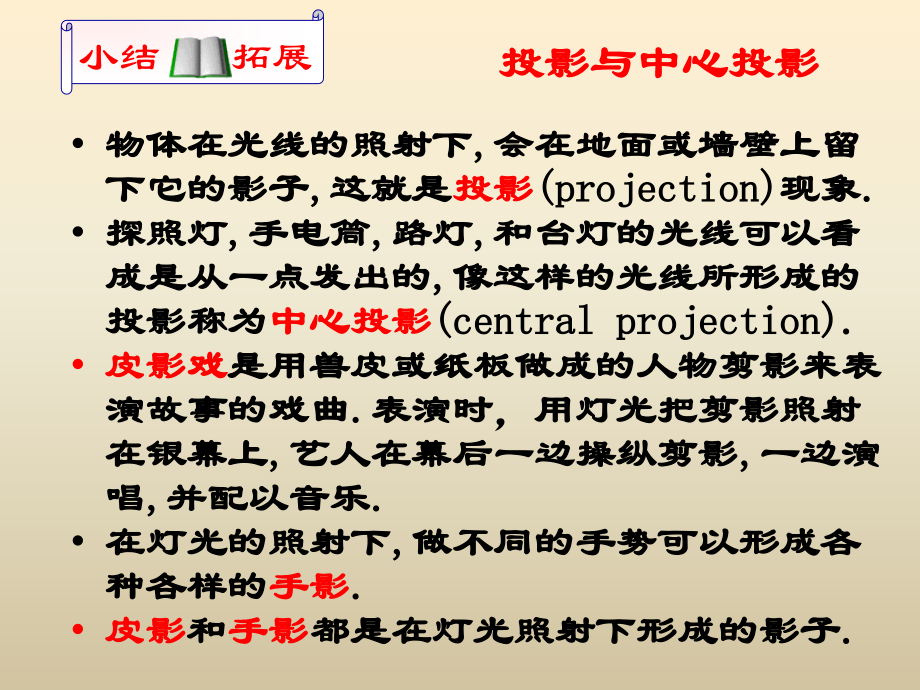

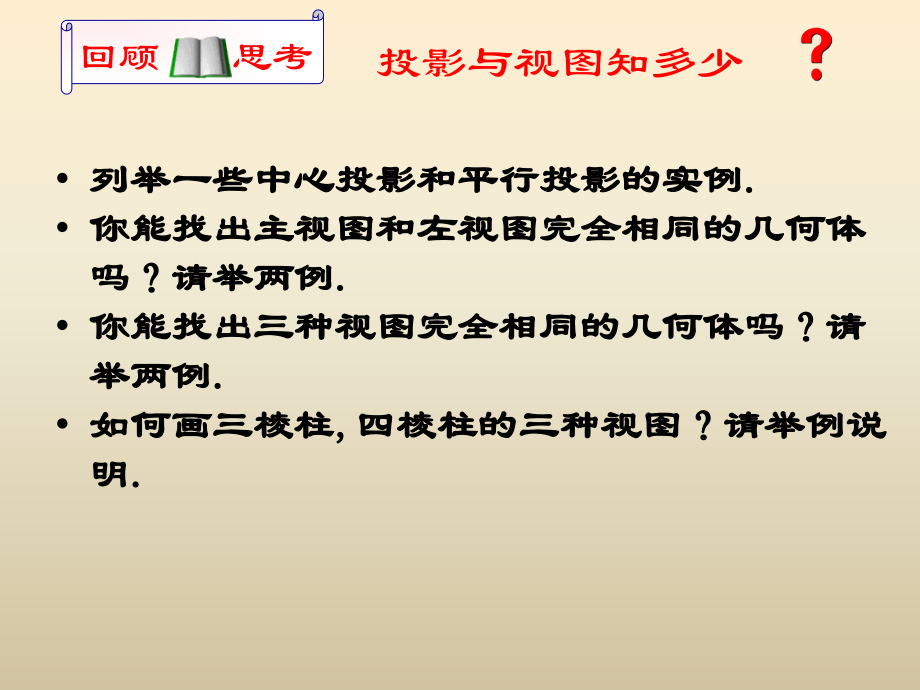

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,投影与视图知多少,列举一些中心投影和平行投影的实例,.,你能找出主视图和左视图完全相同的几何体吗？请举两例,.,你能找出三种视图完全相同的几何体吗？请举两例,.,如何画三棱柱,四棱柱的三种视图？请举例说明,.,回顾 思考,投影与中心投影,物体在光线的照射下,会在地面或墙壁上留下它的影子,这就是,投影,(projection),现象,.,探照灯,手电筒,路灯,和台灯的光线可以看成是从一点发出的,像这样的光线所形成的投影称为,中心投影,(central projection).,皮影戏,是用兽皮或纸板做成的人物剪影来表演故事的戏曲,.,表演时，用灯光把剪影照射在银幕上,艺人在幕后一边操纵剪影,一边演唱,并配以音乐,.,在灯光的照射下,做不同的手势可以形成各种各样的,手影,.,皮影,和,手影,都是在灯光照射下形成的影子,.,小结 拓展,平行投影,太阳光线可以看成平行光线,像这样的光线所形成的投影称为,平行投影,(parallel projection),在同一时刻,物体高度与影子长度成比例,.,物体的,三视图,实际上就是该物体在某一平行光线,(,垂直于投影面的平行光线,),下的,平行投影,.,小结 拓展,三视图,三视图,主视图,从正面看到的图,左视图,从左面看到的图,俯视图,从上面看到的图,画物体的三视图时,要符合如下,原则,:,位置：,主视图,左视图,俯视图,大小：长对正,高平齐,宽相等,.,虚实,:,在画图时,看得见,部分的轮廓线通常画成,实线,看不见,部分的轮廓线通常画成,虚线,.,复习题,1.(1),确定图,(1),中路灯灯泡的位置,并画出此时小赵在路灯下的影子,;,(2),画出图,(2),中旗杆在阳光下的影子,.,做一做,1,灯泡,小赵的影子,旗杆的影子,复习题,2.,如图,(1),小明站在残墙前,小亮在残墙后面活动,双不被小明看见,.,请在图,(1),的俯视图,(2),中画出小亮的活动区域,.,10.,分组活动,:,设计并实施一个应用影子或盲区的活动,撰写一份活动报告,阐明活动的目的,要求,过程,结论及相关思考,.,盲区,盲区,做一做,2,复习题,3.,画出下列几何体的三种视图,:,4.,画出下列几何体的三种视图,:,我思我进步,3,思考与拓展,1.,画出下列几何体的三种视图：,议一议,1,空心四棱柱,正三棱柱,六棱柱,正三棱锥,“,挑战,”自我,2.,补全下列几何体的三视图：,议一议,2,A,B,C,D,E,F,M,N,“,挑战,”自我,3.,确定图中光源的类型,位置和第三物体的影子,.,议一议,3,挑战“,自我,”,4.,如图所示，电视台的摄像机,1,、,2,、,3,、,4,在不同位置拍摄了四幅画面，则,A,图象是,_,号,摄像机所拍，,B,图象是,_,号,摄像机所拍，,C,图象是,_,号,摄像机所拍，,D,图象是,_,号,摄像机所拍,.,试一试,4,挑战“,自我,”,5.,与一盏路灯相对,有一玻璃幕墙,幕墙前面的地面上有一盆花和一棵树,.,晚上,幕墙反射路灯灯光形成了那盆花的影子,(,如图所示,),树影是路灯灯光形成的。你能确定此时路灯光源的位置吗？,试一试,5,P,挑战“,自我,”,6.,如图所示：一只猫蹲在墙前,老鼠躲在墙后,.,请你画出老鼠活命的活动区域,试一试,6,猫,墙,墙,挑战“,自我,”,7.,如图，某同学想测量旗杆的高度，他在某一时刻测得,1,米长的竹竿竖直放置时影长,1.5,米，在同时刻测量旗杆的影长时，因旗杆靠近一楼房，影子不全落在地面上，有一部分落在墙上，他测得落在地面上影长为,21,米，留在墙上的应高为,2,米，求旗杆的高度,.,试一试,7,21,2,E,挑战,“,自我,”,8.,某地夏季中午，当太阳移到屋顶上方偏南时，光线与地面成,60,度角，房屋向南的窗户,AB,高,1.6,米，现要在窗子外面的上方安装一个水平遮阳篷,AC(,如图所示,).,(1),当遮阳篷,AC,的宽度在什么范围时，太阳光线直接射入室内？,(2),当遮阳篷,AC,的宽度在什么范围时，太阳光线不能直接射入室内？,小结 拓展,A,B,C,30,知识的升华,独立,作业,9.,如果用,表示,1,个立方体,用,表示两个立方体叠加,用表示三个立方体叠加,那么下面右图由,7,个立方体叠成的几何体,从正前方观察,可画出的平面图形是,【】,结束寄语,三视图,平行投影,中心投影,盲区都是培养空间想象力的一个重要途径,.,在挑战自我的平台,(,物体的三视图,平行投影,中心投影,),充分展现自我才华,.,下课了,!,再 见,
