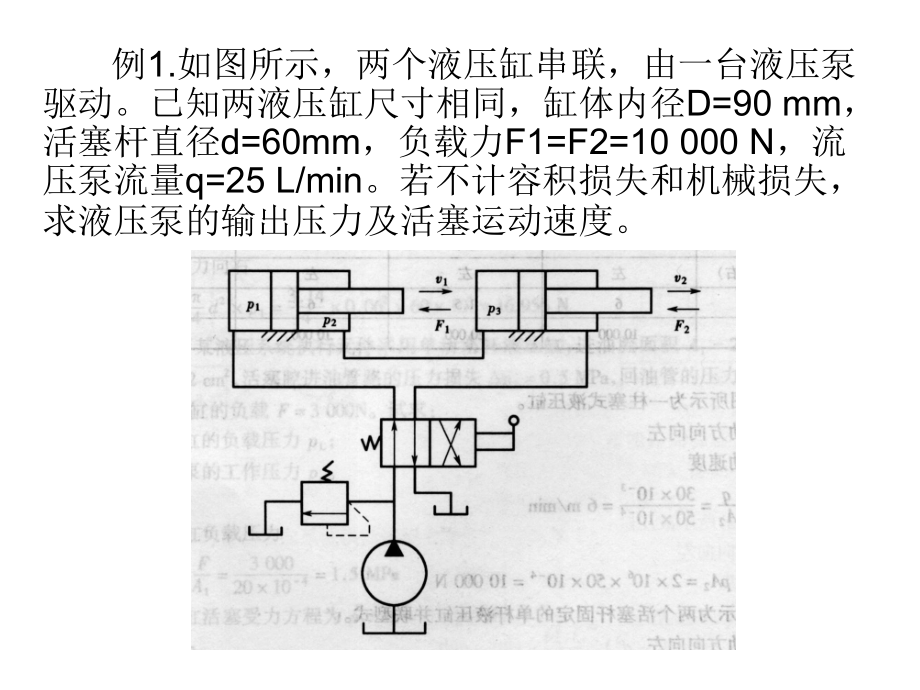

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,液压和气压传动习题课,例,1.,如图所示，两个液压缸串联，由一台液压泵驱动。已知两液压缸尺寸相同，缸体内径,D=90 mm,，活塞杆直径,d=60mm,，负载力,F1=F2=10 000 N,，流压泵流量,q=25 L/min,。若不计容积损失和机械损失，求液压泵的输出压力及活塞运动速度。,例,2.,如图所示，流量为,5 L,min,的液压泵驱动两个并联液压缸，已知活塞,A,重,10 000 N,，活塞,B,重,5 000 N,，两个液压缸活塞工作面积均为,100,平方厘米，溢流阀的调整压力为,2 MPa,。设初始两活塞都处于缸体下端，试求两活塞的运动速度和液压泵的工作压力。,（,2,）活塞,A,、,B,同时运动,例,3.,如图所示液压系统，液压缸能实现表中所示的工作循环，试填写电磁铁动作顺序表。并说明该系统由那些基本回路组成。,动作循环,电磁铁动态,1DT,2DT,3DT,4DT,5DT,A,夹紧,-,-,-,+,-,B,快进,+,-,+,+,-,B,工进,+,-,-,+,-,B,快退,-,+,-,+,-,B,停止,-,-,-,+,-,A,松开,-,-,-,-,-,泵卸荷,-,-,-,-,+,1.,如图所示两个结构相同的液压缸串联，液压缸的有效工作面积为,A1=1002,，,A2=802,，两液压缸的外负载分别为,F1=30kN,，,F2=20kN,，输入流量,q1=15L/min,。求：,（,1,）两液压缸的工作压力；,（,2,）两液压缸的运动速度。,解：,（,1,）由右液压缸可得,p2 A1=F2,所以,p2=F2/A1=20103/10010-4,=2106,（,Pa,）,=2,（,MPa,）,由左液压缸可得,P1A1=P2A2+F1,所以,P1=P2A2/A1+F1/A1,=210680/100+30103/10010-4,=1.6106+3106=4.6,（,MPa,）,（,2,）活塞的运动速度,V1=q1/A1=1510-3/10010-460=0.025,（,m/s,）,V2=q2/A1=V1 A2/A1=0.02580/100=0.02,（,m/s,）,例,4,如图所示液压系统能够完成“快进,工进,快退,原位停止”工作循环。试读懂该系统图，并完成：,1,）填写电磁铁动作循环表（“”表示电磁铁得电，“”表示电磁铁失电）。,2,）写出快进、工进、快退时的进、回油路的走向。,3,）该系统采用的是何种调速方式。,1YA,2YA,3YA,快 进,工 进,快 退,原位停止,2,）油路的走向,快进,进油路：泵,1,阀,2,左位阀,3,左位液压缸左腔。,回油路：液压缸右腔阀,5,右位阀,3,左位液压缸左腔。,工进,进油路：泵,1,阀,6,阀,3,左位液压缸左腔。,回油路：液压缸右腔阀,5,左位油箱。,快退,进油路：泵,1,阀,2,左位阀,5,右位液压缸右腔。,回油路：液压缸左腔阀,3,右位油箱。,3,）系统调速方式：该系统采用的是节流阀的进油路节流调速回路。,例,5,如图所示液压系统能够完成“快进,工进,快退,原位停止”工作循环。试参照电磁铁动作顺序表读懂该系统图，并回答下列问题：,1,）写出快进、工进、快退时进、回油路的走向及原位停止时油路的走向。,2,）该系统采用的是何种调速方式。,3,）,8,号所指是何元件，在系统中起何作用,1YA,2YA,3YA,4YA,快 进,工 进,快 退,原位停止,1,）油路的走向,快进,进油路：泵,1,阀,2,左位阀,3,左位液压缸左腔。,回油路：液压缸右腔阀,5,右位阀,3,左位液压缸左腔。,工进,进油路：泵,1,阀,6,阀,3,左位液压缸左腔。,回油路：液压缸右腔阀,5,左位油箱。,快退,进油路：泵,1,阀,2,左位阀,5,右位液压缸右腔。,回油路：液压缸左腔阀,3,右位油箱。原位停止：泵,1,溢流阀,7,油箱。,2,）系统调速方式：,该系统采用的是节流阀的进油路节流调速回路。,3,）,8,号所指是元件为,：二位二通电磁换向阀，其在系统中的作用为：当液压缸原位停止时使,例,6,已知液压泵的额定压力,pn=21MPa,，额定流量,qn=200L/min,，总效率,=0.9,，机械效率,m=0.93,。,试求：,1,）驱动泵所需的额定功率,P,；,2,）泵的泄漏量,p,。,
