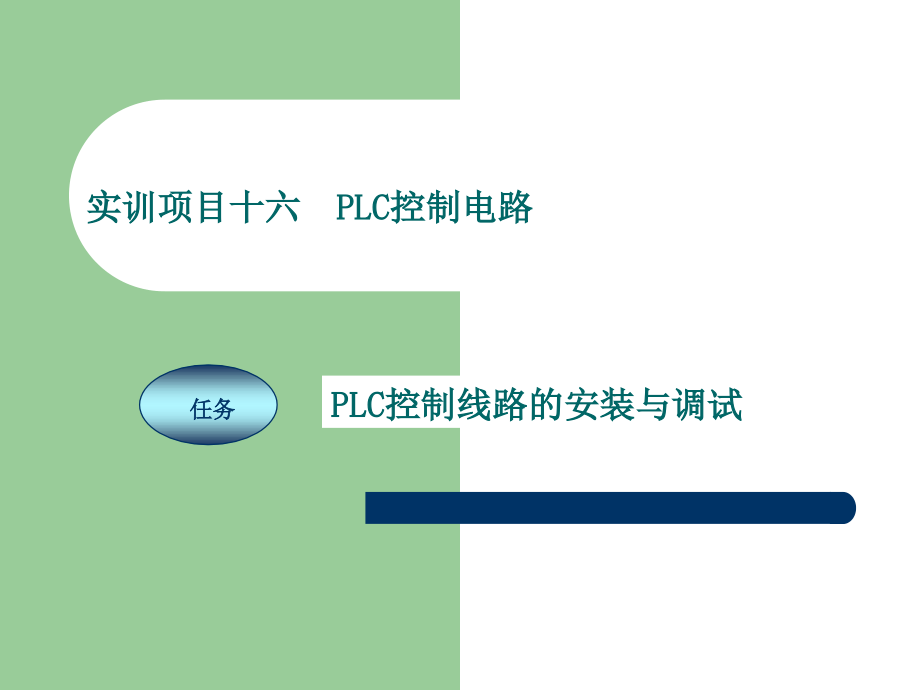

《电工技能实训教程》项目16-PLC控制电路.ppt

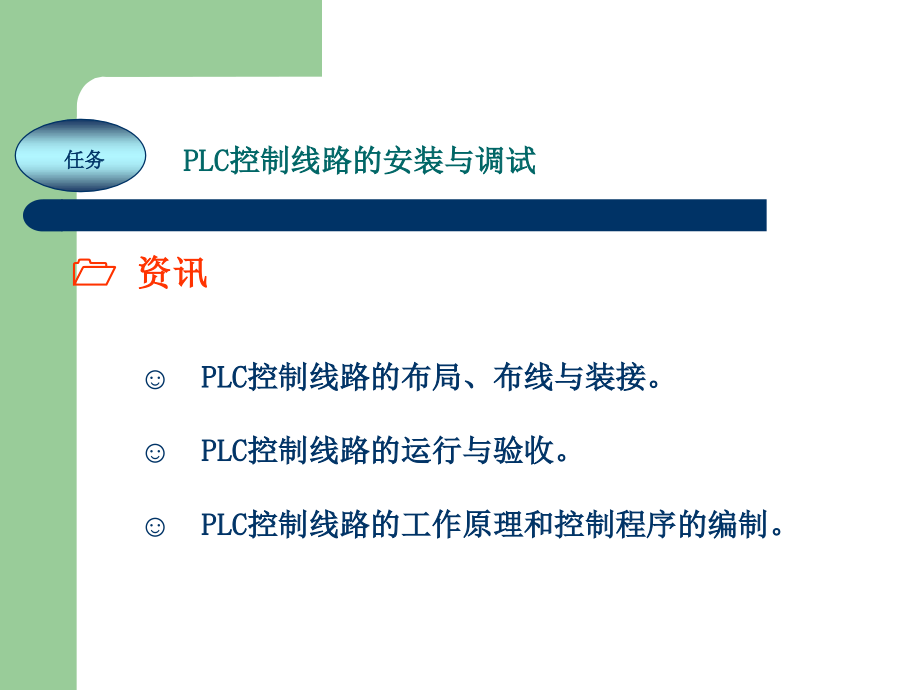

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,实训项目十六,PLC控制电路,任务,PLC控制线路的安装与调试,任务,PLC控制线路的安装与调试,资讯,PLC控制线路的布局、布线与装接。,PLC控制线路的运行与验收。,PLC控制线路的工作原理和控制程序的编制。,决策,学生分组讨论以下问题：,PLC控制线路的如何搭建？,PLC控制线路所需器材？,PLC控制线路如何布局布线？,PLC控制程序如何编制？,任务,PLC控制线路的安装与调试,计划,学生讲解搭建PLC控制线路的原理图、所需器材和,布局布线图并编制控制程序。,分析工作原理，讲解相关知识。,任务,PLC控制线路的安装与调试,计划,分析工作原理,（可编程控制器）是一种数字运算操作的电子装置，是直接应用于工业环境，用程序来改变控制功能，易于与工业控制系统连成一体的工业计算机。,除了具有开关量逻辑处理功能外，大多还具有完善的数据运算能力。的应用已渗透到位置控制、温度控制、计算机控制等领域，而且还可以组网通信。与继电器控制系统相比，具有很高的性价比。,任务,PLC控制线路的安装与调试,1、PLC的控制功能,计划,任务,PLC控制线路的安装与调试,2、PLC的工作原理,PLC的工作原理和单片机相似，即在系统程序的管理下，通过运行用户程序完成控制任务。PLC是采用循环扫描的方式工作的。,PLC有RUN和STOP两种基本的工作模式。当处于STOP模式时，PLC只进行内部处理和通信服务等内容，一般用于程序的写入与修改。当处于RUN模式时，PLC除了要进行内部处理、通信服务外，还要执行用户程序。,计划,电动机正反循环运转的PLC控制电路原理如图16-1所示，控制要求如下：按下启动按钮SB1，电动机正转3s，暂停2s，反转3s，暂停2s，如此循环5个周期，然后自动停止；运行中，可按停止按钮SB停止，热继电器动作也应停止。,根据控制要求，其I/O分配为：X0停止按钮；X1启动按钮；X2热继电器的动合点；Y1电动机正转接触器；Y2电动机反转接触器。,任务,PLC控制线路的安装与调试,3、电动机正反循环运转的PLC控制过程,计划,分析工作原理,图16-1 PLC控制电动机正反循环运转的电路原理图,任务,PLC控制线路的安装与调试,实施,根据原理图和布局布线图选择器件，填写在表16-2中。,表16-2 PLC控制电路器材明细表,实施电路的安装、敷设,任务,PLC控制线路的安装与调试,实施,器材质量检查与清点,1）用万用表检测低压断路器、螺旋式熔断器、交流接触,器、热继电器是否可正常使用。,2）观察三相鼠笼式异步电动机是星形还是三角形接法。,3）检测电动机是否具备正常工作参数。,4）通电初始化自检，观察是否正常。,任务,PLC控制线路的安装与调试,实施,根据原理图和布局布线图,安装、敷设电路,任务,PLC控制线路的安装与调试,实施,安装、敷设电路基本步骤,1）在控制板上安装电气元件，并贴上文字符号。,2）绘制线路接线图，检查无误后，在控制板上按接线图,进行布线和导线套编码套管。,3）用兆欧表测试各绕组之间、绕组与外壳之间的绝缘电,阻。,4）检查安装电动机，注意电动机的连接方式。,5）控制线路连接完成后，进行自检。,任务,PLC控制线路的安装与调试,实施,录入程序,1）使用编程软件，录入程序。,2）将微机中编制好的程序写入到PLC。,任务,PLC控制线路的安装与调试,检查,指导学生实施安装，检查学生操作完成情况。,接通三相总电源，合上QS低压断路器，按下启动按钮SB1，电动机应正常起动和平稳运转。观察电动机是否按控制要求在运转，是否是正反循环运转且时间控制正确。否则，检查电路和程序。,任务,PLC控制线路的安装与调试,评估,对学生完成情况进行记录和鉴定，给出实训成绩，,填入表16-3中，并作出点评。,撰写实训报告。,任务,PLC控制线路的安装与调试,评估,表16-3 实训成绩评定表,任务,PLC控制线路的安装与调试,本实训结束,
