沉井专项施工方案.ppt

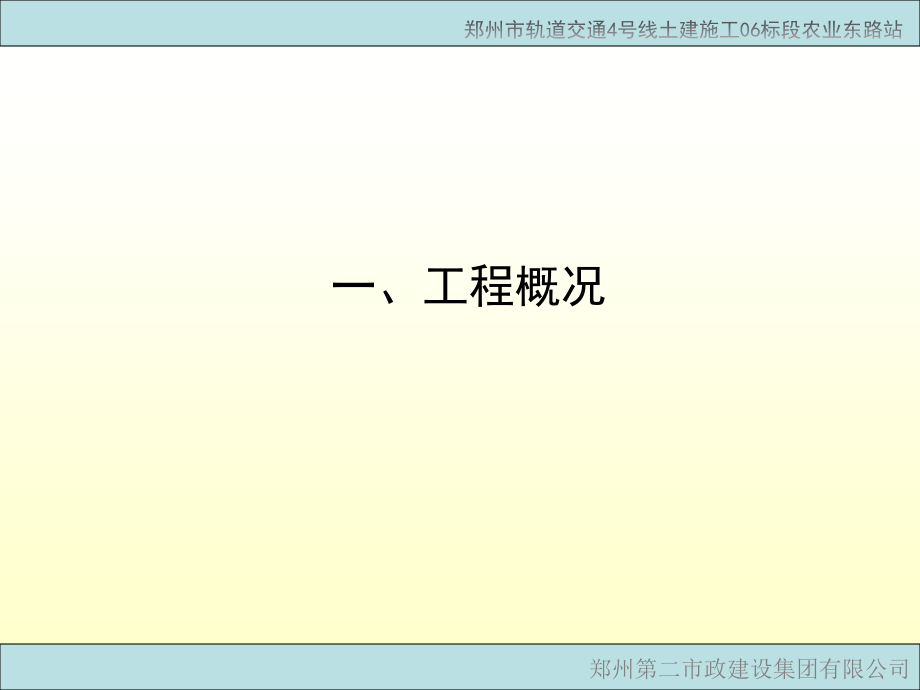

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,郑州第二市政建设集团有限公司,污水工程专项施工方案,郑州第二市政建设集团有限公司,2017.4,月,一、工程概况,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,郑州第二市政建设集团有限公司,二、主要施工方案,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,郑州第二市政建设集团有限公司,2.1,、降水施工方案,1,、大口井井点降水的特点：,(1)排水量大，降水深，降水效果好。,(2)降水范围大，井距大，对施工平面布置的干扰小。,(3)不受土层限制，可用于各种情况。,(4)成孔较易解决，机械灵活，操作简单。,(5)井点制作，降水设备及操作工艺、维护管理均较简便。,2,、大口井井点施工工艺,井位放样做井口、安护筒钻机就位、钻孔回填井底豆石垫层吊放井管回填管壁与孔壁问过滤层安装水泵及控制电路试抽降水井正常工作降水完毕拔井管封井。,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,大口井井位布置示意图,3,、降水井的深度确定,H=h1+h2+h3+h4+h5+h6,式中：H：降水井深度（m）,h1：基坑深度（m）,h2：降水水位距离基坑底要求的深度（m）,h3：降水井分布范围按水力坡度计算影响降深（m）,h4：降水期间的水位变幅（m）,h5：降水井过滤器工作长度（m）,h6：沉砂管长度（m）,降水井最大深度为：H=12+1+6*0.1+1+3+3=20.6(m),郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,4,、安全控制措施,(1)加强对周围地表及建筑物的沉降观测，及时取得数据，保证安全施工。,(2)一旦发生水位观测孔中的水位、水量变化异常、局部区域出现超降现象，立即采取措施。停止降水，必要时进行地下回灌。,(3)加强对附近管线的沉降观测，及时取得数据，保证安全。,(4)发现周围地表、建筑物和管线监测记录有异常，立即进行分析，必要时停止降水，进行加固。,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,2.2,、沉井施工方案,1,、沉井施工顺序：,井点安装及降水,基坑测量放样,基坑开挖,刃脚垫层施工,立井筒内模和支架,钢筋绑扎,立外模和支架,浇捣混凝土,养护及拆模 封砌预留孔 凿除垫层、挖土下沉 沉降观察 铺设碎石及混凝土垫层 绑扎底板钢筋、浇捣底板混凝土 混凝土养护 素土回填。,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,郑州第二市政建设集团有限公司,2,、刃脚垫层施工,(1),砂垫层厚度可采用如下计算公式计算：,砂,根据计算结果，无论是工作井还是接收井，砂垫层厚度均为50（厘米）。,砂垫层采用加水分层夯实的办法施工，夯实工具为平板式振捣器。,(2),混凝土垫层厚度的确定,混凝土垫层厚度可按下式计算公式计算：,（0）2,根据计算结果，混凝土垫层厚度15厘米。,混凝土垫层表面应用水平仪进行校平，,使之表面保持在同一水平面上。,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,3,、沉井制作,施工顺序：脚手架铺设 支设内模 绑扎钢筋 支设外模 浇筑混凝土 模板及附属设施拆除。,4,、沉井下沉,（,1,）沉井下沉系数计算：,（ft）,其中：为沉井自重,f为精巧壁摩阻力,fft,fft,t为刃脚端面及底梁反力,tft,t1/2,ft,F,当1.33时沉井能正常下沉。,郑州第二市政建设集团有限公司,（,2,）挖土下沉,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,（,3,）沉降观察纠偏,1、沉井纠偏应根据测量资料随偏随纠，下沉过程中要做到,“,以防为主，以纠为辅，勤测、慢纠、缓纠、有偏必纠、纠则适度,”,。,2、初沉阶段纠偏应根据,“,沉多则挖少，沉少则挖多,”,的原则在开挖中纠偏，且不得在一侧挖空纠偏，应根据情况缓慢下沉，逐步纠偏，以使沉井在下沉过程中均匀对称。,3、沉井出现位移时要及时分析原因，制订对策，针对具体情况采用偏侧挖土或偏心压重等方法进行纠偏。,4、沉井下沉中发生摩阻过大时，要具体分析原因，可采用沉井助沉的方法：选用加载或泥浆润滑等方法减少沉井侧面摩阻力促使沉井下沉。,5、切实注意刃脚及沉井下沉过程中的受力均匀，不能出现裂缝。,5,、铺设C20素混凝土垫层,在铺C20素混凝土时，应确保井底内无积水、无流砂、无翻浆等现象。C20素混凝土层应做到平整，必须应用水平仪抄平，保证素混凝土的水平。,1、封底前经现场监理工程师对井体标高、位移和倾斜度进行验收签证，合格后方可进行封底。,2、在沉井封底前，整理好底面和清除浮泥，对新老混凝土接触面应凿毛清洗干净，井内集水尽量排干，并在底部设置盲沟，中央设置至少一个集水井，及时抽出集水。用预制砼块先将刃脚垫实。,3、先铺碎石垫层，平整拍实后再浇筑混凝土封底。,4、混凝土封底应一次浇筑，分格、逐段对称进行，中途不得停顿，避免产生施工缝而造成渗漏现象，以保证混凝土在终凝前不浸水。,5、降水失效封底措施,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,6,、,基坑回填,工作井井周由于沉井下沉破坏周边土体，为保证顶管施工时周边土体对工作井的压力，因此沉井到位后需要进行加固。加固采用压密注浆加固，将素混凝土沿周边缝隙填充密实，待混凝土达到设计强度后方可进行顶管施工。,在工作井外侧洞口进行压密注浆加固，以起到挡水隔泥的作用，范围为四周向外5m。,2.3,、土压平衡顶进施工方案,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,1,、顶管施工总体流程图,D800最大主顶力计算 以D800管径，最大顶距95m计算可得：,推力的理论计算：,F=F1十F2,其中：F,总推力,Fl一迎面阻力,F2,顶进阻力,F1/4,D,P,(D,管外径1.0m,P,控制土压力),PK0,H0,式中：K0,静止土压力系数，一般取0.55,H0,地面至掘进机中心的厚度，取最大值9m,土的湿重量，取1.9t/m,P0.55,1.9,99.41t/m,F1=3.14/4,1.0,9.417.39t,F2D,f,L,式中：f,管外表面平均（根据顶进距离平均淤泥土）综合摩阻力，取0.8t/m2,D,管外径1.0m,L,顶距，取最大值95m,F23.14,1.0,0.8,95238.64t。,因此，总推力F=7.39+238.64246.03t。,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,2,、顶力控制,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,3,、管道允许最大顶力验算,经计算C50 D800管材允许最大顶力为552t。,根据总推力、工作井所能承受的最大顶力及管材轴向允许推力比较后，取最小值作为油缸的总推力。主顶油缸选用2台200t油缸。,4,、设备安装,（1）、地面设备的安装,（2）、顶进设备的安装,（3）、辅助设备的安装,（4）、掘进机头井内的吊装,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,郑州第二市政建设集团有限公司,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,5,、顶进施工,（,1,）洞口加固及掘进机穿墙出洞,（,2,）掘进机出洞防磕头措施,（,3,）初始顶进防止管道后退措施,（,4,）输渣方式,（,5,）管节拼装,（,6,）洞口止水装置,（,7,）顶管进洞（即接入井）,（,8,）测量纠偏措施,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,采用触变泥浆进行地层支撑与减摩。,注浆减摩是顶管施工中非常重要的一个环节,尤其在长距离顶管中,它是顶管成功与否的一个极其重要性的环节。一般如果注浆效果较好，土的周围摩阻系数f可从0.8下降到0.40.5,大大加强了顶管的顶进长度。注浆可在管道外周形成一浆套，填补了工具管在顶进过程中形成的空隙，其对地面沉降有一定的防护效果。,6,、顶进减阻措施,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,7,、控制地面隆、降措施,8,、顶管穿越不同软硬土层的措施,9,、长距离顶管的照明和通讯措施,10,、钢管的制作、焊接和内外防腐措施,11,、沉井井周注浆加固措施,12,、基坑监测保证措施,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,三、质量保证技术措施,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,3.1,质量管理体系,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,3.2,质量管理体系,(1),施工准备过程中的质量控制,(2),施工过程的质量控制,(3),质量检验及措施,(4),机械设备的质量保证措施,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,四、施工现场安全管理措施,2.,浮运沉井施工,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,4.1,安全管理体系网络,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,4.,2,安全生产保证体系,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,五、文明施工及环保措施,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,文明及环境保护管理体系图,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,六、施工进度计划,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,污水工程施工进度计划,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,七、施工用电方案,1、系统形式选择,2、线路敷设,3、电气装置选择,4、配电系统的保护装置,5、电缆敷设方法,6、电器设备的设置要求,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,八、雨季施工措施,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,郑州第二市政建设集团有限公司,1、密切关注天气变化，提前做好预防准备；,2、沉井基坑砌筑挡水墙；,3、施工现场电器、材料堆积区加装防雨罩或其他防雨措施；,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,九、应急预案,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,9.1,应急处理组织机构图,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,9.2,事故抢险程序图,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,9.,3,电气事故预防措施,9.4,土方开挖与支护预防措施,9.5火灾、爆炸事故预防措施,9.6,防风技术措施,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,9.,3,电气事故预防措施,9.4,土方开挖与支护预防措施,9.5火灾、爆炸事故预防措施,9.6,防风技术措施,郑州第二市政建设集团有限公司,郑州市轨道交通,4,号线土建施工,06,标段农业东路站,汇报完毕，谢谢大家！,
