水利水能规划第五章 水能计算.ppt

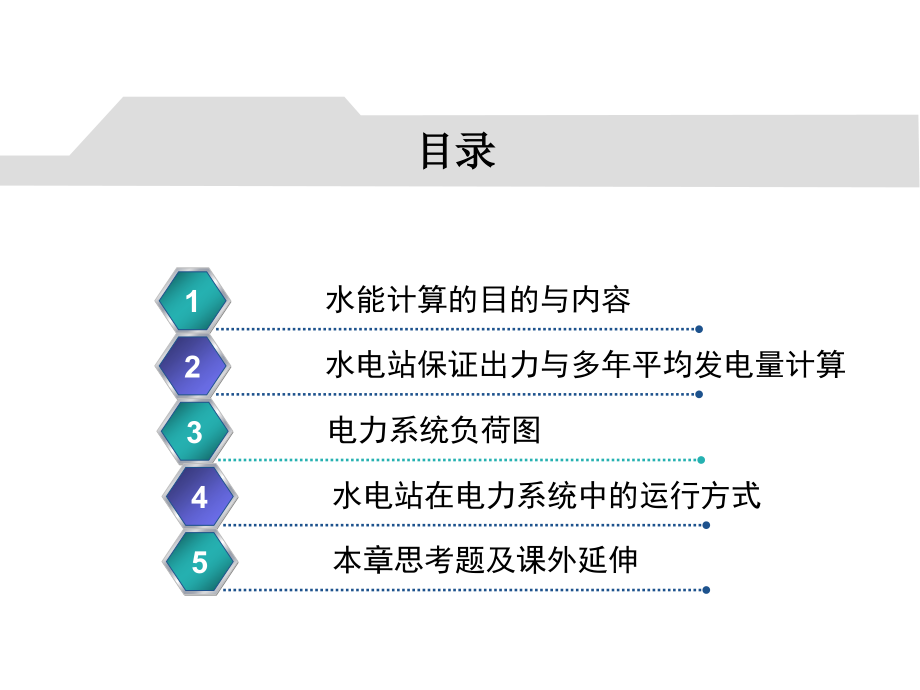

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第,五,章 水能计算及水电站在电力系统中的运行方式,目录,水能计算的目的与内容,1,水电站保证出力与多年平均发电量计算,2,电力系统负荷图,3,3,水电站在电力系统中的运行方式,4,4,本章思考题及课外延伸,5,水能计算目的,主要在于确定水电站的,工作情况,（例如出力、发电量,及其变化情况），是选择水电站的,主要参数,（例如水库的,正常蓄水位、死水位和水电站的装机容量等）及其在电力,系统中的,运行方式,等的重要手段。,主要内容,第一节 水能计算的目的与内容,计算水电站的,出力,与,发电量,一,.,水利发电的基本原理,1.,水流功率（出力）,伯努利方程：,水体重量：,潜在水能：,水流功率（出力）：,水能资源蕴藏量：,将河流分段，分段计算水流出力（,Q,0,多年平均流量），累加得到全河总水流出力。,单位重水体,2.,水电站出力,（,1,）水电站：能量转换装置,水能,机械能,电能,（,2,）水流出力,水电站,水电站出力,（水电站出力,水流出力）,（,3,）水能资源开发方式：,将分散的落差集中，形成水电站水头,H,用水库或调节池调节引用流量,坝式水电站,引水式水电站,混合式水电站,径流式水电站,蓄水式水电站,有区别,（,4,）水电站出力：,（,5,）水电站发电量,二,.,水能计算的基本方法,水能计算,：,求水电站出力,N,和发电量,E,的计算,方法,：,统计法和时历法（列表法,数值法：半图解法、图解法）,与水电站调节类型有关,1.,径流式水电站,靠天然径流发电的水电站,（,1,）无调节水电站（如葛洲坝水电站）,（,2,）日调节水电站：将一日内日水量重新分配,与无调节类似，不同在于 采用日平均水位。,即，由 查,z,V,，求得。,2.,蓄水式水电站,指长期调节水电站（年或多年调节）。,年调节水电站,有较大的,V,兴,年内水量调节，调节周期,T=1,年,列表法：,t=,月或旬,t T,特点,：,（,1,）,Z,上,是变化的,（,2,）,Q=Q,调,应考虑水电站的调节方式,等流量调节、定出力调节,（,1,）等流量调节（列表法）,利用,V,兴,，使水电站引用流量均匀，等流量,蓄水期,供水期,不蓄不供期,（,2,）定出力调节（半图解法）,已知各时段所需负荷（出力）,N,，反求,Q,和,H,（即,V,2,）,半图解法,方法原理（与调洪计算半图解法相似）,区别：将,q,V,换为,Q,N (,即出力公式）,水量平衡式：,出力方程式：,1,）绘工作曲线,2,）水能计算,（顺时序计算）,由（,3,）式，已知,N,V,1,Q,净,计算,Q,【,例,】,某水电站的正常蓄水位高程为,180m,，某年各月平均的天然来水流量,Q,天,、各种流量损失,Q,损,、下游各部门用水流量,Q,用,和发电需要流量,Q,电,分别见表,5-3,第（,2),(5,）行。此外，水库水位与库容的关系，见表,5-1,；水库下游水位与流量的关系，见表,5-2,。试求水电站各月平均出力及发电量。,N,保,、,E,年,是水电站的动能指标,一,.,保证出力计算,N,保,是水电站在长期工作中，相应于设计保证率的枯水期,的平均出力。,第二节 水电站保证出力与多年平均发电量计算,1.,径流式水电站（日或无调节）,（,1,）长系列法,由,n,年径流资料进行,n,年水能,计算，得,n,365,个 ，按递减,排列由 计算,p,，绘,由,p,设,（历时设计保证率）查,曲线得,N,保,，,（,2,）典型年法：,改由,3,365,，绘制 曲线,（选择,丰、平、枯,三个典型年,）,（,3,）简化法：,绘制 代替,由,p,设,查曲线得,Q,保,，则：,N,保,=AQ,保,H,2.,蓄水式水电站,年调节水电站：,p,设,年保证率,N,保,水电站在多年工作期间，与设计保证率（,p,设,）相应的,供水期,的平均出力。（因供水期用水用电均紧张）,（,1,）长系列法,：,对,n,年资料进行逐年逐时段（月或旬）水能计算，可求出,n,年（个）供水期的平均出力 ，绘制,由,p,设,查曲线 得,N,保,。,（,2,）,典型年法,：,由,p,设,选设计枯水年，对此年供水期进行水能计算，得设计枯水年的平均出力 ，则：,N,保,=AQ,调,H,供,（,3,）,简化法,：,三峡电站初期的规划是,26,台,70,万千瓦的机组，也就是装机容量为,1820,万千瓦，年发电量,847,亿度。后又在右岸大坝“白石尖”山体内建设地下电站，建,6,台,70,万千瓦的水轮发电机。在加上三峡电站自身的两台,5,万千瓦的电源电站。总装机容量达到了,2250,万千瓦，年发电量,1000,亿度。,直接把装机容量乘以一年的时间来计算年发电量的方法是错误的。你能保证一年里所以的机组满负荷运转吗？肯定不行。首先是水不够，其次是机组也要检修。所以不可能在一年内所有的机组都时时刻刻运转。目前三峡电站的上网电价是,0.25,元，按照这样计算,10000.25=250,亿 三峡工程的总投资是,1800,亿，,1800250=7.2,年。考虑到三峡电站每年的电价收益要扣除成本因素，大概,15,年能回收成本,二,.,多年平均发电量计算,E,年,是反映水电站发电效益的稳定指标。,n,为,NN,装,的月数，,m,为,N,N,装,月数,。,一,.,电力系统,电力系统由若干发电厂、变电站、输电线路及电力用户等部分组成。,第三节 电力系统负荷图,电力系统中电力电量平衡,二,.,电力负荷图,电力负荷,：任何时间内，电力系统中各电站的处理过程和发电量必须与用户对出力的要求和用电量相适应，这种对电力系统提出的出力要求，常被称为电力负荷。,电力负荷图,：,电力系统中所有用户所需出力,N,（负荷）随时间,t,的变化曲线。,（,1,）日负荷图,电力系统的负荷,N,，在一昼夜,24,小时内的变化过程。,如图，,N,最大负荷,N,平均负荷,N,最小负荷,基荷,腰荷,峰荷,腰荷,基荷,荷,峰,日电能累积曲线,是日负荷图的出力值（,kw,）与其相应的电量（,kwh,）之间的关系曲线。,绘制过程,将日负荷曲线以下的面积（表示电量）自下而上加以分段，便得,E,1,、,E,2,、,E,3,等分段电能量，令图横坐标代表分段电能量,E,的累积值，由此定出相应的,a,点、,b,点。按此向上逐渐累积到负荷的最高点，各交点的连线,gabcd,便是日电能累积曲线。,特性,：,（,1,）在最小负荷,N,以下，负荷无变化，故是直线；,（,2,）在,N,以上，负荷有变化，故,cd,为向上凹曲线段。,d,点横坐标为一昼夜的电量；,（,3,）延长直线段,gc,，与,d,点的垂线,df,相交于,e,点，则,e,点的纵坐标就表示平均负荷,N,。,（,2,）年负荷图,:,负荷,N,在年内的变化过程。,一年内各日的最大负荷值所连成的曲线,一年内,各日的平均负荷值,所连成的曲线,三,.,设计负荷水平年,规划时，以某一远景年份上的负荷水平作为设计依据。如何做？,“以第一台机组投入运行后的,5,10,年，并以国民经济五年计划相一致”，作为设计水平年。,【,例,】,葛洲坝第一台机组，,1979+10=1989,，取,1990,年作为设计水平年（即，以此年的供电范围、用电水平编制设计水平年的,及典型日负荷图。,),四,.,电力系统的容量组成,已知：设计水平年的用电水平：,求：系统总装机容量,N,系装,=,？,二、电力负荷容量组成,正常用电，必须满足两个条件：,电力,(,容量,),平衡：机电设备容量,(,出力,),不小于最大负荷,电量平衡：所发出的电能不小于用户需求电量,这里关心电力平衡。,容量又称装机容量。由以下几方面组成：,最大工作容量,(,N,工,):,备用容量（,N,备,）,:,负荷备用、检修备用、事故备用,重复容量,(,N,重,):,为充分利用弃水发电而设置的容量,即：,N,装,=,N,工,+,N,备,+,N,重,电力系统中所有电站的装机容量的总和,N,装,，是影响工程投资和效益的重要指标。,电站装机容量：,N,系,装,=N,系,工,+N,系,备,+N,重,N,系 工,系统最大工作容量。指设计水平年电力系统负荷最高（一般在冬季枯水季节）时，所有电站能担负的最大发电容量。,N,系,备,系统备用容量。为了确保系统供电的可靠性和供电质量，当系统在最大负荷时发生负荷跳动，因而短时间超过了设计最大负荷时，或者机组发生偶然停机事故时，或者进行停机检修等情况，都需要准备额外的容量，称系统备用容量 。,N,重,重复容量。利用部分弃水额外增发季节性电能，只增加额外容量，不增加投资。由于这部分容量并非保证电力系统正常工作所必需，故称,重复容量。,N,系,工,N,系,备,N,重,N,系,装,第四节 水电站在电力系统中的运行方式,运行方式,水电站在电力系统负荷图上的工作位置（不同时期）或系统负荷在各电站间的最优分配问题。,目的,使各电站扬长避短，供电可靠、经济、资源充分利用,（原因,负荷不均匀、电站特性不同）,一、水电站的工作特点,1,出力和发电量取决于天然径量；,2,适应负荷的剧烈变化（启动快、增减负荷灵活）；,3,工程投资比较大，工期较长；,4,运行费用较低；,5,调度复杂。,水电站,一,.,水、火电站的工作特性,电力系统中所有用户所需出力,N,（负荷）随时间,t,的变化曲线。,负荷,N,：用户所需出力,+,厂用电,+,输电损失,启动灵活，宜任峰荷,工作可靠性差（径流随机）,运行费用低，电能成本低,u,水,=,（,1/2,1/7,）,u,火,无原料费（用水），厂用电少,运行费与发电量无关,启动缓慢，宜任基荷,工作可靠性高,运行费用高，,运行费,u,火,与,E,成正比,燃料费用所占比重大，且污染,火电站,二,.,水电站在系统中的工作位置（运行方式）,（,1,）无调节水电站,只宜任基荷，运行条件较差。在丰水期可部分做腰荷，但仍有弃水。,弃水所,损失,的能量,丰水期,设计枯水年,丰水年,（,2,）日调节水电站,在枯水期，担任峰荷；在丰水期，可以担任腰荷或基荷,设计枯水年,峰荷,基荷,腰荷,日调节水电站工作位置的确定,E,辅助曲线,：该线距日电能累计曲线的水平距离均等于日电能量,E,水日,N,辅助曲线,：该线距日电能累计曲线的垂直距离均等于装机容量,N,水装,（,3,）年调节水电站,既可作基荷，也可作峰荷,设计枯水年,丰水年,（,4,）多年调节水电站,多年调节水库一般总是同时进行年调节和日调节。因此，其径流调节程度和水量利用率都比年调节水库的大。,多年调节水库的相对库容较大，水电站的运行方式受一年内来水变化的影响较小。所以在一般来水年份，多年调节税电站在电力系统负荷图上将全年担任峰荷,（或峰、腰负荷），而让火电站经常担任腰荷、基荷。,第五节 本章思考题及课外延伸,思考题：,1.,某水电站的正常蓄水位、某年各月平均的天然来水量、各,种流量损失、下游各部门用水量和发电需要流量、以及水,库水位与库容的关系、水电站下游水位与流量的关系均为,已知，简述水电站出力及发电量的计算步骤。,2.,简述电力系统日负荷图的绘制过程。,3.,简述日调节水电站在年内不同时期的运行方式。,
