调音台及周边设备.ppt

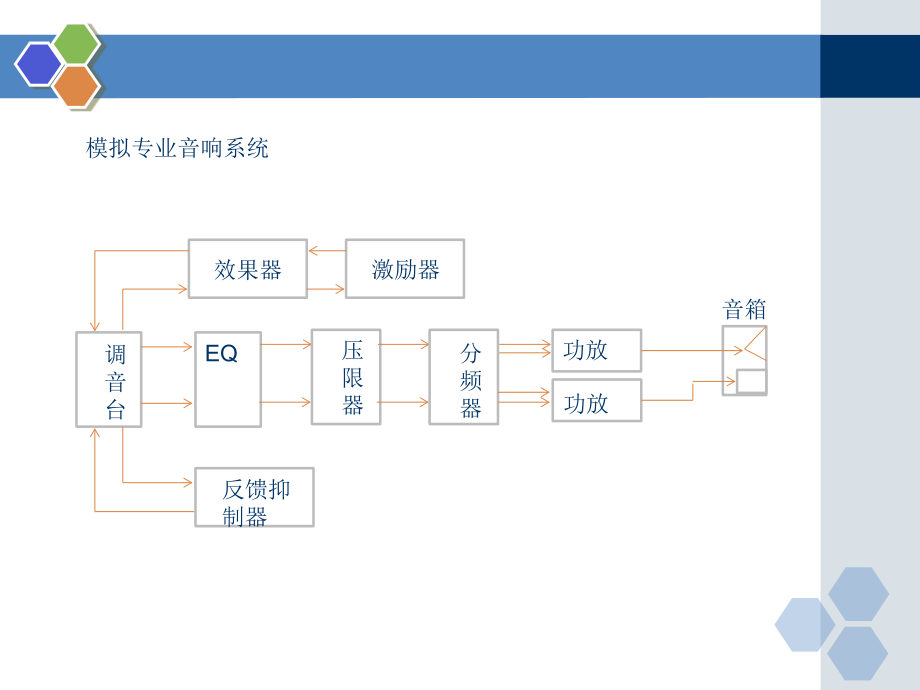

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,调音台及周边设备,模拟专业音响系统,调音台,EQ,压限器,分频器,功放,功放,音箱,效果器,激励器,反馈抑制器,系统信号处理设备：,1.EQ,2.,压限器,3.,分频器,声效处理设备：,1.,效果器,2.,激励器,3.,反馈抑制器,什么叫均衡器,均衡器（,Equalizer,，简称,EQ,）是一种用来对频响曲线进行调整的音频设备。,它将音频信号分为多个不同频段，然后通过不同频段的中心频率对各频段信号电平按需要进行提升或衰减，也就是使相对音量发生变化,因此，它能补偿由于各种原因造成的信号中欠缺的频率成分，也能一直信号中过多的频率成分。,均衡器的主要技术指标,1.,中心频点,2.,频带宽度,3.,最大提升,/,衰减度,频率响应曲线对应的区域划分：,超低频：,20-40,低音：,40-150,中低音：,150-500,中音：,500-2000,中高音：,2K-5K,高音：,7K-8K,极高音：,8K,什么叫压缩,/,限制器：,压缩器实在输入电平超过某个量后使其增益减小，使输出信号的变化量小于输入信号的变化量，从而减小了输出信号的动态。,限制器则是在输入电平超过某一个量后其输出不在增加，因此也可认为限制器是压缩器的极限。,什么叫分频器：,在音响系统中，分频就是把信号分成两个或两个以上的频段。它能使扬声系统中的各种扬声器都工作于最佳的频率范围内，从而提高了功放的工作效率，降低了音箱的频率失真，实现了高保真重放声音信号的目的。,按工作原理划分,根据分频器所处的位置不同，可分为功率分频器和电子分频器两种，如图所示。,采用滤波运算综合法的二分频电子分频器原理图,采用直接滤波法的三分频电子分频器原理图,什么叫激励器：,1.,激励器是一种谐波发生器，利用人的心理声学特性，对声音信号进行修饰和美化的声处理设备。,2.,通过给声音增加高频谐波成分等多种方法，可以改善音质、音色、提高声音的穿透力，增加声音的空间感。,3.,现代激励器不仅可以创造出高频谐波，而且还具有低频扩展和音乐风格等功能，使低音效果更加完美、音乐更具表现力。,谐波,发生器,输入,A,A,输出,激励器原理框图,高通,滤波器,混合比例,1,输入的音频信号经过输入放大器后被分成两路，一路直接通到混合电路；另一路则先经过一个,12dB/oct,的高通滤波器，然后经谐波发生器，产生出来的谐波信号与由滤波器直接输出的信号反相相加，将原来的信号抵消掉，只留下新产生的谐波信号，这些谐波信号以一定的比例与直通信号相混合，经输出放大器放大后输出。,什么叫反馈抑制器：,反馈抑制器是一种自动的电子类型的滤波器。它能过自动搜索并精确定位回馈点（找到反馈的频率），然后采用一个精确的、波幅较窄的均衡器来进行调谐，消减那个准确的频率水平知道反馈消失。由于这种滤波器比较均衡器的带宽窄数十倍，,Q,值高，能够较好的保持原始声源的音频特性。,反馈抑制器原理图,效果器简介：,效果器是提供各种声场效果的音响周边器材。原先主要用于录音棚和电影半音效果的制作，现在已广泛应用于现场扩声系统。无论效果器的品质如何优秀，如果不能掌握其调整技巧，不但无法获得预期的音响效果，而且还会,=,破坏整个系统的音质。,声场效果器：主要是模仿在不同容积、体型和吸声条件的房间中传播的声音效果，声场效果的参数主要是：混响时间,RT,、延迟时间、声音扩散和反射声的密度等参数。,声效效果器：是对不同声源发生的声音进行处理。如专门为人声、打击乐器等特定声源制造的效果,特殊效果器：金属板效果，移相效果，渡边效果,效果器的两种连接方法：,1.,插入法，利用调音台的,INSERT,接口，将效果器接入系统中，这个接法的特点是效果器只能针对该路信号进行处理；,2.,输入输出法：同调音台的,AUX,或者,GROUP,输出端口将信号送到效果器，再利用效果器的输出端口反送一路信号给调音台。这种接法的好处是，可以随意调整效果器的音量效果，同时可以多路信号用一台效果器来处理。,
