下一代网络实验5.ppt

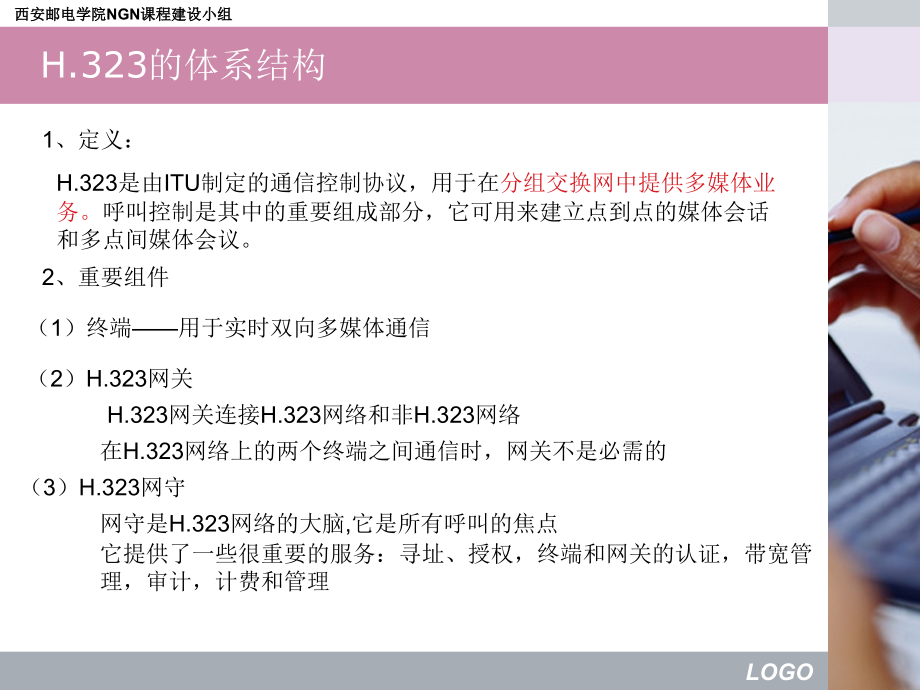

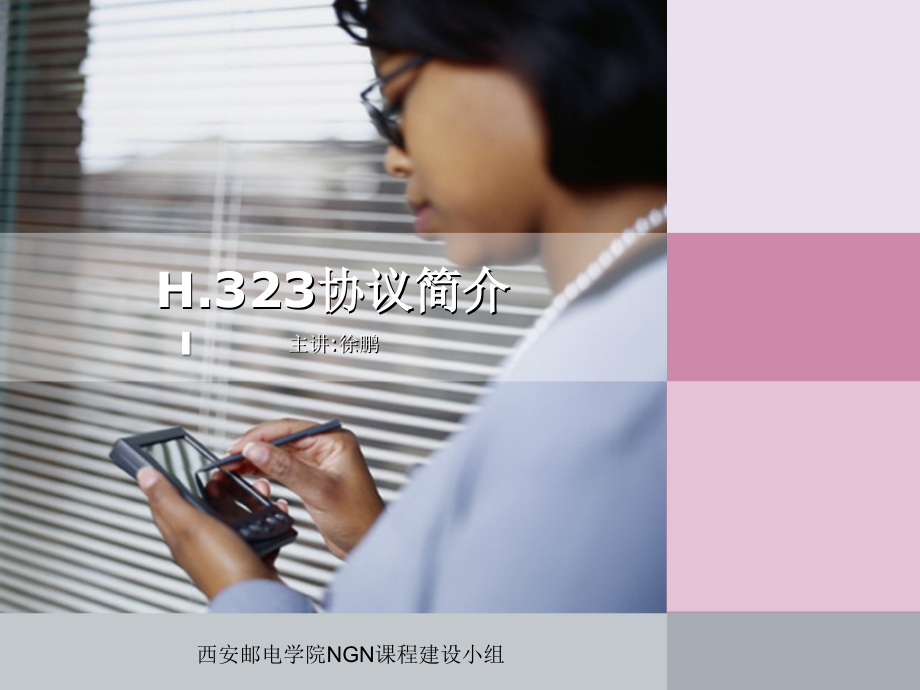

,西安邮电学院,NGN,课程建设小组,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,LOGO,H.323,协议简介,主讲,:,徐鹏,西安邮电学院,NGN,课程建设小组,H.323,的体系结构,1,、定义：,H.323,是由,ITU,制定的通信控制协议，用于在,分组交换网中提供多媒体业务。,呼叫控制是其中的重要组成部分，它可用来建立点到点的媒体会话和多点间媒体会议。,2,、重要组件,（,1,）终端,用于实时双向多媒体通信,（,2,）,H.323,网关,H.323,网关连接,H.323,网络和非,H.323,网络,在,H.323,网络上的两个终端之间通信时，网关不是必需的,（,3,）,H.323,网守,网守是,H.323,网络的大脑,它是所有呼叫的焦点,它提供了一些很重要的服务：寻址、授权，终端和网关的认证，带宽管,理，审计，计费和管理,西安邮电学院,NGN,课程建设小组,H.323,包括的协议,(4),多点控制单元,MCU,提供对会议的支持（三个或者三个以上的终端）,网关，网守和多点控制单元逻辑上是独立的组件，但可以在一个物理设备中实现,说明：,H.323,包含的协议内容：,音频编解码（,Audio,Codecs,）,视频编解码（,Video,Codecs,）,H.225RAS,（,H.225Registration,，,AdmissionandStatus,）,H.225,呼叫信令（,H.225CallSignaling,）,H.245,控制信令（,H.245ControlSignaling,）,实时传输协议,RTP,实时传输控制协议,RTCP,西安邮电学院,NGN,课程建设小组,H.323,包括的协议,Apps,Audio,Apps,Video,Terminal Call Manager,G.711,G.729,G.723.1,H.261,H.263,RTCP,H.255.0,RAS,H.255.0,Call,Signalling,H.245,Control,Signalling,T.120,Data,RTP,UDP,TCP,Network,Layer(IP,),Link Layer,Physical Layer,西安邮电学院,NGN,课程建设小组,H.323,包括的协议,1,、音频编解码器,音频编解码器对麦克风的声音信号编码，用于传送，同时，对接收到,的音频信号解码，送到扬声器,每个,H.323,终端必须支持至少一种音频编解码,G.711,其他可选的编解码器包括,G.722,，,G.723.1,，,G.728,和,G.729,、视频编解码器,视频编解码器对来自摄像头的视频信号编码，用于传送。同时，对接收到,的视频信号解码，用于显示,对视频编解码器的支持是可选的。但是，任何提供视频通信的终端必须,支持,H.261,、,H.225RAS,RAS,是端点（包括终端和网关）与网守之间的协议,RAS,用于端点和网守之间的注册（,registration,），许可控制,(admission,control),，带宽改变,(bandwidthchanges),，状态,(status),以及脱离过程（,disengage,）,西安邮电学院,NGN,课程建设小组,H.323,包括的协议,、,H.225,呼叫信令,H.225,用于在两个,H.323,端点之间建立连接,这是通过在信令通道上交换,H.225,消息来完成的,信令通道在两个,H.323,端点或者在,H.323,端点和网守之间建立,、,H.245,控制信令,H.245,控制信令用于交换端到端的的控制消息。这些消息支配着,H.323,端点,的操作。控制信息可以分成如下类别：,（）能力交换,能力交换过程就是一个端点向对端宣告自己的,发送和接收能力,。发送能,力指端点发送媒体流的能力，接收能力指端点能够接收并且处理的媒体,流的能力。,（）打开,/,关闭逻辑通道,逻辑通道用来从一个端点向对端传输信息。,H.245,包括打开,/,关闭逻辑通,道的消息。逻辑通道是单向的。,西安邮电学院,NGN,课程建设小组,H.323,包括的协议,、实时传输协议,RTP,实时传输协议（,RTP,）为实时视频和音频提供端到端的传输服务,RTP,和,UDP,一起，提供了传输协议的功能,RTP,提供的服务包括：负载类型的标识，序列化，时间戳以及对传输的,监控，,UDP,提供了复用和校验的功能,、实时传输控制协议,RTCP,实时传输控制协议是,RTP,的搭档，提供控制服务,RTCP,监视服务质量以及网上传送的信息，并定期将包含服务质量信息的,控制信息包发分给所有通信节点,西安邮电学院,NGN,课程建设小组,RAS,协议,、,RAS,消息概述,RAS,消息是,H.225.0,协议规定的消息的一种，是端点（终端或网关）和网守之间使用的协议。执行管理功能，主要包括：注册、访问控制和状态等内容,RAS,消息编码采用文本格式，主要由消息名和一系列必配,/,选配的参数构成。不同的消息会有不同参数。,、,RAS,协议的主要功能,（）发现网守,网守发现可以用静态或者动态的方法来完成，如果是静态发现，端点需要,预先知道网守的传输地址。在动态发现网守的过程中，端点组播一条,GRQ,消息，询问“谁是我的网守？”，一个或者多个网守可能以,GCF,消息回答：,“我可以做你的网守。”,注：,西安邮电学院,NGN,课程建设小组,RAS,协议,（）端点注册,端点使用注册过程来加入到一个域，告知网守它的信令地址和,RAS,地址。,所有的端点都注册到预先配置的网守上。,（）端点位置,决定端点的传输地址，给出它的别名地址和,E164,地址,（）其他控制,RAS,通道还用于其他类型的控制机制，比如许可控制，限制端点是否可以进,入到一个域；带宽控制和脱离控制（,DisengageControl,）。端点使用脱离控,制过程从一个域中注销,西安邮电学院,NGN,课程建设小组,网守的发现,网守发现（,Gatekeeperdiscovery,）是终端用来决定在哪一个网守上注册的过程。,网守确定该终端向自己注册则回复网守发现确认消息,GCF,给终端，并且返回网守,的,RAS,信道的传输地址。如果网守不希望该终端在其上注册，返回网守拒绝,（,GRJ-,GatekeeperReject,）,西安邮电学院,NGN,课程建设小组,节点登记与注销,节点登记是终端接入一个,H.323,域的途径，并将其传输地址和别名地址通报给网守。网守,如果允许该终端注册则以注册确认,RCF,响应，否则以注册拒绝,RRJ,进行响应。,网关可以通过向网守发送注销请求,URQ,消息以取消注册。如果该终端已经在,Gk,上注册，网,守必须以注销确认消息,UCF,加以回应。如果网关没有在网守上注册，网守必须向端点返回,一个注销拒绝,URJ,消息。,西安邮电学院,NGN,课程建设小组,呼叫接入与退出,终端如果已经注册到网守上，在终端发起呼叫时会向,GK,发送接入请求,ARQ,消息，消息中携,带了发起呼叫请求的带宽信息、被叫信息等。如果,GK,允许终端接入则回复,ACF,接入确认消,息给终端，否则回复,ARJ,接入拒绝消息。,呼叫建立后，如果通话的双方任意一方挂机，终端会发送,DRQ,到,GK,请求呼叫拆除。,GK,通,过,CallID,（整个呼叫过程中全局唯一标识）判断当前该路呼叫是否匹配，如果匹配则释放该,路呼叫占用的带宽，回复,DCF,拆线确认；否则以,DRJ,拆线拒绝回复。,西安邮电学院,NGN,课程建设小组,H.225.0,协议,H.225,消息可以直接在端点之间交换，也可以使用网守路由转发。第一种情况,称为直接呼叫信令，第二种情况称为网守路由的呼叫信令。选择哪种方法由网,守决定。,1,、协议功能,H.225,呼叫信令用来在,H.323,端点之间建立连接，在这些连接上传输实时数据,2,、信令消息的传输方法,西安邮电学院,NGN,课程建设小组,H.225.0,呼叫信令消息,3,、呼叫建立消息,西安邮电学院,NGN,课程建设小组,H.225.0,呼叫信令消息,其它消息：,西安邮电学院,NGN,课程建设小组,基本呼叫建立流程（直接路由）,1,、,Setup,消息用于主叫,H.323,实体向被叫实体发起呼叫连接请求。,Setup,消息,中携带了主叫号码、主叫,IP,、被叫号码、被叫,IP,等呼叫建立的必要信息,2,、,CallProceeding,消息：被叫,H.323,实体收到呼叫建立请求消息,Setup,后，,发送,Callproceeding,响应消息到主叫,H.323,实体，表明呼叫请求正在处理中，,不再接收该呼叫请求外的其它呼叫建立信息,3,、,Alerting,消息：被叫,H.323,实体回复,Alerting,消息表明被叫开始振铃。,4,、,Connect,消息：如果被叫,H.323,网关接受主叫的呼叫请求，回复,Connect,响,应消息到主叫侧,西安邮电学院,NGN,课程建设小组,基本呼叫建立流程（,GK,路由）,西安邮电学院,NGN,课程建设小组,呼叫断开流程,西安邮电学院,NGN,课程建设小组,H.245,协议概述,H.245,是通用的多媒体通信控制协议，主要针对会议通信设计。,H.323,系统采用,H.245,协议作为控制协议用于控制通信信道的建立、维护和释放,控制信道,也称为,H.245,信道，通过,H.245,消息控制媒体信道的建立和释放,通信信道,也就是媒体信道，在,H.245,中称为逻辑信道。在其上传送用户通信信息,西安邮电学院,NGN,课程建设小组,H.245,主要协议过程,能力协商,主从确定,打开,/,关闭逻辑通道,西安邮电学院,NGN,课程建设小组,典型呼叫流程（正常启动）,西安邮电学院,NGN,课程建设小组,典型呼叫流程（正常启动）续,西安邮电学院,NGN,课程建设小组,小结：,H.323,用于在分组交换网中提供多媒体业务。呼叫控制是其中的重要组成部分，可用来建立点到点的媒体会话和多点间媒体会议,RAS,消息用于网关和网守间注册、访问控制和状态查询等,H.225.0,协议的作用是呼叫控制,H.245,协议的作用有能力协商、主从控制、打开和关闭逻辑通道,一次,H.323,协议的通话过程使用三种协议合作完成的，首先,RAS,之后,H.225,最后,H.245,西安邮电学院,NGN,课程建设小组,Thank You!,西安邮电学院,NGN,课程建设小组,
