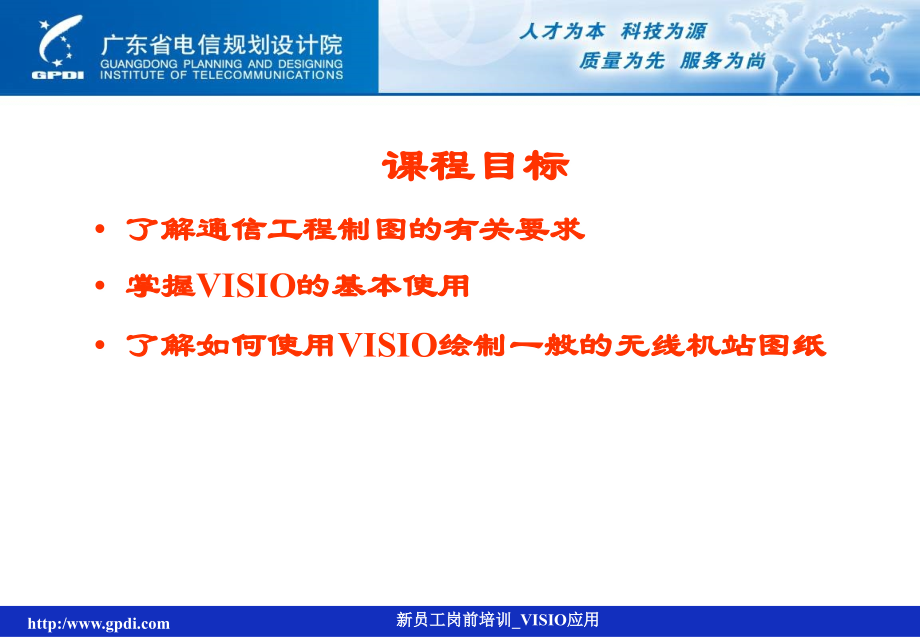

新员工岗前培训,_VISIO,应用,,VISIO,应用技巧,主讲,:,李毅,2006,年,课程目标,了解通信工程制图的有关要求,掌握,VISIO,的基本使用,了解如何使用,VISIO,绘制一般的无线机站图纸,内容提纲,通信工程制图常识,无线专业图纸绘制流程及注意事项,VISIO,应用,内容提纲,通信工程制图常识,无线专业图纸绘制流程及注意事项,VISIO,应用,通信工程制图常识,学习目标：,了解通信工程制图的基本概念,掌握通信工程制图的有关规定,通信工程制图常识,工程识图,通信工程制图的要求,通信工程制图的统一规定,工程识图,通信工程图纸是通过图形符号、文字符号、文字说明及标注表达的,按不同专业的要求将上述元素画在一个平面上就组成了一张工程图纸,工程识图,为了读懂图纸就必须理解和掌握图纸中各种图形符号、文字符号等所代表的含义,专业人员通过图纸了解工程规模、工程内容、统计出工程量、编制出工程概、预算,通信工程制图的要求,选取适宜图纸表述，采用简单的表达方式,图面布局合理，便于识别,选用合适的图线宽度,正确使用图标和行标规定的图形符号,通信工程制图的要求,选择合适的图纸幅面,准确的按规定标注必要的技术数据和注释，并按规定进行书写或打印,按规定设置图衔，按责任范围签字，按规定的顺序编号,通信工程制图的统一规定,图幅尺寸,图线型式及其应用,比例,尺寸标注,字体及写法,图衔,图幅尺寸,幅面和图框大小应符合国标,GB6988.2-86,电气制图一般规则,应选择较小的合适的图面,图幅尺寸,工程图纸尺寸表,图框外留宽：装订线边宽,25mm,，,其余三边宽为,:,A,0,、,A,1,、,A,2,为,10mm,，,A,3,、,A,4,为,5mm,图线型式及其应用,线型分类及其用途表,图线型式及其应用,指引线、尺寸标注线应采用细实线,当需要区分新安装的设备时，粗线表示新建，细线表示原有设施，虚线表示规划预留部分,比例,对于平面布置图等一般有比例要求,对于平面布置图等图纸推荐的比例为：,1:10,1:20,1:50,1:100,1:200,1:500,1:1000,等,应根据实际需要选择合适的比例,尺寸标注,标高和管线长度以米,(m),为单位，其他尺寸均以毫米,(mm),为单位,尺寸数值应顺着尺寸线方向写，数值的高度方向应和尺寸线垂直，并不得被任何线通过,字体及写法,文字内容从左至右横向书写，文字多时宜放在图的下面或右侧，字体推荐使用宋体,图中的“说明”、“注”等字样，应写在具体文字内容的左上方，并使用比文字内容大一号的字体,字体及写法,说明内容多余一项时，应按下列顺序号排列：,1,、,2,、,3,、,(1),、,(2),、,(3),、,1,2,3,字体及写法,涉及数量的数字，均应用阿拉伯数字表示,使用国家颁布的法定计量单位,图衔,通信工程勘查设计图衔的规格举例,图衔,图纸编号按以下规则处理,工程计划号：使用上级下达或签约编排的计划号,图衔,常用设计阶段代号表,参考,通信建设工程概预算人员培训教材,第三章第三节有关内容,内容提纲,通信工程制图常识,无线专业图纸绘制流程及注意事项,VISIO,应用,无线专业图纸绘制流程及注意事项,学习目标：,了解使用,VISIO,绘制一般无线基站图纸的流程及有关注意事项,无线专业图纸绘制流程,无线专业图纸绘制流程,无线专业图纸绘制注意事项,图纸设计绘制前的准备,检查勘查表与草图以及照片，明确图纸的内容，不清楚要及时向勘查人员询问清楚,绘制图衔、机房底图底图,总体了解查勘图，确定机房指北，确定绘图比例和机房建筑底图、梁位（梁位用虚线、与相关标注可设置为不打印）,无线专业图纸绘制注意事项,绘制机房设备布置平面图,对于租用楼房优先考虑电池位、,AC,的引入等，其次考虑空调位（排水、室外机及制冷），确认机房负荷要求，准确填写工作量表,绘制机房装修及照明图,灯管安装位须考虑梁位和走线架是否挡光，新装机房门为外开防火防盗门，要加门槛（一般为,100mm,高，根据实际情况而定），开馈线孔的位置需要勘查人员确认；另外注意是否需要封窗、门或者拆墙、砌墙等,无线专业图纸绘制注意事项,绘制机房走线架图,以设备平面图为基础考虑，注意蓄电池的垂直走线架安装，同时注意梁高及馈线孔高度来确定走线架高度,绘制天馈线俯视图,注意天线分集、天线类型、馈线数量和安装方式，防雷措施，接地电等；准确填写工作量表,无线专业图纸绘制注意事项,绘制天馈线剖视图（侧视图）,根据俯视图及照片来确定从哪个角度来绘制,I-I,视图，原则是要体现出天线的安装、馈线的垂直路由和相应的尺寸等,内容提纲,通信工程制图常识,无线专业图纸绘制流程及注意事项,VISIO,应用,VISIO,应用,学习目标：,了解,VISIO,的基本概念,掌握,VISIO,的基本操作,文件类型,绘图文件（*,.,vsd,）,Visios Drawing,工作空间文件（*,.,vsw,）,Visios Workspace,模板文件（*,.,vss,）,Visios Stencil,样板文件（*,.,vst,）,Visios Template,文件打开方式,*,.,vsd,&*.,vsw,Original,*.,vss,Read only,*.,vst,Copy,环境设置,PageSetup,图纸大小、比例，打印纸大小、比例，各图纸的,Background,与,Foreground,关系等,大小为,A3,的图纸输出在,A4,打印纸时选,Page SetupPrint SetupFit to page,环境设置,工具栏,通常选,Standard,Text,Shape,View,Page&Status Bar,Rulers,，,Grid,Guides,Page Breaks,可,打开,编辑,尺寸标注：先定好尺寸，再放上墙、设备等,复制：,Ctrl+Shift+,拖动，复制出的物体在同一直线上,铅笔的用处,:,增加或删除某点，直线改曲线,编辑,Protection,的设置：在图形上按右键，选,FormatProtection,图层（,Layer,）,的设置：可对图形进行分类，可设置某类图形的打印、显示及颜色,图形的选取：绿色边框,选中了整个图形；灰色边框,选中了子图形,编辑,菜单,WindowsTile,不同文件之间互相对照或在双击,Grouped,图形下边修改边观看修改效果,菜单,WindowsNew Window,应用在同一图形文件的不同图纸同时打开，如在,WindowsTile,的情况下，通过,New Windows,对,Backgroundl,图纸中修改图形，便可直接在它的,Foreground,中看出修改过程,快捷键,Ctrl+RTurn,Rignt,，,Ctrl+LTurn Left,Ctrl+FBring to Front,，,Ctrl+BSend to Back,Ctrl+GGroup,，,Ctrl+UUngroup,Ctrl+,拖动,复制，,Shift+,拖动,限制移动方向为,45,或,90,快捷键,Ctrl+Shift+Z,、,X,上标字、下标字,Ctrl+Shift+,左键、右键,视图的放大、缩小,F4 Repeat,，,重复上一动作,注：,VISIO,版本不同，快捷键可能稍有不同,自开发工具介绍,对齐,自动标注尺寸,自动生成转角,自动小区方向生成,实例演示,如何绘制扩容基站图纸,谢谢大家！,
