剧院扩声系统工程设计.ppt

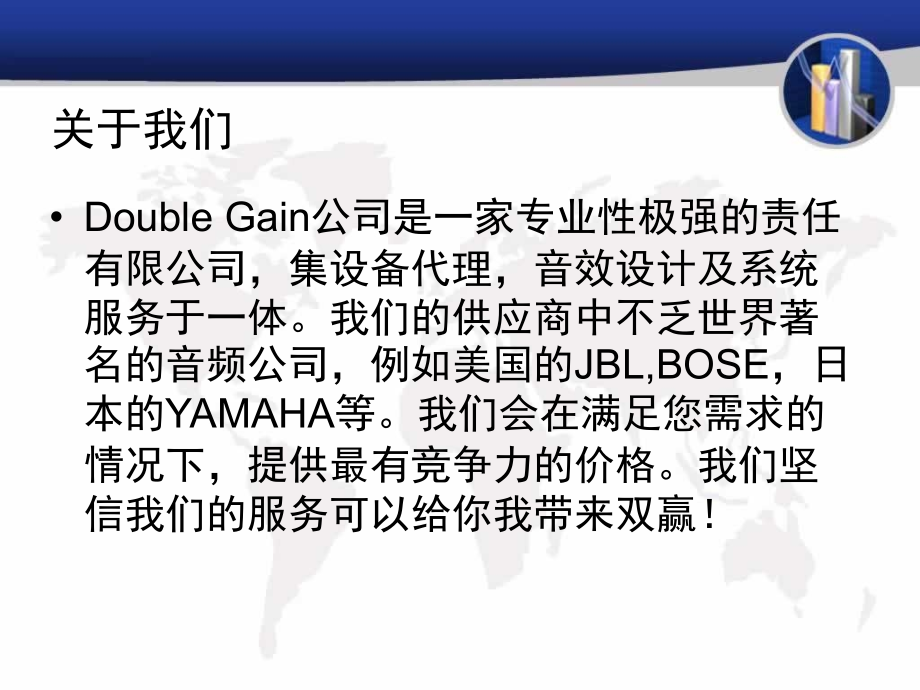

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,剧院扩声系统工程设计,项目组成员：黄一杨 金海楠,盛曦贤 岳 震,关于我们,Double Gain,公司是一家专业性极强的责任有限公司，集设备代理，音效设计及系统服务于一体。我们的供应商中不乏世界著名的音频公司，例如美国的,JBL,BOSE,，日本的,YAMAHA,等。我们会在满足您需求的情况下，提供最有竞争力的价格。我们坚信我们的服务可以给你我带来双赢！,设计依据,本工程建筑方案由Double Gain设计，提供相应的建筑图纸见附图。基本数据如下：,观众座席数：600座。,设计院提供的观众厅混响时间如下：,频率 63 125 250 500 1000 2000 4000 Hz,T60 0.91.6秒,功能要求,剧场设计为多功能的剧场。能够满足大型会议的扩声需要和大型综艺演出、戏剧（含话剧）、地方戏曲演出等使用功能，可以兼用放映电影、投影等。,观众席具有均匀的扩声声场分布、足够的声压级、足够大的动态范围、低失,真，较好的语音清晰度和可懂度。,能满足各类演出音乐创作所需要的声音效果重放。,注重观众席前区中心位置，即：演出贵宾席区域的扩声效果与声音质量。,具有良好的声像定位，提供充分的直达声声能。,扩声系统工程应满足的国家标准和工程规范,GB50371-2006 厅堂扩声系统设计规范,GYJ 25-86 厅堂扩声系统声学特性指标,GB 4959-95 厅堂扩声特性测量方法,GBJ 76-84 厅堂混响时间测量方法,GB/T 14197-93 声系统设备互连的优选配接值,GB 50198 民用闭路监视电视系统工程技 术规范,GY/T 106 有线电视系统技术规范,GY/T 121 有线电视系统测量方法,GBJ 79 工业企业通讯接地设计规范,扩声系统的特性指标,剧场扩声系统应采用,2,声道以上的立体声扩声（还音）系统，应达到和超过,厅堂扩声特征声学特性指标,（原广电部,GYJ25-86,）语言和音乐兼用的扩声系统一级要求。即：,1,最大声压级：（静态平均值）,2504000Hz,时，,98dB,。,2,传输频率特性：,1006300Hz,时，以,2504000Hz,为基准,0dB,，,+4-8dB,，且,在,2504000Hz,内，,+4-6dB,3,系统传输增益：,2504000Hz,的平均值,-6dB,4,声场不均匀度：,2504000Hz,内，,6dB,5,系统暗噪声：应当,NC-25,。但是，室内声环境对电声系统暗噪声的测量影响很大，在此仅供参考。以人耳判断听取不到的系统产生的噪声为准。,系统框图,设计说明及应用设备,为使得功率有余量，按每立方米功率为1.5W计算。因为观众坐席数为600座，剧场面积估算为600平方米，假设剧场高度为10米，则总功率为9000W,根据观众坐席数和建筑室内高度估算出总功率为9000W，最后配置的总功率为14000W,留了很大的功率储备。同时这也方便了如果观众人数较少，可以关闭一些扩声和效果音箱。例如假设第三层没有观众，可以关闭第三层的左右扩声和效果音箱。这样不仅便于控制，而且节能。,观众厅主扩声扬声器系统,观众厅主扩声扬声器分左、中、右三组，因为剧场有三层，为使观众得到良好的听觉效果，采用环绕式设计。即每层左右分别设一台扩声音箱，并在第一层台中设一个中置。这样保证了左中右三组扬声器分别覆盖整个观众席。每台最大功率：,800W,美国,JBL,专业舞台音响,PRX515,观众厅主扩声次低音扬声器,根据标书要求配有独立的次低音扬声器，且次低音扬声器暗装于台口上方中央,YAMAHA 雅马哈 sw118v（右图）,舞台扩声及返送扬声器系统,舞台扩声及返送扬声器系统主要为在舞台上的演员服务，采用左右两台固定安装和中间一台流动相结合的方式。总功率：,2400W,YAMAHA,雅马哈,SM10V,效果声扬声器系统,用作观众厅效果声扬声器。每层后面左右各安装一台。总功率：4800W,JBL-SRX722（右图）,扩声部分一些基本配置,功率放大器：,保证优良的性能和可靠的质量。,功率放大器与其连接的扬声器额定输出功率、阻抗等相匹配。,音频信号处理器：,可选择模拟、数字或两者兼顾混合的配置方式。音频处理器应包括：房间均衡器、压限器、延时器以及系统中相应的电子分频器等设备。,调音台：,设置于声控室中的主调音台是性能稳定，功能先进的模拟调音台。其基本性能指标有：输入通道不少于32路；编组输出通道不少于8路，具有矩阵编组功能，2路总输出控制。,配备1台流动用辅助调音台，采用全数字调音台，输入通道12路以上。,另外，为满足会议的使用，还配备自动混音器，配有防啸叫的反馈抑制器。,设备概述,功率放大器：YAMAHA雅马哈,XM4180,音频信号处理器：c-mark音频处理器 DRD28A,调音台：YAMAHA MG32/14FX,辅助调音台：雅马哈 MG124C 124CX,传声器,SENNHEISER,森海塞尔EW,300,G3,LAXK825,UHF无线话筒,SHURE,舒尔,PGX14/93,无线领夹话筒,PGX1 无线腰包式发射机和PGX4 无线接收机,SHURE,舒尔,PGX14/30,无线头戴话筒,audio-technica,铁三角,PRO,49QL,其他音源,CD唱机：飞利浦（PHILIPS）AZ1852 CD 唱机,DVD兼容机：PioneerDV-989AViDVD,CD光盘刻录机：松下 Panasonic CW-8124,DAT数字录音机：TASCAM DA60 MK2,舞台设计图,一层设计图,二层设计图,三层设计图,工程报价表,序号,项目名称,视频,音响,灯光,备注,1,设备费,559575,2,辅材费,5000,3,设计费,6000,4,安装调试费,3000,5,测试费,3000,6,运保费,700,7,技术培训费,-,8,税费,39170,9,其他,-,合计,598745,音响设备报价明细表,分工情况,黄一杨：设备选择和设备总体规划,岳 震：书写PPT和投标文件,金海楠：AUTO CAD 画图,盛曦娴：设备价格统计,
