消防系统组件及功能模块的课件.ppt

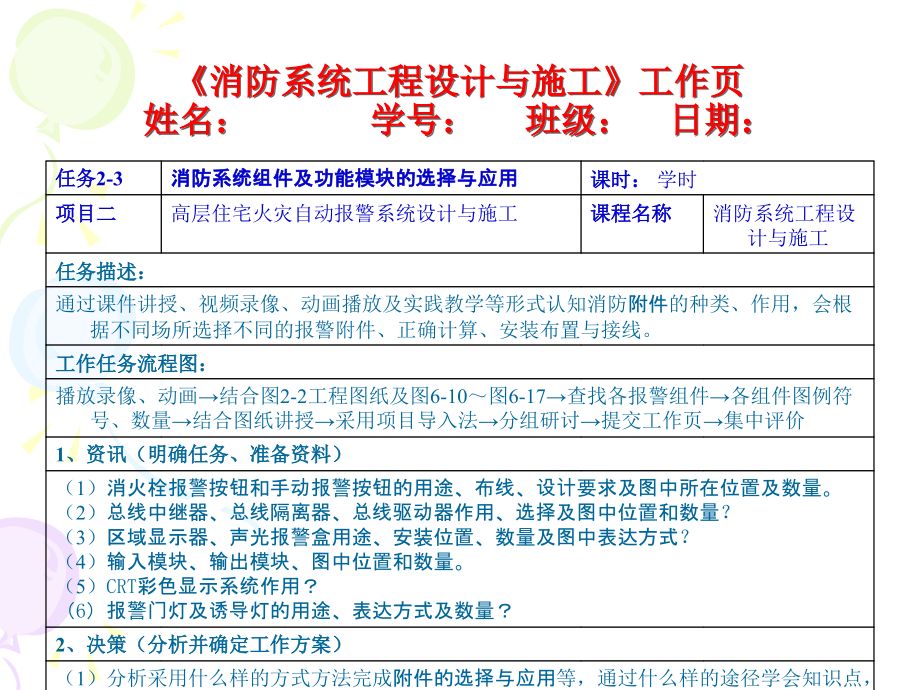

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,任务2-3消防系统组件,及,功能模块的,选择与应用,消防系统工程设计与施工工作页姓名：学号：班级：日期：,任务2-3,消防系统组件及功能模块的选择与应用,课时：,学时,项目二,高层住宅火灾自动报警系统设计与施工,课程名称,消防系统工程设计与施工,任务描述：,通过课件讲授、视频录像、动画播放及实践教学等形式认知消防,附件,的种类、作用，会根据不同场所选择不同的报警附件、正确计算、安装布置与接线。,工作任务流程图：,播放录像、动画结合图2-2工程图纸及图6-10图6-17查找各报警组件各组件图例符号、数量结合图纸讲授采用项目导入法分组研讨提交工作页集中评价,1、资讯（明确任务、准备资料）,（1）,消火栓报警按钮和手动报警按钮的用途、布线、设计要求及图中所在位置及数量。,（2）,总线中继器、总线隔离器、总线驱动器作用、选择及图中位置和数量,？,（3）,区域显示器、声光报警盒用途、安装位置、数量及图中表达方式,？,（4）,输入模块、输出模块、图中位置和数量。,（5）,CRT彩色显示系统作用？,（6）报警门灯及诱导灯的用途、表达方式及数量？,2、决策（分析并确定工作方案）,（1）分析采用什么样的方式方法完成,附件的选择与应用,等，通过什么样的途径学会知识点，初步确定工作任务方案；,（2）小组讨论并完善工作任务方案。,3、计划（制订计划）,制定实施工作任务的计划书；小组成员分工合理 需要通过实物认识、图片搜集、视频播放、查找资料、参观等形式完成本次任务。,（1）通过查找资料和学习明确,附件的,特点及原理等,（2）通过录像、动画、课件,附件的作用、安装位置、布线,等,（3）通过实训学会编码、接线、安装及控制操作等。,4、实施（实施工作方案）,（1）资料搜集使用记录（如用什么规范等）,（2）学习笔记,（3）研讨并填写工作页,5、检查,（1）以小组为单位，进行讲解演示，小组成员补充优化；,（2）学生自己独立检查或小组之间互相交叉检查；,（3）检查学习目标是否达到，任务是否完成。,6、评估,（1）填写学生自评和小组互评考核评价表；,（2）跟老师一起评价认识过程；,（3）与老师深层次的交流；,（4）评估整个工作过程，是否有需要改进的方法。,指导老师评语：,任务完成人签字：,日期：年月日,指导老师签字：,日期：年月日,2.3.1.1、分类、应用原理及设置场所,1.手动报警按钮分类,不带和带电话有电话插孔.,2.,手动报警按钮,作用原理,火灾发生时，按下按钮上的,有机玻璃片，向控制器发出,火灾报警信号，接收到报警,信号后，显示出报警按钮的,编号或位置，并发出报警音响,。,2.31手动报警按钮（亦称手动报警开关）的选用,带电话插孔,不带电话插孔,3、编码：,分为微动开关编码（二、三进制）和电子编码器编码（十进制）,4、应用：,设在公共场所如走廊、楼梯口及人员密集的场所,2.3.1.2、手动报警按钮的选择原则、设计要求、安装与布线,1、手动报警按钮的选择原则与设计要求,（1）选择原则。应考虑如下条件：,工作电压；,报警电流；,使用环境；,编码方式；,外形尺寸。这些技术参数均能从产品样本中获取。,1.设计要求,每个防火分区应至少设置一个按钮。从一个防火分区内任何位置到最邻近的一个按钮的距离不应大于是30m。宜设置在公共活动场所的出入口处。设置在明显的和便于操作的部位。安在墙上时，其底边距地高度宜为1.31.5m,有明显标志。安装时应牢固，不应倾斜，外接导线应留不小于15cm的余量。,每个防火分区应至少设置一只按钮。,从一个防火分区内任何位置到最邻近的一个按钮,的距离不应大于是30m。,宜设置在公共活动场所的出入口处。设置在明显,的和便于操作的部位。,安在墙上时，底边距地为1.31.5m,有明显标志。,安装时应牢固，不应倾斜，外接导线应留不小于,15cm的余量。,（2）设置场所及设计要求,2、手动报警按钮的施工与安装要点,（1)安装应符合,火灾自动报警系统设计规范GB501164-2001和火灾自动报警系统施工及验收规范GB501662007及产品说明书的要求。,（2)安装应参考标准图,火灾报警及消防控制04X501 相关内容。,（3）安装在墙上时,，其底边距地高度宜为1.31.5m,且应有明显标志；,（4）应牢固，不应倾斜；,（5）外接导线,应留不小于15cm的余量。,手动报警按钮的应用,2.32消火栓报警按钮的选用,2.3.2.1、消火栓报警按钮认知,1.消火栓报警按钮分类,按操作不同分为小锤敲击式和嵌按有机玻璃式两,种，按有无电话插孔又分有电话插孔和无电话插孔,两种。,（2）消火栓报警按钮编码。,消火栓按钮有总线型和多线型两种，可直接接入控制器总线，占一个地址编码。,编码型消火栓报警开关占用一个编码地址，直接接入报警二总线，另需接入DC24V电源（二线）供指示灯使用。,消防按钮可电子编码。,2.3.2.2、消火栓报警按钮布线应用及设计要求,1、消火栓报警按钮布线应用,（1）采用总线制起泵方式时,，,消火栓按钮直接和信号二总线连接，见下页图。,布线要求：,信号总线Z1、Z2采用RVS型双绞线，截面积1.0mm2;控制线K1、K2及回答线V+、SN采用BV线，截面积1.5mm2。穿金属管或阻燃管敷设。有较强电磁干扰的环境中建议采用屏蔽连接。回路总线导线总电阻应小于 50，总电容应小于 0.3 F，回路总线导线总长度最长2000m。,DC24V有源回答信号，接泵控制箱，连接,此端子可实现泵控制箱动作直接点亮泵运行指示灯,与控制器信号二总线连接不分极性,无源常开触点，用于直接启泵控制时，需外接24V电源,（2）采用消火栓按钮直接起泵方式应用接线。,消防按钮接线端子示意见书。,布线要求：,信号Z1、Z2采用RVS型双绞线，截面积1.0mm2;D1、D2采用BV线，截面积1.5mm2。,2、消火栓报警按钮安装与设计要求,（1）消火栓报警按钮安装要求,。,按规范规定：每个防火分区应至少设置一只手动火灾报警按钮。从一个防火分区内任何位置到最邻近的一只手动火灾报警按钮的距离不应大于是30m。安装在距消火栓箱200mm处，底边距地1.31.5m，留有150mm余量。安装前应首先检查消火栓按钮外壳是否完好无损，配件、标识是否齐全。确认消火栓按钮与设计图纸上所注类型及位置一致。布线施工后，通过预埋盒或膨胀螺栓将消火栓按钮底壳固定在墙上。按照总线接线要求接好消火栓按钮接线端子上的连线。将消火栓按钮上盖卡入消火栓按钮下外壳上的卡簧。,1、输入模块（亦称监视模块）认知,（1）输入模块的作用及适用范围,作用是接收现场装置的报警信号，实现信号向火灾报警控制器的传输。,适用于消火栓按钮、水流指示器、湿式报警阀压力开关、700C或2800C防火阀等。模块可采用电子编码器完成编码设置。中,心距顶棚0.5m,应用示例,直接接入报警二总线。,2.33现场模块（又称接口）的选用,（2）输入模块的结构、安装与布线,Z1、Z2：与控制器信号二总线连接的端子;,I1、G：与设备的无源常开触点（设备动作闭合报警型）连接的端子，也可通过电子编码器设置常闭输入。,布线要求：信号总线Z1、Z2采用RVS型双绞线，截面积1.0mm2;I1、采用RV软线，截面积1.0mm2。,本模块采用明装，一般是墙上安装，当进线管预埋时，可将底盒安装在86H50型预埋盒上，底盒与盖间采用拔插式结构安装，折卸简单方便，便于调试维修。,（1）,控制模块的作用,是控制消防设备（如：电磁脱扣式排烟口、消防泵、喷淋泵、防排烟风机、防火卷帘、电梯等），可DC24V电压输出、常开或常闭接点输出，另外模块还设有开关信号输入端，用于接收返回信号。,（2）安装与布线,中心距顶棚0.5m,（3）应用示例,接入报警总线和DC24V电源线，共四线。,2、智能型编码单输入/输出模块,控制,模块,（,1）切换模块与控制模块配合使用，,实现对现场大电流设备或交流设备（强电设备）的控制，保证交直流的隔离。,（2）安装,墙上安装，中心距顶棚0.5m,3、切换模块认知,切换模块,1、分类与使用,分为非编码型与编码型两种.,作用是:当现场发生火灾并被确认后,安装在现场的声光讯响器可由消,防控制中心的火灾报警控制器启,动,发出强烈的声光信号,以达到,提醒人员注意的目的.,2、安装,：,墙上安装:距地2.2m,卷帘两侧吸顶,234声光报警盒(亦称声光讯响器)的选用,3、声光讯响器设置要求,（1）未设置火灾应急广播的火灾自动报警系统,，应设置火灾警报装置。,（2）每个防火分区至少应设置一个火灾警报装置,，,警报装置宜采用手动或自动控制方式。,（3）在环境噪声大于60db的场所设置,火灾警报装置时，其声警报的声压级应高于背景噪声15db。,（4）火灾警报装置应安装在安全出口附近明显处,，一般宜设置在各楼层走道靠近楼梯出口处，距地面1.8m以上。光警报器与消防应急疏散标志不宜在同一面墙上，安装在同一面墙上时，距离应大于1m。,4、应用实例,1、报警门灯,门灯一般安装在巡视观察方便的地方，如会议室，餐,厅，房间等门口上方，便于从外部了解内部的火灾探测,器是否报警。,2.诱导灯(引导灯),安在各疏散通道上，与消防控制中心控制器相接。当火,灾时，在消防中心手动操作打开有关的引导灯。指示人,员疏散通道。,2.35报警门灯及诱导灯应用,2.36总线中继器的使用,1.中继器(中继模块）认知,中继器可作为总线信号输入,与输出间的电气隔离，完成,了探测器总线的信号隔离传,输，可增强整个系统的抗干,扰能力，并且具有扩展探测,器总线通讯距离的功能.,2、中继器安装与布线,中继器安在现场，墙上安装，采用M3螺钉固定。,24VIN：DC18VDC30V电压输入端子,Z1IN、Z2IN:无极性信号二总线输入端予，与控制器无极性信号二总线输出连接，距离应小于1000m,Z10、Z20：隔离无级性两总线输出端子,布线要求：无极性信号二总线采用RVS双绞线，截面积1.0mm2;24V电源线采用BV线，截面积1.5mm2。,3、中继器特点,（1）工作稳定可靠，抗电磁干扰能力强；,（2）使用安全，具有抗工频干扰能力。,4、中继器技术特性（见书）,5、中继器应用及终端,在消防系统中为了降低成本，使用非编码设备，无法直接与信号总线相连，要加入编码中继器和终端以便使非编码设备能正常的接入信号总线中。,编码中继器终端与非编码设备的连接,1.总线隔离器作用,当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，以保证系统的其它部分能够正常工作，同时便于确认发生故障的总线部位。当故障部分的总线修复后，隔离器可自动恢复工作，将被隔离的部分重新纳入系统。,2.3.7总线隔离器,2.结构特征、安装与布线,外形尺寸及结构与输入模块相同，安装方法也相同，一般,安装在总线的分支处，可直接串联在总线上,，吸顶安装。,Z1.Z2：无极性信号二总线输入端子；,Z01.ZO2：无极性信号二总线输出端子，最多可接入50个编码设备(含各类探测器或编码模块)；,A：动作电流选择端子，与ZO1短接时，隔离器最多可接入100个编码设备(含各类探测器或编码模块)；,布线要求：直接与信号二总线连接，无需其它布线。可选用截面积1.0mm2的RVS双绞线。,3.应用示例,总线隔离器应接在各分支回路中以起到短,路保护作用,1.作用,：增强线路的驱动能力。,2.使用场所,当总线传输距离太长,太密，超长(500m)安装一只,所监控设备电流超过200mA，每200mA左右用一只；,当一台报警器监控的部超过200以上，每200件左右用一只,2.38总线驱动器,1.作用及适用范围,当一个系统中不安装区域报警控制器时，应在各报警区域安装区域装显示器,作用：配合电气火灾监控设备使用的中文显示器，用于监测电气火灾监控网络中探测器的工作状态，显示探测器实时的监测数据，包括漏电、温度、故障等信息，有指示灯指示系统关健的状态信息，可以发出声/光警报提示。,2.39区域显示器（又叫火灾显示盘或层显）,2、布线,A、B：连接火灾报警控制器的通讯总线端子；,+24V、GND：DC24V 电源线端子。,布线要求：DC24V 电源线采用BV 线，截面积2.5 mm2；通讯线A、B 采用RVVP 屏蔽线，截面积1.0 mm2。,1、CRT报警显示系统的作用,是把所有与消防系统有关的建筑物的平面图形及报警区域和报警点存入计算机内，火灾时，CRT显示屏上能自动用声光显示部位，用不同的音响来反映各种设备的具体位置。用汉字和图形来进一步说明发生火灾的部位、时间及报警类型，打印机自动打印，以便记忆着火时间，进行事故分析和存档，给消防值班人员更直观更方便地提供火情和消防信息。,2.3.10 CRT彩色显示系统,2、对CRT报警显示系统的要求,报警时，显示及打印火灾监视平面平面中火,灾点位置、探测器种类、火灾报警时间；,在CRT平面上建立相应的符号。利用不同的符,号不同的颜色代表不同的设备，有明显的不同音,响。,当进行手动检查时，显示并打印检查结果。,火警优先功能，应不受其他以及用户的要求所,编制的软件影响。,3、组成,包括系统的接口板、计算机、彩色监视器、打印,机，是一种高智能化的显示系统。,4、应用展示,小结：,1、报警附件作用,2、报警附件接线,3、报警附件的区别,
