第节-电磁感应现象.ppt

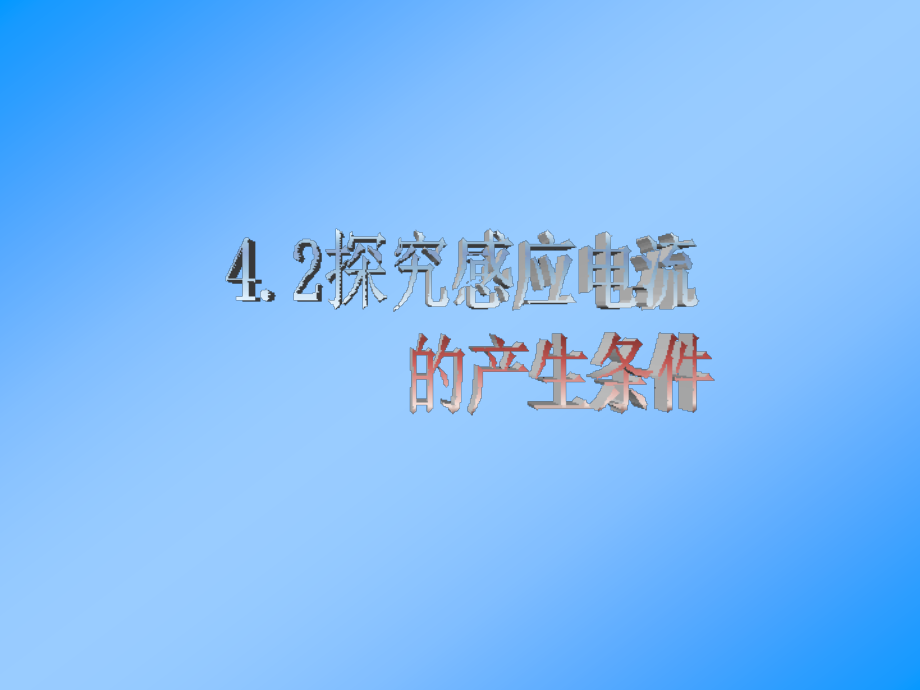

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,4.2探究感应电流,的产生条件,1,、奥斯特的发现,“电生磁”,2,、法拉第的发现,“磁生电”,导线应该朝哪个方向放置才能发现这样的现象？,什么时候才能出现这样的现象？,一、划时代的发现,二、探究电磁感应的产生条件,1,、初中研究的结论,闭合电路,的部分导体,切割,磁感线 时有感应电流产生,二、探究电磁感应的产生,条件,2,、线圈中插入、抽出磁铁,磁铁的运动,表针的摆动方向,磁铁的运动,表针的摆动方向,N,极插入线圈,S,极插入线圈,N,极停在线圈中,S,极停在线圈中,N,极从线圈中抽出,S,极从线圈中抽出,向右,不摆动,向左,向左,不摆动,向右,结论：只有磁铁相对线圈运动时，有电流产生。磁铁相对线圈静止时，没有电流产生。,3,、模拟法拉第的实验,操作,现象,开关闭合瞬间,开关断开瞬间,开关闭合时，滑动变阻器不动,开关闭合时，迅速移动变阻器的滑片,有电流产生,有电流产生,无电流产生,有电流产生,结论：只有当线圈,A,中电流变化时，线圈,B,中才有电流产生。,分析论证,归纳总结,结论：只要穿过闭合电路的磁通量变化，闭合电路中就有感应电流产生。,例题,1,如图所示，在磁感应强度为,B,的匀强磁场中有一面积为,S,的矩形线圈,abcd,，垂直于磁场方向放置，则此时通过线圈的磁通量为多大？现使线圈以,ab,边为轴转,180,，求此过程磁通量的变化？,如图所示，环形金属软弹簧，套在条形磁铁的中心位置。若将弹簧沿半径向外拉，使其面积增大，则穿过弹簧所包围面积的磁通量将（）,A,增大,B,减小,C,不变,D,无法确定如何变化,练习,例题,2,关于感应电流,下列说法中正确的是（）,A,只要穿过线圈的磁通量发生变化，线圈,中就一定有感应电流,B,只要闭合导线做切割磁感线运动，导线,中就一定有感应电流,C,若闭合电路的一部分导体不做切割磁感,线运动，闭合电路中一定没有感应电流,D,当穿过闭合电路的磁通量发生变化时，,闭合电路中一定有感应 电流,练习,
