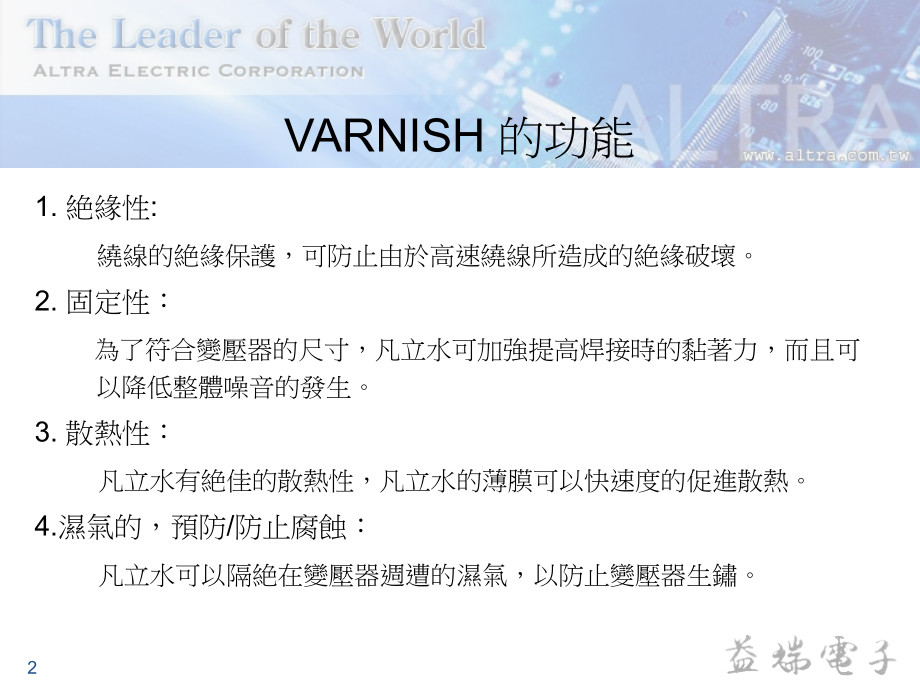

按一下以編輯母片標題樣式,*,*,*,益瑞電子股份有限公司,ALTRA ELECTRIC CORPORATION,HITACHI VARNISH,WP-2952F-2GY,1,VARNISH,的功能,1.,絶緣性,:,繞線的絶緣保護，可防止由於高速繞線所造成的絶緣破壞。,2.,固定性：,為了符合變壓器的尺寸，凡立水可加強提高焊接時的黏著力，而且可以降低整體噪音的發生。,3.,散熱性：,凡立水有絶佳的散熱性，凡立水的薄膜可以快速度的促進散熱。,4.,濕氣的，預防,/,防止腐蝕：,凡立水可以隔絶在變壓器週遭的濕氣，以防止變壓器生鏽。,2,VARNISH,的種類與特性,NON-SOLVENT,非溶劑型,VARNISH,本漆,(WP-2952F-2GY)+,稀釋劑,(S-PS)+,硬化劑,(CT-48),110,左右即可乾燥，低溫速乾性優良。,硬化速度快。,原品,(,本漆未加入硬化劑,),保存較容易。,符合環保要求,(,化學分子可分解,),，符合,ISO14000,的環保要求,。,SOLVENT,溶劑型,VARNISH(WA-238A)+,稀釋劑,(S-30),110,左右即可乾燥，低溫速乾性優良。,使用上較容易,(,本漆,+,稀釋液,),。,接著力強。,凡立水處理時的刺激臭味少。,3,VARNISH,的特性,用途：各種小型線圈、電源變壓器、螢光燈安定器線圈。,非溶劑型,溶劑型,WP-2952F-2GY,WA-238A(LF),粘度,(25,、,Pa,s),0.04,0.06,比重,(25),0.98,0.9,凝胶化時間,(100,、,min),5.0,-,有效時間,(40,、,d),5,-,切斷接合力*,1(23,、,N),530,300,體積電阻率,(-m)(,常態,),4x10,13,3x10,13,絶緣破壞的強度,(KV/mm),20.3,10.00(kv/0.1m/m),硬化條件,(/h),110/1.5,110/1+110/4,4,Non-solvent Type,的優點,環保,烘乾時間短,(1 2 hours),凝固性較好,扭斷力大,(,不容易破壞,),可保存較久,(,未加入硬化劑前,),5,Non-solvent Type,的包裝方式,品 名,包裝方式,凡立水,WP-2952F-2G(Y),18KG/CAN,180KG/DRUM,稀釋劑,S-PS,16KG/CAN,硬化劑,CT-48(C),0.36KG/BOT,10BOT/CTN(3.6KG),6,操作步驟,粘度管理,I,(,日立第,20,號粘度杯的粘度管理,),1-1,測量在罐中的,WP-2952F-2GY,製品的溫度,(Ex.25),1-2,使用第,20,號粘度杯量,WP-2952F-2GY,的粘度,(Ex.32.5,秒,),1-3,如圖,可以得知粘度為,0.4,泊,流下時間,(S),粘度,(,mPa,S),7,操作步驟,粘度管理,II,(,日立第,20,號粘度杯的粘度管理,),1-4,根據圖確認溫度在,25,的條,件下的粘度及是否在推薦的,範圍。,1-5,如果交叉點在虛線之上，特,別是警告線之上時，表示粘,度增加，必須加入稀釋劑,(S-PS,或苯乙烯單體,),，直至,交叉點進入虛線圍。,1-6,如果交叉點在虛線以上,應,增加清漆。,適正範圍,S-PS,追加,新清漆追加,溫度,粘度,(,mPa,S),8,日立,20,號粘度杯操作示意圖,1.,將待測液體倒入容器並測定溫度。,2.,將日立,20,號粘度杯浸泡在待測液體中,12,分鐘，使其溫度一致。,3.,快速提起粘度杯，並按下秒表。,4.,注意粘度杯下方小孔液體流動由線狀變成液滴時，按停秒表即為測定 流下時間。,5.,重覆,24,操作，測定,3,次取其平均值。,日立粘度杯操作示意圖,粘度杯,溫度計,9,日立,20,號粘度杯的流下時間與粘度關係,流下時間,(S),粘度,(,mPa,S),10,日立,20,號粘度杯流下時間與溫度關係,(s),溫度,(),流下時間,(,日立,20,號量杯,),S-PS,追加,新清漆追加,適正範圍,11,操作步驟,比重管理,2-1,測量在罐中的,WP-2952F-2GY,製品的溫度,(Ex.25),2-2,測量比重,(Ex.0.980),2-3,根據圖確認溫度在,25,時的比重及是否在推薦的範圍,。,2-4,如果交叉點在虛線之上,必須加入稀釋劑,(S-PS,或苯乙烯單體,),直至交叉點進入虛線範圍。,2-5,如果交叉點在虛線以上,應增加漆,。,12,比重與溫度的關係,溫度,(,),比重,合理範圍,S-PS,追加,新清漆追加,13,粘度與比重推薦上下限值,14,WP-2952F-2GY/CT-48,調配後可存放之時間,溫度,適用時間,h,WP-2952F-2GY/CT-48(C)2.0%,調配比例後,常溫,25,約可存放,18,日,30,可存放,12,日,40,約,5,日,15,凡立水操作流程,建議,WP-2952F-2GY,與,CT-48,的使用比例,100,：,2,1.,預熱：建議溫度,110115/1020min,2.,空冷：,520min,3.,含浸：,25min,4.,瀝乾：,520min,5.,烘烤：,110,10,約,1.5 2Hr,16,The End!,益瑞電子股份有限公司,,.tw,TEL:[phone],17,
