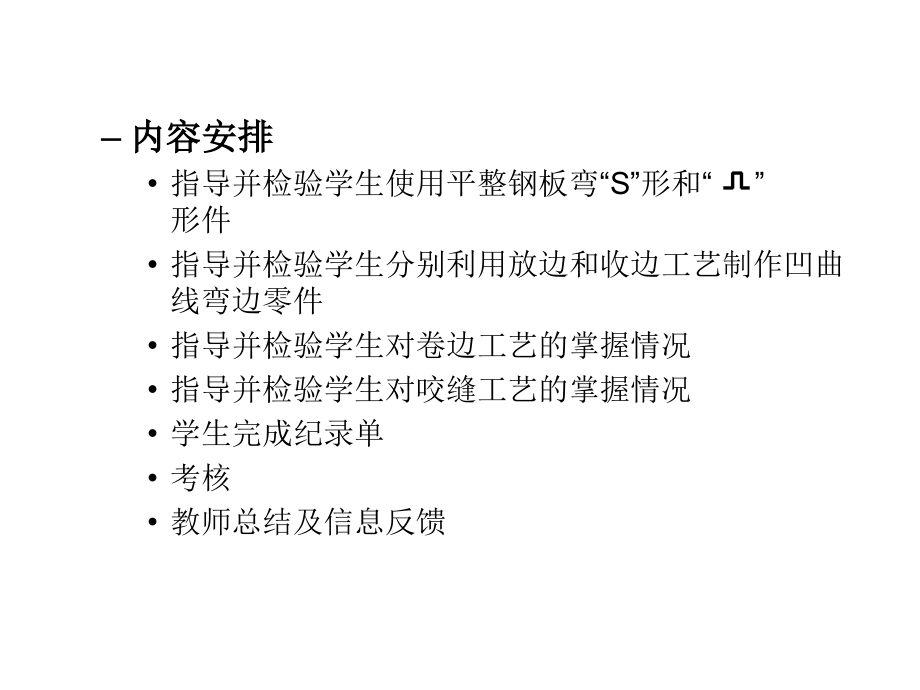

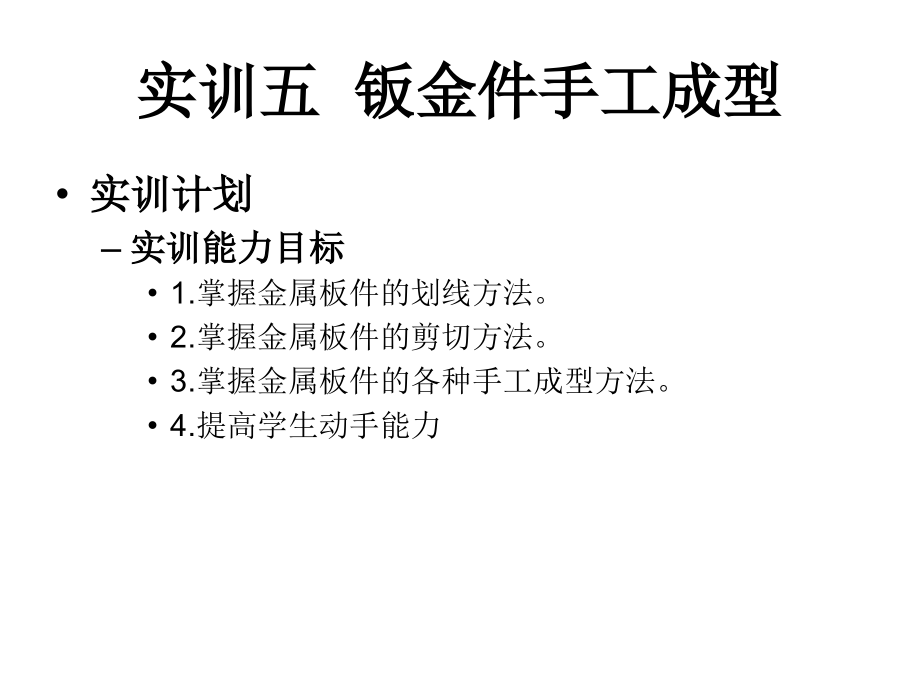

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,实训五 钣金件手工成型,实训计划,实训能力目标,1.,掌握金属板件的划线方法。,2.,掌握金属板件的剪切方法。,3.,掌握金属板件的各种手工成型方法。,4.,提高学生动手能力,内容安排,指导并检验学生使用平整钢板弯“,S”,形和“”形件,指导并检验学生分别利用放边和收边工艺制作凹曲线弯边零件,指导并检验学生对卷边工艺的掌握情况,指导并检验学生对咬缝工艺的掌握情况,学生完成纪录单,考核,教师总结及信息反馈,实训过程,实训准备阶段,教师在实训前准备：,（,1,）设备：台虎钳、划线平台、钣金平台、方箱、,V,型块,（,2,）材料：,1mm,厚铁板（可用木板或硬纸板代替）、铁丝、轿车前翼子板、方木块。,（,3,）工具：划针、钢板尺、直角尺、划线盘、高度尺、划规、角度规、样冲、粉线、钢板剪刀（剪金属）、橡胶锤、起皱钳、槽钢（长,30cm,）、圆钢（长,30cm,）、常用工具。,学生在实训前准备：,（,1,）了解本次实训课所要求的技能。,（,2,）佩戴好个人安全防护用品：工作服、工作帽、工作鞋、手套、防护眼镜、耳塞。,（,3,）准备好学生实训记录单,并思考如下问题：,（,1,）如何在金属板材上规范划线？,（,2,）如何在金属板上剪出规范的几何形状？,（,3,）如何用手工制作“,S”,形件和“”形件？,（,4,）如何进行板件的放边操作？,（,5,）如何进行卷边和咬缝？,（,6,）如何用掌握的基本成型工艺，制作一块车身复杂形状的板件？,指导学生实训阶段,一、劳动安全,1.,常规防护,穿工作服、工作鞋，戴手套、工作帽。,2.,耳部防护,当进行钣金敲打作业时，一定要佩戴耳塞。,二、钣金下料,（一）划线,划线前通常将,V,型块或方箱放在平板上，再将工件靠在,V,型块或方箱上，然后用划线工具进行划线,1.,划直线,1,）用直尺和划针划直线,2,）用划线盘划直线,2.,划曲线,1,）用样冲定中心点,2,）用划规划曲线,划规开口的调整,中心点在工件边缘的划法,中心点在工件之外,中心点与圆弧线不在同一平面,（二）板件剪切,1.,直线的剪切方法,2.,外圆的剪切方法,3.,内圆的剪切方法,4.,厚料的剪切方法,三、钣金件手工成型,（一）板件弯曲,1.,角形弯折,1,）弯直角件,弯钳口上段较长的工作,a,）正确的,b,）错误的,弯钳口上段较短的工作,a,）正确的,b,）错误的,用角铁夹持弯直角,2,）弯,S,形件,3,）弯形件,2.,弧形弯曲,1,）弯曲圆弧形件,（,a,）在槽钢上弯曲；（,b,）在铁砧上弯曲；（,c,）在圆钢上整圆,1-,槽钢,2,、,4,、,6-,坯料,3-,铁砧,5-,圆钢,2,）弯曲复杂形状工件,（二）板件放边与收边,1.,打薄放边,a,）正确的,b,）错误的,2.,板件收边,）用折皱钳起皱收边,）搂弯收边,（三）板件卷边,1.,夹丝卷边,（四）板件咬缝,1.,计算咬缝余量,（,1,）咬缝宽度确定,（,2,）卧式咬缝余量计算,（,3,）立式咬缝余量计算,卧式咬口的余量,立式咬缝余量,2.,制作卧式单扣,3.,制作卧式双扣,4.,制作立式半扣,5.,制作立式双扣,卧式单扣的制作过程,立式半扣的制作过程,立式双扣的制作过程,检验学生实训能力阶段,实训教师给学生提供一块轿车前翼子板，在边缘处选取长,10cm,宽,5cm,的区域，该区域内要包含一处棱线、一处曲线、一处曲面，如图所示。要求学生能利用现有工具和材料，采用规范的操作工艺制作出一块与选定区域形状一致的板件。,
