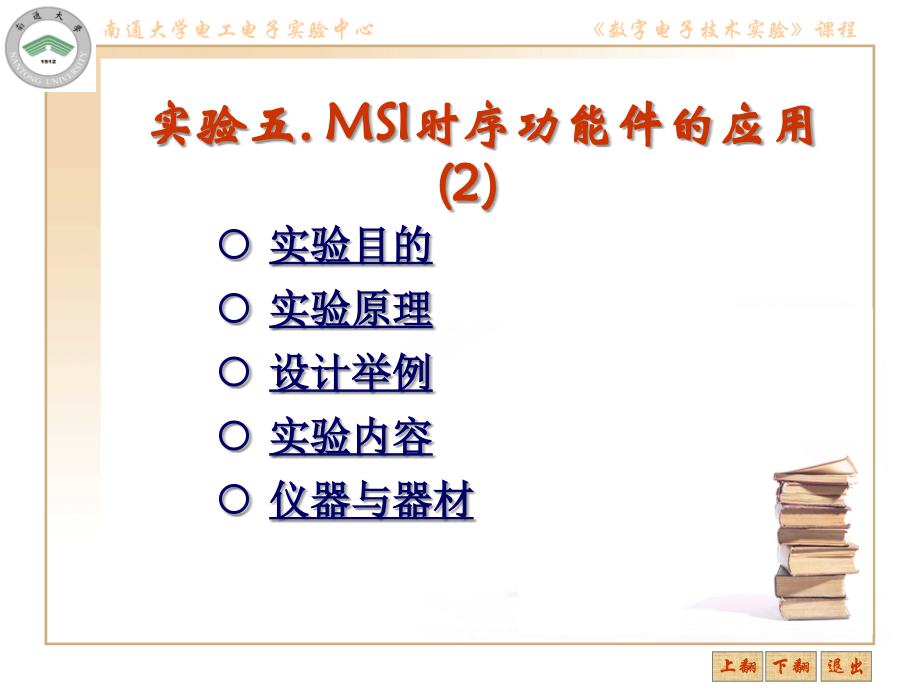

实验六_MSI时序功能件的应用(2).ppt

单击此处编辑母版标题样式,*,南通大学电工电子实验中心,数字电子技术实验,课程,下翻,上翻,退出,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,实验五,.MSI,时序功能件的应用,(2),实验目的,实验原理,设计举例,实验内容,仪器与器材,一、实验目的,掌握常用计数器的工作原理、逻辑功能和使用方法；,熟悉中规模集成计数器的应用。,二、实验原理,计数器是在数字电路中不可或缺的时序器件，它不仅用于统计脉冲个数，而且还用于定时、分频、产生节拍脉冲和脉冲序列以及进行数字运算等。,集成计数器种类很多，在此以,74160,为例，通过对几个较典型的集成计数器功能和应用的介绍，帮助学生提高借助产品手册上给出的功能表，正确而灵活地运用集成计数器的能力。,74LS160,（十进制可预置同步计数器）,？有什么功能呢？,异步清零功能；,同步并行置数功能；,同步十进制加计数功能；,保持功能,74LS160,的功能表,三 设计举例,举例,1.,用,74160,实现十二进制的计数器。,借助“异步清零”功能构成十二进制计数器（如下图）。,M=12,，因为,10M100,，所以用两片,74160,，两片的端直接与,计数脉冲相连，并将低位片（,I,）的进位输出,CO,送到高位片,（,II,）的计数控制端,CT,P,和,CT,T,。模,12,，当计数值为,00010010,时，,CR=0,。,举例,2.,用,74160,实现十二进制的计数器。,借助同步置数功能（置,0,位）构成十二进制计数器，如图,示。当第一片输出,Q,1,与第二片输出,Q,0,同时为,1,时，产生置数信,号，使下一,CP,作用时置,0,，故此两输出经与非门输出送至两,片的,LD,，以构成同步置数的条件,均置,0000,。,举例,3.,用,74160,实现十二进制的计数器。,借助同步置数功能（置值法）构成十二进制计数器，如,图示。要求,M=12,，因而多余的状态数为,100-M=88,。十进制,数,88,对应的码是,10001000,，于是如果在,10011001,状态下准,备好同步置数条件即,CO=1,，,LD=0,，则下一个,CP,计数脉冲上,升沿就能使计数值不变成,00000000,，而转为,10001000,，从,而构成置值法的十二进制计数器。,四、实验内容,用,74160,设计简易数字电子钟，说明如下：,（,1,）设已有周期,1,分钟的时钟脉冲；,（,2,）显示“时”（,0-23,）和“分”（,0-59,）。,简易数字电子钟设计方案（以小时为例）,异步清零法,同步置数法,个位、十位时钟不同步,五、仪器与器材,（,1,）双踪示波器,YB4320,型,1,台,（,2,）函数发生器,YB1638,型,1,台,（,3,）电流稳压电源,DF1701S,型,1,台,（,4,）电路与数字实验箱,YB3262,型,1,台,（,5,）主要器材,74LS160 2,片,74LS194 2,片,74LS112 1,片,74LS00 1,片,74LS74 1,片,
