表达方法之 剖视及以后.ppt

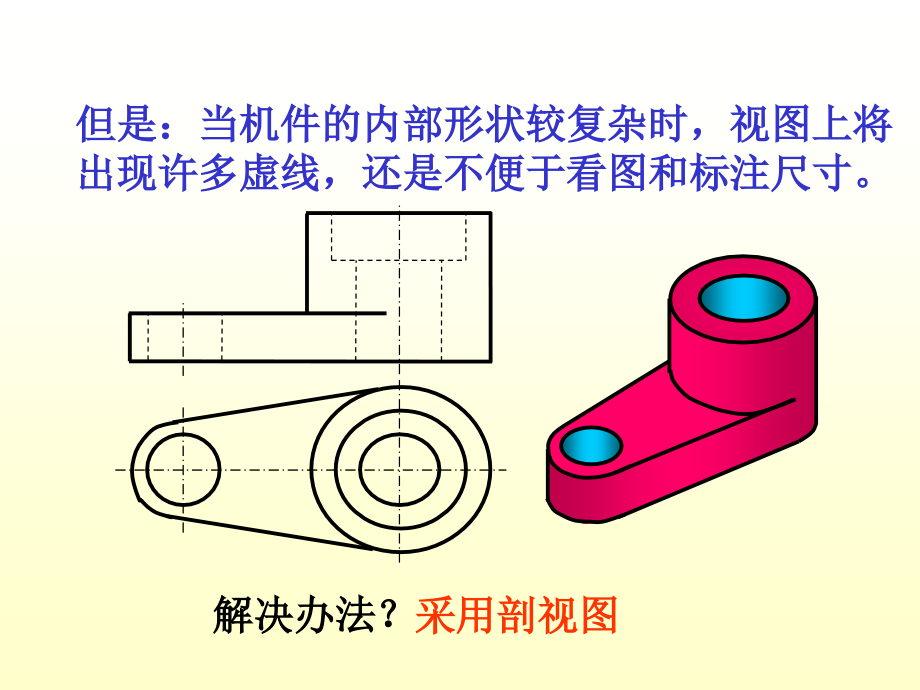

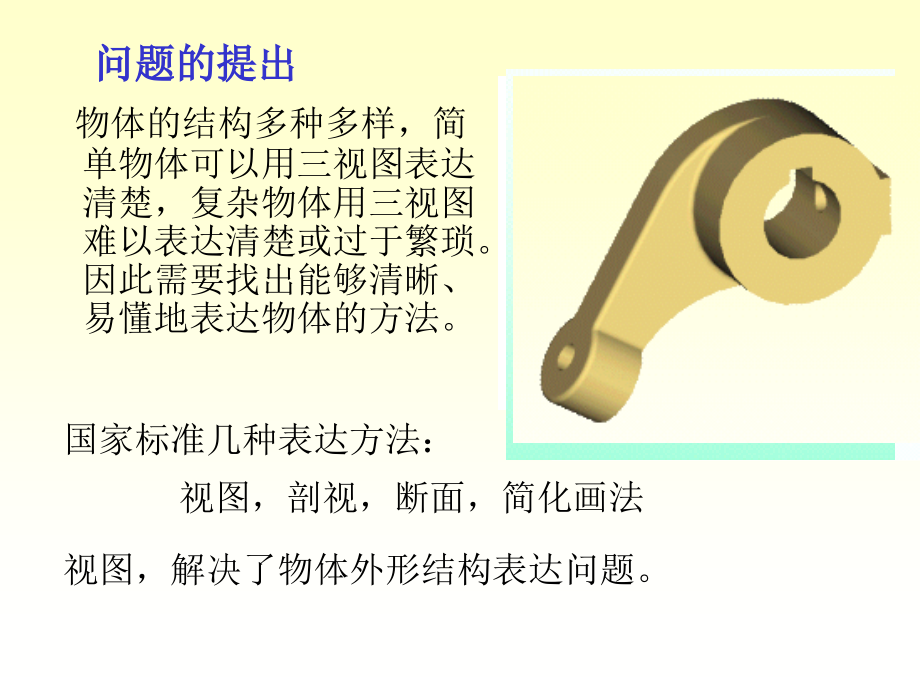

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,物体的结构多种多样，简单物体可以用三视图表达清楚，复杂物体用三视图难以表达清楚或过于繁琐。因此需要找出能够清晰、易懂地表达物体的方法。,问题的提出,国家标准几种表达方法：,视图，剖视，断面，简化画法,视图，解决了物体外形结构表达问题。,但是：当机件的内部形状较复杂时，视图上将出现许多虚线，还是不便于看图和标注尺寸。,解决办法？,采用剖视图,第七章 机件形状的表示方法,7-1,视图,7-2,剖视图,7-3,断面图,7-4,局部放大,及简化画法,7-5,表达方法综合举例,7-2,剖视,一、剖视图的概念,形成、画法和注意事项,二、剖视图的种类,全剖、半剖和局部剖,三、剖切面的剖切方法（剖切面的种类）,单一剖、旋转剖、阶梯剖和斜剖,一、剖视,图,的概念,剖视图的形成,剖视图的画法,剖视图画图注意事项,剖视图的标注,剖视图的形成,假想用一剖切面将机件剖开，移去剖切面和观察者之间的部分，将其余部分向投影面投影，得到的视图就称为,剖视图,2.剖视图的画法,先画出剖视图的外轮廓线，再画剖开后内部可见线。,虚线不画,确定剖切面位置，,如何投影？哪部分移走？剩下部分的形状？哪些部分投射时可看到？,应将所有剩余部分进行投影：,在断面（,剖切面切到物体的实体部分,）内画上,剖面符号,3.画剖视图的注意事项,剖切是一种假想,，当一个视图画成剖视后,其它视图仍应完整画出，并可取剖视,剖切面后方的可见部分,全部画出，不多,不漏,在剖视图上已经表达清楚的结构,在其它视图上此部分结构的投影为虚线时,其,虚线应省略不画,。但没有表示清楚的结构，,也允许画少量虚线,。,合理确定剖切面位置,B,B,A-A,B-B,A,A,A,A,A-A,4.剖视图的标注,标注内容,（3要素）,剖切符号,:表示剖切面起、迄和转折位置,投射方向,：在剖切符号两端，用箭头表示,剖视图的,名称：,用大写英文字母表示,省略标注的情况,1、当单一剖切面处在物体的对称面上，剖视图按投影关系配置，且中间又没有其它图形隔开时，可,省略标注,2、当剖视图按投影关系配置，中间又没有其它图形隔开时，可,省略箭头,容易漏线的例子(一),容易漏线的例子(二),A,-,A,A,A,B,B,B B,-,C,C,-,C,C,2、,若不需通过剖面符号表示材料的类别时，剖面符号可采用通用剖面线表示。,通用剖面线为细实线，一般与主,要轮廓或剖面区域的对称线成45角；同一物体的各个剖面区域，其剖面线画法应一致（方向一致，间距一致）。,1、材料不同剖面符号也不同（,表,）,剖面符号画法:,3、剖面符号不能打出轮廓之外，也不能打在物体内部的空心处。,不同材料的剖面符号,二、剖视图的种类,按剖到物体的多少分，剖视图的种类有：,AA,全剖视图,半剖视图,局部剖视图,1.全剖视,用剖切面完全地剖开物体所得的剖视图。,外形简单，内部形状较复杂。,适用范围：,A,A,AA,半剖视,不能表达外形,A,A,AA,存在什么问题？,解决办法,：,以对称线为界，一半画视图，一半画剖视。,半剖视,已表达清楚的,内形虚线不画,AA,B,B,适用范围：,内、外形都需要表达，而形状又基本对称时。,A,A,AA,BB,B,B,3.局部剖,用剖切平面局部地剖开物体所得的剖视图。,A,A,AA,BB,局部剖 例,投影方向,投影方向,适用范围：,局部剖是一种较灵活的表示方法，适用范围较广。,只有局部内形需要剖切表示时。,实心杆上有孔、槽时，应采用局部剖视。,当对称机件的轮廓线与中心线重合，,不宜采用半剖视时。,错误,正确,A,A,B,B,AA,BB,当机件的内外形都较复杂，而图形,又不对称时。,画局部剖应注意的问题：,波浪线不能与图上的其它图线重合。,错误,正确,波浪线不能穿空而过，也不能超出视图的,轮廓线。,三、剖切平面的种类及适用条件,1、单一剖切面,2、两相交的剖切平面,3、几个互相平行的剖切平面,1.单一剖切平面,平行于某一基本投影面,A,A,AA,适用于外形简单，内部结构较为复杂的情况,不平行于任何基本投影面（投影面垂直面）,适用范围：,当机件具有倾斜部分，同时这部分内形和外形都需表达时。,此剖视可按斜视,图的配置方式配,置。,A,A,不平行于任何基本投影面（投影面垂直面）,标注方法：,AA,AA,B,B,BB,AA,剖切位置：剖切符号,投影方向：箭头,视图名称：字母,全,剖视图,两相交的剖切平面,两相交的剖切平面,标注方法：,应注意的问题：,两剖切面的交线一般应与机件的轴线重合。,在剖切面后的其它结构仍按原来位置投射。,适用范围：,当机件的内部结构形状用一个剖切平面剖切不能表达完全，且机件又具有回转轴时。,A,A,A,AA,几个平行的剖切平面,剖视图的绘图过程,几个平行的剖切平面,标注方法：,注意问题：,两剖切平面的转折处不应与图上的轮廓线重合，,在剖视图上不应在转折处画线。,在剖视图内不能出现不完整的要素。只有当两个,要素有公共对称中心线或轴线时，可以此为界各,画一半。,适用范围：,当机件上的孔槽及空腔等内部结构不在同一平面内时。,A,A,A,A,AA,A,A,A,A,AA,7.3,断面图,一、断面图的概念,假想用剖切平面把机件的某处切断，仅画出断面的图形称为断面图。,二、,断面图,与剖视图的区别,断面图与剖视图的区别在于：断面图是零件上剖切处断面的投影，而剖视图则是剖切后零件的投影。,剖视图,断面图,三、断面图的种类,（一）移出断面,1.移出断面的画法,2.,移出断面的配置和标注,（二）重合断面,1.重合断面的画法,2.重合断面的配置和标注,移出断面的画法,(特殊情况,),画在视图外的断面称为移出断面。移出断面的轮廓线用粗实线绘制。,移出断面图的配置和标注,配置在剖切线的延长线上（此方法便于看图，应尽量采用）。,按投影关系配置。,倾斜的剖切面切出的断面图，,可转正配置,。,移出断面图的配置和标注,标注内容：,剖切符号、投影方向和断面图的名称。,配置在剖切线的延长线上的对称的移出断面图，,可不标注。,配置在剖切线的延长线上的不对称的移出断面,图，可省略名称（字母）。,其余情况需全部标注。,AA,A,A,B,B,BB,在延长线上,不在延长线上,图形对称,不注,省箭头（按投影关系配置）,图形不对称,省字母,不省,标注规定,移出断面一般应用剖切符号表示剖切位置，用箭头表示投射方向，并注上字母，在断面图的上方应用同样的字母标出相应的名称“一”；经过旋转的移出断面，还要标注旋转符号。,A,A,AA,或,AA,配置在剖切符号延长线上的不对称移出断面，由于剖切位置已很明确，可省略字母。,不配置在剖切符号延长线上的对称移出断面，以及按投影关系配置的不对称移出断面，均可省略箭头。,四、断面图中某些结构按剖视图绘制的两种情况,（,l）,当剖切面通过回转面形成的孔、凹坑的轴线时，这些结构按剖视绘制。,（2）,当剖切面剖切机件的非回转体结构，出现断面区域分离情况时，这些结构应按剖视绘制。,（,l）,当剖切面通过回转面形成的孔、凹坑的轴线时，这些结构按剖视绘制。,（2）当剖切面剖切机件的非回转体结构，出现断面区域分离情况时，这些结构应按剖视绘制。,错,重合断面图,画在视图之内，轮廓线用细实线绘制,。当视图中的轮廓线与断面图的图线重合时，视图中的轮廓线仍应连续画出。,画法,A-A,A,A,A,重合断面的画法,重合断面的配置和标注,由于重合断面是直接画在视图内的剖切位置处，因此标注时可一律省略字母。,（1）,对称的重合断面可不必标注，只需画出剖切线,（2）,不对称的重合断面只要画出剖切符号与箭头,（1）对称的重合断面可不必标注，只需画出剖切线。,肋的断面在这里只需表示其端部形状，因此画成局部的，习惯上可省略波浪线。,当视图中的轮廓线与重合断面的图形重叠时，视图中的轮廓线仍应连续画出，不可间断，,（2）不对称的重合断面只要画出剖切符号与箭头。,7-4,局部放大图,一、,局部放大图的的画法和配置,局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无关；局部放大图应尽量配置在被放大部位的附近。,二、局部放大图的标注,将零件的部分结构，用大于原图形所采用的比例放大画出的图形称为局部放大图。,局部放大图的的画法和配置,2.5,1,B,2.5,1,可以用几个图形表达一个放大结构,B,画局部放大图要注意：,1.局部放大图的比例是指放大图与机件的真实尺寸之比,2.局部放大图采用剖视图和断面图时，其图形按比例放大，断面区域中的剖面线的间距必须仍与原图保持一致。,当同一零件上有几个被放大的部分时，须用罗马数字依次标明被放大部位，并在局部放大图上方标注出相应的罗马数字和所采用的比例；,A,A,AA,4,:,1,2,:,1,局部放大图的标注,当零件上被放大的部分仅一个时，在局部放大图的上方只需注明所采用的比例,2,:,1,7.4,简 化 画 法,一、肋板的画法,对于机件的肋板，如按纵向剖切，肋板不画剖面符号，而用粗实线将它与其邻接部分分开。,规则：,A,A,AA,B,B,BB,BB,正确,错误,二、回转体上均匀分布的肋板及孔的画法,肋不对称画成对称,孔未剖到画成剖到,BB,B,B,回转体上均匀分布的肋板和孔如果不处在剖切面上时,应该将这些结构旋转到剖切平面上画出,A,A,AA,实长,实长,三、断开的画法,轴、杆类较长的机件，当沿长度方向形状相同或按一定规律变化时，允许断开画出。,标注尺寸时，仍注实长。,拉杆轴套断开画法,阶梯轴断开画法,四、,对称图形的画法,在不致引起误解时，可,只画一半或四分之一,。并在对称中心线的两端画出两条与其垂直的平行细实线。,五、机件上小平面的画法,当回,转体机件上的平面,在图形中不能充分表达时，可用,相交的两条细实线,表示。,小 结,本章所介绍的各种视图、剖视图、,断面图的画法及标注方法，均系国标规定，必须很好掌握，才能画出合格的工作图纸。,简化画法只介绍了常用的几种，这部分内容较多，需要时可查阅有关标准（,GB/T 16675.11996）。,
