金斯伯雷式点接触可倾瓦推力轴承讲课.ppt

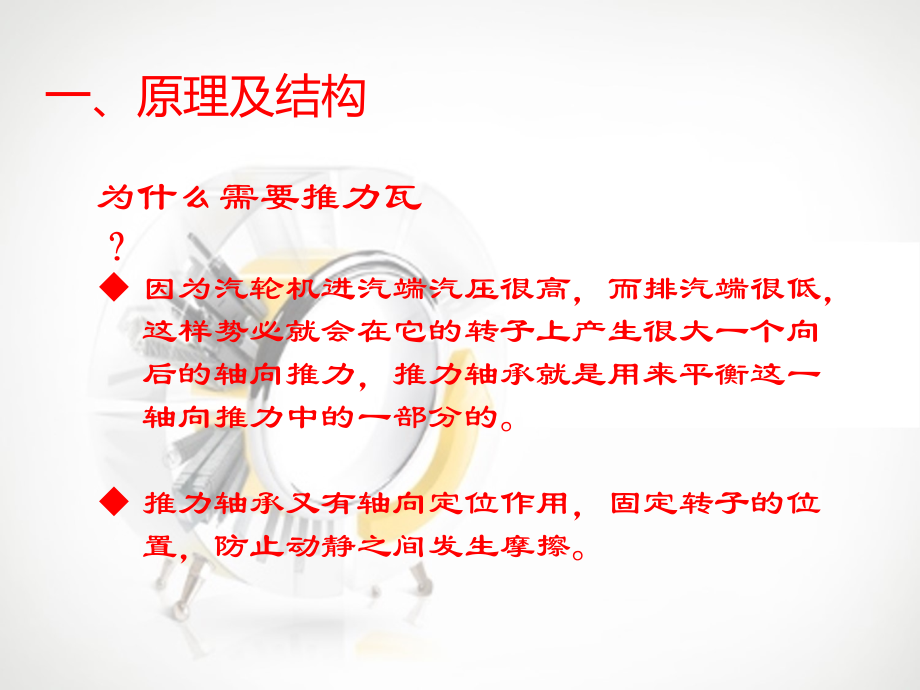

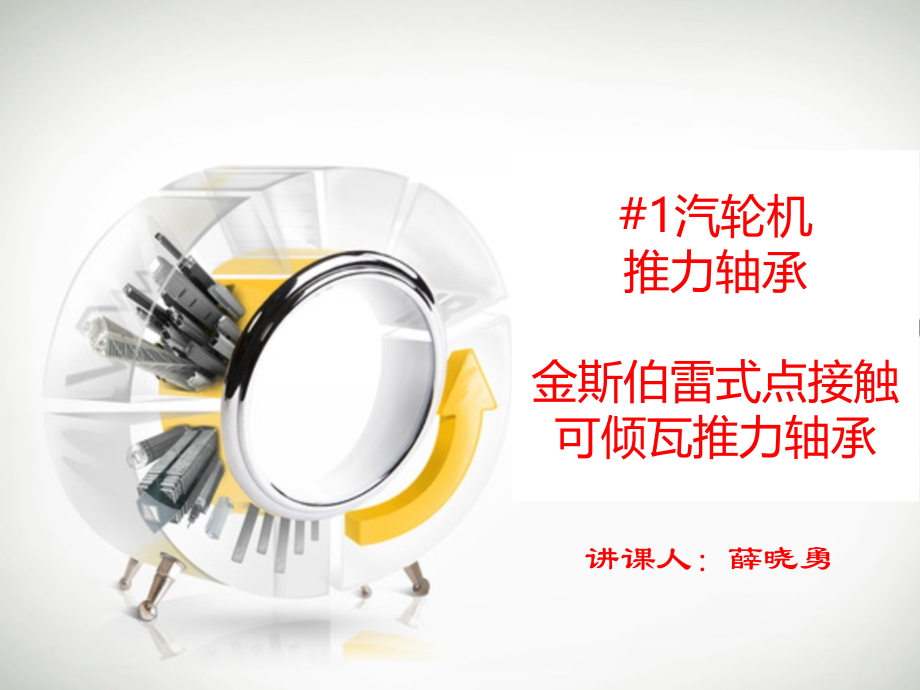

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,#1,汽轮机,推力轴承,金斯伯雷式点接触,可倾瓦推力轴承,讲课人：薛晓勇,一、原理及结构,因为汽轮机进汽端汽压很高，而排汽端很低，这样势必就会在它的转子上产生很大一个向后的轴向推力，推力轴承就是用来平衡这一轴向推力中的一部分的。,推力轴承又有轴向定位作用，固定转子的位置，防止动静之间发生摩擦。,为什么需要推力瓦？,一、原理及结构,当前、国内外活动多块式止推轴承主要分为两类，一类是米契尔轴承，一类是金斯伯雷轴承。,米氏轴承对变动载荷的适应能力较强，但是载荷并不是均匀地分布在每个瓦块上，这就造成了止推轴承瓦块磨损不均。,金斯伯雷轴承则克服了上述缺点，其优点在于载荷分布均匀，调节灵活，能补偿转子的不对中偏斜。,推力瓦的分类及特点,一、原理及结构,推力瓦的结构,米契尔轴承,金斯伯雷轴承,I,期经过改造后采用金斯伯雷式点接触可倾瓦推力轴承，即右侧图片所示。,一、原理及结构,金斯伯雷推力瓦结构,推力瓦块,上水准块,下水准块,瓦块球面支点接触部位,瓦块周向定位销钉,基环,止推块下垫有上水准块、下水准块、基环，相当于三层零件叠放在基环上，止推块与水准块之间通过球面支点接触。,一、原理及结构,金斯伯雷推力瓦工作原理,当各个止推块载荷不同时，就会引起轴承的不平衡，因止推块受力不均就要偏转，此时可通过上、下搭接的水准块，自动调节每个止推块上的载荷，直到每个止推块上的载荷相同，轴承重新建立平衡为止。,在转轴有较大的挠度及支点转角的情况下，各瓦块位置能随之平衡而产生均匀的油膜压力。,一、原理及结构,金斯伯雷推力瓦工作方式,润滑油自承载盘底部槽口进入轴承内腔，通过瓦块间的空隙和止推盘旋转带入止推瓦块承压面，并由离心力将油带至外圆周，再经控油环上部的排油孔流到轴承体外排出。,推力轴承两个面之间形成液体摩擦的三个条件：,1.,两表面之间应构成楔形间隙。,2.,两表面之间必须有足够量的粘度合适的润滑油。,3.,两表面之间应有足够的相对运动速度。,二、检修相关,常规检修检查项目,推力间隙：,0.40-0.45mm,推力瓦套轴向窜动：,0.05-0.10mm,各个瓦块厚度测量,各瓦块乌金面着色检查无缺陷,推力盘瓢偏度,浮动油,挡及油挡齿间隙测量调整,二、检修相关,瓦块的厚度测量,准备：平板、百分表一套、塞块,步骤：,将平板放在平稳的地面，把拆卸下来的瓦块受力面轻放在平板上，并在平板如图支上百分表。,测量球面垫块部位，滑动瓦块并记录最高点读数,a,。,依次测量正负推各八块瓦块读数并做记录。,然后组合接近高度的一组塞块,h,，同样打表测量记录,b,作为计算依据。,实际瓦块厚度,=h+,（,a-b,），并做好记录。,
