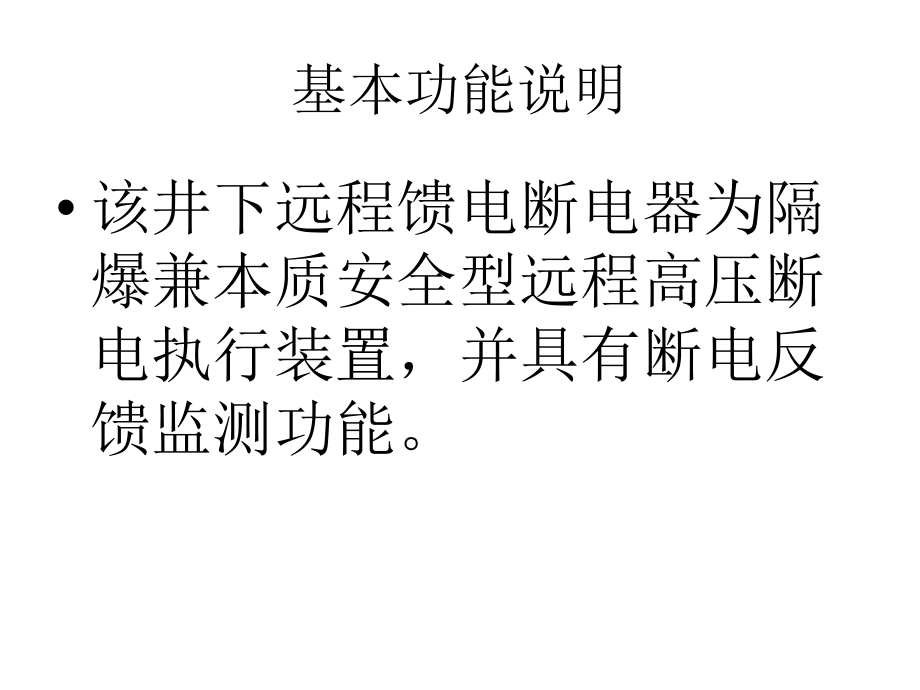

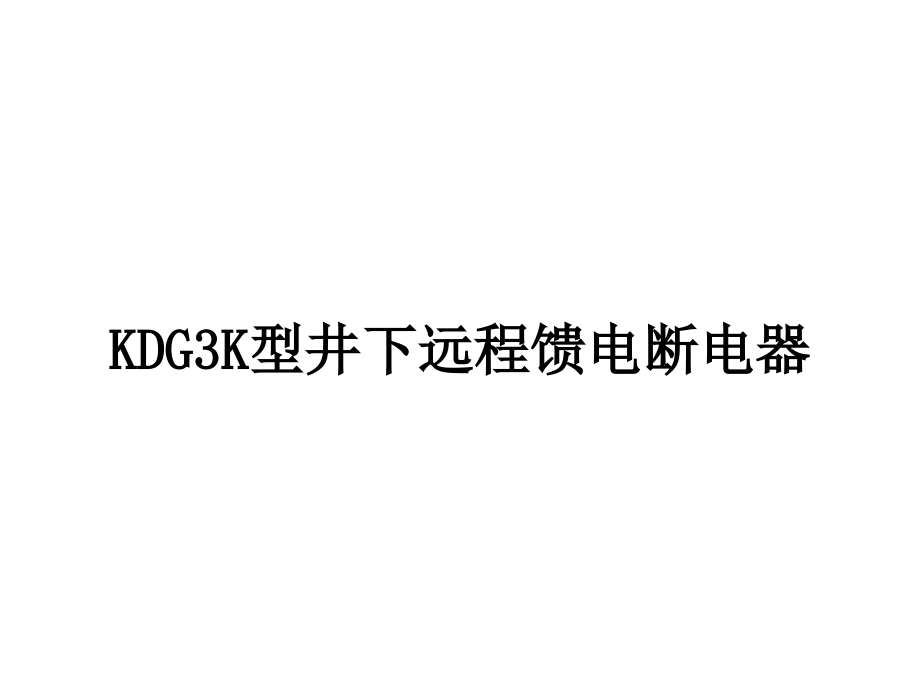

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,KDG3K,型井下远程馈电断电器,基本功能说明,该井下远程馈电断电器为隔爆兼本质安全型远程高压断电执行装置，并具有断电反馈监测功能。,产品外观见图,喇叭嘴接线说明：,1,号大喇叭嘴接馈电信号输入；,2,号大喇叭嘴接断电控制输出常开或常闭触点；,小喇叭嘴接本安电源输入,控制信号输入和馈电信号输出。,产品内部布局见图,(,一,),图中是本安接线端子从左到右分别是：,产品内部布局见图,(,二,),图中是控制输入输出接线排从左到右分别是：,主要功能,能接受和执行井下分站发出的远程断电指令；,能控制被控设备开关控制回路的通断；,能实时监测被控设备开关的通断状态，并输出反馈信号。,主要参数,馈电监测输入电压范围,:660VAC,、,380VAC,、,220VAC,；,本安输入电压,电流和,馈电信号输出参数,a),工作电压：（,12-24.5,）,VDC,；,b),工作电流：,100mA,；,c),本安馈电信号输出：,1mA,无电或,5mA,有电；,断电容量：,36V/5A(AC),或,660V/0.5A(AC),；,分站到断电器之间：不大于,2 km,；,断电控制距离：不大于,100m,；,状态显示窗指示：,绿灯亮,整机工作电源指示；,红灯亮,断电控制工作指示；,黄灯亮,反馈有电工作指示。,设备连接和安装,本安电源输入、分站控制信号输入、馈电信号输入和输出见接线图 馈电源输入：被控开关负荷侧电源通过图,1,中,“,1,号,”,大喇叭引入，接在接线柱图,4,“,馈电交流输入,”,上。断电控制输出：断电控制输出触点分常开或常闭，通过图,1,中,“,2,号,”,大喇叭口，接在接线柱图,4,中常开或常闭触点上并串接在被控开关控制回路中。显示窗指示状态,a),绿灯为电源指示灯，绿灯亮表示电源正常；,b),红灯为断电状态指示灯，红灯亮表示断电状态；,c),黄灯为馈电状态指示灯，黄灯亮表示设备有电，黄灯灭表示设备无电。,使用和操作,使用前应仔细阅读馈电断电器及配接设备的使用说明书。确定馈电断电器连接的分站、传感器接口、控制口及馈电电压等级。,根据分站远程控制信号类型（电平或触点），确定馈电断电器,KDG3K,电路板上跳线位置。,a),电平控制,低电平断电,-S2,跳接，,S1,跳接,A-B(,出厂设置,),；高电平断电,-S2,断开，,S1,跳接,A-C,。,b),触点控制,常开断电,-S2,跳接，,S1,跳接,A-C,；常闭断电,-S2,断开，,S1,跳接,A-B,。,根据被控开关控制回路类型，确定馈电断电器的控制输出（常开或常闭）。,电路原理图,
