欧姆表的读数.ppt

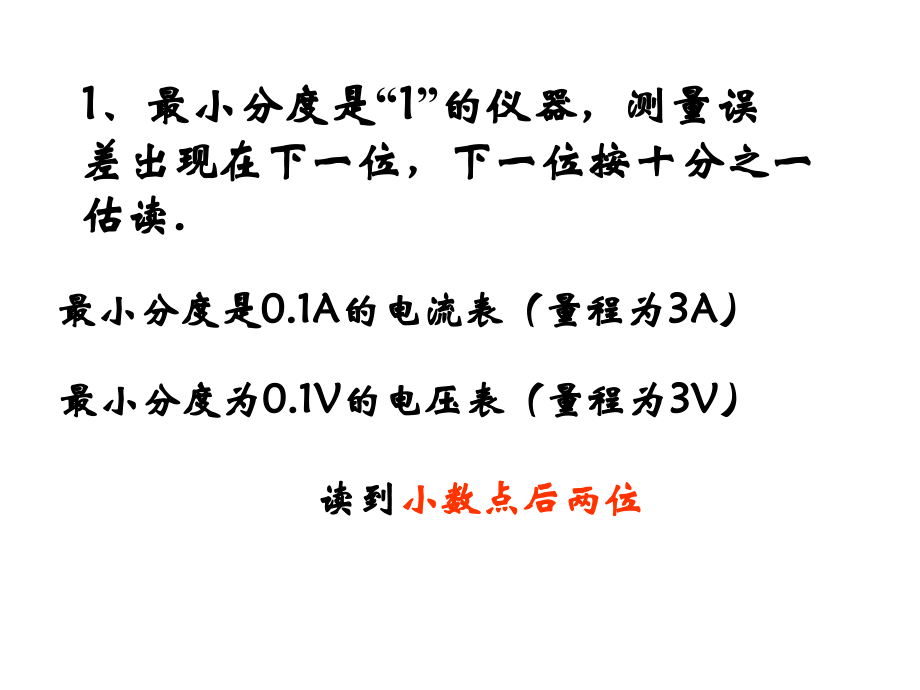

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,一、电表的读数,测量仪器的读数规则为：,测量误差出现在哪一位，读数,就相应读到哪一位，在中学阶段一,般根据测量仪器的,最小分度,来确定,读数误差出现的位置，对于常用的,仪器可按下述方法读数：,1,、最小分度是,“,1,”,的仪器，测量误差出现在下一位，下一位按十分之一估读,.,最小分度是,0.1A,的电流表（量程为,3A,）,最小分度为,0.1V,的电压表（量程为,3V,）,读到,小数点后两位,2,、最小分度是,“,2,”,或,“,5,”,的仪器，测量误差,出现在同一位上，同一位分别按二分之一,或五分之一估读,最小分度是,0.02A,的电流表（量程为,0.6A,）,读到,小数点后,2,位,最小分度为,0.5V,的电压表（量程为,15V,）,读到,小数点后,1,位,二、认识多用电表,指针式多用电表,数字式多用电表,问题,2:,多用电表可以有哪些用途,?,问题,3:,怎样从多用电表上读出电流、电压、电阻的值,?,问题,1:,参照图请说一说指针式多用电表的基本构造,?,同理，当选用万用表的,10mA,档测量直流电流时，,说明此时的万用表相当于一个量程为,10mA,的,电流表,当选用万用表的电压档测量时，万用表就相当于一个电压表，读数时用先确定量程的最小分度值是多少，接着确定误差出现在哪一位，然后按照上面提到的原则进行读数！,欧,姆表,1.,内部电路,:,R,1,A,B,E,R,2.,表头,:,0,5,10,15,20,30,40,50,100,200,500,1K,问题：相对于其他电表欧姆表的表头有什么特点？,1,、零刻度在右边，左边为无限大,2,、刻度不均匀，左边密、右边稀疏,0,5,10,15,20,30,40,50,100,200,500,1K,3.,读数,:,问题,1:,图示中各次的电阻分别为多少？,问题,2:,实际使用的欧姆表具有多个量程可以选择，有,10,档、,100,档、,1000,档等，如果实验中选择的是,100,档，,图示中各次的电阻分别为多少？,问题,3:,实际使用中怎样确定欧姆表选择哪一档？怎样才能使测得电阻的阻值更精确？,指针指在中间刻度附近,表读数,122,1.50k,返回,1.,电压的测量,:,(1),将电压表并联在待测电路两侧,(2),红表笔接高电势,黑表笔接低电势,(3),先看,清量,程是多大,再判断每一个小格是多少,?,不要超出电表量程,.,(4),读数时一定要正视表针,.,三、多用表的使用,2.,电流的测量,:,(1),将电流表串联在待测电路中,(2),让电流从红表笔流入,从黑表笔流出,(3),先看,清量,程是多大,再判断每一个小格是多少,?,不要超出电表量程,.,(4),读数时一定要正视表针,.,3,、电阻的测量,一般常用的欧姆表是多用电表中的一个功能欧姆表的使用要点是：,（,1,）根据被测电阻的大致值，将选择开关旋转到欧姆挡相应的倍率上,欧姆档的倍率表示测量值跟指针指示值的倍数关系例如用“,10”,档测某电阻时，指示值为,15,，则表示被测电阻值是,1510,150,（,）选取档位的根据是以测量时指针尽可能达半偏为宜,（,2,）调零；红、黑表笔短接，调节调零旋钮（调节调零电阻的值）使指针指向最右方,0,处,（,3,）测量：将被测电阻跨接在红、黑表笔间,注意：,不要用手接触电阻的两引线,若发现指针偏角太大或太小应换用倍率较小或较大的挡但每次换档后必须重新调零,每次测电阻前都要把电阻从电路中断开不能带电测量。,（,4,）读数：测量值表盘指针示数,倍率,（,5,）测量完毕，将选择开关旋转到空档或交流高压档，拨出表笔，长期不用应取出电池,四、实验,1.,怎样用多用电表测量小灯泡的电压,?,测量中应注意什么？,2.,怎样用多用电表测量通过小灯泡的电流,?,测量中应注意什么？,3.,怎样用多用表测量电阻？测量中应注意什么？,R,1,A,B,E,R,
