情境6 汽车空调温控不良的检测与修复任务2.ppt

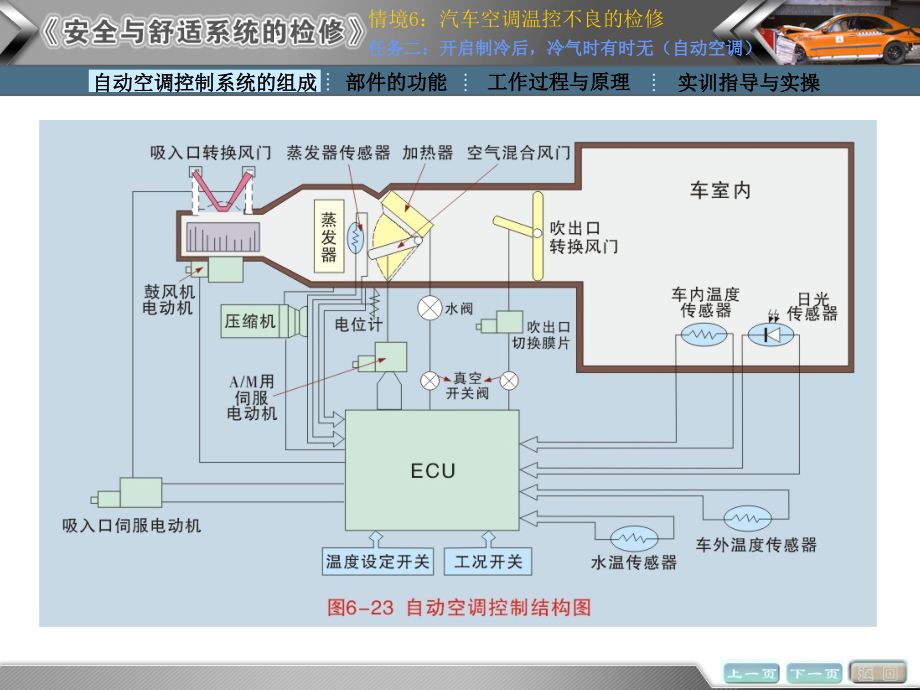

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,自动空调控制系统的组成,部件的功能,工作过程与原理,自动空调控制系统的组成,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,实训指导与实操,自动控制空调器是在传统的手动控制空调器的基础上加装了一系列检测车内、车外和导风管空气温度变化以及太阳辐射的传感器，改良执行器的结构和控制，设计了智能型的空调控制器，控制能根据各传感器所检测的各温度系数经内部电路处理后，单独或集中对执行器的动作进行控制，同时自动空调还具有完善的自我检测诊断功能，以便对电控元件及线路故障的检测。,如图,6-23,所示,，自动控制电路由传感器、空调,ECU,和执行器元件三部分组成。,自动空调控制系统的组成,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,部件的功能,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,（,1,）车内、外温度传感器,车内温度传感器一般装在仪表板下；车外温度传感器一般装在前保险杠右下端。它们是负温度系数的热敏电阻，其作用是检测车内、外温度变化，并将检测信号输入空调,ECU,。,（,2,）光照传感器,采用光敏二极管，装在前挡风玻璃下，该传感器利用光电效应原理把日光照射量转换为电信号输入空调,ECU,。,（,3,）蒸发器温度传感器,该传感器安装在蒸发器表面，用以检测表面的温度变化，以控制车内温度。温度控制器把温度传感器检测的信号与温度调节电位器的信号在空调,ECU,内加以比较，确定对电磁离合器供电或断电。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,部件的功能,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,（,4,）水温传感器,它安装在发动机冷却循环的水路上，检测冷却液温度。产生的水温信号输送给空调,ECU,，用于低温时的冷却风扇转速控制。有些自动空调器没有水温传感器。,（,5,）压缩机锁止传感器,它是一种磁电式传感器，安装在空调装置的压缩机内，检测压缩机转速。压缩机每转一圈，该传感器线圈产生,4,个脉冲信号输送给空调,ECU,。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,部件的功能,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,执行元件包括风门伺服电动机、暖风电机及压缩机电磁离合器等。,（,1,）进风伺服电动机,该电动机控制空调的进风方式，电动机的转子经连杆与进风风门相连，该伺服电动机内装有一个电位计，向空调,ECU,反馈进风伺服电动机的位置情况。,当驾驶员使用进风方式控制键选择“车外新鲜空气导入”或“车内空气循环”模式时，空调,ECU,即控制进风伺服电动机带动连杆顺时针或逆时针旋转，从而带动进风风门闭合或开启，达到改变进风方式的目的。,当按下“,AUTO”,键时，空调,ECU,首先计算出所需要的送风温度，并根据计算结果自动改变进风伺服电动机的转动方向，从而实现进风方式的自动调节，风力最大。,（,2,）空气混合伺服电动机,当进行温度调节时，空调,ECU,控制空气混合伺服电动机连杆顺时针或逆时针转动，改变空气混合风门的开启角度，从而改变冷、暖空气的混合比例，调节送风温度。电动机内电位计的作用是向空调,ECU,输送空气混合风门的位置信号。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,部件的功能,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,（,3,）送风方式控制伺服电机,用于控制送风方式。按下控制面板上某送风方式，空调,ECU,即使电机上的相应端子接地，电机带动连杆转动将送风控制挡风板转到相应位置，打开某个送风通道。按下自动控制键，空调,ECU,根据计算（送风温度），在吹脸、吹脸脚和吹脚三者之间自动改变送风方式。,（,4,）最冷控制伺服电机,该电机操纵的最冷控制风门有全开、半开和全闭三个位置。当空调,ECU,使某个位置的端子接地时，电动机驱动电路使电动机旋转，带动最冷控制风门处于相应位置。,（,5,）暖风电机,暖风电机的转速可以通过操作空调控制面板上的“高速”、“中速”和,低速,按键设定。,当按下“,AUTO”,键时，空调,ECU,根据送风温度自动调整暖风电机转速，若水温传感器检测到水温低于,40,时，,ECU,控制暖风电机停止转动。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,部件的功能,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,（,6,）电磁离合器,电磁离合器接受空调,ECU,的指令，控制压缩机的停止或工作。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,部件的功能,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,空调,ECU,与操作面板成一体，它对输入的各种传感器信号和功能选择键的输入指令进行计算、分析比较后，发出指令控制各个执行元件动作，使车内温度、空气流动状况等始终保持在驾驶员设定的水平上，极大地简化了操作，该系统主要用在高级汽车空调上。,空调,ECU,控制的汽车空调系统具有以下几种功能：,空调控制：,包括温度自动控制、风量控制、运转方式给定的自动控制、换气量控制等，满足车内空调对舒适性的要求。,节能控制：,包括压缩机运转控制、换气量的最适量控制以及随温度变化的换气切换、自动转入经济运行、根据车内外温度自动切断压缩机电源等。,故障、安全报警：,包括制冷剂不足报警、制冷压力高出或低出报警、离合器打滑报警、各种控制器件的故障判断报警等。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,部件的功能,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,故障诊断存储：,汽车空调系统发生故障，微电脑将故障部位用代码的形式存储起来。在需要修理时指示故障的部位。,显示：,包括显示给定的温度、控制温度、控制方式、运转方式的状态等。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,在自动空调系统中，驾驶员或乘客用温度设置开关设定所需的车内温度，,ECU,通过检测实际车内温度、太阳辐射量、车外温度、发动机冷却水温度等信息，计算出吹入车内空气所需要的温度，选择所需要的空气量，然后控制空气混合入口、水阀、进出气口转换挡板等，以使车内温度保持最佳，并将控制结果显示在仪表板上。,自动空调系统调节温度的过程是，先在吸气口吸入一定量的空气，这部分空气在蒸发器内通过热交换并被冷却，同时被干燥，然后使一部分冷却、干燥的空气通过空气混合人口送入加热器加热，剩余的冷空气直接送入混合室，与从加热器过来的空气相混合。经过混合处理后的空气通过空气出口吹进车内，直至使车内温度达到设定值。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,自动空调一般根据车内外环境完成以下控制：,通过调节空气混合风挡的角度来控制空气输出口温度；,通过调节鼓风机电机的速度控制空气流动；,通过选择冷或热气口、内部或外部气口控制空气进出；通过控制电磁离合器的开关，实现对压缩机的控制。自动空调控制原理结构如,图,6-24,所示,。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,加速自动控制装置：,作用是在汽车加速或超车时，切断电磁离合器线圈电路，使压缩机停转，以利汽车加速。,怠速自动调整装置：,作用是当发动机怠速运转又需要制冷系统工作时，自动加大油门开度以增大发动机输出功率。,如图,6-25,所示,。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,下面以丰田卡罗拉为例，讲解自动空调控制原理：,卡罗拉自动空调电路,如图,6-26,所示,。空调放大器通过温度传感器检测车内、车外的温度并与乘员选择的温度相比较后，向执行机构发出电信号，控制各种电动机及电磁阀动作。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,输入信号电路,（,1,）环境温度传感器,该传感器检测车外温度并将相应的信号发送至空调控制总成，电路,如图,6-27,所示,。组合仪表,E46,通过,9,脚、,23,脚输入环境温度传感器信号，并从,27,、,28,脚通过,CAN,总线送至空调控制,（,2,）车内温度传感器,空调放大器的,A29,、,A34,脚外接车,内温度传感器，该传感器检测作,为温度控制依据的车厢温度，并,发送信号至空调放大器，电路,如,图,6-28,所示,。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,（,3,）蒸发器温度传感器,空调放大器的,B5,、,B6,脚外接空调蒸发器温度传感器，电路,如图,6-29,所示,。,（,4,）阳光传感器,空调放大器的,A31,、,A33,脚外,接阳光传感器。阳光传感器,测量阳光的强弱，来修正混,合门的位置与鼓风机的转速，,电路,如图,6-30,所示,。,对于阳光传感器的检测可采用测量电阻的方法：,用布遮住阳光传感器，电阻为；在灯光或阳光下测量，电阻不为。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,（,5,）空调压力传感器,空调放大器的,A9,、,A10,、,A13,脚外接空调压力传感器，空调压力传感器检测制冷剂压力，并将其以电压变化的形式输出到空调放大器，空调放大器根据该信号，以控制压缩机。电路,如图,6-31,所示,。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,（,6,）其它输入信号,空调放大器的,A37,脚外接加热可辅助通风装置控制总成,E16,，驾驶员通过调节面板上的按钮来进行各种设定。,空调放大器的,A25,脚外接发电机,E14,的,3,脚，发动机起动时，发电机转动并产生脉冲电压信号，该信号由空调放大器使用。,空调放大器的,A27,脚接收前大灯照明信号（,电路如图,6-32,所示,），并使用此信号来判断电气负载情况。电气负载信号是加热器线路控制的一个因素。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,执行器电路,（,1,）空调鼓风机电路,空调鼓风机电路如图,6-33,所示,。蓄电池电压,50A,加热器熔丝鼓风机电机的,3,脚；鼓风机电机的,2,脚为控制脚，接空调放大器的,A23,脚，当空调放大器输出控制信号时，鼓风机电机运转。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,（,2,）空调鼓风机总成,电路,如图,6-34,所示,。空调放大器从的,B2,、,B3,、,B4,脚输出控制信号，分别控制空调鼓风机总成内部的进气伺服电机，实现内外循环风的控制；控制空调鼓风机总成内部的气流模式电机，带动风向调节操纵机构中的拨盘、拨杆，不同的拨杆控制不同风门的开、闭，从而实现空气控制；控制空调鼓风机总成内部的空气混合伺服电机，从而带动混合风门移动，实现不同比例的空气混合。,空调放大器与各伺服电动机之间,是通过,BUS IC,线束进行通信的，空调,放大器通过空调线束向各伺服电动机,供电和发送工作指令；各伺服电动机,将风门位置信息发送到空调放大器。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,（,3,）压缩机电磁阀电路,空调机放大器的,A2,脚外接空调压缩机,B7,。空调压缩机接收来自空调放大器的制冷剂压缩请求信号，基于该信号，压缩机改变输出量。,（,4,）,PTC,加热器电路,PTC,加热器由一个,PTC,元件、一个铝散热片和铜片组成。当电流施加在,PTC,元件上时，它会产生热量来加热通过装置的空气。,PTC,加热器安装在加热器装置的散热器内，它在冷却水的温度很低且正常加热器效率不足时工作。空调控制总成切换,PTC,继电器内电路的通断，并且在工作条件满足（冷却水的温度低于,65,、设置温度为,MAX.HOT,、环境温度低于,10,且鼓风机开关没有置于,OFF,位置）时操作,PTC,加热器。,PTC,加热器根据电气负载或交流发电机的输出量控制,PTC,加热器线路。因此，应在其他电气部件关闭的情况下执行故障排除。,PTC,加热器电路,如图,6-35,所示,。当空调放大器总成的,A3,脚输出控制信号时，,HTR SUB1,号继电器线圈得电，其触点闭合。,蓄电池电压,30AHTR SUB1,号熔丝,HTR SUB1,号继电器触点快速加热器总成,A14,的,A1,脚快速加热器总成,A14,的,B1,脚,A6,搭铁，此时，,A14,部分电路加热。,同理，当空调放大器总成的,A22,脚输出控制信号时，快速加热器总成,A14,的,A2,脚得电；当空调放大器总成的,A4,脚输出控制信号时，快速加热器总成,A14,的,A3,脚得电。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,（,1,）故障诊断表,对于冷气不足故障，首先应检查制冷量，如果制冷量不正常，按,表,6-1,序号顺序查找故障原因，从而排除故障。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,（,2,）使用压力表组检修故障,1,）高压侧与低压侧压力表组指示值比正常值低，通过观察孔可见气泡。,如图,6-36,所示,为制冷剂填充不足时压力组表数值。,症状：,没有制冷或制冷不足。,制冷系统中见到的现象：,低压与高压两侧压力低；观察孔可见气泡。,诊断：,制冷剂不足。,原因：,制冷系统漏气；制冷剂没有定期补足。,措施：,用测漏仪测漏，并进行修理；补足制冷剂。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,2,）低压侧压力表组指示负压，高压侧指示比正常值低。,如图,6-37,所示,为制冷剂不循环时压力表组的指示。,症状：,不制冷。,制冷系统中见到的现象：,低压侧呈负压，高压侧呈低压或高压；集储器,/,干燥器前后管路存在温差，集储器,/,干燥器后管路出现冻结；膨胀阀出口管不冷。,诊断：,制冷剂不循环。,原因：,灰尘或污物阻塞膨胀阀或低压管路；灰尘或污物阻塞储液干燥器或高压管路；由于膨胀阀感温包漏气，,针阀完全关闭。,措施：,清除灰尘或污物，清除,不掉时，更换有关部件和集储,器,/,干燥器；如感温包漏气，更,换膨胀阀。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,3,）在低压与高压两侧，压力表组均指示比标准值高，冷凝器排出侧不热。,如图,6-38,所示,为制冷剂填充过量时压力表组指示。,症状：,空调器制冷效果差。,制冷系统中见到的现象：,低压侧与高压侧都指示比正常值高：通常高压侧压力高时冷凝器温度也高，但冷凝器排出侧不热；即使在用水浇冷凝器时，通过观察孔也看不到气泡。,诊断：,制冷剂过量。,原因：,制冷剂充填过量。,措施：,排出多余制冷剂，使,留下的制冷剂达到标准量。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,4,）在低压与高压两侧，压力表组均指示比正常值高，但在压缩机停止以后，高压侧压力急骤降至,196kPa,（,2kg/cm2,）。,如图,6-39,所示,为系统中混入空气时的压力表组指示。,注意：压力表组的指示值是在系统维修后，未抽好真空就填充制冷剂的情况下测量的。,症状：,制冷效果差。,制冷系统中见到的现象：,低压与高压两侧都指示比标准值压力高；在空调器停止并放置至少,10,小时后，低压侧与高压侧之间平衡的压力呈高值；停止压缩机后，高压侧压力立即很快降至约,196kPa,（,2kg/cm2,），表针一直在振动；压缩机运行的同时由于高压损失，此时压力降至约,98kPa,，,如图,6-40,所示。,诊断：,制冷系统中混入有空气。,原因：,填充时抽真空不够；抽真空后充气过程中有空气进入制冷系统。,措施：,继续进行抽真空；如在抽真空中仍然出现上述症状，更换集储器,/,干燥器及压缩机油，并清洗制冷系统。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,5,）在低压侧与高压侧，压力表组均都指示比正常值高，低压侧管路形成霜冻或深度冷凝。,如图,6-41,所示,为膨胀阀失效时压力表组的指示。,症状：,制冷效果差。,制冷系统中见到的现象：,低压与高压两侧均指示比正常值高；低压侧管路出现霜冻或深度冷凝。,诊断：,低压管路中液态制冷剂过量。,原因：,膨胀阀故障或失效（针阀开启,过宽）；膨胀阀压力泡与蒸发器连接,断开。,措施：,检查和重新接好压力感温塞；,若压力感温塞连接无断开故障，更,换膨胀阀。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,6,）低压侧制冷剂压力高，高压侧制冷剂压力低。,如图,6-42,所示,为压缩机出故障时的压力表组指示。,症状：,无制冷。,制冷循环中见到的现象：,低压侧压力高，高压侧压力低；空调器停止工作后，低压侧与高压侧的压力立即趋于平衡。,诊断：,压缩机不能进行有效压缩。,原因：,不能有效压缩的原因在于,压缩机活塞或活塞环损坏或阀门,损坏。,措施：,更换压缩机。,注意：,更换压缩机时，测量旧压,缩机中的油量，将新压缩机中的,油取出，将与旧压缩机中油机。,量相等的油放回新压缩机中，,然后安装新压缩机。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,7,）在低压与高压两侧，压力表组指示值波动。,如图,6-43,所示,为制冷系统中有湿气时压力表组的指示。,症状：,空调器有时制冷，有时不制冷。,制冷系统中见到的现象：,低压侧有时呈负压指示，低压及高压两侧压力周期波动。,诊断：,集储器,/,干燥器超饱和。,原因：,由于干燥器超饱和，制冷剂,中的湿气不能去除，使膨胀阀中的,针阀冻结，从而引起堵塞，当制冷,剂不再循环时，冰被周围热量解冻,及再冻结成冰，这一过程反复循环。,措施：,更换集储器,/,干燥器及压缩机,油通过抽真空去除系统中的湿气。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,8,）在低压与高压两侧，压力表组指示值均低。,如图,6-44,所示,为制冷系统不良时压力表组的指示。,症状：,冷气不足。,制冷系统中见到的现象：,低压与高压两侧压力均低，从集储器,/,干燥器至制冷组件的管子有霜。,诊断：,集储器,/,干燥器堵塞。,原因：,集储器,/,干燥器中脏物,阻碍制冷剂流动。,措施：,更换集储器,/,干燥器。,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,工作过程与原理,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,实训指导与实操,情境,6,：,汽车空调温控不良的检修,任务二：开启制冷后，冷气时有时无（自动空调）,自动空调控制系统的检测实训指导与实操工单,（见附录）,自动空调控制系统的组成,部件的功能,工作过程与原理,实训指导与实操,
