2022年工程设计--装配图概述.pptx

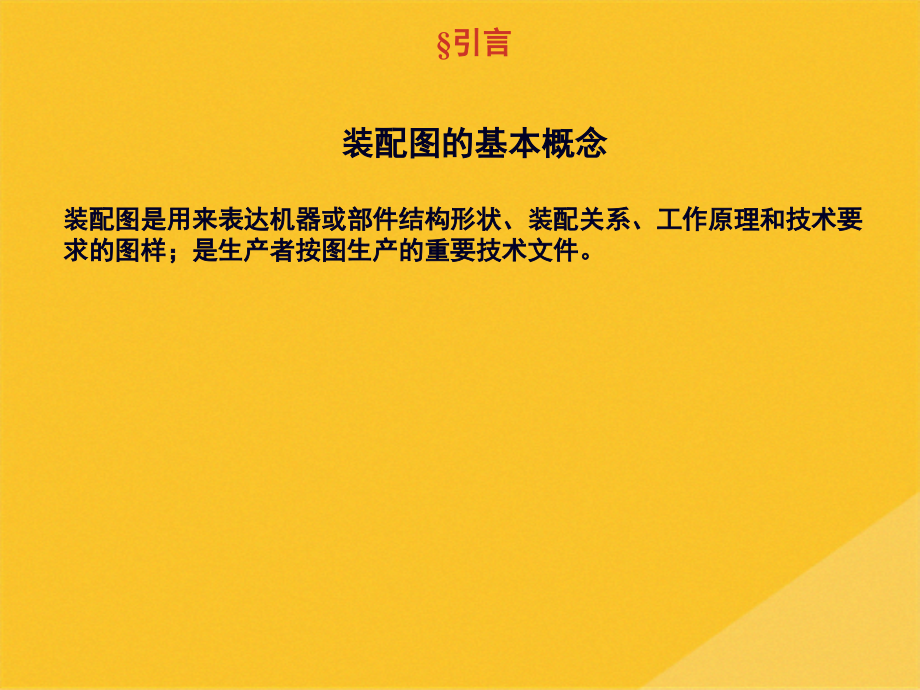

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,11/7/2009,#,1.装配图的内容,2.装配图的表达方法,3.装配图的尺寸标注,4.装配图的技术要求、零件编号和明细表,2.5 装配图,引言,装配图的基本概念,装配图是用来表达机器或部件结构形状、装配关系、工作原理和技术要求的图样；是生产者按图生产的重要技术文件。,1 装配图的内容,一组视图:,必要的尺寸标注:,技术要求:,标题栏、零件序号和明细栏,表达机器或部件的主要结构、工作原理、传动路线,表达零件间的照片关系、联接方式和运动状况,指导装配、检验及安装时所需尺寸,说明机器或部件的性能、装配、检验和使用等方面的要求,标题栏：说明机器或部件名称、规格、比例等,零件序号和明细栏：对零件编号、并列出零件名称、数量、材料等,1 装配图的表达方法,与零件图的表达方法基本相同，但又一些规定和特殊画法,三、装配图的视图选择,视图选择原则：,。,视图数量适当、方,便看图和画图,装配干线：为实现某一功能装配在一起的一串零件。,反映部件工作位置及主要装配干线,实现主要功能的或含零件较多装配干线称为装配主干线，反之成为装配次干线。,两零件接触表面或配合面画一条线;不接触面画二条线,1,.,1d,1 装配图的表达方法,与零件图的表达方法基本相同，但又一些规定和特殊画法,规定画法,相邻两零件的剖面线应不同,对于螺纹联接和实心件(键、销、连接杆、手柄等)，当切面经过其轴线或对称线时，按不剖切画；如需剖切可采用局部剖视表达,1)沿结合面剖切或拆卸画法,假想地拆去某些零件来表达。但应注明“拆去零件”，或“拆去号零件”。,1 装配图的表达方法,特殊画法,表示运动件的运动范围或极限位置，用双点划线假想地画出轮廓。,2 装配图的表达方法,特殊画法,2)假想画法,为了表达与其他相邻零件的关系，可用双点划线画出其轮廓,特殊画法,3)简化画法,2 装配图的表达方法,若干相同零件，可简化，仅用中心线表示其装配位置,剖视图中零件厚度在图上小于2mm,可涂黑代剖面线,已经表达清楚的零件，在不影响看图的前提下可省略,工艺结构可以不画,滚动轴承、密封垫，可只画一边，另一边用简化画法,薄垫片、小直径的弹簧、小间隙、小锥度销及孔等，可以不按比例画，而适当加大尺寸画出。,特殊画法,4)夸大画法,2 装配图的表达方法,但应注明“拆去零件”，或“拆去号零件”。,1 装配图的表达方法,标题栏、零件序号和明细栏,2)指引线应从零件轮廓线内引出，并加原点或箭头,说明机器或部件的性能、装配、检验和使用等方面的要求,1)相同零件只编一个号，在明细表内注明数量;可重复标注，序号相同,为了表达与其他相邻零件的关系，可用双点划线画出其轮廓,假想地拆去某些零件来表达。,各零件如何进行装配和拆卸,如需剖切可采用局部剖视表达,4)外形尺寸(总长、总宽、总高)：用于包装、运输、安装,1 装配图的表达方法,1 装配图的表达方法,1 装配图的表达方法,注意,1 装配图的表达方法,注意,1 装配图的表达方法,注意,1 装配图的表达方法,注意,不必标出装配图上零件的所有尺寸，只需注出以下尺寸：,1)性能(规格)尺寸：反映部件的性能或规格,2)装配尺寸,3)安装尺寸：机器被安装到其他基础上所需要的尺寸,4)外形尺寸(总长、总宽、总高)：用于包装、运输、安装,配合尺寸：表示零件间的配合性质,重要的相对位置尺寸：装配时必须保证的,注意：各类尺寸相互关联，一个尺寸可能有多种含义。,3 装配图的尺寸标注,5)其他重要尺寸：如齿轮中心距,滚动轴承、密封垫，可只画一边，另一边用简化画法,1 装配图的表达方法,5)其他重要尺寸：如齿轮中心距,不与经过的剖面线平行；,不必标出装配图上零件的所有尺寸，只需注出以下尺寸：,看标题栏、明细栏和说明,4)外形尺寸(总长、总宽、总高)：用于包装、运输、安装,2)指引线应从零件轮廓线内引出，并加原点或箭头,1 装配图的表达方法,组成和工作原理？结构上如何实现该工作原理？,5)其他重要尺寸：如齿轮中心距,2)指引线应从零件轮廓线内引出，并加原点或箭头,3)对于标准件，应将其规定标记填写在零件名称一栏内,重要的相对位置尺寸：装配时必须保证的,如：键830 GB/T 1096-1979,标题栏、零件序号和明细栏,2)装配过程中的注意事项,指导装配、检验及安装时所需尺寸,3)指引线不能相交；,2)零件序号自下而上从小到大顺序填写。,4 技术要求、零件编号和明细表,但应注明“拆去零件”，或“拆去号零件”。,假想地拆去某些零件来表达。,为了表达与其他相邻零件的关系，可用双点划线画出其轮廓,浏览全图、尺寸和技术要求，大致掌握整体情况,零件分析：对明细表中所列出的零件，找出其位置及其范围,性能规格尺寸,配合尺寸,重要的相对位置尺寸,安装尺寸,其他重要尺寸,外形尺寸,4 技术要求、零件编号和明细表,技术要求,1)机器或部件应达到的要求，执行的技术标准、试验和验收结束规范,2)装配过程中的注意事项,3)包装、运输和使用中的注意事项,4)润滑、涂饰要求,1)相同零件只编一个号，在明细表内注明数量;可重复标注，序号相同,4 技术要求、零件编号和明细表,零件编号,2)指引线应从零件轮廓线内引出，并加原点或箭头,3)指引线不能相交；不与经过的剖面线平行；允许一次曲折,4)序号应顺序注写在视图、尺寸等以外，整齐排列。,1)放在标题栏的上方，地方不够，可移部分移到标题栏,2)零件序号自下而上从小到大顺序填写。,3)对于标准件，应将其规定标记填写在零件名称一栏内,如：键830 GB/T 1096-1979,4 技术要求、零件编号和明细表,明细表,5 装配图的阅读,看标题栏、明细栏和说明,了解机器或部件的名称、性能、功能和组成零件大致情况,浏览全图、尺寸和技术要求，大致掌握整体情况,视图分析：读懂每一个视图所表示的装配关系及其它内容,零件分析：对明细表中所列出的零件，找出其位置及其范围,概括了解,深入分析,结构分析：分析零件本身的形体结构和零件之间的装配关系,组成和工作原理？结构上如何实现该工作原理？,各零件如何进行装配和拆卸,归纳总结,为什么采用这些视图表达？有更好的方式吗？,标注了什么尺寸？为什么,手柄,阀杆,球形阀瓣,盖螺母,填料压盖,填料,阀盖,阀体,密封圈2,密封圈1,4个螺柱,4个螺母,
