隧道工程三心圆做法.ppt

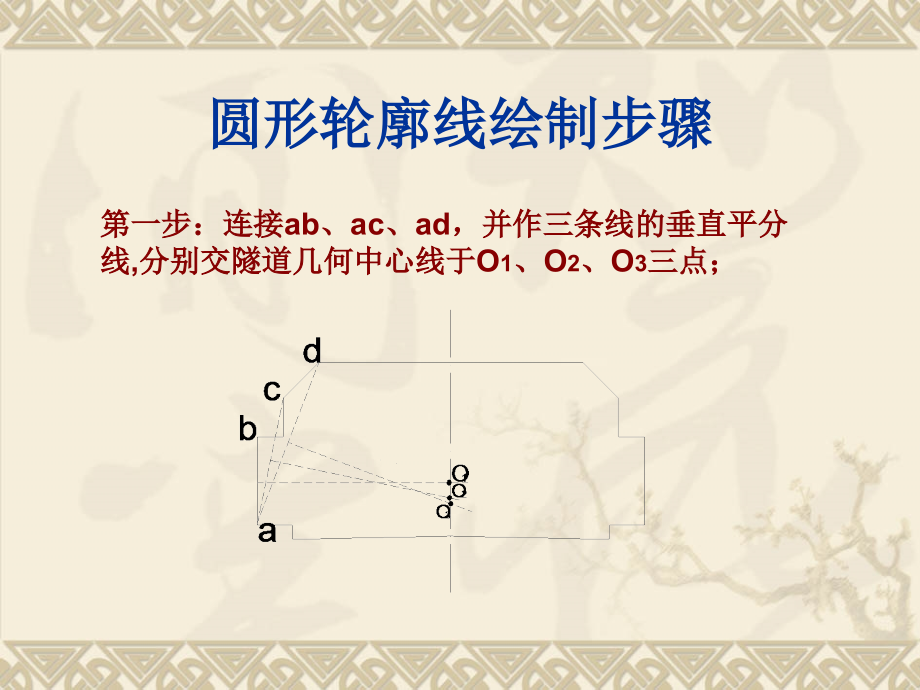

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,主讲：吴从师,隧道工程,隧道各种内轮廓线绘制方法,圆形轮廓线绘制步骤,第一步：连接,ab,、,ac,、,ad,，并作三条线的垂直平分线,分别交隧道几何中心线于,O,1,、,O,2,、,O,3,三点；,圆形轮廓线绘制步骤,第二步：取,O,1,、,O,2,、,O,3,中距离路面最高的点（本图中,O,1,），连,O,1,a,并延长至,A,，使,Aa=10cm;,圆形轮廓线绘制步骤,第三步：以O,1,为圆心,O,1,A为半径作圆,所得的圆形就是所求的圆形,轮廓线,。,建筑限界的两侧空余地方，,a-b,之间可以作为设置事故电话和放置灭火器的地方，,b-c,之间可以安装照明灯具。,直墙式轮廓线绘制步骤,第一步：在隧道几何中线,G,点上方找一点,H,，,HG=1,1.2m,（视风机大小而定），,e,点位于,GH,之间且,He=10cm,作,de,的垂直平分线交隧道几何中线于点,O,1,；,直墙式轮廓线绘制步骤,第二步：确定,AB,直线，,AB,直线为直墙垂直部分，与,ab,所在直线相距,10cm,，以,O,1,为圆心,O,1,H,为半径作,HD,弧交,O,1,d,延长线于点,D,；,直墙式轮廓线绘制步骤,第三步：连,bd,并作其垂直平分线交,O,1,d,于点,O,2,，以,O,2,为圆心,O,2,D,为半径作,DB,弧交,AB,于,B,点，作底边直线交,AB,直线于,A,点，则所作出的封闭曲线即为所求轮廓线。,曲墙式轮廓线绘制步骤,第一步：在,G,点上方找一点,H,，,HG=2.5m,，作,ab,垂直平分线并在所作线上试作一点,O,1,，连,O,1,a,并延长,10cm,至点,A,，以,O,1,为圆心，,O,1,A,为半径作,AB,弧交,O,1,b,的延长线于点,B,；,曲墙式轮廓线绘制步骤,第二步：以,O,1,B,与隧道几何中线交点,O,2,为圆心，,O,2,B,为半径作,BH,弧交隧道几何中线于点,H,；,曲墙式轮廓线绘制步骤,第三步：如,H,点在,H,附近，则所作则为所求内轮廓线，如,H,于,H,相隔较大，则需调整,O,1,点的位置，直到,H,符合要求为止。,曲墙式轮廓线绘制步骤（方法二）,第一步：延长,Gd,至,D,使,GD,约为隧道建筑限界宽度的一半，以,GD1.2,1.3GH,左右取,H,点，连,HD,并作其垂直平分线交隧道几何中线于点,O,1,以,O,1,为圆心，,O,1,H,为半径作,HD,弧；,曲墙式轮廓线绘制步骤（方法二）,第二步：将,a,点向左平移,10cm,得到,A,点，连,AD,并作其垂直平分线交,DO,1,延长线于点,O,2,，以,O,2,为圆心，,O,2,D,为半径作,DA,弧，所连成的弧线即为所求轮廓线；,
