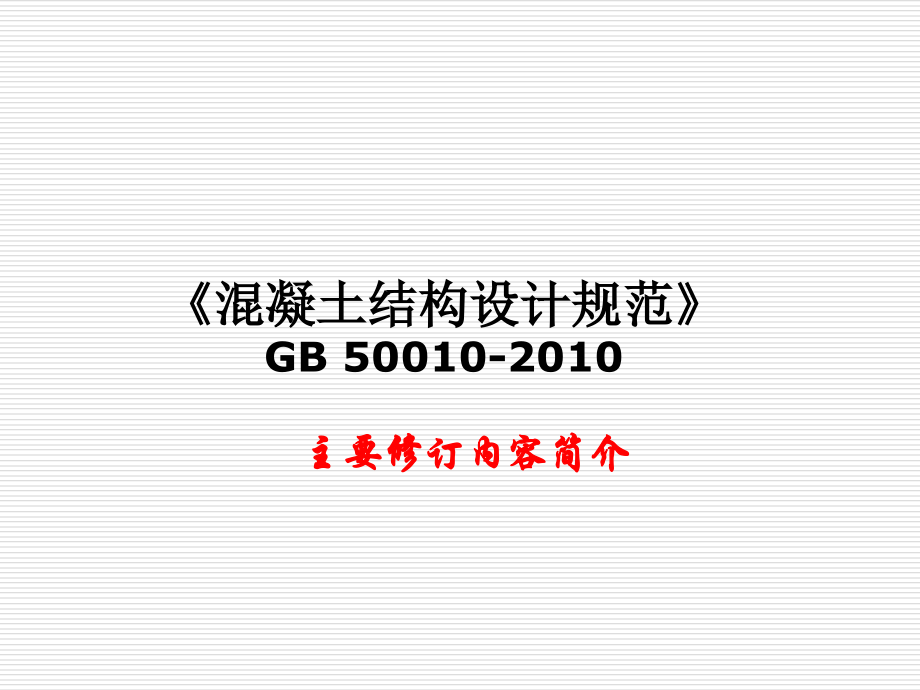

规范修订混凝土.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,混凝土结构设计规范,GB 50010-2010,主要修订内容简介,混凝土结构设计规范,修订简介,一、,完善结构设计内容,1,、,强调结构方案的重要性,原规范偏重截面配筋计算和构件设计；,完整的设计应包括,结构方案、内力分析、截面计算、连接构造,四个层次，对结构安全的影响依次递减。,新规范增加了,3.2,节结构方案。,1,、,强调结构方案的重要性,由,“,构件计算,”,扩展到,“,结构设计,”,。,强调结构选型、体系组构、构件布置、均匀规则、传力途径、冗余约束、缝的分割、连接构造、方便施工、综合功能等要求，特别强调了结构整体稳固性的重要性。,2,、完善承载能力极限状态计算,引入抗力模型不定性系数,落实了应力设计内容,增加了防连续倒塌设计,增加即有结构再设计,混凝土结构设计规范,修订简介,工程结构的设计状况,一、持久状况。,在结构使用过程中一定出现，且持续期很长的状况。持续期一般与使用期为同一数量级；,二、短暂状况。,在结构施工和使用过程中出现概率较大，而持续期较短的状况；如施工和维修等,三、偶然状况。,在结构使用过程中出现概率很小，且持续期很短的状况。火灾、爆炸、撞击,2,、完善承载能力极限状态计算,新增,3.6,节 防连续倒塌设计原则,新增,3.7,节 既有结构设计原则,3,、修改了正常使用极限状态验算,在正常使用极限状态验算中，钢筋混凝土构件的楼面活荷载取荷载效应,准永久组合,;,预应力混凝土构件仍按荷载效应,标准组合,进行验算。,增加了楼盖舒适度的要求，以竖向自振频率控制。,4,、,完善耐久性设计,新规范将原第三类分为三,a,类和三,b,类。,混凝土中起到凝结作用的称为胶凝材料，水泥、粉煤灰、矿粉、硅灰等有凝结作用的材料。,新规范将水灰比改为水胶比，最大水灰比和最大氯离子含量的允许值下调，但取消了水泥用量限制。,5,、二阶效应,建筑结构的几何非线性二阶效应一般认为由两部分组成,:P-,效应和,P-,效应。,P-,效应是指由于构件在轴向压力作用下,自身发生挠曲引起的附加效应,可称之为“构件挠曲二阶效应”,它通常指轴向压力在产生了挠曲变形的构件中引起的附加弯矩。附加弯矩与构件的挠曲形态有关,一般中间大,两端小。,P-,效应是指由于结构的水平变形而引起的重力附加效应,可称之为“重力二阶效应”。结构在水平力,(,风荷载或水平地震力,),作用下发生水平变形后,重力荷载因该水平变形而引起附加效应。,P-,效应见,5.3.4,条,偏压柱,P-,效应见,6.2.3,条,排架柱计算同原规范,二、采用高强高性能材料,1,、混凝土性能参数,适当提高了混凝土的最低强度等级，及各类结构的适用强度等级,完善混凝土的应力,-,应变本构关系,;,提供多轴,(,二、三轴,),应力状态下实用的强度包络图及强度调整系数表。,补充混凝土的热工参数,:,比热、导热系数以便进行温度作用验算。,2,、提高钢筋强度等级,淘汰,HPB235,级钢筋，以,HPB300,级钢筋代换,;,新增,HRB500,级钢筋,;,逐步限制,HRB335,级钢筋。增加,1960,级预应力筋,;,补充中强预应力钢丝及预应力螺纹钢筋。,优先使用,400MPa,级钢筋,;,积极推广,500MPa,级钢筋,;,取消,235MPa,光圆钢筋,;,逐步限制、淘汰,335MPa,级钢筋。,补充钢筋的综合性能的要求补充钢筋极限强度的指标。,为保证结构与构件的延性，提出钢筋延性性能的要求,:,最大力下的总伸长率,(,均匀伸长率,),、强屈比、超强比。,6,承载能力极限状态,结构安全的,第三层次,承载能力极限状态计算的,任务,是,:,通过控制截面的内力进行构件配筋设计,。,承载力依据,钢筋的屈服强度,以及,混凝士抗压强度设计值,进行计算，因此对应的都是以钢筋屈服和混凝土压碎为极限状态标志的“强度”问题,本次修订本章基本保持原规范的规定，仅改动了下列内容,:,调整受压构件的二阶效应,(P,效应,),计算,;,降低箍筋项的受剪承载力,;,补充拉,-,扭和拉,-,弯,-,剪,-,扭复合抗力的计算,;,提高了受冲切承载力,;,完善了应力设计的内容,;,并对承载力计算内容的表达和编排作了简化处理,:,非共性技术问题的内容均纳入附录表达。,主要修订内容,调整受压构件的二阶效应,(P,效应,),计算,结构侧移引起的二阶效应,(P-,效应,),已由第,5,章“结构分析”解决,;,承载力计算只解决受压构件自身挠曲引起的二阶效应,(,p-,效应,),。为此，对考虑附加弯矩的条件、构件的计算长度、控制截面的弯矩设计值、截面附加偏心距、偏心距调节系数、弯矩增大系数等在原规范规定的基础上作了调整。,主要修订内容,受压构件的二阶效应,考虑条件,主要修订内容,受压构件的二阶效应,计算方法：,6.2.4,除排架结构柱外，其他偏心受压构件考虑轴向压力在挠曲杆件中产生的二阶效应后,控制截面的弯矩设计值,，应按下列公式计算,构件端截面偏心距调节系数,弯矩增大系数,截面曲率修正系数,主要修订内容,受压构件的二阶效应,受剪承载力计算的调整,鉴于受剪承载力的重要性以及传统计算的安全储备相对较低，与国外存在明显的差距。,本次修订通过,降低箍筋项的抗力系数,(,由,1.25,改为,1.0),，提高了其安全储备,。,同时混凝土项的抗力系数统一表达为,改进了基本构造要求,调整了保护层厚度,最小配筋率,受拉钢筋的双控原则,(,配筋特征值及绝对值，鼓励使用高强钢筋,),。,考虑工程实践及设计的延续性，适当降低板类构件的最小配筋率。,根据抗震设计的要求，对受压构件的全截面配筋率稍有提高,(,由,335,级钢筋为基转为,400,级钢筋，增加,0.05),
