机械设计课程设计任务安排09级.ppt

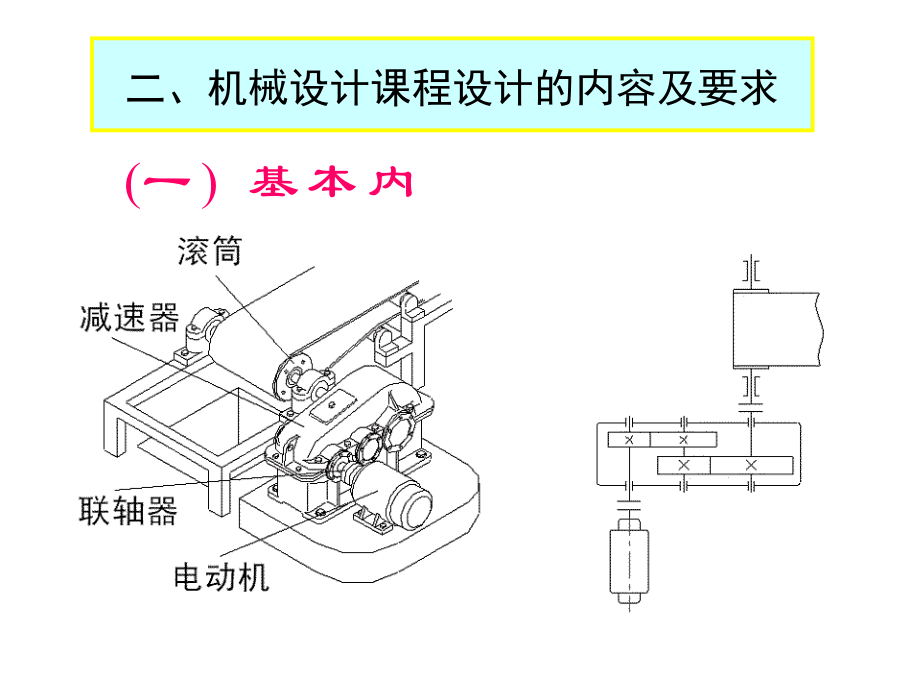

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,机械设计课程设计任务安排,一、机械设计课程设计的目的,1,、综合运用课程所学理论和知识进行机械设计训练，使所学知识进一步巩固、加深和扩展，为创新设计和今后的工程设计工作打下基础。,2,、掌握机械及机械传动装置的一般设计方法、设计步骤，树立正确的设计思想，培养机械设计及解决实际工程问题的能力。,3,、进行基本技能训练。如：设计计算、工程绘图、运用资料、手册、标准和规范以及使用经验数据、进行经验估算和数据处理等。,二、机械设计课程设计的内容及要求,(,一,),基本内容,(,二,),基本任务,每个学生在规定的时间内，按照题目要求设计出一种减速器，最后完成以下任务：,1,、减速器装配图一张（,1,号图幅）,（附注：装配草图要求一同交上来）,2,、零件工作图,2,张,（,3,号图幅,2,张,分别绘制输出轴及其轴上的齿轮工作图各一张）,3,、设计计算说明书一份,（,25,页以上）,（三）基本要求,1,、,装配图必须反映出各个零件之间的结构形状、相对位置和装配关系，通常用三视图加局部视图来描述，装配图中应有如下内容,：,1,）一组必要的视图（适当的比例，线条粗细 分明，清晰整洁）；,2,）总体尺寸以及与装配相关的尺寸或配合；,3,）减速器性能表；,4,）技术条件或要求；,5,）零件明细表和标题栏,1,）一组能够清楚、详细表达零件结构形状的视图，尽量采用,1,：,1,的比例绘图；,2,）合理标注全部尺寸（考虑尺寸基准面）；,3,）根据精度要求标注尺寸公差、形位公差和表面粗糙度以及技术要求；,4,）填写标题栏,2,、零件工作图是零件制造、检验和制订工艺规程的基本技术文件，必须具备以下内容：,3,、设计说明书的内容,1,）设计说明书封面、封底（自行设计）；,2,）目录（标题及页次）；,3,）前言（课程设计的目的意义，所设计传动装置的作用及传动方案的分析论证等）,4,）传动效率的计算，总传动比初步计算，电动机的选择；,5,）传动装置的运动和动力参数的计算（传动比分配，各轴转速及转矩的计算）；,6,）传动零件的设计计算（齿轮或蜗杆蜗轮）；,7,）轴的结构设计及强度校核计算；,8,）滚动轴承的选择和寿命计算；,9,）,键的选择和校核；,10,）,联轴器的选择；,11,）,箱体的结构及其附件的设计；,12,）,润滑和密封的设计；,13,）,设计小结；,14,）,参考资料（书名、作者、出版单位及出版年月）,三、机械设计课程设计的一般步骤,1,）设计准备阶段（准备设计资料、绘图工具，分析设计任务，拟定进度计划）,2,）初步设计计算阶段（选择电动机，运动和动力参数计算，传动零件设计计算）,3,）技术设计阶段（装配草图设计，轴系零部件设计计算，正式装配图绘制）,4,）绘制零件工作图,5,）整理并编写说明书,四、设计任务安排,题目一：,设计一用于螺旋输送机上的单级圆柱齿轮减速器。工作有轻振，单向运转，两班制工作。减速器小批生产，使用期限,5,年。输送机工作转速的容许误差为,5%,。,原 始 数 据,题 号,1-1,1-2,1-3,1-4,输送机工作轴上的功率,P(kW),3.5,4,4.5,5,输送机工作轴上的转速,n(r/min),50,50,50,50,0942-5,班,王铁柱,魏克超,陆中华,钟路程,0942-6,班,徐浩,范昊,梁举科,刘明,题目二：,设计单级圆锥齿轮减速器。减速器小批量生产，双班制工作，使用期限,5,年。,原 始 数 据,题 号,2-1,2-2,2-3,2-4,链牵引力,F(N),2100,2400,2700,2500,链速度,V(m/s),0.7,0.8,0.9,1.0,链轮直径,D(mm),100,125,135,150,0942-5,班,江阳,曾明洋,傅洋,蒋博鹏,0942-6,班,彭小刚,宋健,夏明宏,向锴,题目三,：,设计一用于带式运输机上的二级圆柱齿轮减速器。运输机工作有轻振，经常满载，空载起动，单向运转。减速器小批量生产，使用期限,5,年，单班制工作。运输带容许速度误差为,5%,。,原 始 数 据,题 号,3-1,3-2,3-3,3-4,3-5,3-6,3-7,运输带拉力,F(N),2000,1800,2400,2200,1600,2100,2600,运输带速度,V(m/s),0.9,1.1,1.2,0.9,1,1.2,1.1,卷筒直径,D(mm),300,350,300,300,400,350,300,0942-5,李刚,盛雄,俞海,袁贺阳,陈涛,池强,杜洪云,0942-6,熊吉鑫,杨青山,玉衡,曾松,张文强,郑传冬,朱海,题目四,：设计型砂搅拌机的传动装置,两级圆柱齿轮减速器。单班制工作，单向运行，有轻微的振动，启动载荷为名义载荷的,1.5,倍，减速器成批生产，使用年限,8,年。,原 始 数 据,题 号,4-1,4-2,4-3,4-4,碾盘主轴转速,(n/min),20,15,10,10,碾盘主轴扭矩,(N.m),1500,750,600,1800,圆锥齿轮传动比,i,3,3.5,4,4.5,0942-5,班,郭浩,黄文熙,梁胜,刘隆旭,0942-6,班,邓磊,雷顺心,李旭,李雨菲,题目五：设计一用于带式运输机上的圆锥圆柱齿轮齿轮减速器。工作经常满载，空载启动，工作有轻振，不反转，单班制工作。运输带容许速度误差为,5%,。减速器为小批生产，使用期限,10,年。,原 始 数 据,题 号,5-1,5-2,5-3,5-4,运输带拉力,F(N),2000,2100,2200,2300,运输带速度,V(m/s),1.2,1.3,1.4,1.5,卷筒直径,D(mm),320,320,350,350,0942-5,班,涂成康,王习,肖对刚,张田,0942-6,班,林洋,乔臻,吴讯杰,杨霄,题目六：设计一用于链式运输机上的圆锥圆柱齿轮减速器。工作平稳，经常满载，双班制工作。曳引链容许速度误差为,5%,。减速器小批生产，使用期限,5,年。,原 始 数 据,题 号,6-1,6-2,6-3,6-4,曳引链拉力,F(N),9000,9500,1010,3,1110,3,曳引链速度,V(m/s),0.3,0.32,0.34,0.35,曳引链链轮齿数,Z,8,8,8,8,曳引链节距,p(mm),80,80,80,80,0942-5,班,张扬,侯秋辉,李政,毛奕,0942-6,班,杨叶,张弛,张浩,赵子昊,题目七：,设计一用于带式运输机上的同轴式二级圆柱齿轮减速器。工作平稳，单向运转，双班制工作。运输带容许速度误差为,5%,。减速器成批生产，使用期限,10,年。,原 始 数 据,题 号,7-1,7-2,7-3,7-4,7-5,7-6,7-7,运输机工作轴扭矩,(N.m),1300,1350,1400,1450,1500,1550,1600,运输带速度,V(m/s),0.65,0.7,0.75,0.8,0.85,0.9,0.8,卷筒直径,D(mm),300,320,350,350,400,350,350,0942-5,班,孟冉,孙土贵,王新月,杨晶,赵江伟,0942-6,班,郑新,昌宇,陈卓,阮超,向盛航,题目八：,设计一链式运输机上的蜗杆减速器。单班制工作，工作平稳，经常满载，不逆转。曳引链容许速度误差为,5%,。减速器通风良好，成批生产，使用期限,5,年。,原 始 数 据,题 号,8-1,8-2,8-3,8-4,曳引链拉力,F(N),6.410,3,6.810,3,610,3,710,3,曳引链速度,V(m/s),0.26,0.25,0.25,0.3,曳引链链轮齿数,Z,15,14,12,15,曳引链节距,p(mm),80,100,100,80,题目九：,设计一带式运输机上用的蜗杆减速器。运输机连续工作，三班制工作，单向运转，载荷平稳，空载起动。运输带速度容许误差为,5%,。减速器小批生产，使用期限,5,年。,原 始 数 据,题 号,9-1,9-2,9-3,9-4,运输带工作拉力,F(N),2000,2200,2500,2800,运输带速度,V(m/s),0.8,0.9,1.0,1.1,卷筒直径,D(mm),350,320,300,300,传动装置总体设计,一、选择电动机,1.,选择电动机类型,常用：,Y,系列三相异步电动机,同步转速：,3000 1500 1000 750,级数：,2 4,6,8,电动机安装型式：,2.,确定电动机的功率,KW,(1),工作机所需电动机功率,或,工作机的功率,传动装置总效率,(2),确定电动机型号,例：,P,d,=3.6 kW,n,m,=960r/min,n,m,=1440r/min,查取电动机轴外伸端尺寸,:,D-,直径,E-,长度等，,二、传动装置总传动比的确定和分配,1.,确定总传动比,i,a,2.,分配各级传动比,减速器外传动比,减速器传动比,(1),各级传动比应在推荐范围内选取，不得超过最大值。,(3),圆锥,-,圆柱齿轮减速器,或,(2),展开式二级圆柱齿轮减速器,分配原则,:,目的：（,1,）尺寸协调、互不干涉,（,2,）尺寸紧凑、便于润滑,注意,：,1.,按工作机所需电动机功率,Pd,计算，而不按电动机额定功率,Ped,计算。,2.,设计轴时应按其输入功率计算、设计传动零件时应按主动轴的输出功率计算,三、传动装置运动、动力参数计算,计算各轴的功率,P,、,转速,n,和转矩,T,列汇总表：,传动零件设计,一、减速器外传动零件设计,1.,普通,V,带传动,已知：,P n T,i,2.,链传动,已知：,P n T,i,设计步骤：见教科书例题,1.,高速级齿轮传动,已知：,P n T,i,设计步骤：见教科书例题,2.,低速级齿轮传动,已知：,P n T i,设计步骤：见教科书例题,二、减速器内传动零件设计,三、按转矩初步计算轴的最小直径,注意：,1.,键槽,单键：加,5%,双键：加,7%,2.,圆整为标准直径,3.,或按联轴器圆整直径,四、验算工作速度误差,五、减速器箱体结构尺寸,注意：,、,8,，,
