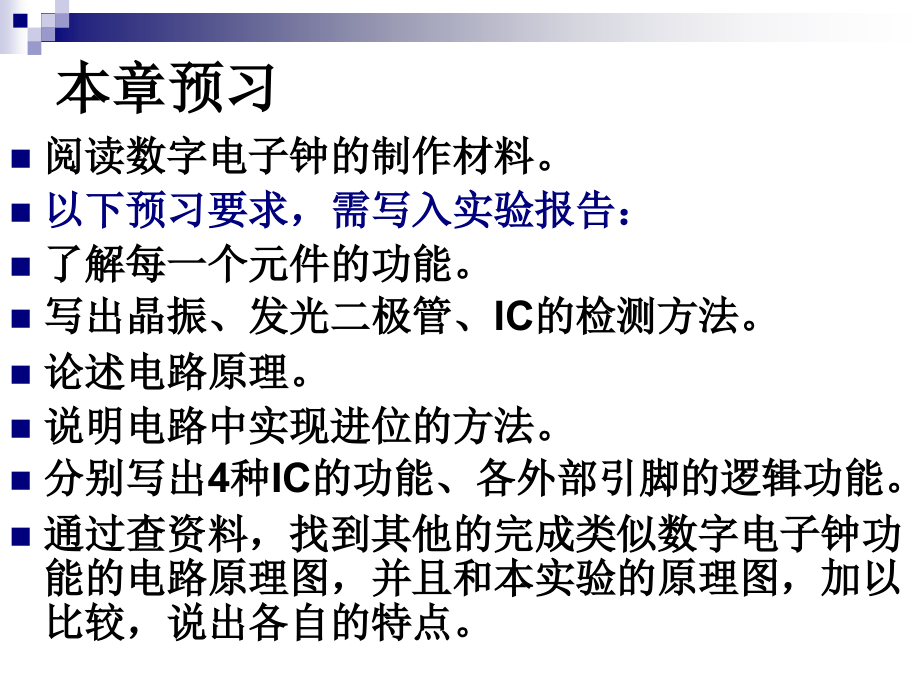

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,7,章 数字电子钟的制作,主讲：刘琨,办公地点：图书馆三楼信软学院办公室,办公电话：,6126732,603,E-mail:sailsmoon,本章预习,阅读数字电子钟的制作材料。,以下预习要求，需写入实验报告：,了解每一个元件的功能。,写出晶振、发光二极管、,IC,的检测方法。,论述电路原理。,说明电路中实现进位的方法。,分别写出,4,种,IC,的功能、各外部引脚的逻辑功能。,通过查资料，找到其他的完成类似数字电子钟功能的电路原理图，并且和本实验的原理图，加以比较，说出各自的特点。,晶振的检测,判断晶振的好坏,?,非在线测量：先用万用表,(R10k,挡,),测晶振两端的电阻值，若为无穷大，说明晶振无短路或漏电；,带电检测：将电笔插入插座中,(,火线,),用一只晶振的脚接触电笔笔尾金属,另一只脚用手接触,如果电笔亮,就是好的。,在线测量：测量接入电路正在工作的晶振两端电压。起振的晶振两端电压和未起振晶振电压有差别。,分析,IC,电路工作原理的关键要素,1,、了解,IC,功能,2,、掌握引脚作用,电源引脚,接地引脚,输入引脚,输出引脚,电路原理图,直流电源,晶振电路，分频,得到“秒”信号,计数,译码,译码,进位,4518,如何逢十进一？,Q3,是在,第8个脉冲,作用下产生正跳变的，其上升沿不能作进位脉冲，只有其,下降沿,才是“逢十进一”的进位信号。,低位的,Q3,端接高位的,EN,端，高位计数器的,CP,端接,USS,。,4518,如何逢,60,进一？,4518,如何逢,24,进一？,注意,本作品需要,611v,交流电，可从实验台的信号发生器获得。,或者用,6-11v,的直流电源,(,比如复读机电源，请同学们自行准备,),或者用,9V,电池。,1001k,，表示要根据发光二极管的工作情况选择,100-1k,之间合适大小的电阻。,本实验作业由于成本较贵，因此备料很少。请同学们实验注意用电安全。,本实验做2周,查询元器件资料网站,
