斜齿啮合图片.ppt

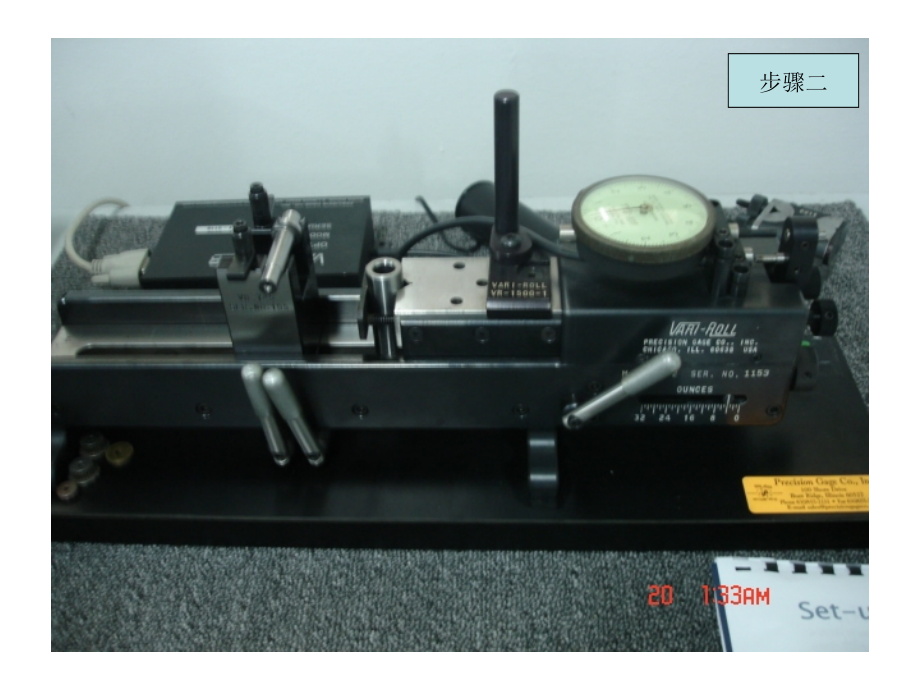

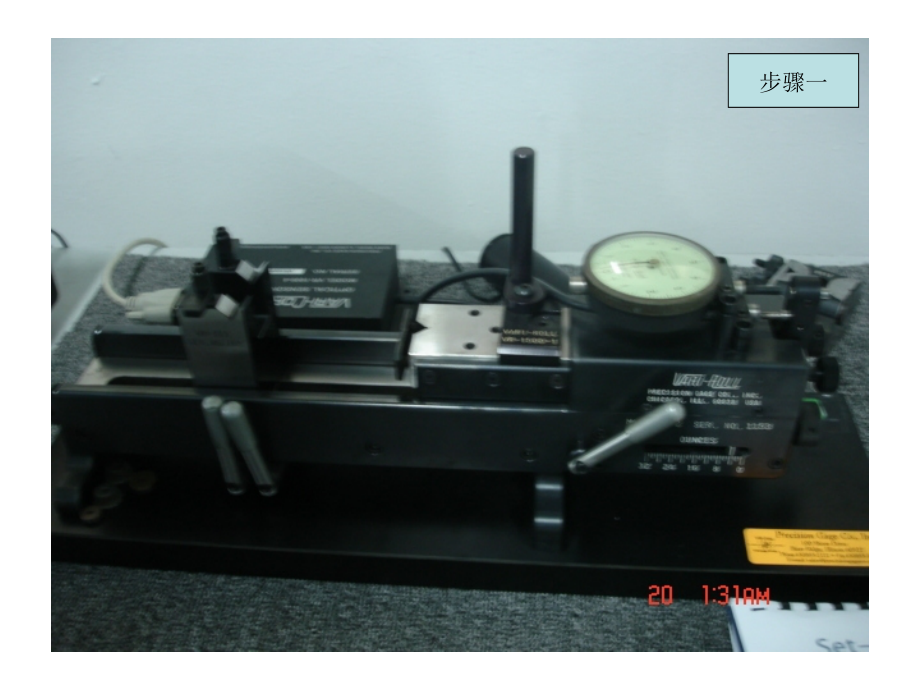

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,步骤一,步骤二,步骤三,步骤四,步骤五,10:1,斜齿轮啮合按标准齿轮位置啮合后图形上空白,.,客户提供样品是,15:1,斜齿轮啮合时按标准齿轮位置啮合后图形上空白,.,对比,标准齿轮与样品接触时间隙较大,10:1,斜齿轮啮合,按标准齿轮位置啮合后图形上空白,.,将斜齿轮向前移动约,0.2mm,啮合后图形见下图,.,客户提供样品是,15:1,的斜齿轮,啮合时按标准齿轮位置啮合后图形上空白,.,将斜齿轮向前移动约,0.4mm,啮合后图形见下图,.,分析,:10:1,的斜齿轮图纸上的分度圆直径,(,理论上应该是啮合直径,)1.9016,标准齿轮,上,标识啮合直径,1.9435,正常情况下图纸上的啮合直径应等于标准齿轮的啮合直径,.,实际,标准齿轮的啮合直径大于斜齿轮图纸上的分度圆直径,.,现状,:,斜齿轮的外径是,合格的,啮合时按标准齿轮的啮合位置啮合时啮合图上没有,啮合图形显示,出现此种情况原因,:1,产品外径不合格,.2.,标准齿轮啮合直径不对,.,
