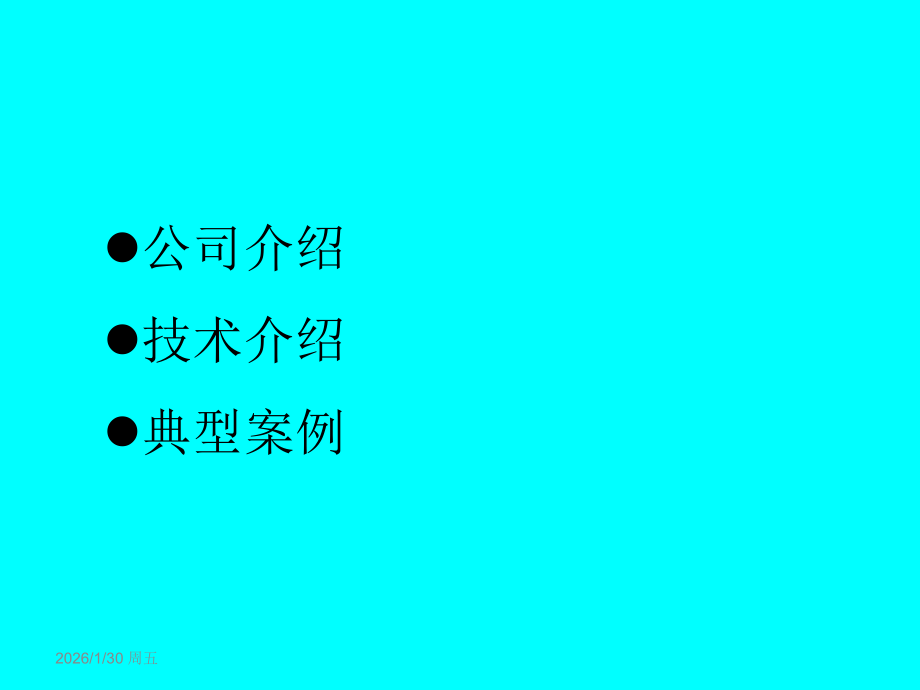

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,Taiyuan March 2008,www.est-,*,*,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,电吸附除盐技术,爱思特水务科技有限公司,EST Water and Technologies Co.,Ltd.,2026/1/30 周五,公司介绍,技术介绍,典型案例,爱思特水务科技有限公司是专业开发电吸附（简称,EST),水处理技术和设备的高科技企业，,拥有我国唯一电吸附净化技术的自主知识产权。,公司将,EST,技术独创性地导入水处理领域，开发出一系列的,EST,水处理设备，使我国在该领域处于国际领先地位。公司拥有博士、硕士、学士等中高级科技人才，与多家国内外著名高校、科研单位合作，具有强大的技术优势，主要从事,EST,水净化,/,淡化设备的研发、设计、生产制造、工程应用及相关技术服务，使,EST,水处理技术达到实用化、产业化、系列化、规模化。,爱思特公司概况,2026/1/30 周五,序号,专利号,类别,专利名称,1,US12448841,Liquid Treatment Module,2,ZL01127146.9,发明,液体纯化处理模块,3,ZL01127147.7,发明,电吸附式液体处理装置,4,200710019276.4,发明,液体处理模块,5,ZL00261829.X,实用新型,液体处理装置的控制装置,6,ZL02257735.1,实用新型,网式活性铁预处理装置,7,ZL00261830.3,实用新型,饮水净化处理器,8,ZL02286486.5,实用新型,液体除盐净化装置,9,ZL00261831.1,实用新型,液体净化及纯化装置,10,ZL00261828.1,实用新型,液体净化及纯化装置中的模块,11,200720033253.4,实用新型,布液装置,12,发明,电吸附除盐反洗的方法及系统,13,发明,电吸附除盐节能系统及方法,专利,爱思特北京环境科技研究院,爱思特常州总部,爱思特电极材料生产基地,爱思特核心材料研发基地,爱思特销售分公司,公司结构,-,电吸附技术（,Electrosorb,Technology,，简称,EST,），又称电容性除盐技术（,CDI,），是,20,世纪,90,年代末开始兴起的一项新型水处理技术。其基本原理是基于电化学中的双电层理论，利用带电电极表面的电化学特性来实现水中带电粒子的去除、有机物的分解等目的。,定义,2026/1/30 周五,20,世纪,60,年代，理论研究及实验室小型机；,2000,年，爱思特报告了我国第一台工业化电吸附装置，并在饮用水、工业用水深度处理方面应用。,2006,年，世界首例千吨级,EST,工业废水再生工程在齐鲁石化建成；,2007,年，万吨级电吸附工业废水回用装置在太化投入运行；,2009,年，碱性含油冷轧废水电吸附除盐工程在上海宝钢集团投入运营；,至此，电吸附技术在石油、化工、冶金、电力、造纸、印染等行业展开应用，预示电吸附除盐技术大规模应用的到来。,发展历史,第,1,代,（,2000,年）,第,2,代,（,2002,年）,第,3,代,（,2003,年）,第,4,代,（,2005,年）,爱思特公司的研究与应用进展,a.,原型机的试制,与试验阶段,b.,小型设备的制造,与应用阶段,c.,大型设备的研制与应用阶段,d.,工程化示范引导、系统化应用阶段,爱思特公司的研发概况,除盐原理,降解,COD,原理,电极表面双电层厚度为,1100nm,，电场强度,10,7,10,9,V/m,。在强电场作用下，在电极表面生成寿命短、氧化性极强的活性物质,主要为,OH,羟基自由基，可以使一些难以降解的有机污染物质更容易被分解,并且不会造成无二次污染。,工艺流程,环境效益,无二次污染,几乎,不添加任何药剂,，排放尾水所含成份均系来自于原水；对,COD,可部分降解，但不浓缩；系统本身不产生新的排放物。尾水可直接达标排放。,经济效益,运行成本低,该技术属于常压操作（一般为,0.2-0.3MPa,）、低电压工作（,1.5-2V,），其能耗比较低，主要的能量消耗在于使离子发生迁移和双电层吸附上。这与其它除盐技术相比可以大大节约能源。其根本原因在于,EST,技术净化,/,淡化水的原理是有区别性地将水中作为溶质的离子提取分离出来，而不是把作为溶剂的水分子从待处理的原水中分离出来。,抗污染、使用寿命长,通道式结构,通道宽度为毫米级，因此不易堵塞。对前处理要求相对较低，具有很强的耐冲击性；,亲水憎油性，,电吸附模块的核心部件为惰性电极，具有亲水憎油的特性，可抗油类污染。,产水率高,技术特点,进水水质标准及可实现目标,名称,单位,限值,去除效果,COD,mg/L,100,30,80%,浊度,NTU,5,固体悬浮物,mg/L,5,油,mg/L,5,电导率（含盐量）,uS,/cm,5000,95%,得水率,75,95,能耗,0.5,2kWh/m,3,处理方法,项目,电吸附,双膜法,投资,电吸附除盐系统与双膜法除盐系统整体投资相当,运行成本,1.5,元,/m,3,3-6,元,/m,3,核心元件使用寿命,5,年,12,年左右,除盐率,95%,98%,产水率,75%,95%,65%,75%,预处理及进水条件,简单，,COD100mg/L,油,5mg/L,，浊度,5NTU,复杂，,COD40mg/L,、,油,0.1mg/L,、,SDI3,二次污染,尾水,COD,不浓缩，排放不超标，不增加新污染物,COD,浓缩,4,倍，浓水排放超标，增加新污染物,与常规脱盐技术的比较分析与技术优势,2026/1/30 周五,钢铁行业,宝钢集团宝山钢铁股份碱性含油冷轧废水处理站改造项目（,3600m,3,/d,）,石化行业,中石化齐鲁分公司二净化炼油废水回用项目（,2400m,3,/d,）,化工行业,山西天柱山化工有限公司年产,18,万吨合成氨,30,万吨尿素项目化工污水回用工程（,3840m,3,/d,）,石家庄金石化肥有限公司化工园区综合生产废水零排放工程（,5520m,3,/d,）,石家庄金石化肥有限公司新乐园区污水回用工程（,2400m,3,/d,）,电力行业,浙江宁波明耀热电环保有限公司工业水提质项目（,10000m,3,/d,）,市政项目,浙江宁波北仑岩东再生水厂提质工程（,100000m,3,/d,）,太原化工集团南堰污水处理分公司（,10000m,3,/d,）,坑口水,山东兖州兖矿集团坑口水除盐回用项目（,8000m,3,/d,）,典型案例,2026/1/30 周五,齐鲁石化项目,2006,年,11,月,30,日，在齐鲁石化分公司建成世界首例每小时百吨级的,EST,工业废水再生工程，该项目为中石化齐鲁分公司胜利炼油厂第二污水处理场排海水深度处理回用项目，其污水回用规模,2 400 m,3,/d,。,设计水源：第二污水处理场,产水要求：除盐率,50%,（或电导率,800S/cm,）,产水用途：循环水补水,系统出力：,100 m,3,/h,该电吸附装置经过对炼油废水的回用处理实际使用运行，实现了以下指标：,在进水电导率,18002500S/cm,，油,5mg/L,的条件下，平均除盐率为,62.3%,，达到循环水补水水质要求。,平均产水率为,75.0%,模块吨水耗电量为,1.33kW.h/m3,。,经估算，该装置的吨水处理成本约为,0.72,元。,同时，运行结果显示，电吸附除盐核心部件运行稳定，操作维护简便。电吸附模块具有较强的抗石油类有机污染物能力。电吸附处理工艺产生的浓水达到国家一级排放标准，无需二次处理。,典型案例,炼油废水,2026/1/30 周五,太化项目,投入使用时间：,2007,年,7,月,27,日,设计水源：公司水厂回用水工程出水或城市污水处理厂二级处理出水（,GB18918-2002,一级标准）；,产水要求：除盐率,65%,（可根据进水水质及处理程度要求进行调节）；,产水用途：循环冷却系统工业补充水,系统出力：,400m,3,/h,该回用水及提质工程的核心工艺采用常州爱思特净化设备有限公司电吸附专利技术。电吸附提质后的,1,万吨,/,日回用水达到化工生产工艺用水标准，可用作工艺用水。该套电吸附装置可将污水含盐量由,1000mg/L,降至,250mg/L,，悬浮物由,10,毫克,/,升降至,3,毫克,/,升，浊度由,10NTU,降至,1NTU,，氨氮由,10,毫克,/,升降至,5,毫克,/,升，,CODcr,由,25,毫克,/,升降至,10,毫克,/,升。装置投产后，每年可削减污染物排放,CODcr9293,吨，,BOD54854,吨，氨氮,1560,吨，有效改善区域水体质量，同时有利于缓解严重缺水城市的供水压力。,该工艺国内首创、国际先进，具有预处理简单、电耗药耗和运行费用低、设备使用寿命长、运行管理简单、适用范围广的特点，除盐率大于,75%,，水的回收率可达,75%,以上，电耗,1kw.h/m3,，制水成本低，每吨优质再生水的成本为,1.35,元。,典型案例,化工废水,电吸附废水回用处理站房平面布置图,2026/1/30 周五,电吸附除盐技术及其在污水回用中的应用技术评议会,2026/1/30 周五,宝钢项目,投入运行时间：,2009,年,5,月,设计水源：碱性含油冷轧废水,处理水量：,150m,3,/h,产水率：,75%,。,除盐率：,62.5%,考核结果,（,1,）性能考核期间，电吸附系统平均进水电导率,1335,S/cm,，电吸附产水电导率平均值为,277,S/cm,，去除率为,79.3%,；进水氯离子平均含量为,275mg/l,出水平均氯离子含量为,34.8 mg/l,，去除率为,87.3%,；平均产水率为,78.5%,，吨水耗电量为,0.55kWh,，完全满足生产回用要求。,（,2,）通过对模块进出水及浓水,CODCr,的测定表明，模块对,CODCr,有明显的降解作用，且系统浓水,CODCr,不超标，可以实现达标排放。,（,3,）通过对模块进出水油含量的测定表明，模块对进水油含量指标要求很低，且连续运行时，油不会在模块内实现累积，不影响系统正常运行，即电吸附系统可抗油类污染。,（,4,）经计算在现有来水情况下，系统的吨水处理成本为,0.46,元。,典型案例,冷轧废水,2026/1/30 周五,2026/1/30 周五,2026/1/30 周五,序号,项目,单位,原水,出水要求,实际出水（标定期间平均值）,1,pH,6,8,6,8,6.58,2,SS,mg/L,5,3,浊度,NTU,3,3,0.25,4,色度,倍,4,4,5,总碱度,mg/L,100,48,6,电导率,S,/cm,500,225,63,7,硬度,mg/L,100,20,6.6,8,氯化物,mg/L,80,10,3.45,宁波明耀环保热电有限公司项目,设计水源：河道水或水库水,处理规模：,10000m3/d,产水要求：得水率,75%,产水用途：混床进水或印染染色用水,验收时间（连续运行并考核）：,2010,年,1,月,29,日,电吸附工程运行效果：,典型案例,电力,2026/1/30 周五,2026/1/30 周五,项目,单位,电吸附系统进水,电吸附系统产水,pH,6,9,6,9,SS,mg/L,5,5,浊度,NTU,2,2,色度,倍,10,10,电导率,S,/cm,1000,800,总溶解性固体,mg/L,650,500,氯化物,mg/L,180,27,宁波岩东再生水厂水质提升工程,水源：岩东再生水厂经混合、反应、沉淀、,D,型滤池过滤,杀菌后,的预处理水。,一期设备产水能力：,11000 m,3,/d,。,回用水用户：宁波钢铁、台塑石化、北仑电厂等企业。,用途：冷却循环水,要求：氯离子含量和总含盐量超标。见下表：,典型案例,市政废水,Taiyuan March 2008,www.est-,交 流 时 间。,
