风光互补供电系统安装手册.ppt

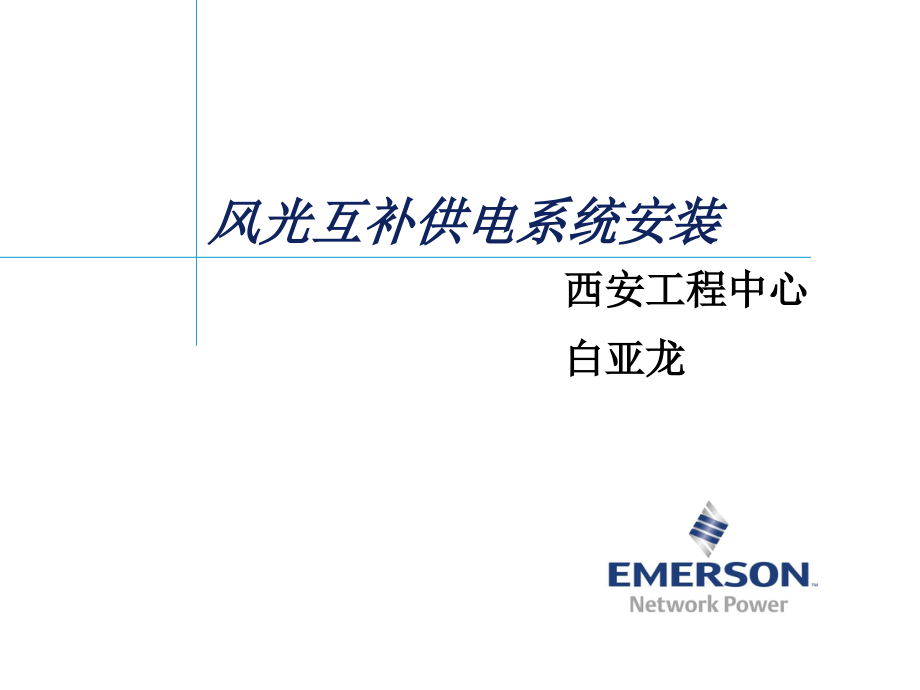

Click to edit Master title style,*,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,风光互补供电系统安装,西安工程中心,白亚龙,目录,安装工具及材料,安装准备,太阳能极板的安装,太阳能控制器安装,太阳能系统接地,风力发电机安装,蓄电池安装,安装工具,注意：控制器安装需要加长套筒扳手,太阳汇线箱的电缆连接需要压线钳,安装工具,安装准备,支架水泥地基,水泥地基需要用户预先根据我司提供的底座图纸与弯角地角螺栓做好,方可到现场安装。,太阳能极板支架安装,1,、底座安装,水泥底座预埋地脚螺栓，螺栓为,M16,。预埋螺栓一定要保证在一条直线上，尺寸误差不能超过,2mm,。,前后排的两个底座缺口朝里，相对安放。,用,M16,的螺栓固定好，并且用防锈漆刷地脚螺栓。,太阳能极板支架安装,2,、安装第一列支架,支架的两侧具有对称性（注意前支撑梁与后支撑梁左右不同）。,先安装固定支架的一侧。,另一侧的支架与前一侧刚好相对（对称结构），但不要固定死，安装太阳能极板后才固定，以方便左右调整间距。,前支撑梁,后支撑梁,太阳能极板支架安装,弯角安装为同一方向,上面别忘了加防松平垫,请注意此螺钉安装方向，下面要加弹垫和平垫，此处为,M16,的螺钉，螺钉不用锁紧，便于安装后面的调节。,注意弯脚件的搭接面,搭接螺钉都不能锁紧,螺钉朝下,太阳能极板支架安装,3,、安装背梁,背梁的长度实际上为左右列支架的间距，最后一根背梁稍短，实际上为极板固定支架左右侧间距。,最后一根背梁比其他列背梁短。,先不固定，待安装极板后调整好间距才固定。,安装背梁，,注意弯口向下。,太阳能极板支架安装,4,、安装极板后固定支架另一侧。,极板的固定螺栓为,M6,。,调整支架两侧间距，以便装上太阳能极板后平整。安装极板后调整好间距将支架固定，极板安装顺序从下往上安装。,太阳能极板支架安装,5,、安装汇线箱,特别提醒：为了防止雨淋，汇线箱不能够装在两光伏板之间，而完全置于某极板下面。,太阳能极板支架安装,5,、安装汇线箱,汇线箱接线图,太阳能极板支架安装,6,、连接并整理极板电缆线，注意防水,太阳能控制器安装,控制器安装尺寸,太阳能控制器电缆接入,太阳能系统接地,太阳能支架接地,最好用扁钢与支架底座槽钢焊接后入地。该接地体与机房的接地网相连。,太阳能系统接地,汇线箱接地,汇线箱是固定在支架上的，汇线箱接地端子与支架就近连接。,太阳能系统接地,汇线箱和控制器均可单独接地，也可由电缆从汇线箱接地端引入控制器，同时从控制器接地端引电缆到机房地排。,风力发电机安装,风机底座基础安装,地锚点的安装位置尺寸图,塔架底座预埋螺栓示意图,拉索,地锚安装示意图,风力发电机安装,风机塔杆连接,风力发电机安装,风机叶片安装,风力发电机安装,风机安装及电缆连接（一）,将电缆从塔杆中穿过,电缆与风机端口连接，不用区分颜色,风力发电机安装,风机安装及电缆连接（二）,风机安装,叶片安装在风机上,风力发电机安装,拉索风机立杆过程中不少于,8,个人，且需要支架和绳索辅助。塔杆竖立起来后同时马上紧固拉索。,液压风机,拉索风机,风力发电机安装,蓄电池安装,安装前注意事项：,因蓄电池都比较重，需要,2,个人才可搬运；并且不可在端子部位用力，同时避免蓄电池倒置、遭受摔掷或冲击。,小心导电材料短接蓄电池正负极端子。,安装及接线：,将金属安装工具（如扳手等）用绝缘胶带包裹，进行绝缘处理。,用万用表测量每节蓄电池的电压是否符合要求。,先进性蓄电池之间的连接，然后再将蓄电池与负载连接。,多组电池并联时，遵循先串联后并联的接线方式；为保证较好散热条件，各列蓄电池需保持,10mmz,左右间距。,连接前后，在蓄电池极柱表面敷涂适量防锈剂。,蓄电池安装完毕，电池组总电压无误后，方可加载上电。,蓄电池安装,THANKS,
