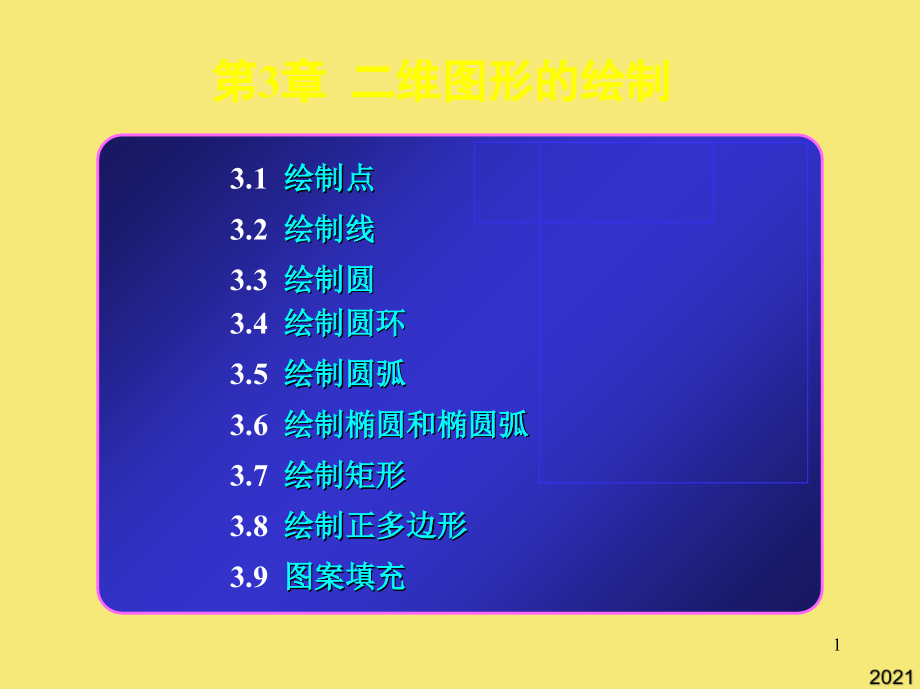

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,3,章,二维图形的绘制,3.3,绘制圆,3.8,绘制正多边形,3.1,绘制点,3.2,绘制线,3.4,绘制圆环,3.5,绘制圆弧,3.6,绘制椭圆和椭圆弧,3.7,绘制矩形,3.9,图案填充,1,3.1.1.,设置点的样式,3.1,绘制点,设置“点样式”的命令：,菜单：“格式”“点样式”,操作方法：,执行命令后，打开“点样式”对话框。,设置点的形状,20种,设置点的大小,相对于屏幕的百分比,绝对尺寸方式,2,3.1,绘制点,3.1.2 绘制点的方法,执行“点”命令的方法：,命令：Point,菜单：“绘图”“点”“单点”或“多点”,“绘图”工具栏：“点”按钮,操作方法：,执行Point命令后，命令行提示：,当前点模式：PDMODE0PDSIZE0.0000,指定点：,（输入点的坐标）,3,3.2,绘制线,3.2.1 绘制直线,执行“直线”命令的方法：,命令：Line,菜单：“绘图”“直线”,“绘图”工具栏：“直线”按钮,执行命令后，命令行提示：,指定第一点：,（输入线段起点）,指定下一点或 放弃(U):,（输入下一点）,指定下一点或 放弃(U):,（输入下一点）,指定下一点或 闭合(C)/放弃(U):,（输入下一点或按回车键结束命令）,4,3.2.2 绘制多线,3.2,绘制线,1“多线”命令,执行“多线”命令的方法：,命令：Mline,菜单：“绘图”“多线”,命令:,Mline,当前设置:对正=上，比例=20.00，样式=STANDARD,指定起点或 对正(J)/比例(S)/样式(ST):,（输入起点或J，S，ST）,输入：对正,J,，则设置多线对齐方式。,输入对正类型,上,(T)/,无,(Z)/,下,(B):,其中：上、无、下是指对齐方式，上为顶对齐，无为中线对齐，下为底对齐，也就是光标随着上线、中线、底线移动。,若输入比例,S,，则设置多线缩放系数，缺省为,。,若输入样式,ST,，设置多线样式，根据提示输入线型名或,？,，输入,？,则列出多样线型的清单，供用户选择。,5,3.2,绘制线,2“多线样式”对话框,执行“格式”“多线样式”命令，打开“多线样式”对话框。,将某一样式置为当前样式,创建新的多线样式,修改创建的,多线样式,重命名,多线样式,删除选定的,多线样式,加载多线样式,保存多线样式,列出已加,载线型,多线文字说明,6,3.2,绘制线,3“新建多线样式”对话框,在“多线样式”对话框中，单击“新建”按钮，打开“创建新的多线样式”对话框,。,新建多线样式名称,对多线进行文字说明,设置多线起点和端点的样式,设置多线是否,填充颜色,设置在多线的拐角处是否显示交叉线,设置多线的各条线的特性,添加线条,删除线条,设置线条,偏移值,设置线条颜色,设置线条的线型,7,3.2,绘制线,3.2.3 绘制射线,操作方法：,执行命令后，命令行提示：,指定起点:,（输入起点）,指定通过点:,（输入通过点的坐标，以两点画出一条射线）,指定通过点:,（输入另一通过点的坐标，再画出一条射线，按回车键确认）,执行“射线”命令的方法：,命令：Ray,菜单：“绘图”“射线”,绘制一端固定，另一端无限延伸的直线。通常用于绘制辅助线。,8,3.2,绘制线,3.2.4 绘制构造线,执行“构造线”命令的方法：,命令：Xline,菜单：“绘图”“构造线”,“绘图”工具栏：“构造线”按钮,操作方法：,执行命令后，命令行提示：,指定点或水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O):,（可输入点坐标、H、V、A、B、O）,指定通过点:,（输入通过点的坐标）,构造线也称为双向构造线，是两端都无限延伸的直线。主要用作辅助线。,9,3.2,绘制线,3.2.4 绘制构造线,构造线示例,两点构造线,水平构造线,垂直构造线,偏移构造线,角度构造线,等分构造线,10,输入起始角度后，命令行提示：,指定下一点或 圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W):（输入下一点坐标，A，H，L，U，W）,（9）根据圆心、起点及中心角绘制圆弧。,“绘图”工具栏：“图案填充”按钮,设置多线的各条线的特性,绘制指定宽度的直线或折线对象。,指定圆的半径:（输入半径）,椭圆弧即椭圆上的部分弧段。,指定圆弧的端点或 角度(A)/弦长(L):（输入终点）,指定圆上的第一个点:（输入第一点）,指定圆弧的端点:（输入第三点）,“绘图”工具栏：“椭圆弧”按钮,指定下一点或 放弃(U):（输入下一点）,结束：不保存草图，退出SKETCH状态，可按ESC键。,执行命令后，命令行提示：,指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T):3P,3.2,绘制线,3.2.5 绘制样条曲线,所谓样条，就是拟合离散数据点而得到的光滑曲线。,样条曲线是一种通过或接近一组指定点的拟合曲线。,执行“样条曲线”命令的方法：,命令：Spline,菜单：“绘图”“样条曲线”,“绘图”工具栏：“样条曲线”按钮,拟合公差为0,拟合公差,不为0,11,3.2,绘制线,3.2.6 绘制二维多义线,二维多义线又称多段线。它是由直线段或圆弧段组成的一个组合对象，可以对其整体进行编辑，也可以分别编辑。,执行“二维多义线”命令的方法：,命令：Pline,菜单：“绘图”|“多段线”,“绘图”工具栏：“多段线”按钮,操作方法：,执行命令后，命令行提示：,指定起点:,（输入起点）,指定下一个点或 圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W):,（输入下一点坐标，绘制一段直线段）,指定下一点或 圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W):,（输入下一点坐标，A，H，L，U，W）,12,3.2,绘制线,3.2.7 徒手画线,在绘制轮廓线、签名等不规则线段或图形时，AutoCAD提供了SKETCH命令绘制徒手线对象。,命令：Sketch,记录增量:,（输入记录增量）,徒手画画笔(P)/退出(X)/结束(Q)/记录(R)/删除(E)/连接(C)。,记录增量,：设置线段的最小长度。,画笔,：控制画笔状态，抬笔或落笔。抬笔，可画线。落笔，结束画线。,退出：,记录图形中已绘制的草图曲线，退出SKETCH状态。,结束：,不保存草图，退出SKETCH状态，可按ESC键。,记录：,记录上次绘制的草图，但不退出SKETCH状态。,删除：,删除未保存的草图曲线，如果笔是落下的，则抬笔。,连接：,笔落下，继续从上次所绘草图的终点开始绘图。,参数说明,13,3.2,绘制线,3.2.8 绘制宽线,命令：Trace,指定宽线宽度:,（设置线的宽度值）,指定起点:,（输入起点坐标）,指定下一点:,（输入下一点坐标）,指定下一点:,（继续输入下一点坐标或按回车键结束命令）,绘制指定宽度的直线或折线对象。,14,3.2,绘制线,3.2.9 修订云线,执行“修订云线”命令的方法：,命令：Revcloud,菜单：“绘图”“修订云线”,“绘图”工具栏：“修订云线”按钮,云线是由连续圆弧组成的多段线。在检查或圈阅图形时，用云状线进行标记，可以大大提高工作效率。,操作方法：,执行命令后，命令行提示：,最小弧长:15 最大弧长:15 样式:普通,指定起点或 弧长(A)/对象(O)/样式(S):,（可输入A、O或S）,普通样式,手动样式,15,3.3,绘制圆,执行“圆”命令的方法：,命令：Circle,菜单：“绘图”“圆”,“绘图”工具栏：“圆”按钮,（1）根据圆心和半径画圆。,命令：CIRCLE,指定圆的圆心或三点(3P)/两点(2p)/相切、相切、半径(T)：,(输入圆心）,指定圆的半径或 直径(D):,（输入半径）,有六种绘制圆的方法：,16,输入起始角度后，命令行提示：,菜单：“绘图”“椭圆”,指定圆弧的端点:（输入终点）,指定圆上的第二个点:（输入第二点）,菜单命令：“绘图”“圆弧”“继续”,“绘图”工具栏：“点”按钮,（7）根据起点、终点及圆弧的半径绘制圆弧。,（6）相切、相切、相切法,指定圆弧的第二个点或 圆心(C)/端点(E):（输入C）,指定圆的半径或 直径(D):（输入半径）,执行“圆”命令的方法：,执行命令后，打开“图案填充和渐变色”对话框。,（2）根据起点、圆心及终点绘制圆弧。,设置图案填充角度和比例等,命令：CIRCLE指定圆的圆心或三点(3P)/两点(2p)/相切、相切、半径(T)：(输入圆心）,该对话框有两个选项卡，分别是“图案填充”选项卡和“渐变色”选项卡。,“绘图”工具栏：“圆”按钮,3.3,绘制圆,（2）根据圆心和直径画圆。,命令：CIRCLE,指定圆的圆心或三点(3P)/两点(2p)/相切、相切、半径(T)：,(输入圆心）,指定圆的半径或直径（D）,：D,指定圆的直径:,(,输入圆的直径),（3）三点法,命令:CIRCLE,指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T):,3P,指定圆上的第一个点:,（输入第一点）,指定圆上的第二个点:,（输入第二点）,指定圆上的第三个点:,（输入第三点）,17,3.3,绘制圆,（4）二点法,命令:CIRCLE,指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T):,2P,指定圆上的第一个点:,（输入第一点）,指定圆上的第二个点:,（输入第二点）,（5）相切、相切、半径法,指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T):,3P,指定对象与圆上的第一个切点:,（选择第一个相切对象）,指定对象与圆上的第二个切点:,（选择第二个相切对象）,指定圆的半径:,（输入半径）,18,3.3,绘制圆,（6）相切、相切、相切法,此方法只能用菜单操作，用鼠标拾取三个对象绘制圆。,选择“绘图/圆/相切、相切、相切”菜单命令，命令行提示：,命令：_CIRCLE,指定圆的圆心或 三点(3P)/两点(2P)/相切、相切、半径(T):,3P,指定圆上的第一个点:_tan到,（选择第一相切对象）,指定圆上的第二个点:_tan到,（选择第二相切对象）,指定圆上的第三个点:_tan 到,（选择第三相切对象）,19,3.4,绘制圆环,操作方法：,执行命令后，命令行提示：,指定圆环的内径:,（输入圆环的内径值）,指定圆环的外径:,（输入圆环的外径值）,指定圆环的中心点或:,（输入圆心坐标，可连续画圆环，按回车键结束）,在指定位置绘制圆环、填充圆环或填充圆。,执行“圆环”命令的方法：,命令：Donut,菜单：“绘图”“圆环”,不填充圆环,填充圆环,20,3.5,绘制圆弧,执行“圆弧”命令的方法：,命令：Arc,菜单：“绘图”“圆弧”,“绘图”工具栏：“圆弧”按钮,操作方法：,执行命令后，命令行提示：,指定圆弧的起点或 圆心(C):,（输入圆弧的起点或圆心）,（1）根据已知三点画圆弧。,菜单命令：“绘图”“圆弧”“三点”,输入圆弧的起点后，命令行提示：,指定圆弧的第二个点或 圆心(C)/端点(E):,（输入第二点）,指定圆弧的端点:,（输入第三点）,21,（2）根据起点、圆心及终点绘制圆弧。,菜单命令：“绘图”“圆弧”“起点、圆心、端点”,输入圆弧的起点后，命令行提示：,指定圆弧的第二个点或 圆心(C)/端点(E):,（输入C）,指定圆弧的圆心:,（输入圆心坐标）,指定圆弧的端点或 角度(A)/弦长(L):,（输入端点）,（3）根据起点、圆心及圆心角绘制圆弧。,菜单命令：“绘图”“圆弧”“起点、圆心、角度”,依次输入圆弧的起点、圆心后，命令行提示：,指定圆弧的端点或 角度(A)/弦长(L):,（输入A）,指定包含角:,（输入圆心角）,3.5,绘制圆弧,22,椭圆弧即椭圆上的部分弧段。,设置填充图案与边界之间的关系,指定圆弧的端点或 角度(A)/弦长(L):（输入终点）,执行命令后，命令行提示：,输入边数后，命令行提示：,指定弧的包含角度:（输入中心角）,选择“绘图/圆/相切、相切、相切”菜单命令，命令行提示：,执行命令，确定椭圆形状后，命令行继续提示：,指定圆弧的圆心:（输入圆心坐标）,指定圆上的第一个点:（输入第一点）,指定圆弧的圆心:（输入圆心）,（设置完成后，一直保持为当前值，直到重新设定为止）。,指定圆的半径:（输入多边形的外接圆半径）,3.5,绘制圆弧,（4）根据起点、圆心及弦长绘制圆弧。,菜单命令：“绘图”“圆弧”“起点、圆心、长度”,依次输入圆弧的起点、圆心后，命令行提示：,指定圆弧的端点或 角度(A)/弦长(L):,（输入L）,指定弦长:,（输入弦长）,（5）根据起点、终点及圆心角绘制圆弧。,菜单命令：“绘图”“圆弧”“起点、端点、角度”,输入起点后，命令行提示：,指定圆弧的第二个点或 圆心(C)/端点(E):,（输入E）,指定圆弧的端点:,（输入终点）,指定圆弧的圆心或 角度(A)/方向(D)/半径(R):,（输入A）,指定包含角：,（输入圆心角）,23,3.5,绘制圆弧,（6）根据起点、终点及起点处的切线方向绘制圆弧。,菜单命令：“绘图”“圆弧”“起点、端点、方向”,依次输入圆弧的起点、终点后，命令行提示：,指定圆弧的圆心或 角度(A)/方向(D)/半径(R):,（输入D）,指定圆弧的起点切向:,（输入圆弧起点处的切线方向与水平方向的夹角）,（7）根据起点、终点及圆弧的半径绘制圆弧。,菜单命令：“绘图”“圆弧”“起点、端点、半径”,依次输入圆弧的起点、终点后，命令行提示：,指定圆弧的圆心或 角度(A)/方向(D)/半径(R):,（输入R）,指定圆弧的半径:,（输入半径）,24,3.5,绘制圆弧,（8）根据圆心、起点及终点绘制圆弧。,菜单命令：“绘图”“圆弧”“圆心、起点、端点”,输入参数C后，命令行提示：,指定圆弧的圆心:,（输入圆心）,指定圆弧的起点:,（输入起点）,指定圆弧的端点或 角度(A)/弦长(L):,（输入终点）,（9）根据圆心、起点及中心角绘制圆弧。,菜单命令：“绘图”“圆弧”“圆心、起点、角度”,依次输入圆心、起点后，命令行提示：,指定圆弧的端点或 角度(A)/弦长(L):,（输入A）,指定包含角,:,（输入中心角）,25,（10）根据圆心、起点以及弦长绘制圆弧。,菜单命令：“绘图”“圆弧”|“圆心、起点、长度”,依次输入圆心、起点后，命令行提示：,指定圆弧的端点或 角度(A)/弦长(L):,（输入L）,指定弦长:,（输入弦长）,（11）连续绘制圆弧。,菜单命令：“绘图”“圆弧”“继续”,命令:_arc,指定圆弧的起点或 圆心(C):,（按回车键）,指定圆弧的端点:,（输入终点）,说明：AutoCAD将以最后一次绘制的线段或圆弧的终点为新圆弧的起点，以线段或圆弧终点处的切线方向作为新圆弧在起点处的切线方向，并且再指定一点，即可绘制一段圆弧。,3.5,绘制圆弧,26,执行“椭圆”命令的方法：,命令：Ellipse,菜单：“绘图”“椭圆”,“绘图”工具栏：“椭圆”按钮,3.6,绘制椭圆和椭圆弧,（1）根据椭圆一个轴的两个端点及另一个轴的半轴长度绘制椭圆。,菜单命令：“绘图”“椭圆”“轴、端点”,命令行提示：,指定椭圆的轴端点或 圆弧(A)/中心点(C):,（输入长轴的一个端点）,指定轴的另一个端点:,（输入长轴的另一个端点）,指定另一条半轴长度或 旋转(R):,（输入另一条轴的半长）,27,或者绕第一条轴（主轴）旋转圆来创建椭圆。,命令行提示：,指定另一条半轴长度或 旋转(R):,（输入R）,指定绕长轴旋转的角度:,（输入旋转角度）,（2）根据椭圆的中心点，一个轴的端点及另一个轴的半轴长度绘制椭圆,。,菜单命令：“绘图”“椭圆”“中心点”,命令行提示：,指定椭圆的轴端点或 圆弧(A)/中心点(C):,（输入C）,指定椭圆的中心点:,（输入椭圆的中心点）,指定轴的端点:,（指定一个轴的端点）,指定另一条半轴长度或 旋转(R):,（指定另一个轴的半轴长度或输入旋转角度）,3.6,绘制椭圆和椭圆弧,28,执行“椭圆弧”命令的方法：,命令：Ellipse,菜单：“绘图”“椭圆”“椭圆弧”,“绘图”工具栏：“椭圆弧”按钮,操作方法：,执行命令，确定椭圆形状后，命令行继续提示：,指定起始角度或 参数(P):,指定终止角度或 参数(P)/包含角度(I)：,3.6,绘制椭圆和椭圆弧,椭圆弧,即椭圆上的部分弧段。,29,（1）根据起始角度和终止角度绘制椭圆弧。,指定起始角度或 参数(P):,（输入起始角度）,指定终止角度或 参数(P)/包含角度(I)：,（输入终止角度）,（2）根据起始角和椭圆弧的中心角绘制椭圆弧。,输入起始角度后，命令行提示：,指定终止角度或 参数(P)/包含角度(I)：,（输入I）,指定弧的包含角度:,（输入中心角）,（3）根据指定参数绘制椭圆弧。,指定起始角度或 参数(P):,（输入P）,指定起始参数或 角度(A):,（输入起始参数值）,指定终止参数或 角度(A)/包含角度(I):,（输入终止参数值）,3.6,绘制椭圆和椭圆弧,30,绘制矩形,执行“矩形”命令的方法：,命令：Rectangle,菜单：“绘图”“矩形”,“绘图”工具栏：“矩形”按钮,操作方法：,执行命令后，命令行提示,指定第一个角点或 倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W):,（输入第一个角点或输入选项C、E、F、T、W）,第一个角点,：是指矩形的第一个角的坐标点。,倒角,：设置矩形四个角的倒角尺寸。（后面介绍倒角）,标高,：确定矩形在三维空间内的基面高度。（设置完成后，一直保持为当前值，直到重新设定为止）。,圆角,：设置矩形四角为圆角，指定半径大小。,厚度与宽度,：设置矩形的Z轴方向上的高度，宽度为线条宽度。,倒角矩形,圆角矩形,宽度矩形,厚度矩形,31,3.8,绘制正多边形,执行“正多边形”命令的方法：,命令：Polygon,菜单：“绘图”“正多边形”,“绘图”工具栏：“正多边形”按钮,（1）根据多边形的边数和一条已知边绘图。,命令行提示,：,输入边的数目:,（输入边数）,指定正多边形的中心点或 边(E):,（输入E）,指定边的第一个端点:,（输入边的第一个端点）,指定边的第二个端点:,（输入边的另一个端点）,注意：用这种方法绘图时，从第一个端点到第二个端点，沿逆时针方向绘制正多边形。,32,（2）根据多边形的边数和外接圆半径绘图。,输入边数后，命令行提示：,指定正多边形的中心点或 边(E):,（输入中心点）,输入选项 内接于圆(I)/外切于圆(C):,（输入I或按回车键取默认值）,指定圆的半径:,（输入多边形的外接圆半径）,（3）根据多边形的边数和内切圆半径绘图。,输入边数后，命令行提示：,指定正多边形的中心点或 边(E):,（输入中心点）,输入选项 内接于圆(I)/外切于圆(C):,（输入C）,指定圆的半径:,（输入多边形的内切圆半径）,3.8,绘制正多边形,33,3.9,填案填充,填充方式,用特定图案填充指定区域的过程，称为图案填充。图案填充广泛用于机械制图、建筑图和地质构造图等各类图样中，以表示特定的意义。,普通方式：,是缺省填充方式。在这种方式下，对于孤岛内的孤岛，采用隔层填充的方法。,外部方式：,只对最外层进行填充。,忽略方式：,忽略边界内的所有孤岛，全部填充。,普通样式,外部样式,忽略样式,34,3.9,填案填充,执行“图案填充”命令的方法：,命令：Bhatch或BH,菜单：“绘图”“图案填充”,“绘图”工具栏：“图案填充”按钮,操作方法：,执行命令后，打开“图案填充和渐变色”对话框。该对话框有两个选项卡，分别是“图案填充”选项卡和“渐变色”选项卡。,选择,图案类型,设置图案填充角度和比例等,设置图案,填充原点,设置填充,区域的边界,设置填充图案与边界之间的关系,继承已有特性,35,3.9,填案填充,执行“渐变色”命令的方法：,命令：Bhatch或BH,菜单：“绘图”“渐变色”,“绘图”工具栏：“渐变色”按钮,使用渐变色填充图形,设置填充,区域的边界,单色或双色填充,显示9种,预览效果,设置渐变,方向及角度,设置填充图案与边界之间的关系,继承已有特性,36,3.9,填案填充,操作方法：,在“图案填充和渐变色”对话框中，单击右下角的“更多选项”按钮，打开图案填充的更多选项。,孤岛的设置,设置孤岛,显示样式,设置是否,孤岛检测,设置是否,保留边界,设置边界集,设置间隙大小,用继承特性,填充图案时,的填充原点,37,
