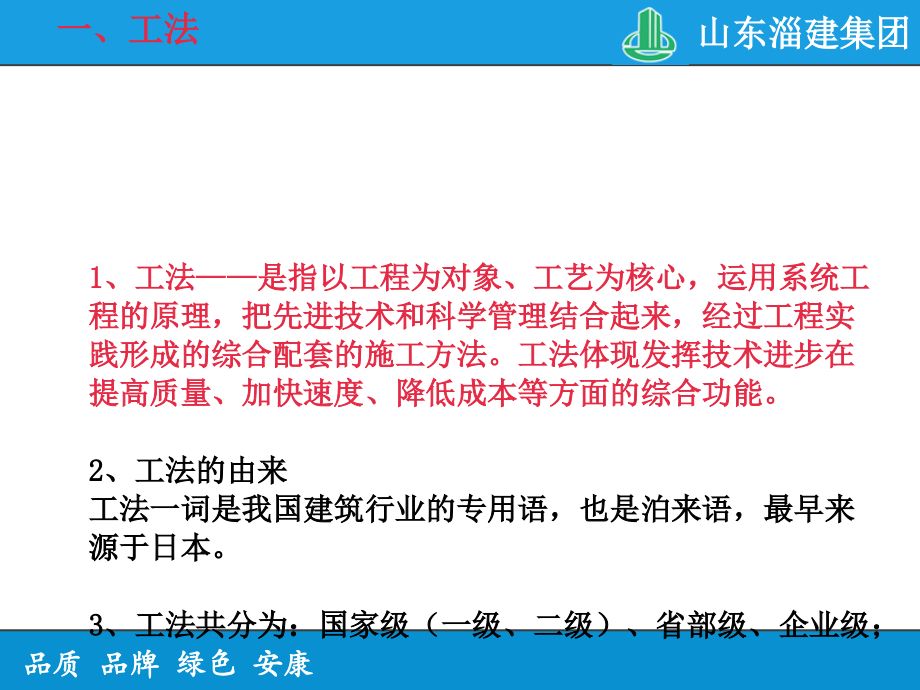

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,山东淄建集团,品质 品牌 绿色 安康,山东淄建集团,品质 品牌 绿色 安康,山东淄建集团,品质 品牌 绿色 安康,工法编写方法与要求,1,、,工法,是指以工程为对象、工艺为核心，运用系统工程的原理，把先进技术和科学管理结合起来，经过工程实践形成的综合配套的施工方法。工法体现发挥技术进步在提高质量、加快速度、降低成本等方面的综合功能。,2,、,工法的由来,工法一词是我国建筑行业的专用语，也是泊来语，最早来源于日本。,3,、,工法共分为：国家级（一级、二级）、省部级、企业级；,一、工法,1,）、前言,2,）、工法特点,3,）、适用范围,4,）、工艺原理,5,）、施工工艺流程及操作要点,6,）、材料与设备,7,）、质量控制,8,）、安全措施,9,）、环保措施,10,）、资源节约,11,）、效益分析,12,）、应用实例,二,、,工法的编写内容,三、,工法选题,1,、总结工程中有实用价值、有规律性的工艺技术；,2,、在原有的工法发展起来的新技术；,3,、四新技术形成的工艺方法；,4,、专利、发明的总结；,5,、题目宜定在,“,点,”,，不宜定在,“,面,”,；,6,、针对性要强，针对工程的特点和难点；,7,、题目应以工艺为主题，切忌以项目名称为主题；,8,、切忌选题重复（通过网络、杂志、书籍查证）。,例如：,聚氨酯硬泡体防水保温施工工法,建议改成：,种植屋面聚氨酯硬泡体防水保温一体化施工工法,四、,工法的命名的原则与常见问题,1,、开门见山，反映类别；,（,1,）房建（装修、结构、模板）；,（,2,）土木（隧道、路桥、水利、基础）；,（,3,）安装（机械、电力）；,2,、字数适宜，吸引读者；,常见问题：,（,1,）工法的题目与工法的内容不匹配，题目太大,例如：,混凝土,水平施工缝施工工法,修改后名称：,垃圾焚烧,发电厂垃圾仓水平施工缝,施工工法,（,2,）工法的题目不贴切,例如：断热式铝合金窗与石材幕墙有机结合施工工法,修改后名称：中国窗幕墙施工工法,要反映 特征、对象、条件,“,高海拔高寒隧道防冻胀施工工法,”,“,排桩维护体系基坑逆作法施工工法,”,名称过于简单的命名,“,气压试验工法,”,缺乏对象,“,液压整体提升工法,”,缺乏对象,五、,工法命名的一般规律,7,1,、前言的写法,要概括工法的形成原因和形成过程。其形成过程要求说明研究开发单位、关键技术审定结果、工法应用及有关获奖情况。,（,1,）工法的形成过程：企业通过开发创新或推广应用新材料、新工艺、新技术、新设备，或通过局部创新、技术改进对原有工法修改修订的过程。,点明在那个工程，为解决哪些技术难题，如何形成的工法。,（,2,）关键技术鉴定情况：鉴定时间、鉴定单位、主要鉴定结论。,（,3,）关键技术的获奖情况：一般指获得哪一级科技进步奖，科技发明奖等。,有无专利。,六、,编写方法,注意事项：,前言是概述工法的形成过程和关键技术的鉴定及获奖情况。因此，前言用语要准确规范，文字要言简意赅，,起到对工法一目了然的作用。,切忌词语冗长，更不能将工程概况写入前言。,前言中一般不应出现有关特点，经济效益或社会效益的内容。关键技术的鉴定及获奖情况如果没有可以不写,但工法的形成过程必须在前言中说明,.,（例）景观造型清水混凝土施工工法,1.0.1,清水混凝土以其独有的特征，越来越多的被应用在景观造型当中，实现了表里如一和朴素的自然美，更加丰富的表达造型的情感和艺术效果。景观造型的空间几何形态复杂，有抽象雕塑、镂空花墙等多种形式，其特点是每个面都为清水混凝土面。,1.0.2,景观造型清水混凝土施工工法是北京市第三建筑工程有限公司在原有清水混凝土施工技术的基础上研究改进而成，先后应用于启明星辰大厦、龙湖体育馆工程的造型清水混凝土施工。,2007,年,5,月，北京市建委组织专家对启明星辰大厦清水混凝土施工技术进行了鉴定，该工法解决了斜向施工缝与禅缝（或明缝）一体化的难题、解决了空间几何体造型的测量控制问题。研究成果在总体上达到了国内清水混凝土设计、施工的领先水平，具有的推广应用价值。,9,三维弧形墙体模板施工工法,1,前言,随着经济的发展，人们对建筑的要求也在不断的提高，现代建筑不再是简单的满足使用功能，而且还要具有时代的特征和艺术的欣赏效果。因此，就出现了很多单面弧形，甚至三维弧形的墙体。而此类混凝土墙体如采用一次性模板则投入巨大，且造成资源浪费，如采用组合式小钢模板则难以保证墙体的外观质量。,针对三维弧形墙体的技术难点，为了既能达到清水混凝土的效果，又能采用定型化模板，以降低费用、节约资源。青建集团股份公司研究了一种新型模板，其核心技术,“,三维弧形钢筋混凝土结构模板技术研究与应用,”,于,2007,年,1,月通过了青岛市科技局组织的专家鉴定，总体技术水平达国际先进，该成果获得了,2007,年度山东省科技进步三等奖，并获,2008,年度山东省建筑业技术进步一等奖，本工法就是在此基础上编写形成的,。,11,2,、,工法特点写法,注意事项：,“,特点,”,是指本工法在使用功能或施工方法上的特点。换句话说，采用本工法施工较以往传统施工方法上的优点。不能将工法中涉及的材料、构件的特性理解为工法的特点，更不能理解为要向大家介绍你这篇工法的写作特点。,工法特点：,说明工法在使用功能或施工方法上的特点，与传统的施工方法比较，在工期、质量、安全、造价等技术经济效能等方面的先进性和新颖性。,1,、,在使用功能方面：指本工法针对工程对象、工程项目起什么作用，有什么功能等方面具有的特点。如钢筋混凝土墙体外保温具有消除冷桥，不占用使用面积的特点；聚氯乙烯塑料管具有与填土共同作用的特点,。,2,、,在施工方法方面：指施工方法本身的特点，比如单面网架聚苯板有与混凝土墙体一次浇筑成型的特点,。,3,、,避免将特点和效益混淆，有些特点与经济或社会效益有因果关系，指出特点即可，将效益放在“效益分析”中去叙述,。,4,、,不要仅写本技术在使用功能上的特点，注意技术与管理,。,5,、与传统施工方法相比在工,期,、质,量,、安,全,、造价等方面的先进性和新颖性,。,例：双曲面悬挑铜板幕墙施工工法,2.0.1,在框架结构上形成双向多曲率、悬挑的饰面构造形式。,2.0.2,实现了顺向平滑、逆向突起的鱼鳞状装饰效果。,2.0.3,实现了每块铜板的三维调节，可简单消除安装误差。,2.0.4,每个单元板块都可以方便地拆卸，维护和更换。,2.0.5,施工速度快、精度高，工期短，经济效益高。,2.0.6,可操作性强、工序衔接紧密，工效高。,（例）,三维弧形墙体模板施工工法,2,工法特点,2.0.1,模板定型化，可以调整双向弧度，适应三维弧形的变化，能够周转使用。模板耐久性好，周转次数多，费用低。,2.0.2,施工工艺简单，操作方便，支模速度快，可以实现小节拍、快流水作业，能加快施工速度。,2.0.3,墙体外观能达到清水混凝土的效果，无须抹灰可降低工程成本。,3,、适用范围写法,说明最适宜于采用本工法的工程对象和工程部位，有的工法还要规定最佳的技术条件和经济条件。,（,1,）工程性质：什么性质的工程（住宅、厂房、体育场馆等）；水文地质：什么样的地质条件。,（,2,）工程特点：针对设计要求的工程性能和特点，施工中的特点,（,3,）周边环境及环保要求方面。,（,如南方与北方的气候、地理条件差异等）,注意事项,工法是一个综合配套的系统工程，因而在本章中也不要仅仅强调本技术的适用范围。,聚氯乙烯管道有埋置深度的要求，有对输送液体介质温度的要求。强夯法处理地基有对振动和噪音限制的要求等。,工法的适用范围应明确，有些除注明适用范围外，还可强调不适用的范围。,例：本工法适用于工业与民用普通钢筋混凝土结构，不适用于预应力混凝土结构。,例：,本工法适用于室内曲面金属板悬挑幕墙装饰工程，也适用于铜板曲面幕墙装饰工程。,例：本工法适用于空间曲线弧线混凝土结构，如三维弧形墙、卵形墙，扭曲形水坝等，也适用于平面曲线弧度混凝土结构（例如弧形墙）和一般形状的混凝土结构（例如直墙）。,4,、工艺原理写法,（,1,）关键技术应用的基本原理。,（,2,）关键技术应用的理论基础。,（,3,）关键技术施工主要过程的阐述。,注意事项,工艺原理是说明本工法工艺核心部分的原理。通过工法中涉及的材料、构件的物理性能和化学性能说明本工法技术先进性的真正成因。,凡涉及技术秘密的内容在编写时都应该加以回避。要使得使用者能够一般了解工艺原理的大致内容而不会真正掌握机密核心，,按照知识产权法的有关规定对本企业秘密加以保护。对于工法中所包含的技术专利，在编写时可以标明专利编号，但是工法在送审的时候一定要将核心机密作为附件同时上报，否则不利于专家委员会的评审。,18,例：双曲面悬挑铜板幕墙施工工法,4,工艺原理,4.0.1,通过三维模型图确定双曲面铜板安装承重桁架的构造形式及安装定位。,4.0.2,通过使用研发不锈钢组合挂件，方便、快捷的将双曲面单元板块与钢结构桁架上的横向次龙骨连接，保证双曲面铜板板块施工的整体速度及精度。,（例）垃圾仓地下沉降后浇带提前封闭施工工法,施工中，结合仓体筏板基础外伸较长的特点，借鉴于地下室外墙沉降后浇带提前封闭施工的经验，在底板混凝土浇筑完成之后，在仓壁外侧突出底板上安装预制钢筋混凝土盖板，然后在混凝土盖板上砌筑圆形砖井（设计圆形砖井，目的是井周围回填土对砖井壁的侧压力均匀），实现仓壁外膜采用砖胎膜的原理，同时圆井兼作为底板外伸部位的混凝土浇筑口，避免底板外伸部分混凝土振捣不密实，仓壁沉降后浇带内模采用锥体式对拉螺栓安装钢框竹胶板的方法，解决内壁模板加固不牢固的问题。,在垃圾仓仓壁混凝土浇筑完成,2d,后拆除仓壁模板，持续拆除,5d,，第,8d,开始砌筑外仓壁圆形砖井，常温下（日平均气温,20,）混凝土浇筑,14d,后混凝土强度可以达到,80%,，而此时圆形砖井砌筑,7d,水泥砂浆的强度亦达到,80%,，然后进行分层夯填土，待沉降时间满足,60d,之后，实现底板沉降后浇带和仓体沉降后浇带同时浇筑的目的，在不影响上部结构施工的同时，可以节约时间约,45d,，以达到加快临边基础及上部结构工程施工进度的目的。,（例）污水处理厂曝气池管道安装施工工法,工艺原理,根据阿基米德定律，利用水的浮力，达到管道运输目的，既能保护原有设施又能减少投入，节约成本。,5,、施工工艺流程及操作要点的写法,工艺流程和操作要点是工法的重要内容。应该按照工艺发生的顺序或者事物发展的客观规律来编制工艺流程，并在操作要点中分别加以描述。对于使用文字不容易表达清楚的内容，要附以必要的图表,。,1,、,工艺流程：即工艺的基本过程，各有关工序先后操作顺序和相互衔接关系，可用网络图、流程图、框图、示意图等表示，对由于构造、材料或者使用上的差异而引起的流程上的变化，也应该有所交待,。,2,、,操作要点：与本工法有关的施工操作要点，有别于其他施工方法的操作要点，与其他施工方法没有什么区别的部份，可以不叙述。,操作要点一定要对应网络图中施工顺序进行详细地阐释。不能网络图中提到的施工步骤在操作要点中没有解释，也不能操作要点中说明的问题在网络图中没有反映,。,23,例：,6,工艺流程及操作要点,6.1,工艺流程,测量放线,确定单元板尺寸,异型承重桁架制作与安装,横向水平龙骨安装,铜板加工,双曲面铜板安装,横向水平龙骨整体调整,铜板调整,质量验收,创建三维模型图,6.2,操作要点,6.2.1,测量放线,1,测量放线是铜板幕墙工程中要求最为精确的一道工序，在确定每榀承重桁架安装位置、高度和铜板安装起着重要作用。双曲面悬挑铜板幕墙工程放线遵循先整体后局部的程序。,2,使用水平仪、经纬仪利用辅助轴线，将曲面结构轴线进行复核，轴线无误后作为原始控制线。,3,使用原始结构轴线作为基准控制线，利用经纬仪将每一榀桁架安装位置放到曲面结构墙上。同时核对原有预埋金属板的安装位置，确定所需后置埋件的位置及数量。,4,利用水准仪将每层建筑标高放到结构上，使用红色标记标出相应标高数作为曲面承重桁架安装的基准线。,6.2.2,确定单元板块尺寸,原概念性设计方案为基础，针对施工工期短的特点，通过现场实测实量、数据汇总、分析后，组织工程技术人员进行,CAD,三维模型图的设计绘制，测量出双曲面曲率变化的规律，按照统一尺寸的原则进行单元板块分隔，设计成单一或多种定型尺寸，四周收边铜板依据现场实测实量进行加工,。,6,、,材料与设备的写法,（,1,）与普通工法不同的材料列表介绍。,（,2,）与普通工法不同的设备列表介绍,。,注意事项,材料：说明本工法所使用的主要材料及其规格、主要质量指标以及质量要求等。对于初次使用的新型材料以及目前国家或地方尚未制定质量或验收标准的材料，不仅要列出材料的规格、主要技术指标与质量要求等内容，还应该提供相应的检验及验收方法。,此外还应强调该材料在操作要点中起到的作用，以证明该材料在工法技术实现中是必不可少的。,一些最常见的材料，可不专门叙述。,机械：机具设备 说明采用本工法所必需的主要施工机械、设备、工具、仪器的名称、型号、性能以及合理的配置数量。对于动力设备及不常使用的机具设备应该标明电源的电压、相数、电机功率、合理的配置数量等内容。合理的配置数量以一个最佳劳动组合作为计算单位。对于自行制作的小工具，还应该提供加工示意图。,26,序号,项目,规格、型号,制造工艺,检验项目,1,铜板,厚T2带铜板,挤压模具生产、在线喷涂氟碳漆,机械性能、化学成分、规格尺寸、表面质量,2,干挂件,厚304不锈钢,挤压模具生产、在线冲孔。,化学成分、力学性能,3,钢结构桁架,Q235,碳素钢,现场焊接,符合,GB50205-2001,规定,4,化学锚栓,M20*260,M16,成品,规格型号、产品合格证、检测报告、拉拔试验,5,焊条,E43,型焊条,成品,符合碳钢焊条,GB/T5117-95,标准,6,钻尾自钻螺丝,成品,产品合格证,例：,6.1,主要材料性能,27,序号,设备名称,规格型号,单位,数量,1,电子经纬仪,DJD-G,台,1,2,自动安平水准仪,D2S3-1,台,2,3,型材切割机,YZA-10,台,1,4,电焊机,21KVA,台,4,5,钢尺,把,1,6,检测尺,把,4,7,盒尺,把,10,8,冲击钻,HQ,A,20,把,3,9,砂轮切割机,KT-971,台,1,10,手提电钻,GBM13-2RE,把,2,11,电动螺丝刀,JF7101,把,10,例：,6.2,主要机具设备,7,、质量控制的写法,（,1,）必须遵照的国家现行规范、标准。,（,2,）现行规范、标准还未规定的，本工法涉及的质量标准及控制方法。,（,3,）关键部位、关键工序的质量标准及控制方法。,注意事项,说明本工法执行的国家、地方或者主管部门制定的质量验收标准的名称，尤其应该说明现行标准或者规范中所没有规定的内容。,质量要求可以是国家或者地方质量标准，也可以是自行制定的质量要求。但自行制定的质量要求不能低于国家或者地方制定的质量标准的要求,。,29,例：,7,、质量控制,7.1,一般规定,7.1.1,铜板幕墙所使用的钢材、化学锚栓、不锈钢挂件的材质、规格、标高及连接方式应符合设计要求和产品的组合要求，龙骨安装位置、牢固性及整体弧度应符合图纸和设计要求。,7.1.2,桁架龙骨焊接部位必须牢固，安全可靠。,7.1.3,横向水平龙骨与桁架焊接位置、牢固性必须符合图纸及设计要求。,7.1.4,桁架及水平横向龙骨表面必须作防锈处理。,7.1.5,双曲面铜板表面应按设计要求及有关规定进行抗氧化处理，板块间距、缝宽应符合设计要求，曲面弧线应流畅。,例：三维弧形墙体模板施工工法,7,质量控制,7.1,规范与标准,7.1.1,建筑工程施工工程质量验收统一标准,GB 50300-2001,7.1.2,混凝土结构工程施工质量验收规范,GB 50204-2002,7.1.3,混凝土结构设计规范,GB 50010-2010,7.1.4,本工法除按一般模板安装的要求检查、验收外，还应进行弧度验收：,1,、水平方向由定做的水平靠板验收弧度，尺寸偏差应控制在,5mm,内。,2,、空间弧度可检测模板顶部与底部距离之差，尺寸偏差控制在,10mm,内。,7.2,质量控制措施,7.2.1,施工前要认真审学图纸，并根据设计图纸和排版图，放好三维墙体基层水平面圆弧线和施工控制线，然后将导墙板定位线放好，验线无误后，方可进行下道工序施工。,7.2.2,在工厂内完成部分模板加工后，应安排现场施工人员进行预拼装，熟悉安装的工艺流程和工艺要求。模板进场后，应检查模板及其配件的型号规格和尺寸偏差等。,7.2.3,根据墙体曲面情况，大模板的平面尺寸可设计为不同规格，即由下层模板向上层模板的尺寸依次递减。模板进场后，应根据设计尺寸，计算出每层大板上口及下口弧度，现场放样做出每层弧度控制板，再依据控制板，对每张大模板进行曲弧，并做出标记，验收合格后进行分类堆放。,7.2.4,模板施工过程必须按步骤进行验收，包括：导墙板的验收，内侧模板的验收、外侧模板验收及整体验收。每层安装模板后，应验收其空间及水平弧度，水平曲率用专用的弧形样板靠尺检查；空间曲率通过吊线测投影距离，并结合定位导墙板确定其偏差。,8,、安全措施的写法,（,1,）结合本工法特点，如何贯彻国家、地方（行业）有关安全法规，采取的安全措施和安全注意事项。,注意事项,可以列出有关安全生产规定或规程的名称。,安全保护措施不要泛泛而谈，一般性的安全注意事项可简略。,工法中有特殊要求的措施应叙述到位，还应列出现场必须采取,的主要安全设施和必要的应急措施和资源,。,33,例：干式密封玻璃幕墙施工工法,8,安全措施,8.0.1,安装幕墙用的施工机具在使用前必须进行严格,检验。手持电动工具用前作绝缘电压试验；手持玻璃,吸盘和玻璃吸盘安装机，须作吸附重量和吸附持续时,间试验。,8.0.2,施工人员配备必要的劳动保护用品，防止人员,及物件坠落。,8.0.3,防止密封材料在工程使用中溶剂中毒，且要保,管好溶剂，以防发生火灾。,8.0.4,现场焊接时，应在焊件下方加设接火斗。,8.0.5,设专职安全员进行监督和巡回检查。,例：三维弧形墙体模板施工工法,8,安全措施,8.0.1,施工前，应编制专项施工方案，并对模板支撑系统进行验算。为了正确的掌握新型模板的操作要求，应对工人进行专项培训和安全技术交底,8.0.2,施工时，操作人员应按要求正确佩戴安全帽、安全带等劳动防护用品。,8.0.3,大模板吊装时必须对模板的索具进行检查，并由专人负责吊装指挥。,8.0.4,现场用电器开关应在二级配电箱上，做到一机一闸一漏保，漏电保护器应按时检查。,8.0.5,现场使用的机电设备应做到,“,定人、定机、定设备,”,，严禁不具备专用资格的人员操作机电设备。,8.0.6,拆除模板作业应在有关拆模的安全防护措施已经落实，并履行模板拆除申请审批手续后方可进行。,9,、环保措施的写法,结合本工法特点，如何满足国家、地方环保要求。,（,1,）水土保持。,（,2,）大气、噪声等污染。,（,3,）人员健康。,注意事项,可参照,“,安全措施,”,的写法。,环保措施说明应注意的环境保护事项和应采取的具体措施。,36,例：双曲面外饰板施工工法,9,环保措施,在施过程中必须严格遵守,北京市建设工程施工现场环境保护标准,及,北京市建设工程施工现场场容卫生标准,有关规定。,9.1,施工现场内各种施工相关材料应按照施工现场平面图要求布置，分类码放整齐，材料标识要清晰准确。,9.2,施工现场所用材料保管应根据材料特点采取相应的保护措施。材料的存放场地应平整夯实，有防潮排水措施。材料库内外的散落粉料必须及时清理。,9.3,为防止聚苯颗粒飞散、粉料扬尘，施工现场必须搭设封闭式搅拌机机棚，并配备有效的降尘防尘及污水排放装置。,9.4,搅拌机设专职人员环境保护，及时清扫杂物，对所用的袋子及时捆好，用完的塑料桶码放整齐并及时清退。,（,例）,三维弧形墙体模板施工工法,9,环保措施,9.0.1,进入现场的模板和已拆除下的模板脚手架等，应平面规划的要求分类整齐堆放。,9.0.2,为了减少噪音污染，边角、堵头等模板的加工应在木工棚中进行。,9.0.3,施工作业范围的楼层应采用密目网围护，木工加工场应做有效的封闭，以防止扬尘和噪音超标，控制场界噪声限值为：夜间,55DB,、白天,75DB,。夜间施工应按照工程所在地环保部门要求进行，未经批准严禁夜间施工。,9.0.4,加强对大模板安装和拆除的保护管理，以提高模板的周转次数，节约资源。,10,、效益分析的写法,（,1,）经济效益：直接（物料消耗、人工减少、造价降低）；间接（与其他方案比，减少杜绝事故）。,（,2,）社会效益：提前工期对社会的贡献；环保方面。,（,3,）技术效益：推进科技进步；开辟困难条件下某种技术的应用范围。,（,4,）节能效益：满足节能要求，节省能源或推进可再生资源利用。,工法之所以要推广是因为它的技术先进，有可观的经济效益和社会效益。然而，在工法的效益分析中，人们往往只注意成本效益的分析而忽略了工期效益、质量效益的分析。其实，有些工法要推广的技术前期成本投入并不低，然而它带来的工期效益、质量效益、安全效益、环保效益等综合效益却很高。因此，我们不能认为前期成本投入高的工法就不是一篇好工法，更不能认为这类高技术含量的工法在效益分析上没有可比性，这样会走入效益分析片面性的误区。,注意事项,宜采取一些合理的参照物，采用对比的方法进行分析。应注意在不同的工程相同的指标之间是否具有可比性。应该尽可能提供一些具体的参考数据。,40,例：,景观造型清水混凝土施工工法,10,效益分析,10.1,社会效益：景观造型清水混凝土施工技术的成功进一步加强了清水混凝土施工技术与景观造型艺术相互结合的的研究，丰富了施工经验。它成功的利用了清水混凝土细腻精致的纹理、内坚外美的独特美感、朴实的质感使景观造型的建筑装饰风格进一步赢得了人们的认可。,10.2,在大家越来越重视环境、节约能源的今天，景观造型清水混凝土施工技术是绿色建筑的重要体现，它使用清水混凝土单一材料，降低了建材生产过程中的能耗和对环境的污染。,10.3,减少了建筑垃圾的产生，而且清水混凝土自身的特点也有利于以后长期的清洁卫生。,10.4,采用清水混凝土材料制作景观造型与采用饰面材料相比可以减少投入约,15-25%,，清水混凝土虽然在结构造价上略有增加，但在装饰、装修上可以节约投入。清水混凝土虽然在结构造价上略有增加，但在装饰、装修上可以节约大笔的资金，尤其从长远的来看，维修、二次装修的费用能节省更多的资金。,11,、应用实例,（,1,）简要介绍工程概况，（项目名称、地点、开竣工日期、实物工作量）。,（,2,）应用本工法的情况，取得的经济、社会、技术、效益，应用该工法存在的问题等。,注意事项,工程量应该是提供采用本工法或本技术施工的分部分项工程的工程量，可以采用列表方式进行描述；,一项工法的形成通常需要三个工程的应用实例，最少需要一个工程实例。,42,例：,景观造型清水混凝土施工工法,11,工程实例,11.0.1,启明星辰大厦位于北京市海淀区中关村软件园，建筑面积,23990 m,2,，框架剪力墙结构。建筑的入口两侧的弧形城墙、大月亮门洞和流水幕墙造型为清混凝土。以月亮门为代表的大型独立墙体造型门洞直径,9m,，为全国之最；大半径（,R=50m,）圆弧双面城墙造型清水混凝土模板技术对于解决弧形造型、墙体的模板设计具有创新性突破；通过设置构造导墙将两条水平施工缝与装饰明缝三者合为一体，将混凝土水平施工缝成功地留置在明缝处。,43,11.0.2,清水混凝土景观造型只占启明星辰大厦全部清水混凝土的一小部分，其造型的几何形态也相对简单，但他对建筑物的装饰点缀效果却非常突出，提高了建筑物的品质、格调。,11.0.3.,龙湖体育馆的外围清水混凝土造型，采用了以各种人体运动形态造型组成的长达,360,米、高度,20,米的透空大型群雕主题造型墙，混凝土总方量,2200m,3,。设计原只设置水平禅缝，这样虽然容易解决不允许出现水平施工缝的要求，但与外形镂空雕塑的造型不协调，不能完整的表达出造型的语言。通过计算机,CAD,辅助模拟深化设计，将禅缝按构件垂直方向布置，施工缝处理为禅缝，其外观效果堪称完美，也得到了甲方和设计师的认同。,七、工法编制当中存在的问题及注意事项,1,、题目表达不确切或不恰当。,经常存在工法的题目大、内容小或与内容对应不恰当的问题。,2,、篇幅过大。,工法有规定的格式和内容要求，篇幅一般不会太长。工法太长主要存在两方面问题：一是重复太多，最常见的是,“,前言,”,和,“,工程实例,”,以及施工工艺的多处重复。,“,前言,”,中描述工程情况，是作为工法形成的环境或客观条件，只写与工法形成有关的内容就够了；,“,工程实例,”,是作为工法使用效果的例证，介绍时可以详细些，但,“,前言,”,中已叙述过的部分，就勿须再重复了。二是语言不精炼，叙述解释性语言较多，专业术语较少，推敲不够。,3,、工法的写作应严谨和准确。,评委在审核申报的工法时，发现有些文稿在陈述问题时不够严谨，出现前后矛盾，不能自圆其说。而且在,“,准确,”,这一点上问题也较多，如文、图、表不对应，数据前后不一致，计算式出现错误等，文稿中又不注明计算依据和计算式的出处等，这是工法编写之大忌。因此，工法是实用性极强的科技论文，要求其编写更严谨、更准确，编写者应采用精练的语言、准确的数据、专业的术语，介绍开发的理由、目的和过程，核心内容及关键技术，工法需要解决的问题等，语言力求精炼、前后呼应、语句完整。,4,、前言部分应更重视。,前言与科技论文的内容提要有些类似，其目的是向读者交待工法的来龙去脉，作用是唤起读者的注意，使读者对工法先有一个大体的了解，做到言简意赅。前言写的好会使读者产生继续阅读的兴趣。因此，前言除简述科研成果或新技术的概况和工法形成的过程、研究课题概况外，说明工法解决的问题、开发工法的意义和作用也很重要的。,5,、常见问题与错误。,前言冗长不精练、工法特点写成产品特点、适用范围不明确、误将产品的物理性能当作工艺原理、工艺流程与操作要点不对应、质量控制完全抄规范、在操作要点中涉及的安全操作要纳入安全措施里、环保措施仅限于文明施工、效益分析太片面、应用实例只有一例或写成工程概况。,八、,工法编写的语言要求,1,、,工法编写应严格使用规范化语言，禁止使用大话套话，文字的表达应简练准确、通熟易懂,。,2,、,工法编写应该使用无人称的叙事方式，不要使用第一人称的叙事方式,。,3,、,工法编写中引用规范或者规程的时候，不仅要列出规范或者规程的名称的全称，还要列出其标准编号,。,例：,6.2,验收依据,6.2.1,地下防水工程质量验收规范,GB50208-2002,6.2.2,屋面防水工程质量验收规范,GB50207-2002,6.2.3,建筑工程施工质量验收规范,GB50300-2002,九、,工法表现形式,随着数字化的发展，工法编制工作也进入新的阶段，传统的书面文字、表格、图片已不再是工法表达的唯一方式。运用声像技术、多媒体技术、声像文字混合技术可以提高工法的表达效果，使其更直观、更真实、更易懂。,十、,工法编写中的用词规定,1,、,表示很严格，非这样做不可的用词：正面词采用“必须”，反面词采用“严禁,”；,2,、,表示严格，在正常情况均应这样做的用词：正面词采用“应”，反面词采用“不应”或“不得,”；,例如：,（,3,）基层,必须,清扫干净，,不得,有砂浆疙瘩、石子、沙粒等杂物，在铺卷材前,还得,（应）,再进行一次清扫，避免相邻区石子、沙粒散落或被风刮落在即将铺贴的基层上。,4.3.4,所有铺贴好的防水层上，,严禁,穿钉子鞋的人进入现场，,不得,堆放防水以外的材料、设备；,严禁,凿眼打洞。,3,、,表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”，反面词采用“不宜,”。,4,、,表示有选择，在一定条件下可以这样做的，采用“可,”。,例如：在做防水保护层时，,宜,使用平锨，推手推车时防水层上必须有可靠的铺垫物。,该材料与双面自粘型防水卷材相同具有粘接、密封、防腐、防水等功能，持粘性强，,可,直接粘在水泥、金属、木材、玻璃、合成高分子防水卷材、改性沥青防水卷材等基材上，因有保护膜,可,直接作为防水层。,工法编写中对于一些具有外文名称的商品的翻译，不论采用意译还是音译，都应该在译名之后注明原文的写法，以免造成歧义或不同的理解。,5,、,工法编写中尽量使用准确的科技语言，避免口语方言。名词、术语、物理量代号必须准确，在文字叙述中，不得用符号或者代号代替说明,。,十一、,工法层次划分及编号、格式,十二、表 格,1,、,表应有标题，列于表格上方居中；标题应由顺序号和表名组成。,2,、工法正文中的表顺序号以,“,表,”,字后加表示其流水号顺序的阿拉伯数字的形式表示。,3,、,表应排在有关条文的附近，与条文的内容相呼应，并可采用,“,符合表5.,规定,”,或,“,按照表,5,的规定确定,”,等典型用语。,例如：,施工机具准备以一个施工班组，日施工量,1000,平方米为例，,具体按照表,6,的规定确定。,表,6,主要施工机具表,4,、,表中的栏目和数值可根据情况横列或竖列。当遇大表格须跨两页及以上时，应在每页重复表的编号，并在续排表的编号前加,“,续表,”,二字,。,5,、,表内数对应位置应对齐，表栏中文字或数字相同时，应重复写出。当表栏中无内容时，应以短横线表示，不留空白,。,6,、,表中各栏数值的计量单位相同时，应将计量单位写在表名的右方或正下方。若计量单位不同时，应将计量单位分别写在各栏标题或各栏数值的右方或正下方。表名和表栏标题中的计量单位宜加圆括号,。,表,3 GRG,板双曲墙面安装允许偏（,mm,）,项目,允许偏差,检查方法,水平度、垂直度,每米,1,拉线尺量和托线板检查,全长,5,单独构件中心线位移,3,纵横拉线和尺量检查,序号,项目,指标,1,断裂伸长率,纵向,450%,横向,2,低温柔性（,-20,，,2h20mm,弯,180,）,无裂纹,3,剪切性能,与卷材,粘合面外断裂,与铝板,粘合面外断裂,4,不透水性,压力,0.1MPa,时间,30min,5,剥离性能,粘合面外断裂,十三、图 表,图,10,复合,PSS,合金防水卷材泛水及阴角施工示意图,1,、图应有标题，列于图下方居中；标题应由顺序号和图名组成。,2,、,工法正文中的图顺序号以“图”字后加表示其流水号顺序的阿拉伯数字的形式表示,。,例如：,3,、,对几个分图组成一个图号的图，在每个分图下方采用（a,）、（,b,）、（,c,）顺序编号并书写分图名。,（,a,）内排水 （,b,）外排水 （,c,）内外排水结合,图,9,复合,PSS,合金防水卷材水落口施工示意图,十四、公式,例如：,“,5.2.2-,伸长量,值应按下式进行计算：,=,k,L,/E,（,1,）,式中,立柱或拉紧螺杆所需的伸长量,(m),；,允许应力,(,MPa,),；,L,立柱或拉紧螺杆被拉紧部分长度,(m),；,E,立柱或拉紧螺杆的弹性模量,(N/m2),；,k,修正系数，宜为,1.3,1.5,，中小型液压机取大值，大型液压机取小值。,”,十五、数值、计量单位与符号的规定,（,1,、,数值的书写,有表示偏差范围的数值应按下列方式书写：,20,2,不应写成,20,2,20+2-1,不应写成,20+2-1,0.65,0.05,不应写成,0.65,.05,50+20,不应写成,50+2-0,在叙述性文字段中，描述绝对值相等的偏差范围时，应采用,“,允许偏差为,”,的用词，不应写成大于（或小于）、超过等。,例如：尺寸的允许偏差为,2,，,不应写成尺寸的允许偏差为不超过,2,。,2,、,示参数范围的数值，应按下列的方式书写,：,10,15N,，不应写成,10N,15N,；,10%,12%,，不应写成,10,20%,；,1.1,105,1.3,105,，不应写成,1.1,1.3,105,；,18,36,30,，不应写成,18,36,30,。,3,、,带有长度单位的数值相乘，应按下列方式书写,：,外形,l,b,h,（）：,240,120,60,，或,240,120,60,，不应写成,240,120,60,。,4,、,计量单位,法中的计量单位，应采用国家规定的,中华人民共和国法定计量单位,，并应符合其使用方法。,在工法条文中，计量单位凡前面有量值的采用单位的符号表示。单位符号应采用正体字母。,当工法条文中列有同一计量单位的一系列数值时，可仅在最末一个数字后写出计量单位的符号，,例如：,10,、,12,、,14,、,16MPa,。,十六、注释,1,、,注应采用1,、,2,、,3,顺序编号。注的内容应比正文的内容小一号字。,2,、,条文中的注释宜列于条文说明中，当确有必要时，可在条文的下方列出。,“,注,”,中不得出现图、表或公式,。,3,、,表注可对表的内容作补充的说明或补充规定。表注列于表格的下方,。,4,、,图注不应对图的内容作规定，仅对图的理解作说明。图注列于图的下方,。,5,、,角注可对条文或表中的内容作解释说明，术语和符号不得采用角注。角注应标注在所需注释内容的右上角,。,6,、,“,注,”,的排列格式应另起一行列与所属条文下方，做起空二字书写，在,“,注,”,字后加冒号，接写注释内容。每条注释换行书写时，应与上行注释的首字对齐,。,十七、页面设置,1,、,纸幅：A4,2,、,页面边距：上下左右边距各2.5,厘米，左侧装订线,0.5,厘米,3,、,页眉页脚边距：1.5,厘米,4,、,段落间距：1.5,倍行距,5,、,页码编号设置在右下角,十八、工法的字体和字号,序号,页别,位置,文字内容,字体和字号,1,首页,工法标题,黑体小二号,2,首页,工法编号,宋体小四号,3,首页,编制单位,宋体小四号,4,首页,主要执笔人,宋体小四号,5,各页,工法正文,章的编号及标题,黑体小四,6,各页,工法正文,节的编号及标题,黑体五号,7,各页,工法正文,条、款、项、正文内容,宋体五号,8,各页,工法正文,表标题及表内文字,标题文字黑体小五，表内文字宋体小五,9,各页,工法正文,图标题及图内文字,图标题黑体小五：图内文字宋体小五,10,各页,工法正文,页码编号,宋体五号,十九、工法的申报要求,1,、省级工法申报书,2,、工法（包括图表，照片。照片最少,10,张）,3,、经济效益证明（盖财务章，扫描件）,4,、工程应用证明（盖建设单位章，扫描件，每个工程一份）,5,、获奖证书、鉴定证书、专利证书等,国家级工法由企业自愿申报，由建设部负责审定和公布。国家级工法每两年评审一次，评审数量原则上每个年度不超过,120,项。,1,、,国家级工法申报条件,：,1,）已公布为省（部）级的工法；,2,）工法的关键性技术属于国内领先水平或达到国际先进水平；工法中采用的新技术、新工艺、新材料尚没有相应的国家工程建设技术标准的，应经国务院建设行政主管部门或省、自治区、直辖市建设主管部门组织的建设技术专家委员会审定。,3,）工法经过工程应用，经济效益和社会效益显著；,4,）工法的整体技术立足于国内，必须是申报单位自行研制开发或会同其它单位联合研制开发；,5,）工法编写内容齐全完整，应包括：前言、工法特点、适用范围、工艺原理、施工工艺流程及操作要点、材料与设备、质量控制、安全措施、环保措施、效益分析和应用实例。,二十,、,国家级工法管理办法,2,、国家级工法申报资料要求：,1),国家级工法申报表（正本的公章为原件）；,2),工法内容材料（如工法内容与相关的行业或国家工程技术标准一致时，还需提供相应的技术标准复印件）；,3,）省（部）级工法评审意见书复印件；,4,）省（部）级工法批准文件复印件；,5,）关键技术鉴定（评估）证书复印件；,6,）关键技术应经省（部）、直辖市建设和行业主管部门鉴定（评估）或全国性行业协会等组织的建设工程技术专家委员会审定
