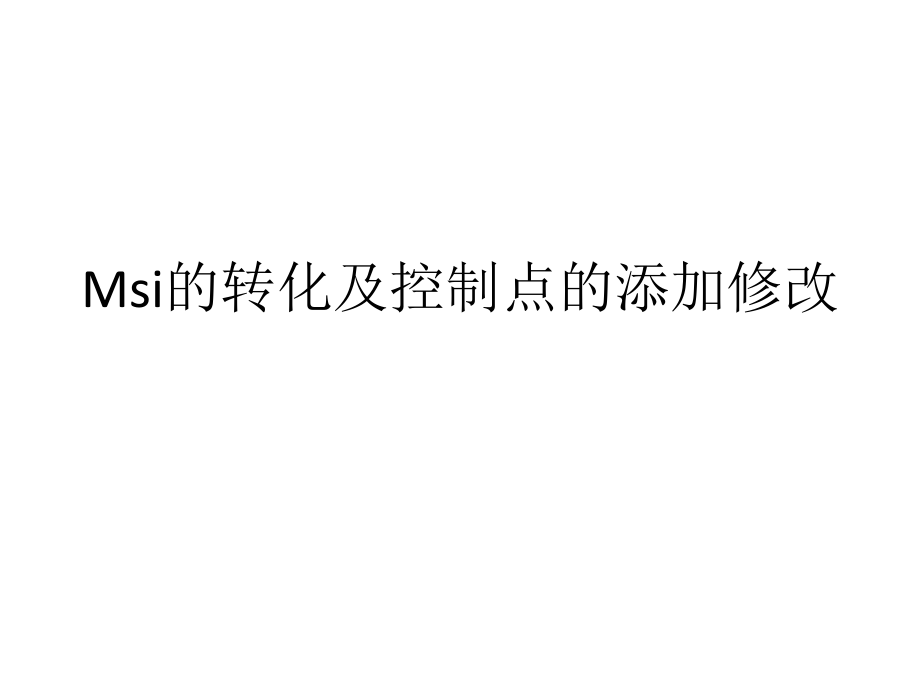

Mapsis学习笔记Msi的转化及控制点的添加修改.pptx

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2013/1/28,#,Msi,的转化及控制点的添加修改,Msi,的转化,DRG,在地理方面，,DRG,是,Digital Raster Graphic,的缩写，中文叫数字栅格地图：是根据现有纸质、胶片等地形图经扫描和几何纠正及色彩校正后，形成在内容、几何精度和色彩上与地形图保持一致的栅格数据集。,地理信息系统方面,（,DigitalRasterGraphic,，缩写,DRG,）是利用现有的纸质地形图经扫描、几何纠正、图像处理（彩色地图还需色彩纠正）和数据压缩后形成的栅格数据文件，其在内容、几何精度和色彩上与原图保持一致。,数字栅格地图,(DRG),的技术特征为：地图地理内容、外观视觉式样与同比例尺地形图一样，平面坐标系统以,1980,西安坐标系大地基准；地图投影采用高斯,-,克吕格投影；高程系统采用,1985,国家高程基准。图像分辨率为输入大于,400dpi;,输出大于,250dpi,。,DRG,可作为背景用于数据参照或修测拟合其他地理相关信息，使用于数字线划图（,DLG,）的数据采集、评价和更新，还可与数字正射影像图（,DOM,）、数字高程模型（,DEM,）等数据信息集成使用。派生出新的可视信息，从而提取、更新地图数据，绘制纸质地图。,地图经扫描、几何纠正、图像处理及数据压缩处理，彩色地图应经色彩校正,使各幅图像的色彩基本一致。数字栅格 地图,(DRG),在内容、几何精度和色彩上与同等比例尺地形图一致。本产品是模拟产品向,数字产品,过渡的产品,可作为背景参照图像与其它空间信息相关参考与分析。可用于数字线划地图的数据采集、评价和更新,还可与数字正射影像图、数字高程模型等数据集成,派生出新的信息,制作新的地图。,Mapsi,图幅命名是有规则的,主文件名,X XX X XXX XXX,不按规则命名就会出错重来。,规则很复杂，不介绍了，网上文库中有。,放大到足够的倍数后点移动图像左右的移动杆子，添加。,四个角弄好并改好最小间隔后，点,处理,1.,觉得他要改，找到地方后，点鼠标左键将十字架确定好，按空格键确定,2.,不需要改通过,ESC,键,备注单机鼠标右键可以有些功能,保存,逐格网校正,参数说明：影像范围：校正影像的逻辑坐标范围。输出分辨率：缺省显示为当前影像数据的原始分辨率,可根据实际输出要求进行修改,其值将影响校正影像。影像外廓：该值为校正时相对内图廓的外扩距离，单位与图幅坐标一致。通过设置外廓距离，可以使得图幅内廓边界以外的一定距离内的影像不会在影像校正过程中发生变形。注意,:,采用逐格网校正法生产,DRG,数据时，对于一些索引影像，其中类似等高线的部分可能在校正后出现断裂的情况，此时将索引影像转换成,RGB,影像处理便可消除,
