第五章绝缘的高电压试验.ppt

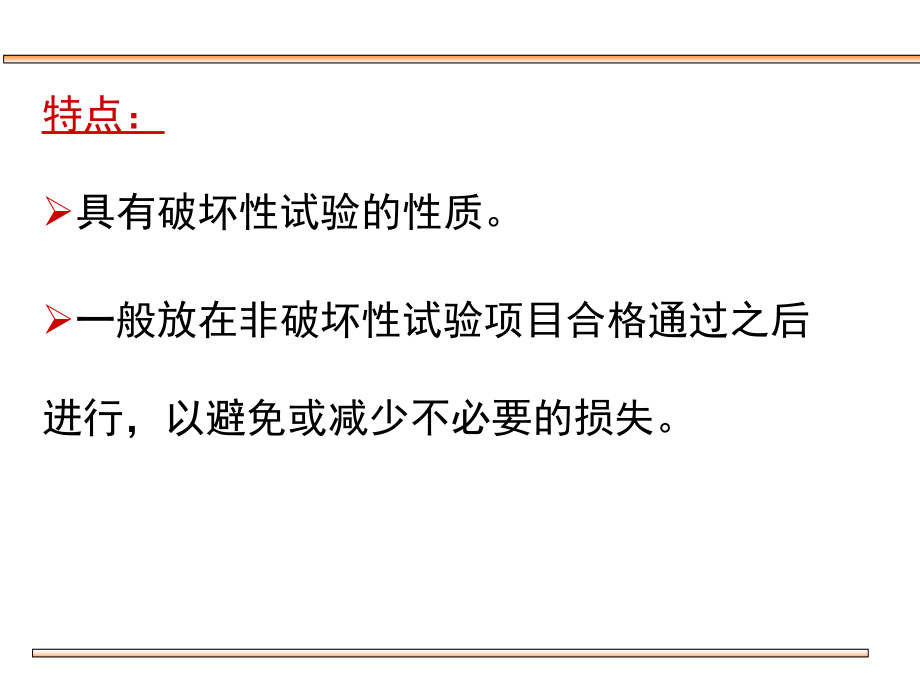

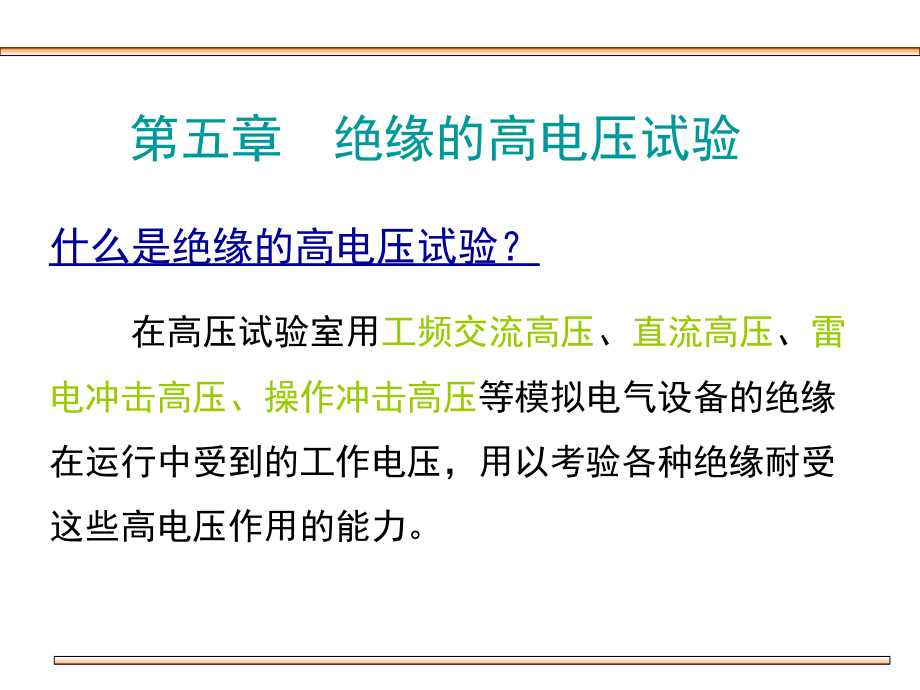

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,什么是绝缘的高电压试验？,在高压试验室用,工频交流高压,、,直流高压,、,雷电冲击高压、操作冲击高压,等模拟电气设备的绝缘在运行中受到的工作电压，用以考验各种绝缘耐受这些高电压作用的能力。,第五章 绝缘的高电压试验,特点：,具有破坏性试验的性质。,一般放在非破坏性试验项目合格通过之后 进行，以避免或减少不必要的损失。,难点问题：,由于输电电压和相应的试验电压在不断提高，要获得各种符合要求的试验用高电压越来越困难，这是高电压试验技术发展中首先需要解决的问题。,本章主要内容：,1.,介绍产生各种试验电压的高电压设备,2.,各种高电压的测量方法,3.,绝缘高电压试验的接线和实施方法。,第一节 工频高电压试验,目的,:,1.,检验绝缘在工频交流工作电压下的性能,;,2.,等效检验绝缘对操作过电压和雷电过电压地耐受能力；,3.,气隙工频击特性、电晕放电及其派生效应、静电感应、绝缘子的干闪、湿闪及污闪特性、带电作业等。,一、工频高电压的产生,通常采用高压试验变压器或其串级装置来产生。,对电缆、电容器等电容量较大的被试品，可采用串联谐振回路来获得试验用的工频高电压。,工频高压装置是高压试验室中最基本的设备，也是产生其他类型高电压的设备基础部件。,（一）高压试验变压器特点,1.,验变压器本身应有很好的绝缘，但绝缘裕度小，试验过程中要严格限制过电压。,例如：,500,750kV,试验变压器的绝缘五分钟试验电压仅比其额定电压高,10,15,。,试验变压器高压侧电流 和额定容量 都主要取决于被试品的电容。,2.,额定电压高而容量不大,A,KVA,C-,被试品的电容和试验变压器本身的电容，,F,U-,试验电压,KV,F,-HZ,外观上的特点：油箱本体不大而其高压套管又长又大。,单套管式试验变压器：额定电压一般不超过,250,300kV,双套管式试验变压器：最高额定电压达,750kV,DGYD,试验变压器,一、功能特点,1,、绝缘结构方面，根据变压器油“距离效应”原理，采用多层次绝缘，把变压器内的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。,2,、将注油孔设在套管顶部，套管中油与器身中油相通。所以该套管除具有装硅堆短路杆和串激杆等功用外，还相当于变压器储油器。,3,、采用金属固定引线和均压，从而消除了放电现象。,4,、渍箱结构紧凑，外观新颖，体积小重量轻。,5,、铁芯为单框芯式，使用,DQ,型，,0.30mm,冷轧取向硅钢片叠成，用新的特殊材料予以紧固，取代了传统的穿芯螺杆。线圈为同心圆筒多层塔式结构。,二、技术参数,1,、输入电压,0,200V,0,400V2,、额定高压,0,400kV3,、额定容量,0,200kVA,试验变压器与连续运行时间不长，发热较轻，因而不需要复杂的冷却系统。,漏抗大，短路电流较小，可降低机械强度方面的要求。,输出电压波形很难完美，需要采取措施加以修正。,试验变压器的接线与结构示意图如,5,1,。,(,二,),试验变压器串级装置,变压器的体积和重量近似地与其额定电压的三次方成比例。,当所需的工频试验电压很高（例如超过,750kV,）时，再采用单台试验变压器来产生在技术和经济上不合理。,大于,1000kV,时，采用若干台试验变压器组成串级装 置来满足要求。,由两台单套管试验变压器组成的串级装置示意图如图,5-2,所示。,T2,的容量为,T1,的容量为,显然，虽然这两台试验变压器地初级电压相同，次级电压也相同，但它们的容量和高压绕组结构都不同，因而不能互换位置。,整套串级装置的制造容量为,串级装置的输出容量却只有,因而装置的容量利用率,（,5-3,）,级串级装置的容量利用率,试验变压器的台数越多，容量利用率越低。这是串级装置的固有缺点。因而通常很少采用 的方案,。,二、工频高压试验的基本接线图,常用的调压供电装置有：自耦变压器；感应调压器；移卷调压器；电动,-,发电机组。,工频耐压试验的实施方法：,按规定的升压速度提升作用在被试品,T,O,上的电压，直到它等于所需的试验电压 为止。保持,1,分钟，没有发现绝缘击穿或局部损伤，可认为合格通过。,小 结,本节主要介绍了工频高电压的产生方法及其装置。,高压试验变压器的六大特点。,当所需试验电压很高时，常采用串级装置来产生所需高压。,工频高电压试验的基本接线图和实施方法。,
