第五章 透镜及其应用 第三节 凸透镜成像的规律(1).ppt

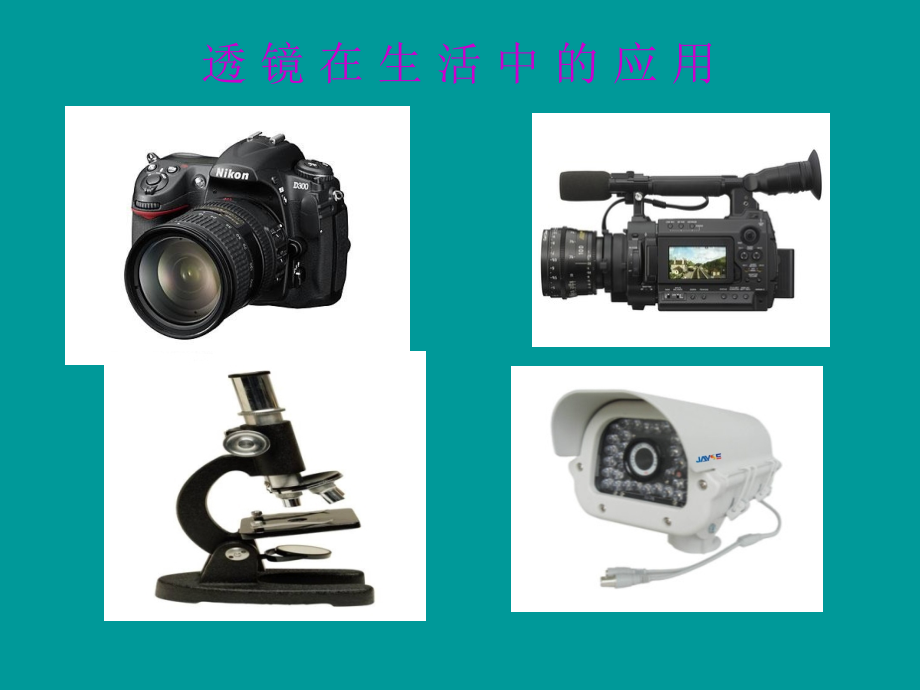

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第五章 透镜及其应用,第三节 凸透镜成像的规律,第二节 生活中的透镜,透 镜 在 生 活 中 的 应 用,实验目的：凸透镜成像的规律。,蜡烛、凸透镜、光屏,、光具座、火柴,焦距,10cm,物距,u,像距,v,物体到透镜中心的距离；,像距：,光屏到透镜中心的距离；,物距：,如何保证蜡烛的像始终能成在光屏上？,等高共轴调节,实验准备：,.,将蜡烛、凸透镜、光屏依次放置在光具座上，调整,蜡烛、凸透镜、光屏,的高度，使它们的中心大致在,同一高度,上，使像成在光屏的,中心,，便于观察。,1.,将凸透镜固定在光具座上的标记处，调 节蜡烛到凸透镜的距离为,25cm,。,2.,点燃蜡烛，调节光屏到凸透镜的距离，直到光屏中心上的像最清晰。观察分析像的大小、倒正。记录像到凸透镜的距离。,小体验,分别使烛焰到凸透镜的距离为,21cm,，,17cm,，,13cm,，重复以上实验，将所,得数据填入表格。,大 显 身 手,情景再现,2f,f,f,2f,情景再现,2f,f,f,2f,2f,f,f,2f,数据对比：,物距,/cm,像的性质,30,倒立、缩小、实像,25,倒立、缩小、实像,21,倒立、缩小、实像,20,倒立、,等大,、实像,13,倒立、放大、实像,11,倒立、放大、实像,物距,/cm,像的性质,18,倒立、缩小、实像,15,倒立、缩小、实像,12,倒立、缩小、实像,10,倒立、,等大,、实像,8,倒立、放大、实像,6,倒立、放大、实像,f,=10cm,f,=5cm,规律总结,1,：,物体到凸透镜距离大于两倍焦距，成倒立、缩小的,实,像。,简写作：,U,2,f,，成倒立、缩小的实像。,A,B,凸透镜成像光路图：,A,B,成像光路图对较好的学生要求,照 相 机 的 原 理,A,B,A,B,镜头,-,凸透镜,胶卷,-,光屏,1,、照相机的镜头相当于一个,凸透镜,，胶卷相当于,屏幕,。,2,、照相机成像的原理,：,U,2f,时，成,倒立,、,缩小,的,实像,：,生活中的照相机,数码相机,数码相机用图象传感器替代胶片,把光信号变成电信号,再变成数字信号,由相机内的存储器保存。,规律总结：,物体到凸透镜距离大于一倍焦距而小于二倍焦距时，成倒立、放大的,实,像。,简写作：,f,U,2,f,，成倒立、放大的实像。,投影仪的原理,A,B,A,B,投影仪的,镜头,相当于一个,凸透镜,，,屏幕,相当于,光屏。,投影仪成像原理,:,f,U,2,f,成,倒立、放大的实像,平面镜在这里有什 么作用？,投影仪的使用,改变光的传播路径,使,投影片的像出现在投影机前,方的屏幕上。,投影片要倒放。,我们要在屏幕上看到正立的像，投影片应该怎么放,?,探索发现：,将物体继续靠近凸透镜，发现在（）附近，光屏上的像消失了，此时将光屏去掉，眼睛在光屏的一侧透过透镜观察，会看到一个（）的像。,规律总结：,物体到凸透镜距离小于一倍焦距时，成正立、放大的,虚,像。,简写作：,U,f,，成正立、放大的虚像。,放大镜,2.,放大镜成像的原理：,U,f,成,正立、放大的虚像。,1.,放大镜实质就是一个凸透镜。,凸透镜成像光路图：,物距（,U,）,像的性质,倒正,缩放,U2f,fU2f,U2,f,、,f,u,2,f,的位置，调整,到凸透镜的距离，使烛焰在光屏上成,清晰的像，观察像的大小和倒正。,（,3,）把蜡烛放在,u,f,的位置，在光屏上,（能、,不能）观察到像，这时应从,（蜡烛、光屏）,一侧透过凸透镜进行观察，会看到一个,、,的,像。,课堂检测：,典型习题,某同学将一支点燃的蜡烛放在距凸透镜,15cm,处时，在光屏上得到一个缩小的像当蜡烛距透镜,9cm,时，在光屏上得到一个放大的像这个凸透镜的焦距可能是（）,A,10 cm,B,8 cm C,6 cm,D,4 cm,解,u,15cm,时，是缩小实像,u,2,f,15 cm,2,f,f,7.5 cm,又知,u,9cm,时，是放大实像,f,9 cm,2,f,9,cm,f,4.5 cm,综合两个不等式得：,4.5cm,f,7.5 cm,答案：,C,1,、无限远处的太阳光垂直射在凸透镜上，则（）,A,成像在,2,倍焦距处,B,成像在焦点上,C,成像在焦点内,D,不成像,B,2,、某学生在做凸透镜成像实验时，若发现在距透镜,20cm,处的光屏上有一个倒立放大的像，则此透镜的焦距可能为（）,A,6cm,B,10cm,C,25cm,D,无法确定,A,3,、用圆形的鱼缸或透明的罐头瓶养鱼，从侧面观赏缸内的鱼，你看到的那条鱼是（）,A,实物,B,等大的实像,C,放大的实像,D,放大的虚像,D,4,、将一物体放在凸透镜前，使物距依次为,6cm,，,18cm,和,24cm,，,分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距,f,满足关系式（）,A,f,6cm,B,6cm,f,18cm,C,9cm,f,12cm,D,18cm,f,24cm,C,5,、某物体经凸透镜在光屏上得到一个像，现将透镜中部遮住不让光通过，则屏上的像（）,A,缺少中部,B,变小,C,性质不变，像变暗,D,变大,C,自我反思,：,通过今天的学习，你有哪些收获？还存在哪些不足？,
