石家庄蓝宇 ---黑烟处理装置.ppt

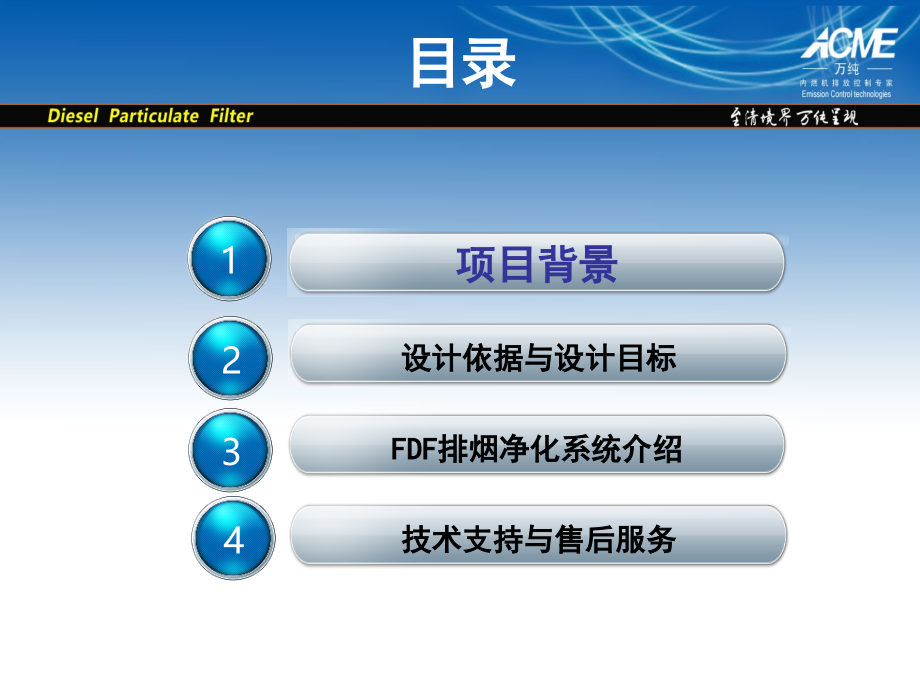

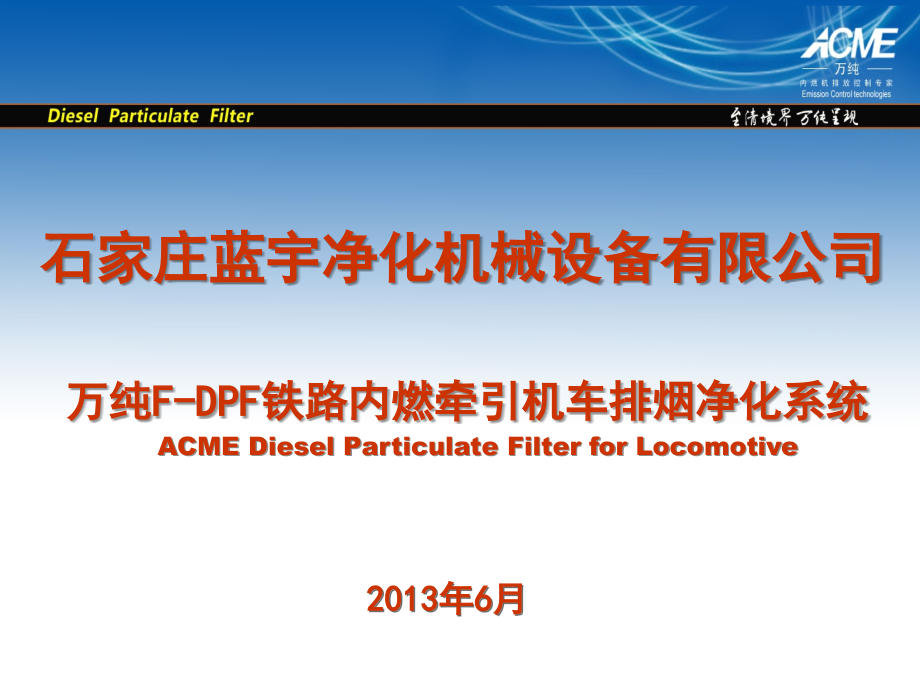

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,石家庄蓝宇净化机械设备有限公司,2013年6月,万纯F-DPF铁路内燃牵引机车排烟净化系统,ACME Diesel Particulate Filter for Locomotive,目录,1,项目背景,设计依据与设计目标,2,FDF排烟净化系统介绍,3,技术支持与售后服务,4,专业从事内燃机尾气后处理设备研究、开发、设计、生产的高科技环保企业，核心业务集中于内燃机尾气后处理、噪声与振动控制领域。公司凝结近十年在国内尾气净化领域辛勤耕耘的丰硕成果，获得多项国家专利，已通过ISO9001国际质量体系认证，是中国内燃机工业协会内燃机排放后处理专业委员会会员单位。,十年专注尾气净化,内 燃 机 排 放 控 制 专 家,Emission Control technologies,项目背景,蓝宇净化具有产品研发能力，能够针对客户不同的个性化需求，进行产品定制开发，满足不同的排放标准需要。其中包括：客户新产品上市前的配套开发；在用设备改造用途的定制匹配设计；各类尾气净化、噪声控制工程的设计与施工。我们采用国际先进的设计工具辅助产品研发，包括应用AutoCAD进行结构设计；应用Solidwords进行产品3D建模；应用Fluent进行流体温度场、压力场、速度场仿真分析；应用Ansys对产品结构进行不同负载应力分析，优化设计，改善产品结构性能,。,研发 设计,项目背景,研发 测试,我们拥有世界上领先的德国烟气分析系统用以验证净化系统净化效率；200马力柴油机测试平台用以测试实际工况下净化系统效率；自主研发了风量测试平台，用以模拟100-20000m,3,/h可变风量，可变污染物，可污染物变浓度的模拟污染源。并拥有数字风量计、红外线测温计、背压测试计、高精度噪声计、气密性测试系统、高精度颗粒物分析天平、振动台、示波器、接地电阻测试仪等一系列测试仪器作为科研保障。,研发 测试,项目背景,项目背景,蓝宇净化拥有自己的专利产品，采用国际权威的质量体系认证，让客户在使用中获得更大的质量保障。,研发、生产管理，符合,ISO9001,：,200,8标准,权威认证质量保障,贵公司采用的机车型号多数为GK1C型内燃机车，该型号内燃机车是中国南车集团资阳机车有限公司在GK1型机车基础上发展的系列产品，适用于铁路、冶金、石化、港口、地方铁路的调车和小运转作业。机车为外走廊式，走行部由两台可互换的二轴转向架组成，中部吊装燃油箱。该型机车具有传动效率高、起动加速性能好、换向灵活、操作方便，使用可靠、适用性强等特点。,GK1C型内燃机车,项目背景,启动时柴油机黑烟,内燃机车（型号GK1）作业时柴油机排放含有大量的碳烟颗粒物（PM）及有害气体（主要为CO、HC、NOX），其中碳烟颗粒物（PM）大量积聚污染环境，其中碳烟颗粒物可被人体吸入（主要为PM10)，甚至可进入人体的肺部（主要为PM2.5)，给附近作业人员的健康造成了较大危害，严重影响其身体健康。,通过,ISO14000,认证必须控制厂内污染源,项目背景,碳烟颗粒PM危害,细颗粒物造成的灰霾天气对人体健康的危害要比沙尘暴更大。粒径10微米以上的颗粒物，会被挡在人的鼻子外面；粒径在2.5微米至10微米之间的颗粒物，能够进入上呼吸道，但部分可通过痰液等排出体外，另外也会被鼻腔内部的绒毛阻挡，对人体健康危害相对较小；而粒径在2.5微米以下的细颗粒物，直径不足人类头发丝的1/20大小，不易被阻挡。被吸入人体后会直接进入支气管，干扰肺部的气体交换，引发包括哮喘、支气管炎和心血管病等方面的疾病,。,项目背景,相关报道,关爱员工健康，赢得员工信任,项目背景,国家相关政策支持,项目背景,环境保护设备抵扣企业所得税优惠目录,项目背景,大气防治设备,设备名称,性能参数,应用领域,湿法脱硫专用喷嘴,流量,40m,/h,；雾化浆滴直径,2100m,；流速：额定值,10%,；喷雾角：额定值,10%,；粒径分布均匀：,0.8-1.2,；流量密度变化幅度：,10%,燃煤发电机组脱硫,湿法脱硫专用除雾器,在喷雾器出口雾滴夹带的浓度,75mg/Nm,，除雾阻力,150Pa,；临界分离粒径,2535m,。,燃煤发电机组脱硫,袋式除尘器,除尘效率,99.5%,；排放浓度,40mg/m,；出口温度,120,，林格曼一级；设备阻力低,1200Pa,；漏风率,3%,；耐压强度,5KPa,；滤袋寿命,3,年；耐高温、高湿，耐腐蚀,发电机组、关工业锅炉、工业窑炉除尘,型煤锅炉,热效率80%，煤渣含量2%；低热负荷燃烧运行良好；各项污染物排放指标均与锅炉大气污染物排放标准（GB13271）,用于采暖、洗浴、饮用水、制冷的热水锅炉,相,关,报,道,项目背景,工程案例,推行清洁生产，清除柴油尾气，提高产品质量，增强企业竞争力,2012年5月我公司为中国铁建铁路养护设备捣固机、清筛机安装净化器。,净化器可有效去除柴油机尾气中一氧化碳（CO)、碳氢化合物(HC)以及95%以上碳烟颗粒(PM),项目背景,工,程,案,例,2012年，为某部队提供的军用移动式柴油机尾气净化装置，针对军用特种装备和仓储装备产生的黑烟及有毒有害气体的处理,2012年，为中国铁路建设集团某项目隧道工程大型设备清筛机和捣固机提供的万纯系列柴油机尾气净化装置,项目背景,工,程,案,例,项目背景,为中铁一局焊轨机发电机组提供的尾气净化装置焊轨机发电机组提供尾气净化装置，加装万纯系列尾气净化装置，去除黑烟及有毒有害气体95%以上。,为中国铁路建设集团杭州地铁项目中焊轨机发电机组提供尾气净化装置，加装万纯系列尾气净化装置，去除黑烟及有毒有害气体95%以上。,工,程,案,例,2011年为重庆沃尔玛超市的两台备用发电机组提供的万纯系列柴油机尾气净化装置,项目背景,目录,1,项目背景,设计依据与设计目标,2,FDF排烟净化系统介绍,3,技术支持与售后服务,4,设计依据与设计目标,设计依据、原则,设计依据,大气污染物综合排放标准（GB16297-1996）,设计原则,1、,综合治理柴油机尾气碳烟颗粒物排放，处理后柴油发动机尾气排放执行 大气污染物综合排放标准（GB16297-1996）中的二级标准中颗粒物（PM）排放标准,（PM18mg/m3）。,2、,因牵引机车的空间十分有限,车上所采用的净化设备必须技术先进、体积小、重量轻、耐腐蚀、效率高。3、,为适应牵引机车特殊环境需要，净化系统必须具有高可靠性、易维护性、高安全性及低功耗的特点。4、净化装置设备安装连续排气背压监测仪器，保证设备的正常运转。5、不对原主机功率及工况造成影响。,原始设计资料,厂家,发动机型号,输出功率,缸数,排列,型式,气缸直径,活塞行程,总排量,压缩比,转向,启动方式,润滑方式,济柴,12V190,1000KW,6缸,60,o,V,型,四冲程、水冷,增压中冷,直喷燃烧室,240,mm,2,75,mm,74.64,L,12.5:1,逆时针,（面向输出端）,气马达,电马达,压力,飞溅润滑,工程目标：,加装净化装置降低牵引车尾气中的颗粒状物质（PM）的排放。处理后柴油发动机尾气排放执行大气污染物综合排放标准（GB16297-1996）中的二级标准中颗粒物,（PM18mg/m3）,排放标准。,设计依据与设计目标,非道路移动机械排放标准,额定净功率,P,max,/kW,第,阶段,第,阶段,排放限值（,g/kwh),排放限值（,g/kwh),PM,PM,130Pmax560,0.54,0.2,75Pmax130,0.7,0.3,37Pmax75,0.85,0.4,18Pmax37,1.0,0.8,8Pmax18,0.8,0Pmax8,1.0,非道路移动机械用柴油机排气颗粒物排放限值,2009.10.1,开始执行,第,阶段,设计依据与设计目标,类别,国一,国二,国三,国四,实施时间,到1995年底,1995-2000,2000-2005,2005年底起,颗粒物（g/kwh）,0.36,0.15,0.1,0.02,道路行驶车辆排放标准,道路行驶车辆排气污染物PM排放限值,设计依据与设计目标,钢铁清洁生产标准,指标等级,清洁生产指标,一级,二级,三级,烟,/,粉尘排放量,kg/t,钢,1.0,2.0,4.0,中华人民共和国环境保护行业标准,HJ/T189-2006,钢铁联合企业清洁生产,烟/粉尘排放量,设计依据与设计目标,目前国内非道路机械与国家标准中尚无明确柴油机功率1000KW的排放标准，根据贵公司柴油机功率情况，排放标准引用,大气污染物综合排放标准（GB16297-1996）二级排放标准（PM18mg/m3）。,针对内燃牵引机车运行的特殊性和局限性，设计的柴油机尾气净化器，具有占地面积小、重量较轻、安全性、可靠性和防腐性好的特点，能很好地适用于牵引机车上运行。对柴油机尾气进行治理后，符合大气污染物综合排放标准（GB16297-1996）二级排放标准颗粒物（,PM,）排放指标达到环保要求。,执行设计目标,设计依据与设计目标,了解,ISO14000,系列标准,ISO,现已制定的六个标准，我国转换为：,GB/T24001,ISO14001,环境管理体系,规范及使用指南,GB/T24004,ISO14004,环境管理体系,原则、体系和支持技术通用指南,GB/T24010,ISO14010,环境审核指南,通用原则,GB/T24011,ISO14011,环境审核指南,审核程序 环境管理体系审核,GB/T24012,ISO14012,环境审核指南,环境审核员资格要求,GB/T24050,ISO14050,环境管理,术语,项目背景,了解,ISO14000,系列标准,ISO14000,标准的推行情况,全世界已有,100,多个国家实施了此标准,有数万家企业通过了,ISO14001,标准的认证。,2,.,中国,1997,年成立了中国环境管理体系认证指导委员会,28,个部门为委员单位,如环保局、技术监督局、经贸委等。,3,.2002,年,8,月国家认监委对环境管理体系认证实行统一管理。,4,.,至,2003,年,12,月,31,日,中国已有,5064,家企业通过了环境管理体系认证。,项目背景,实施,ISO14001,钢铁行业情况,序号,企业名称,运行时间,产品和活动范围,1,太原钢铁集团有限公司,1,年,1,铁精矿、冶金石灰、白云石、焦炭、焦化产品、烧结矿、生铁、钢坯、热轧钢材、冷轧钢材、复合板、精密钢带及金属制品产品的生产,2,支持性服务及相关的管理活动、销售,2,上海宝钢集团公司,4年,1,生铁、连铸坯的生产,2,热轧钢板和钢带的生产,3,冷轧钢板和钢带的生产,3,武汉钢铁集团公司,3年,1,热轧钢棒的设计与制造,2,改进设备,4,本钢集团有限公司,5年,1 干熄焦,2 烧结、转炉,3 TRT发电机组尾气净化、全然煤气锅炉排烟净化,项目背景,目录,1,项目背景,设计依据与设计目标,2,FDF排烟净化系统介绍,3,技术支持与售后服务,4,FDF产品介绍,FDF,型柴油机净化器，是我公司针对国内柴油机尾气颗粒物排放状况，研制的柴油机尾气净化设备。,采用目前国际主流柴油机微粒捕集器,DPF,，将废气中的颗粒物（,PM,）拦截过滤收集。再结合我公司自主研发的,DPF,压缩空气反吹再生及收灰技术研制而成。,它主要特点是在线自动再生。颗粒物拦截率在,95%,以上。,柴油机陶瓷微粒捕集器,(diesel particulate filter,缩写,DPF),，其结构呈蜂窝状，捕集几何面积大，捕集效果好，且具有良好的耐热性及机械耐久性，是现代国际上主流的碳烟净化滤芯。,FDF产品介绍,柴油机陶瓷微粒捕集器,DPF,DPF的再生采用我公司研发的压缩空气反吹DPF再生技术。净化器工作时控制系统实时监测背压数据，当背压达到设定值，控制系统发出再生信号，这时排气阀关闭，电磁阀开启，压缩空气进入排气端已密闭的净化单元中，压缩空气的突然释放时，瞬间爆发力，将吸附、堵塞在DPF微孔与表面的炭烟颗粒反向（反排气方向）吹除收集在储灰仓，使DPF变得通畅达到再生的目的，反吹清灰完成后，排气阀打开，恢复到正常排气净化状态。,DPF,清灰再生原理,FDF产品介绍,产品净化率、寿命,净化率,载体,寿命,特点,改造后对主机功率,工况的影响评估,使用及维护,炭烟颗粒95%以上,2年,技术成熟、工艺简单、净化效率高、装机容量大、可有效去除颗粒物（黑烟）,柴油机排烟净化系统整体背压低于发动机限制背压，对机组正常功率及工况无影响。,安装于排气系统上靠近发动机排气口处，以利于保持适合的工作温度；,.,设备体积小，运行维护简单，运行费用低，自动化程度高，可靠性好,系统运行阻力小,一般小于8KPa左右,进气口安装背压表，实时检测主机排气背压,该装置壳体全部选用409L不锈钢制造，耐腐蚀性强，使用寿命长,FDF产品介绍,产品工艺流程,发动机废气,DPF净化芯,排气,机车压缩空气,电磁阀,再生系统,控制系统,气压检测,旁通阀,消音器,排气,背压检测,“,”,表示气路,“,”,表示控制信号,FDF产品介绍,系统设备布置设计,净化装置安装在车辆的顶部，取代原车排气系统原有的一段连接管和消音器；DPF装置安装在原消音器与其两侧位置，原发动机到车顶消音器法兰处连接旁通阀，再由旁通阀分成两路，一路到净化器；一路到消音器。设计时净化器、旁通阀、与车顶相贴合，高度不能超过限高。（具体位置待定）。,FDF产品介绍,系统组成,万纯FDF排烟净化处理技术采用蓝宇净化自主产权的净化技术，系统性能达到国际先进水平。净化器是由多个净化单元和反吹再生系统组成。反吹再生系统包括主、副储气罐、单向阀、气源处理器、反吹电磁阀、多个排气阀气缸及其控制电磁阀、旁通阀、箱体、压力开关、程序控制箱构成。,FDF产品介绍,FDF产品介绍,使用维护,1、根据发动机的工作状况定期清理净化芯，如果发动机烧机油需打开净化箱体顶盖螺丝拆下将DPF取出，检查有无油污，如有使用喷灯烧去上面的油污。,2、DPF过滤器是陶瓷结构耐高温，但易碎不要用硬物碰撞或敲击，以免损坏。,3.,储灰仓设计储灰容量为67.2L，清理周期为五天，清理时接通两端电磁阀电源，电磁阀同时打开，高压气体将碳烟颗粒吹出至收容装置。,4、检查空压机（自动停机时）气压须保持在0.7-0.8Mpa，如果压力太低会大大降低再生率，容易使得DPF阻塞，排气背压升高。,主要设备,序号,设备名称,数量,主要参数,单位,1,万纯F-DPF净化器,1,符合超限规定,mm,2,旁通阀,1,mm,3,消音器,1,尺寸待定,mm,4,压缩空气管道,1,尺寸待定,主要设备及参数列表,FDF产品介绍,技术参数,主要技术指标,适用发动机功率,排气背压,减少排放,适应海拔高度,环境温度,环境相对湿度（%）,电源,系统,寿命,1000Kw,8Kpa,去除炭烟颗粒（,PM,）,95%,以上,4000,米,-30,+60,90,（,25,时）,直流,24V,最大输入功率,75W,10,年,备注：防火性能应符合道路设施的有关要求,FDF产品介绍,国外同类产品,欧洲著名山地风景区内燃机车净化器安装图,FDF产品介绍,国外同类产品,全美国最大铁路网络,联合太平洋铁路内燃机车净化器安装图,FDF产品介绍,目录,1,项目背景,设计依据与设计目标,2,FDF排烟净化系统介绍,3,技术支持与售后服务,4,技术支持与售后服务,技术支持,客户新产品上市前的配套开发,在用设备改造用途的定制匹配设计,各类尾气净化、噪声控制工程的设计与施工,售后服务,服务宗旨：诚实、速度、微笑、服务,服务目标：服务质量赢得用户满意,服务效率：接到反馈电话或邮件后,10分钟内响应，,1小时内电话指导维修,24小时到达现场,48小时内完成维修,联系我们,公司传真,0311-83620781,公司邮箱,lanyutech,公司电话,0311-83655628,公司网址,公司地址：,河北石家庄市桥西区新华西路,165,号,服务热线：,400-6612-088,欢迎大家提问,
