中晶扫描仪的维修培训.ppt

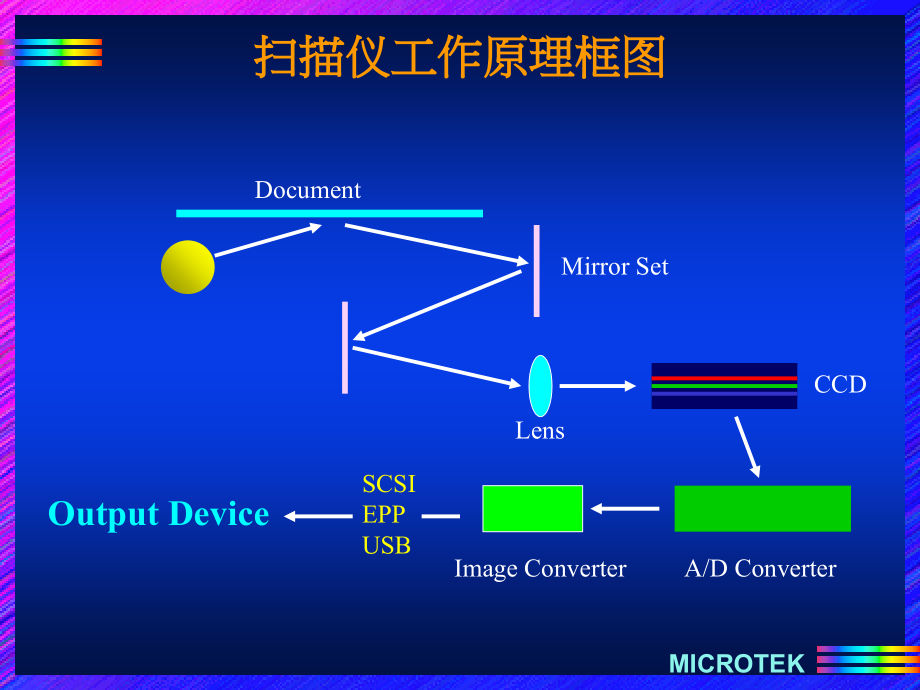

MICROTEK,絪胯夹肈妓,絪胯妓,材糷,材糷,材糷,材糷,*,*,*,MICROTEK,扫描仪的维修,上海中晶电脑有限公司,扫描仪工作原理框图,Mirror Set,CCD,A/D Converter,Output Device,Document,SCSI,EPP,USB,Image Converter,Lens,扫描仪电路结构框图,扫描仪维修的大概分类,扫描仪的维修可分为三大类：,1、,以旧版的驱动程序（,scanwizard,、,scanwizard,for,usb,）,为驱动的扫描仪。,2、以新版驱动程序（,scanwizard,5）,为驱动的扫描仪。,3、专业类、高端类扫描仪。,扫描仪的自检过程,扫描仪自检过程,点亮光源,镜头组件后退到传感器位置，然后前进5步。,启动,A/D,转换器测试,。,通过,CCD,找基准白，设定,RGB,各通道的曝光参数。,设定基准黑，以消除,CCD,之暗电流的影响（新机型才有此功能）。,RAM,测试。,READY,灯停止闪烁,扫描工作过程,正常的扫描工作过程,扫描仪,READY,后，内部不断检查与计算机的通讯联系，保持待命状态。,扫描仪驱动软件发出扫描仪工作指令。,扫描仪的镜头组件移动到起始出发位置。,校验灯管亮度。,镜头组件前进，从指定的其始位置开始扫描，同时将扫描信息传递到计算机。,镜头组件退回到起始点待命。,扫描仪故障点的判断方法,明确故障现象：,首先是区分软件问题还是硬件有问题，可以通过换用不同的计算机、不同的扫描仪来判断。,其次是分清故障现象：是自检不过？是不联机？或是不扫描？有噪音？图像色彩异常？,为找到已经损坏的配件，常用的检查方法如下：,替换法-用好的配件来替换假想中的坏件。,观察对比法-由正常机工作情况推出故障。,扫描仪,的维修步骤,检查项目：,接收扫描仪填写登记表。,观察扫描仪外观，有否破损，有否开锁。,接上,电源，,扫描,是否,通电,。,扫描仪能否自检。,连接电脑能否找到扫描仪。,预览、扫描过程中是否正常,。,扫描后出来的图象是否正常,。,装配好扫描仪，锁上镜头锁,。,将维修情况写入服务登记表归档。,扫描仪常见故障判断,外观,玻璃是否破裂，是否下陷。,镜头锁是否打开。,电源接口、数据线接口是否完好。,扫描仪常见故障判断,通电,外接12,V,或15,V,电源变压器的扫描仪,。,外接220,V,交流电的扫描仪。,扫描仪常见故障判断-自检不过,检查项目：,灯管，是否灯管使用时间过长（,老化如3600系列,）。,灯管逆变器，灯管不亮。或,NEC,昼光灯管两头亮。,定,位,传感器,，镜头组件不能停下。,主板，主板,F/W,是否插好。,CCD,板：更换。,扁平电缆，是否未插牢或损坏。,镜头组件，是否镜条碎或光路偏移。,电磁铁，双平台扫描仪需要检查。,较准条是否清洁。,扫描仪常见故障判断-不联机,检查,连接线,是否可靠连接，或则换一根线。,检查,主板,的通讯部分损坏，换主板。,检查,灯管,是否点亮。,检查,SCSI,卡,，换接口卡。,扫描仪常见故障判断-噪音,传动轴是否润滑良好。,传动皮带是否松紧合适。,步进电机不良。,主板上电机驱动部分损坏。,是否传动机构与机壳相碰。,扫描仪常见故障判断-不扫描,灯管亮度不够。,F/W,版本不对。,E6,用,V1.91。,CCD,损坏。,主板损坏。,镜头组件光路偏移。,双平台扫描仪，电磁铁不良。,双平台扫描仪，透射光路偏移。,“-1004”错，检查联线是否可靠连接。,扫描仪的驱动版本不匹配。,SCSI,扫描仪需要加终端电阻。,扫描仪常见故障判断-图像异常,电源，电压是否正确。,扁平电缆有损坏。,CCD,板偏位。,主板损坏。,EPP,电缆联线有问题。,镜头对焦不准确。,新版驱动支持的扫描仪特点,多数型号面板上有多个功能快捷键。,外接直流变压器。,通电后不会自动自检。,机器内没有,CPU，,需要计算机去控制。,接口多为,USB,接口类型。,所以软件必须是,scanwizard,5,驱动程序。,安装扫描仪前，必须先安装好驱动程序。,新版驱动支持的扫描仪的维修,是否通电。,灯管是否亮。,能否连接扫描仪。,能否正常预览及扫描。,图象质量。,扫描仪结构一,上盖（,Upper Cover）,上罩（,Upper Housing）,扫描仪结构二,2-1底座,4 主板盖板,5 镜头组件,5-2 灯管,7 步进电机,7-1-1 皮带,8 电源,9 扁平电缆,SM4,扫描仪结构,上盖,玻璃平台,上罩,底座,双平台扫描仪光路结构,反射光路,透射光路,活动反射镜条,反射光路工作,时，不参与工,作。,
