PCB排版设计规则.ppt

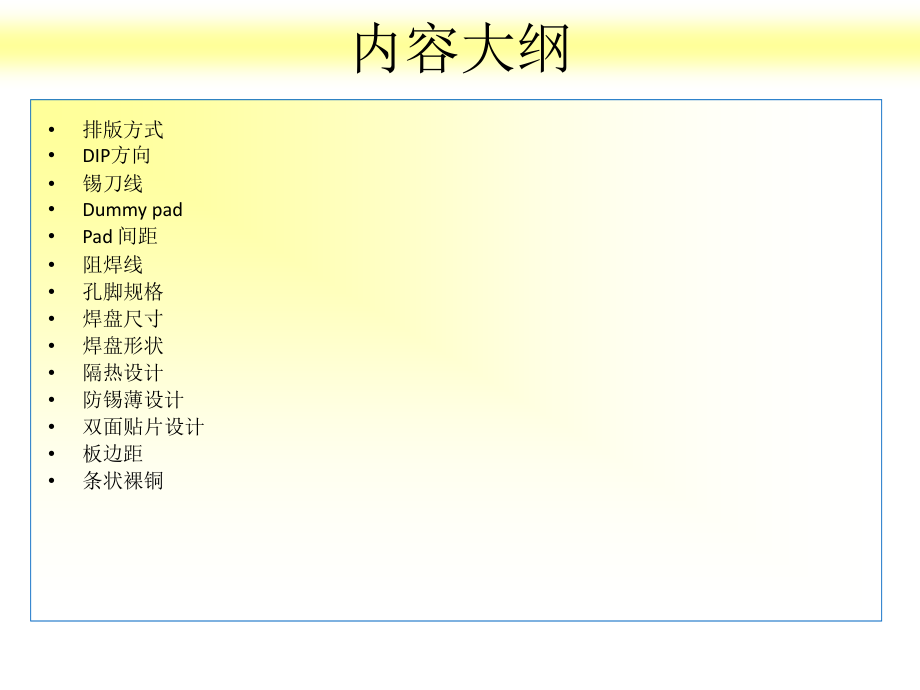

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,Wave Soldering PCB Layout,2011-06-08,内容大纲,排版方式,DIP,方向,锡刀线,Dummy pad,Pad,间距,阻焊线,孔脚规格,焊盘尺寸,焊盘形状,隔热设计,防锡薄设计,双面贴片设计,板边距,条状裸铜,排版方式,排版时应尽量避免正反排版,(,阴阳板,),若设计正反排版，则必须加正反双向,dummy pad,，以减少短路,PCB,上必须用箭头标出过锡炉的方向,阴阳板建议在,MI,线前切板后，装载具过锡炉,DIP,DIP,DIP,方向,DIP,方向应平行于,D-SUB,、,DVI,、排线、,Connector,、,Dxxx,、,Qxxx,、,IC,等的排脚方向，避免短路,DIP,方向应避免,SMT,背胶元件受阴影效应的影响，造成漏焊,较轻的器件如二级管和小电阻等，布局时应使其轴线和波峰焊方向垂直,防止过波峰焊时因一端先焊接凝固而使器件产生浮高或立碑现象,DIP,锡刀线,板宽150mm需加锡刀线，锡刀线区域宽度必须5mm，且位于PCB中间位置；,锡刀线区域内不可有元件脚以及元件焊盘、螺丝孔焊盘、测试点焊盘等任何需要吃锡的裸露铜箔；,排PIN焊盘必须设计在,锡,刀线外5,mm,，避免短路产生；,A/I弯脚向锡刀线的零件，焊盘边缘距锡刀线边缘2.0mm，其它零件焊盘0.5mm,锡刀线区域必需在PCB正反面均做明显的标识(建议用阻焊漆涂覆)，以方便调整锡刀线,Dummy pad,为避免短路，需在D-SUB、DVI、排线、Connector、Dxxx、Qxxx、IC等排脚元件最后脱离锡波的pin脚后加dummy pad；,大型元器件（如：变压器、大电流的插座、电容、,IC,、三极管等）加泪滴状,dummy pad,以增大上锡面积，改善吃锡强度,(wing pad,也有类似效果,),Dummy pad,的面积最小要和焊盘的面积相等,DIP,Dummy pad,插件元件每排引脚为较多，当相邻焊盘边缘间距为,0.6mm-1.0mm,时，焊盘形状为圆形，且必须在焊零件,DIP,后与焊盘邻近或相连的线路绿漆开放为裸铜，作为窃锡焊盘用。,下方有贴片元件时，贴片元件,DIP,后方须加窃锡焊盘,窃锡焊盘宽为,4MM,，长度,A,同尺寸,B,减少短路。,将线路铜箔开放为裸铜作为窃锡焊盘,B,A,4mm,Pad间距,为避免短路，插件元件,pad,边缘间距应大于,0.676mm,(,包括元件本身引脚的焊盘边缘间距,),，原则上越大越好；,SMT,元件的,pad,边缘间距应大于,0.7mm,，原则上越大越好；,焊接面所有测试点与测试点，测试点与零件,pad,的边缘间距大于,0.7mm,，原则上越大越好,=1mm,更安全,阻焊线,Pad,间距,2mm,的,pad,之间,(,包括测试点,pad),，建议加阻焊线，以防止短路；,阻焊线宽度,0.5mm,，原则上越宽越好；,DIP,阻焊线,需波峰焊的贴片,IC,要设计为纵向过锡炉；各脚焊盘之间要加阻焊漆；在最后一脚要设计窃锡焊盘，如,LAYOUT,限制无法设计窃锡焊盘，应将,DIP,后方与焊盘邻近或相连的线路绿漆开放为裸铜，作为窃锡焊盘用。,窃锡焊盘,孔脚规格,手插零件插引脚的通孔规格如图,自插元件的通孔规格如图,PTH,贯穿孔的通孔规格如图,焊盘尺寸,非贯穿孔板通孔安装元件焊盘的规格如图,贯穿孔板，因其贯孔内有吃锡，因此其焊盘可适当缩小以减少短路，使,pad,间距,0.676mm,需过波峰焊的大,IC,类元件其焊盘应比本体长,2mm,以上，以保证零件本体金属与焊盘焊接良好,背胶,SMT,小元件，因焊盘较小，易形成漏焊，需加大焊盘或将线路铜箔开放一部分为裸铜充当焊盘，以减少漏焊（尤其是,SMT Qxxx&Dxxx),；,焊盘形状,焊盘形状取决于孔的形状,孔的形状一般由引线的形状决定。常见的焊盘形状规纳起来有：泪滴形、圆形、长方形、椭圆形、翅膀形,(wing pad),等。,为减少短路，距离较近的焊盘应尽量采取点点相邻，避免点线相邻或线线相邻,焊盘形状,需要过锡炉后才焊的元件,焊盘要开走锡位,方向与过锡方向相反,宽度视孔的大小为,0.5,1.0mm,隔热设计,焊盘与较大面积的铜箔如接地、电源等相连时，应通过一长度较细的导电线路进行热隔离，防止过波峰焊后造成锡薄、通孔上锡不饱满，或防止贴片元件立碑,贴板安装的器件,过波峰焊接的板，若元件面有贴板安装的器件，其底下不能有过孔或者过孔要盖绿油,过波峰焊时，焊锡从通过冒出导致,IC,脚短路,防锡薄设计,焊盘,DIP,后方有裸露铜箔时，焊盘周边必须加阻焊线，阻焊线宽度,0.2-0.5mm,焊盘直径,5mm,（方形焊盘长边,5mm,）时，焊盘周边必须加阻焊线，阻焊线宽度,0.2-0.5mm,同一线路中的相邻零件脚或不同,PIN,间距的兼容器件，要有单独的焊盘孔，特别是封装兼容的继电器的各兼容焊盘之间要连线，如因,PCB Layout,无法设置单独的焊盘孔，两焊盘周边必须用阻焊漆围住,下板面大面积裸露铜箔建议设计为,0.5mm,宽、,0.5mm,间距的条纹形裸铜；大面积裸露铜箔内如有元件脚，其焊盘要裸铜箔隔开；相邻元件脚的焊盘也要独立开，不可与裸铜连接，防止锡被拉走，造成锡薄、锡洞,双面贴片设计,双面贴片需过两次回流焊，针对目前使用较为广泛的,OSP,制程来说，经过两次回流焊后，尤其是再经过一段较长的时间间隔，波峰焊较难焊接。因此，原则上尽量避免双面贴片设计；,若必须设计双面贴片板，需注意底面（焊接面）贴片元件的焊盘或本体边缘与插件零件焊盘边缘距离,4mm,。此制程需要治具过锡炉，而治具倒角需要一定的距离,板边距,为装载过锡炉治具以及防止安装在边缘区域的元件与夹送爪相撞，因此，沿,PCB,四周需留,5mm,以上的无元器件及无铜箔区域,零件脚、零件本体、焊盘、线路等,距板边距离需,5mm,条状裸铜,距离板边,10mmm,内（不包括废材）不要开条状裸铜,条状裸铜长边平行于,DIP,方向,条状裸铜间隔应保证大于,2mm,以上,条状裸铜距零件,pad,、测试点等其它所有吃锡铜箔间隔应保证大于,2mm,以上,AI,零件后方,5mm,以内不要开条状裸铜,贴片相同零件间的焊盘距离,防止阴影效应导致零件未焊,贴片不同零件间的焊盘距离,防止阴影效应导致零件未焊,
