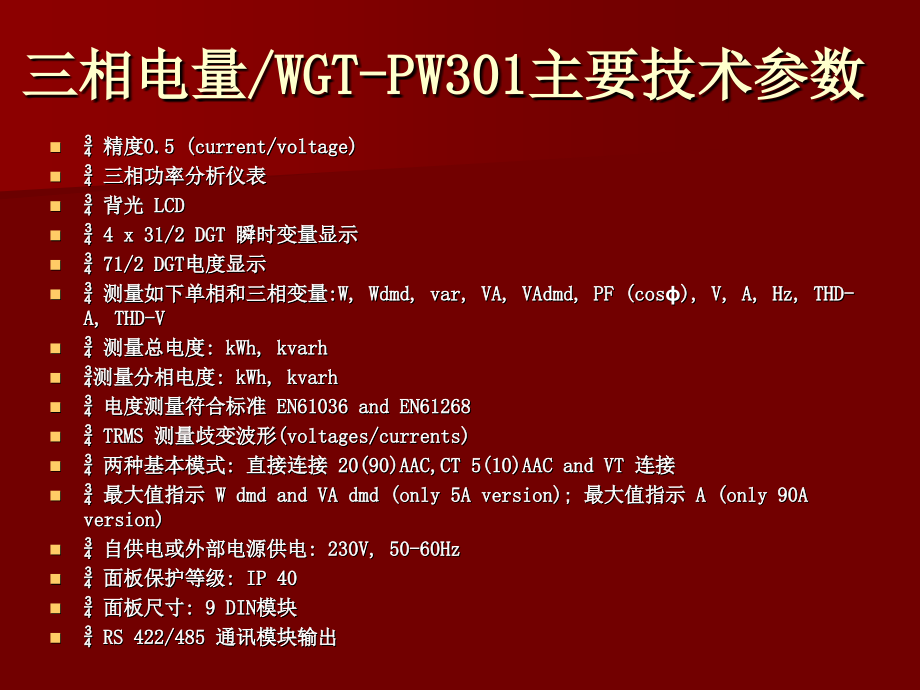

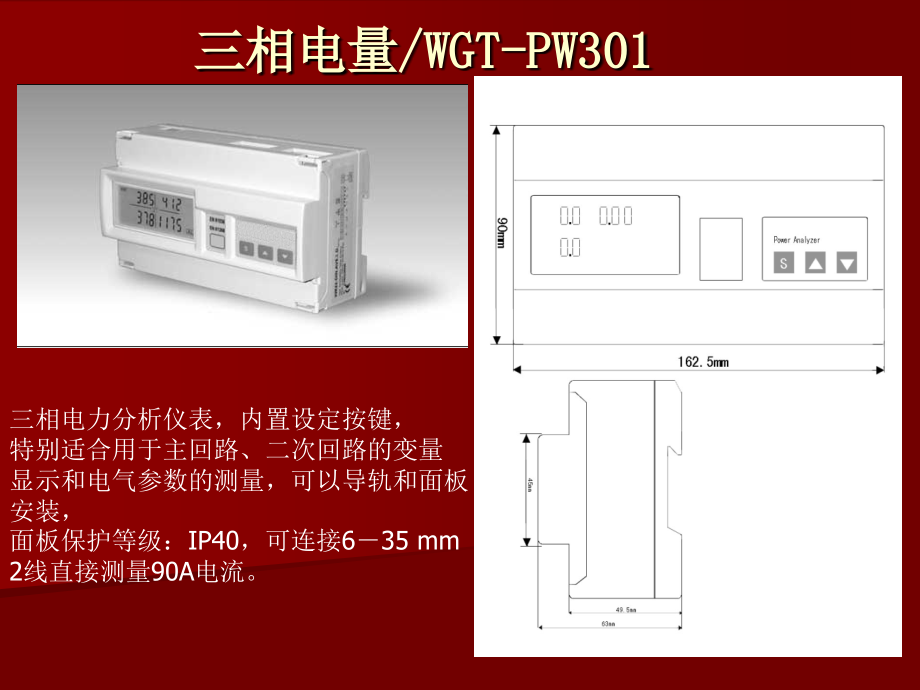

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,三相电量,/WGT-PW301,三相电力分析仪表，内置设定按键，,特别适合用于主回路、二次回路的变量,显示和电气参数的测量，可以导轨和面板,安装，,面板保护等级：,IP40,，可连接,6,35 mm,2,线直接测量,90A,电流。,三相电量,/WGT-PW301,主要技术参数,精度,0.5(current/voltage),三相功率分析仪表,背光,LCD,4 x 31/2 DGT,瞬时变量显示,71/2 DGT,电度显示,测量如下单相和三相变量,:W,Wdmd,var,VA,VAdmd,PF(,cos,),V,A,Hz,THD-A,THD-V,测量总电度,:kWh,kvarh,测量分相电度,:kWh,kvarh,电度测量符合标准,EN61036 and EN61268,TRMS,测量歧变波形,(voltages/currents),两种基本模式,:,直接连接,20(90)AAC,CT 5(10)AAC and VT,连接,最大值指示,W,dmd,and VA,dmd,(only 5A version);,最大值指示,A(only 90A version),自供电或外部电源供电,:230V,50-60Hz,面板保护等级,:IP 40,面板尺寸,:9 DIN,模块,RS 422/485,通讯模块输出,三相电量,/WGT-PW301,输入规格,1,输入数量：,Current,Voltage,3,4,外部误差,波形,电压不平衡,电磁感应,HF,高频电磁场,依照,EN61036,N61268,1%(3rd harmonic:0%),0.5%(referred to Un),0(,最高,0.5,mT,),720K,720K,1.97M,400K,5(10)A,0.3VA,4VA,谐波失真,(25C 5C,R.H.,90%),Ib,5A,Ib,20A,3%,f.s,.(,f.s,.:100%),高达,7th,谐波,c,;,Imin:500mA;,Imax:15Ap;,Imin,:2A;,Imax:127Ap;,频率,50 to 60 Hz,可设定项,口令,1st level,2nd level,数目最大数：,3,位,对设定数据进行双重保护,口令,“,0”,无保护,口令从,1-1000,保护所有设定数据,变比,CT,VT,1 5000,1.0-199.9,和,200-1999 Note:,CT*VT,5000,测量类型,三相四线,三相三线,电源规格,自供电（无需电源）,400VL-L,-20%+15%,50-60Hz,208VL-L,-20%+15%,50-60Hz,变比,CT,VT,1 5000,1.0-199.9,和,200-1999 Note:,CT*VT,7VA,工作温度,0=+55C,(R.H.90%non-condensing 40C),脉冲电压,(1.2/50s),8kV(EN61000-4-5),保存温度,-20 to+60C,(R.H.90%non-condensing 40C),标准,安全,测量标准,脉冲输出,IEC664-1,Energy measurements:,EN61036,EN61268.,DIN43864,安装规格,Cat.III(IEC 664),联接,接径,5(10)A,端子型,4 mm2,绝缘,2000 VRMS,输入对地,联接,20(90)A,最小,/,最大 接线,最 小,/,最大螺钉扭紧力,端子型,6 mm2/35 mm2,2 Nm/6 Nm,耐压强度,4000 VRMS for 1 minute,外观,尺 寸,材 质,可降解,162.5 x 90 x 63 mm ABS,NORYL,PC,UL 94 V-0,抗噪,CMRR,100 dB,48 to 62 Hz,安,装,卡轨或面板,抗电磁干扰,磁突,抗电磁能力,放 电,辐射频率,4kV/level 4EN61000-4-4),10V/m 26-1000MHz,(EN61000-4-3),15kV,(EN61000-4-2),依照,CISPR 14,and CISPR 22,保护等级,面扳,:IP40,联接,:IP20,重量,800 g approx.,(,含包装,),通,用,规,格,接线图,CT connection(3-phase,system+N,),RX/TX+RX/TX-HOST,41 42 43 44 45,RX+T RX-TX-TX+,RS485 Serial output,S,：按,S,键进入设定界面,：设定模式,:,向上翻动功能和增加设定值,显示模式,:,向上翻动各个测量值,：设定模式,:,向下翻动功能和增加设定值,显示模式,:,向下翻动各个测量值,N-P,：新口令，修改新口令,SYS,：测量类型选择，,3p.n,：,3,相,4,线，,3p,：,3,相,3,线,Ct.r,：电流变比设定（,60/5,，设定为,12,）,Ut.r,：电压变比设定（低压不设，,10KV/100v,设定为,100,）,P.i.t,：功率计算时间设定，,1-30,分可选,Adr,：通讯地址可选（,0,255,）,THD:,是否检测谐波,Fis,：数字过滤设定,Fic,：显示过滤时间设定,End,：结束,RESET,TOTAL,：重置总电度,RESET,PAR,：重置分相电度,RESET,DMD,：重置功率需要量,用 翻动，需要设定或修改就按,主,菜,单,按键功能,S,
