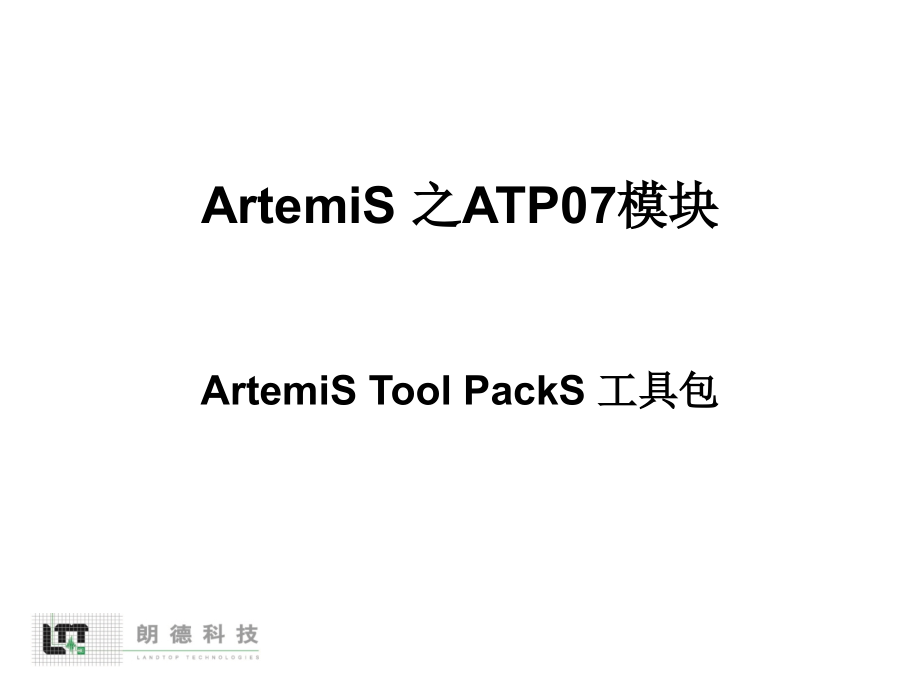

软件进阶培训--ArtemiS-ATP07.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,ArtemiS,之,ATP07,模块,ArtemiS Tool PackS,工具包,ArtemiS,之,ATP07,模块,ATP07,模块概述,:,声功率计算,ArtemiS,之,ATP07,模块,*在分析池中插入,Sound Power Measurement,ArtemiS,之,ATP07,模块,*点击,Sound Power Measurement,的属性,ArtemiS,之,ATP07,模块,*分为三步，标准为,DIN45635,设备测试：该分析提供声功率测试的实际结果,测试外部噪声（,K1,）：背景噪声由测试地点来确定（参照,K1,外部噪声修正）。结果需要通过,Data Export,输出，并在,K1,选项中指定,参考噪声的测试（,K2,）。环境修正通过对比噪声源来确定（参照,K2,，环境噪声修正）,ArtemiS,之,ATP07,模块,*,Area Size,（面积大小）,测量表面是一种假想表面，它包围声源，并在它上面布置测点。面积尺寸的内容要根据围绕被测物体的麦克风布置来确定。麦克风的布置（测量点）需要按照标准中的要求进行单独计算。,例：在自由声场中，声波无反射地自由传播，点声源向四周辐射球面波，其声功率为,ArtemiS,之,ATP07,模块,*,Frequency Range,（频率范围）,定义需要分析的频率范围。这个范围只能是,1/n,倍频程，这个也可以用于总声功率计算。,对一般情况而言，测试频率取中心频率在,1258000Hz,之间的倍频带或中心频率在,1001000Hz,之间的,1/3,倍频带。,ArtemiS,之,ATP07,模块,*,K0(Atmosphere Correction),（,K0,，气压修正）,此处，在测试以前，大气压力和温度需要输入，结果的修正值在,K0,处。气压修正只有在精度,1,级时需要。,ArtemiS,之,ATP07,模块,*,K1(External Noise Correction),（,K1,外部噪声修正）,当设备不处于工作状态时，对外部噪声级进行测试。这个值需要在,Noise,处输入。当确定声功率时，外部噪声的声功率在每个通道中减掉。为了确定不计权的和,A,计权的声功率，声压级根据需要进行线性（不计权）和,A,计权处理。按照频率的声功率修正谱也可以作为修正值，在这种情况下，输入线形或（,A,）计权声级就不需要考虑了。,ArtemiS,之,ATP07,模块,*,K2(Environment Correction,e.g.reflections),（,K2,，环境修正：比如反射）,环境修正对于所有,1/n,倍频程或频谱或修正谱是由总值来指定。在接下来的例子中，这个总值没有采用。这个修正谱也可以从,Excel,表中拷贝得到，表的格式为：第一列为频率单位,Hz,（根据选择的,1/n,倍频程），第二列维修正值，单位,dB,。在计算声功率过程中，完成,K1,修正计算后，这个值从平均谱中被减掉。,ArtemiS,之,ATP07,模块,确定环境修正系数的方法就是测量一个已知声功率声源的声功,率，该声源在理想的消声室环境下进行了测试。为了这个目的，这,个声源需要在单独的房间进行声功率的测试；,K2,的修正起因于得到,的已知声功率值和实际测得值之间的不同。这个过程可以通过,AretemiS,中的,Measurement of a reference sound power,来进行计,算。为次，需要在,reference source,中输入实际声源的声功率值。声,功率谱也可以从,Excel,谱中读取，第一列是按照,1/n,倍频程确定的频,率，单位,Hz,，第二列为修正值，单位,dBpW,（基于,1,Picowtt,）。在,K2,中需要提供房间修正系数，该修正系数类似于谱。这个结果要通,过,Data Export,输出为,hdf,文件。这个文件在,K2,修正那里调取。如果,只知道参考声源的总声功率，这个,K2,通道总值在,K2,中输入。,ArtemiS,之,ATP07,模块,*调整输出的结果,Microphone spectra:Microphone,谱，每个输入通道的平均谱,Surface spectrum:,表面谱：所有通道的平均谱,Max.difference:,最大差异：同一带宽内两个输入的最大差值,K1 correction:K1,修正：采用的背景噪声的修正，每带宽的值,K2 correction:K2,修正：采用的房间修正系数，每带宽的值,Sound Power:,声功率：每个带宽的声功率,Sound Power(weighted):,声功率（计权）：总的声功率一般为,A,计权（在,1/n,倍频程中设置）,Sound Power(,unweighted,):,声功率,(,不计权,),：总声声功率，不计权。,ArtemiS,之,ATP07,模块,*输出结果,ArtemiS,之,ATP07,模块,*上面图显示是两个通道（实际上需要更多的通道）的,1/3,倍频程的平均谱（表面,谱），修正系数谱（,K1,和,K2,），和声功率谱。声功率谱被指定为不计权和,A,计权的。,
